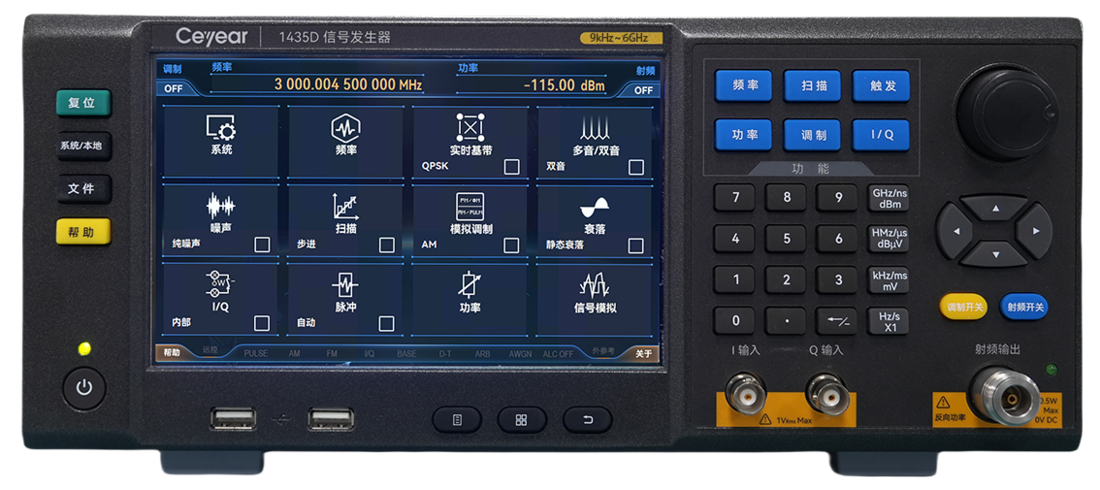

1435-V（V）系列信号发生器

型号：1435A-V

分类国货精品 > GWinstek > 信号发生器摘要要大功率激励信号测试得到所需测试通用测试应用在射频测试通信系统测试通信系统误码率等指标测试数字解调接收机测试信噪比等指标测试

🔧 我要报修 🧰 保养申请我要询价

用途场景

研发实验室研发、新产品开发、技术研究

生产生产线检测、工艺控制、制造过程监控

品控质量检验、来料检测、成品测试

合规认证计量检测、仪器校准、精度验证

教学实训教学实验、技能培训、实训演示

维修设备维修、故障诊断、维护保养

规格型号价格

型号	规格/配置	单位	价格	批发价	备注
1435A-V	信号发生器 / 9kHz～3GHz	—	登录可见	登录可见	官网规格，价格面议
1435B-V	信号发生器 / 9kHz～6GHz	—	登录可见	登录可见	官网规格，价格面议
1435CV	信号发生器 / 9kHz～13GHz	—	登录可见	登录可见	官网规格，价格面议
1435DV	信号发生器 / 9kHz～20GHz	—	登录可见	登录可见	官网规格，价格面议
1435GV	信号发生器 / 9kHz～45GHz	—	登录可见	登录可见	官网规格，价格面议
1435-H01	115dB程控步进衰减器 / 用于扩展输出功率动态范围。 / 选配:1435A-V,1435B-V,1435CV,1435DV,1435GV	—	登录可见	登录可见	官网规格，价格面议
1435-H01-E	电子衰减器 / 用于扩展输出功率动态范围。适用于1435A-V/B-V。 / 选配:1435A-V,1435B-V	—	登录可见	登录可见	官网规格，价格面议
1435-H02	模拟调制 / 增加模拟调制功能，包括AM，FM，ΦM，低频输出。 / 选配:1435A-V,1435B-V,1435CV,1435DV,1435GV	—	登录可见	登录可见	官网规格，价格面议
1435-H03	脉冲调制 / 增加脉冲调制功能，最小脉宽100ns。 / 选配:1435A-V,1435B-V,1435CV,1435DV,1435GV	—	登录可见	登录可见	官网规格，价格面议
1435-H04	窄脉冲调制 / 增加脉冲调制功能，最小脉宽20ns，无需额外选配H03选件。 / 选配:1435A-V,1435B-V,1435CV,1435DV,1435GV	—	登录可见	登录可见	官网规格，价格面议
1435-H05	多功能函数发生器 / 增加更加丰富的模拟调制信号格式。(注：H05选件在选配H02模拟调制选件后才可选配) / 选配:1435A-V,1435B-V,1435CV,1435DV,1435GV	—	登录可见	登录可见	官网规格，价格面议
1435-H06	低相位噪声 / 优化单边带相位噪声，10GHz@10kHz：-118dBc/Hz。1435CV/DV/GV必选。 / 选配:1435A-V,1435B-V,1435CV,1435DV,1435GV	—	登录可见	登录可见	官网规格，价格面议
1435-H08	大功率输出 / 提高最大输出功率。 / 选配:1435A-V,1435B-V,1435CV,1435DV,1435GV	—	登录可见	登录可见	官网规格，价格面议
1435-H09	大调制带宽 / 内部调制带宽扩展为200MHz。适用于1435A-V/B-V/CV/DV/GV。 / 选配:1435A-V,1435B-V,1435CV,1435DV,1435GV	—	登录可见	登录可见	官网规格，价格面议
1435-H09-500	500MHz调制带宽 / 内部调制带宽扩展为500MHz。适用于1435A-V/B-V/CV/DV/GV。 / 选配:1435A-V,1435B-V,1435CV,1435DV,1435GV	—	登录可见	登录可见	官网规格，价格面议
1435-H09-800	800MHz调制带宽 / 内部调制带宽扩展为800MHz。适用于1435A-V/B-V/CV/DV/GV。 / 选配:1435A-V,1435B-V,1435CV,1435DV,1435GV	—	登录可见	登录可见	官网规格，价格面议
1435-H10	高稳时基选件 / 更优异的内部时基老化率。 / 选配:1435A-V,1435B-V,1435CV,1435DV,1435GV	—	登录可见	登录可见	官网规格，价格面议
1435-H20	频率扩展选件 / 扩展最大输出频率至7.5GHz，适用于1435A-V/B-V。 / 选配:1435A-V,1435B-V	—	登录可见	登录可见	官网规格，价格面议
1435-H32	内置基带大容量内存 / 内置基带内存扩展到8GB。适用于矢量信号发生器系列。 / 选配:1435A-V,1435B-V,1435CV,1435DV,1435GV	—	登录可见	登录可见	官网规格，价格面议
1435A-V-JL	计量服务 / 计量校准服务，提供计量报告，适用于1435A-V。 / 选配:1435A-V	—	登录可见	登录可见	官网规格，价格面议
1435B-V-JL	计量服务 / 计量校准服务，提供计量报告，适用于1435B-V。 / 选配:1435B-V	—	登录可见	登录可见	官网规格，价格面议
1435CV-JL	计量服务 / 计量校准服务，提供计量报告，适用于1435CV。 / 选配:1435CV	—	登录可见	登录可见	官网规格，价格面议
1435DV-JL	计量服务 / 计量校准服务，提供计量报告，适用于1435DV。 / 选配:1435DV	—	登录可见	登录可见	官网规格，价格面议
1435GV-JL	计量服务 / 计量校准服务，提供计量报告，适用于1435GV。 / 选配:1435GV	—	登录可见	登录可见	官网规格，价格面议
1435A-V-EWT1	保修期以外延长保修1年 / 保修期以外延长保修1年，2年延保可选2项，以此类推，服务不含校准，仅含单程货品运费，适用于1435A-V。 / 选配:1435A-V	—	登录可见	登录可见	官网规格，价格面议
1435B-V-EWT1	保修期以外延长保修1年 / 保修期以外延长保修1年，2年延保可选2项，以此类推，服务不含校准，仅含单程货品运费，适用于1435B-V。 / 选配:1435B-V	—	登录可见	登录可见	官网规格，价格面议
1435CV-EWT1	保修期以外延长保修1年 / 保修期以外延长保修1年，2年延保可选2项，以此类推，服务不含校准，仅含单程货品运费，适用于1435CV。 / 选配:1435CV	—	登录可见	登录可见	官网规格，价格面议
1435DV-EWT1	保修期以外延长保修1年 / 保修期以外延长保修1年，2年延保可选2项，以此类推，服务不含校准，仅含单程货品运费，适用于1435DV。 / 选配:1435DV	—	登录可见	登录可见	官网规格，价格面议
1435GV-EWT1	保修期以外延长保修1年 / 保修期以外延长保修1年，2年延保可选2项，以此类推，服务不含校准，仅含单程货品运费，适用于1435GV。 / 选配:1435GV	—	登录可见	登录可见	官网规格，价格面议
1435-H92	射频输出移到后面板 / 后面板射频输出。 / 选配:1435A-V,1435B-V,1435CV,1435DV,1435GV	—	登录可见	登录可见	官网规格，价格面议
1435-H93	便携式把手 / 3U把手。 / 选配:1435A-V,1435B-V,1435CV,1435DV,1435GV	—	登录可见	登录可见	官网规格，价格面议
1435-H94	机架安装套件 / 上机柜用的安装套件。 / 选配:1435A-V,1435B-V,1435CV,1435DV,1435GV	—	登录可见	登录可见	官网规格，价格面议
1435-H95	铝合金运输箱 / 高强度轻便铝合金运输箱，带提把和万向滚轮，方便运输。 / 选配:1435A-V,1435B-V,1435CV,1435DV,1435GV	—	登录可见	登录可见	官网规格，价格面议
1435-H98	英文套件 / 英文面板、英文说明书、英文操作界面和英文操作系统。 / 选配:1435A-V,1435B-V,1435CV,1435DV,1435GV	—	登录可见	登录可见	官网规格，价格面议
1435-S01	任意波 / 支持任意波数据下载并播放，产生基带信号或者信号回放。	—	登录可见	登录可见	官网规格，价格面议
1435-S02	线性调频 / 支持脉内线性调频功能。	—	登录可见	登录可见	官网规格，价格面议
1435-S03	加性高斯白噪声 / 支持纯噪声发生、加性噪声及连续波干扰功能。	—	登录可见	登录可见	官网规格，价格面议
1	电源线组件 / 标准三芯电源线	—	登录可见	登录可见	官网规格，价格面议
2	用户手册	—	登录可见	登录可见	官网规格，价格面议
3	程控手册	—	登录可见	登录可见	官网规格，价格面议
4	产品合格证	—	登录可见	登录可见	官网规格，价格面议

价格与批发价对指定等级会员开放，登录或注册会员后可见；批量采购可在线询价。

规格参数

产品概述

1435系列矢量信号发生器性能优良，频率范围覆盖9kHz～3GHz/6GHz/13GHz/20GHz/45GHz，齐全的数字调制样式，标配120MHz调制带宽，搭配200MHz/500MHz/800MHz调制带宽选件，可满足多种宽带数字调制信号的模拟需求。支持5种格式的任意波调制，可以根据用户需要编辑、下载配置所需的波形，完成各种信号模拟，满足各种复杂信号的测试需求；其基带信号发生器设置简单、性能优异，支持PSK、QAM、FSK、MSK等超过20种格式的通用数字调制信号的实时发生；具有优良的频谱纯度，单边带相位噪声1GHz载波@10kHz频偏-136dBc/Hz，6GHz载波@10kHz频偏-122dBc/Hz，10GHz载波@10kHz频偏-118dBc/Hz，20GHz载波@10kHz频偏-112dBc/Hz，40GHz载波@10kHz频偏-106dBc/Hz；具有高功率输出和大动态范围，最大输出功率可达19dBm@3GHz，15dBm@40GHz，输出功率动态范围大于150dB；具有7寸高灵敏度触摸LED屏、同时支持触摸屏、面板按键、旋转按钮、外接鼠标键盘等多种操作方式，操作体验全面升级；3U便携式机箱结构，体积小重量轻，便于携带。1435矢量信号发生器在紧凑的空间内实现优异的性能，支持LAN、GPIB多种控制接口，并提供IVI-C/COM驱动，既可以满足设备研发阶段对高性能测试需求，也可以满足生产阶段对高效率测试需求。

主要特点:

高兼容性任意波数据格式下载
齐全的通用数字调制样式
支持用户自定义仿真数据下载播放，可产生5GNR、LTE、WCDMA、GSM、WLAN、蓝牙等多种通信协议信号
优良的相位噪声
高输出功率
体积小重量轻
高灵敏度LED触屏

功能特点

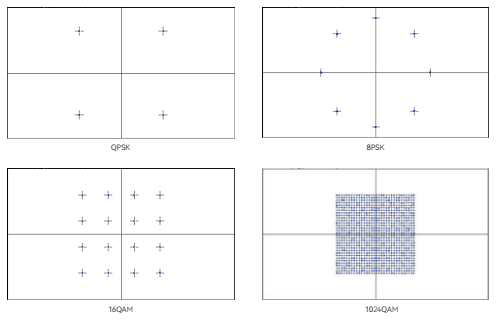

齐全的通用数字调制样式

1435系列矢量信号发生器可支持涵盖PSK、QAM、FSK、MSK等超过20种格式的通用数字调制信号的实时发生。

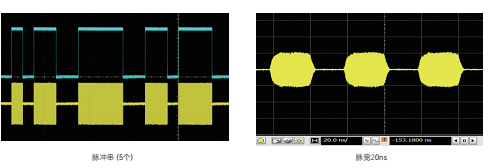

高性能脉冲调制

脉冲开关比大于80dB，上升下降时间小于10ns，选用窄脉冲选件H04，最小脉宽20ns，脉宽范围20ns～42s-10ns，步进10ns，具备双脉冲、脉冲串、重频参差、重频抖动、重频滑变等复杂脉冲调制功能，支持门控、外部等多种触发方式。

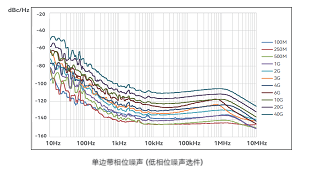

优良的相位噪声

1435系列矢量信号发生器提供两档相位噪声供用户选择，标配单边带相位噪声-100dBc/Hz（6GHz@10kHz），-95dBc/Hz（10GHz@10kHz）；选用低相位噪声选件，单边带相位噪声低至-123dBc/Hz（6GHz@10kHz，测量值），-120dBc/Hz（10GHz@10kHz，测量值）。用户可根据实际需求选择相位噪声档，实现较高性价比。

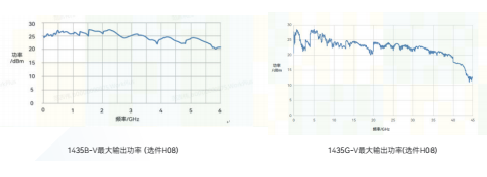

高输出功率

通过选配H08大功率输出选件，1435A-V/B-V输出功率实测值均在20dBm以上，在需要大功率激励信号的测试场合，使用1435矢量信号发生器无需外接放大器，即可得到所需测试信号。

任意波数据播放

1435系列矢量信号发生器支持Binary存储格式的任意波数据直接下载播放，支持用户自定义任意波数据变采样率播放功能，具备2G样点的存储深度。

体积小重量轻

采用3U高便携式机箱设计，重量和体积相比台式仪器大大减小，全系列最重机型12.9kg，最轻机型7.8kg。

高灵敏度LED触屏

7寸宽LED显示器，800×480像素分辨率，清晰地展现仪器状态信息，电容屏配合量身定制的窗口界面，触控灵敏准确。除了触屏，还可以通过面板按键、带回车功能的旋转按钮、外接键盘鼠标等方式对仪器进行操作，方便快捷任您选择。

典型应用

通用测试

1435系列矢量信号发生器功能齐全，支持数字调制功能，支持AM、FM、ΦM和PM模拟调制功能。能广泛的应用在射频测试领域。

通信系统测试

1435系列矢量信号发生器具有优异的数字调制性能，齐全的数字调制样式，支持涵盖PSK、QAM、FSK、MSK等超过20种格式的通用数字调制信号及用户自定义调制信号的实时发生，适用于通信系统误码率等指标测试。

数字解调接收机测试

高兼容性任意波数据格式，可以方便的播放用户自定义的波形数据文件，同时具有高达150dB功率动态范围，适用于数字解调接收机的灵敏度、信噪比等指标测试。

技术指标

频率特性

频率范围

1435A-V：9kHz~3GHz

1435B-V：9kHz~6GHz

1435B-V+选件H20：9kHz~7.5GHz

1435CV：9kHz~13GHz

1435DV：9kHz~20GHz

1435GV：9kHz~45GHz

频率

N（内部基波谐波次数）

9kHz≤f＜250MHz

1/4

250MHz≤f≤375MHz

1/16

375MHz＜f≤750MHz

1/8

750MHz＜f≤1.5GHz

1/4

1.5GHz＜f≤3GHz

1/2

3GHz＜f≤6GHz

6GHz＜f≤12GHz

12GHz＜f≤24GHz

24GHz＜f≤45GHz

频率分辨率

0.001Hz

频率切换时间

≤1ms（测量值^注2）

时基老化率（典型值^注3）

标配：±5×10^-7/年（连续通电30天后）

高稳时基选件H10：±5×10^-8/年（连续通电30天后）

±5×10^-10/天（连续通电30天后）

参考输出

频率

10MHz

功率

>+4dBm，至50Ω负载

参考输入

频率

1MHz～50MHz，步进1Hz

功率

0dBm～+7dBm，阻抗50Ω

扫描特性

扫描模式

步进扫描列表扫描

扫描驻留时间

100μs～100s

功率特性

最小功率

型号

标配

程控步进衰减器选件H01/H01-E

1435A-V/B-V

-15dBm（可设置-20dBm）

H01：-110dBm（可设置-135dBm）

H01-E：-90dBm（可设置-110dBm）

1435CV/DV/

-15dBm（可设置-20dBm）

H01：-110dBm（可设置-135dBm）

最大功率^注4

（25±10°C）

1435A-V/B-V

频率范围

标配

大功率输出选件H08

9kHz≤f≤3GHz

≥18dBm

≥22dBm

3GHz＜f≤5GHz

≥16dBm

≥20dBm

5GHz＜f≤6GHz

≥15dBm

≥18dBm

最大功率^注4

（25±10°C）

6GHz＜f≤7.5GHz

（选件H20）

≥14dBm

≥17dBm

1435CV/DV

频率范围

标配

大功率输出选件H08

9kHz≤f≤3GHz

≥16dBm

≥21dBm

3GHz＜f≤20GHz

≥15dBm

≥20dBm

1435GV

频率范围

标配

大功率输出选件H08

9kHz≤f≤3GHz

≥14dBm

≥19dBm

3GHz＜f≤17GHz

≥13dBm

≥17dBm

17GHz＜f≤40GHz

≥11dBm

≥15dBm

40GHz＜f≤45GHz

≥7dBm

≥10dBm

功率准确度

（25±10°C）

标配

功率（dBm）

频率

10～最大功率

-10～10

-15～-10

9kHz≤f≤2GHz

±0.8dB

±0.6dB

±1.5dB

2GHz＜f≤20GHz

±0.9dB

±0.7dB

±1.5dB

20GHz＜f≤40GHz

±0.9dB

±0.8dB

±1.8dB

40GHz＜f≤45GHz

±1.5dB

±2.0dB

H01程控步进衰减器选件

功率（dBm）

频率

10～最大功率

-10～10

-70～-10

-90～-70

9kHz≤f≤2GHz

±0.8dB

±0.6dB

±0.7dB

±1.4dB

2GHz＜f≤20GHz

±0.9dB

±0.7dB

±1.6dB

20GHz＜f≤40GHz

±0.9dB

±0.8dB

±1.1dB

±2.0dB

40GHz＜f≤45GHz

±1.5dB

±1.8dB

±3.0dB

功率准确度

（25±10°C）

H01-E电子衰减器选件

功率（dBm）

频率

10～最大功率

-10～10

-70～-10

-90～-70

9kHz≤f≤2GHz

±0.8dB

±0.6dB

±0.7dB

±1.4dB

2GHz＜f≤6GHz

±0.9dB

±0.7dB

±1.6dB

6GHz＜f≤7.5GHz（选件H20）

±0.9dB

±0.7dB

±1.6dB

功率分辨率

0.01dB

输出阻抗

50Ω（额定值^注5）

源驻波比VSWR（内稳幅）（测量值^注2）

9kHz≤f≤3GHz

＜1.7

3GHz＜f≤13GHz

＜1.6

13GHz＜f≤20GHz

＜1.8

20GHz＜f≤40GHz

＜2.0

40GHz＜f≤45GHz

＜2.0

最大反向功率

0.5W（0V DC）（额定值^注5）

频谱纯度^注6

谐波（在+10dBm处）

频率

标配

9kHz≤f≤10MHz

＜-23dBc

10MHz＜f≤3GHz（1435A-V）

＜-30dBc

10MHz＜f≤6GHz（1435B-V）

＜-30dBc

10MHz＜f≤7.5GHz（1435B-V+选件H20）

＜-30dBc

10MHz＜f≤4GHz（1435CV/DV/GV）

＜-30dBc

4GHz＜f≤20GHz（1435CV/DV/GV）

＜-55dBc

20GHz＜f≤45GHz（1435GV）

＜-50dBc

分谐波（在+10dBm处）

9kHz≤f≤6GHz

无

6GHz＜f≤12GHz

＜-60dBc

12GHz＜f≤24GHz

＜-55dBc

24GHz＜f≤45GHz

＜-50dBc

非谐波（在0dBm处，10kHz频偏以远）

频率

标配

低相位噪声选件（H06）

（括号内测量值^注2）

9kHz≤f＜250MHz

＜-54dBc

＜-58dBc（-65dBc）

250MHz≤f≤3GHz

＜-62dBc

＜-77dBc（-86dBc）

3GHz＜f≤6GHz

＜-56dBc

＜-71dBc（-80dBc）

6GHz＜f≤12GHz

＜-50dBc

＜-65dBc（-74dBc）

12GHz＜f≤24GHz

＜-44dBc

＜-59dBc（-68dBc）

24GHz＜f≤45GHz

＜-38dBc

＜-53dBc（-62dBc）

单边带相位噪声（dBc/Hz，在+10dBm处）

标配

频偏

频率

100Hz

10kHz

100MHz

＜-83

＜-115

250MHz

＜-93

＜-127

500MHz

＜-89

＜-121

1GHz

＜-83

＜-115

2GHz

＜-77

＜-109

3GHz

＜-74

＜-105

4GHz

＜-71

＜-103

6GHz

＜-68

＜-99

10GHz

＜-63

＜-95

20GHz

＜-57

＜-89

40GHz

＜-51

＜-83

单边带相位噪声

（dBc/Hz，在+10dBm处）

低相位噪声选件H06

频偏

频率

100Hz

1kHz

10kHz

100kHz

100MHz

＜-83

＜-122

＜-136

＜-131

250MHz

＜-93

＜-133

＜-142

＜-139

500MHz

＜-89

＜-129

＜-139

＜-135

1GHz

＜-83

＜-123

＜-136

＜-132

2GHz

＜-77

＜-117

＜-132

＜-126

3GHz

＜-74

＜-114

＜-126

＜-121

4GHz

＜-71

＜-111

＜-125

＜-120

6GHz

＜-68

＜-108

＜-122

＜-115

10GHz

＜-63

＜-103

＜-118

＜-113

20GHz

＜-57

＜-97

＜-112

＜-107

40GHz

＜-51

＜-91

＜-106

＜-101

调制特性

频率调制^注7

（选件H02）

最大频偏：N×16MHz（N为基波谐波次数）

准确度（1kHz调制率，频偏N×500kHz）：±（2％×设置频偏+20Hz）

调制率（3dB带宽，频偏N×500kHz）：DC~7MHz

失真（1kHz速率，频偏N×500kHz）：<0.4%

相位调制^注7

（选件H02）

最大相偏：N×16rad（N为基波谐波次数）

准确度（1kHz调制率，相偏N×8rad）：±（2％×设置相偏+0.01rad）

调制率（3dB带宽，相偏N×8rad）：DC~1MHz

失真（1kHz调制率，相偏N×8rad）：＜0.4%

幅度调制^注7

（选件H02）

最大深度：＞90％

调幅准确度：（1kHz调制率，30%调制深度）：±（4％×设置深度+1%）

调幅失真：（1kHz调制率，线性方式，总谐波失真，30％调制深度）：＜2％；

调幅带宽：（3dB带宽，30%调制深度，频率测试点：1GHz、5GHz、20GHz、40GHz）：DC～100kHz。

脉冲调制^注8

（选件H03）

开关比

＞80dB

上升下降时间

＜10ns

内稳幅最小脉宽

1μs

非稳幅最小脉宽

100ns

窄脉冲调制^注8

（选件H04）

开关比

＞80dB

上升下降时间

＜10ns

内稳幅最小脉宽

1μs

非稳幅最小脉宽

20ns

内部模拟调制信号发生

器（需配选件H02）

提供3路独立的信号分别用于频率/相位调制、幅度调制和低频输出信号

波形：正弦波，方波，三角波，锯齿波

频率范围：正弦波0.1Hz～10MHz

方波，三角波，锯齿波0.1Hz～1MHz

频率分辨率：0.1Hz

低频输出：幅度0～5 Vpeak（额定值^注5），至50Ω负载

内部脉冲发生器

(需配选件H03或H04)

脉冲宽度：100ns～（42s-10ns）（选件H03，额定值^注5）

20ns～（42s-10ns）（选件H04，额定值^注5）

脉冲周期：120ns～42s （选件H03，额定值^注5）

40ns～42s （选件H04，额定值^注5）

分辨率：10ns

多功能函数发生器

(选件H05)

多功能发生器由7个波形发生器组成,通过使用AM、FM/ΦM和低频输出中的复合调制特性，

可分别对发生器进行设置或是同时设置5个发生器。

波形：

函数发生器1：正弦波、三角波、方波、锯齿波、脉冲；

函数发生器2：正弦波、三角波、方波、锯齿波、脉冲；

双函数发生器：音频2的正弦波、三角波、方波、锯齿波、脉冲、相位偏置和幅度比，相对

于音频1；

扫描函数发生器：正弦波、三角波、方波、锯齿波；

噪声发生器1：均匀、高斯；

噪声发生器2：均匀、高斯；

直流：仅限LF输出；

频率参数：

正弦波：0.1Hz至10MHz；

三角波、方波、锯齿波、脉冲：0.1Hz至1MHz；

分辨率：0.1Hz；

矢量调制精度（校准后，

25℃±10℃）

通用调制格式（码元速率4Msps，根奈奎斯特滤波器，α=0.3，QPSK格式，0dBm）

50MHz～6GHz

标配

EVM（RMS%）<1.8%

6GHz～7.5GHz

EVM（RMS%）<2.0%

50MHz～7.5GHz

低相位噪声选件H06

EVM（RMS%）<1.0%

7.5GHz～20GHz

低相位噪声选件H06（必选）：

EVM（RMS%）<1.2%

20GHz～30GHz

低相位噪声选件H06（必选）：

EVM（RMS%）<1.4%

30GHz～45GHz

低相位噪声选件H06（必选）：

EVM（RMS%）<1.6%（典型值1.4%）

5GNR（FR1，Test Model 3.1a，FDD，100MHz，30kHz SCS，256QAM）

3.5GHz

<1.0%

5GNR（FR2，Test Model 3.1a，TDD，100MHz，60kHz SCS，256QAM）

10GHz：<1.2%（低相位噪声选件H06必选）

28GHz：<1.5%（低相位噪声选件H06必选）

邻道抑制比（ACLR，校

准后，25℃±10℃，）

WCDMA：（码元速率3.84Msps，根奈奎斯特滤波器，α=0.22，QPSK格式，0dBm）

＞60dB (2GHz)

5GNR：

＞50dB (3.5GHz，FR1，Test Model 3.1a，FDD，100MHz，30kHz SCS，256QAM，0dBm)

＞47dB (10GHz，FR2，Test Model 3.1a，TDD，100MHz，60kHz SCS，256QAM，0dBm)

＞46dB (28GHz，FR2，Test Model 3.1a，TDD，100MHz，60kHz SCS，256QAM，0dBm)

内部调制带宽（载波900MHz、2.6GHz、3.5GHz、10GHz、28GHz、42.5GHz）

标配： 120MHz（多音，音调数量51，载波≥240MHz，频率间隔2.4MHz，±3.0dB带宽）；

H09大调制带宽选件： 200MHz（多音，音调数量51，载波≥400MHz，频率间隔4MHz，±3.0dB带宽）；

H09-500500MHz调制带宽选件：500MHz（多音，音调数量101，载波≥1GHz，频率间隔5MHz，±3.0dB带宽）；

H09-800800MHz调制带宽选件：800MHz（多音，音调数量101，载波≥1.6GHz，频率间隔8MHz，±3.0dB带宽）。

外部调制带宽（载波2.6GHz、3.5GHz、10GHz、28GHz、42.5GHz）

800MHz（载波≥1.6GHz，稳幅开环，I通道输入100mVrms正弦波，±4dB带宽）

内部基带信号发生器

通道数：2（I和Q）

最大码元速率：

标配：75Msps

选件H09：125Msps

选件H09-500：156.25Msps

选件H09-800：250Msps

基带波形内存：

标配：1G样点

选件H32：2G样点

实时基带模式：

调制格式：

PSK：BPSK、QPSK、OQPSK、π/4 DQPSK、D8PSK、16PSK

QAM：4、16、32、64、128、256、512、1024、2048、4096

FSK：2、4、8、16

ASK、MSK，任意波（选件S01）

EVM：<1.0%（典型值^注3）（RMS%，码元速率4Msps，根奈奎斯特滤波器，α=0.3，QPSK格式）

双音模式最大频率间隔：

标配：120MHz；

H09大调制带宽选件： 200MHz；

H09-500500MHz调制带宽选件：500MHz；

H09-800800MHz调制带宽选件：800MHz

任意波模式：

数据格式：Binary。

触发：

触发类型：连续、单次、门控；

触发源：键触发、外部触发、总线触发（GPIB、LAN）；

触发模式：自动播放、触发播放、实时播放、单次、门控（高有效、低有效）；

AWGN

(选件S03)

加噪类型：纯噪声、连续波干扰、加性噪声

噪声带宽：120/200MHz/500MHz/800MHz

信噪声设置范围：0~40dB

一般特性

射频输出端口

1435A-V/B-V：N型（阴），阻抗50Ω

1435CV：3.5mm（阳），阻抗50Ω

1435DV：3.5mm（阳），N型（阴）（选件H91），阻抗50Ω

1435GV：2.4mm（阳），阻抗50Ω

程控接口

LAN、GPIB

最大外形尺寸

（宽×高×深）

公称尺寸（不含把手、侧提带、底脚、垫脚、接地柱、后镶条、旋钮、接头等突出物）：

1435A-V/B-V：(319.3±1.20)mm×(132.5±1.2)mm×(351±1.2)mm

1435CV/DV/GV：(319.3±1.20)mm×(132.5±1.2)mm×(401±1.2)mm

重量

＜15千克（型号、选件配置不同，重量不同）

电源

110±10%VAC，50±5%Hz，60±5%Hz；或220±10%VAC，50±5%Hz，60±5%Hz（自适应）

功耗

小于300W

温度范围

工作温度：0℃～+50℃；存储温度：-40℃～+70℃

订购信息

主机型号

编号	名称	描述
1435A-V	信号发生器	9kHz～3GHz
1435B-V	信号发生器	9kHz～6GHz
1435CV	信号发生器	9kHz～13GHz
1435DV	信号发生器	9kHz～20GHz
1435GV	信号发生器	9kHz～45GHz

选件型号

编号	名称	描述	选配
1435-H01	115dB程控步进衰减器	用于扩展输出功率动态范围。	1435A-V,1435B-V,1435CV,1435DV,1435GV
1435-H01-E	电子衰减器	用于扩展输出功率动态范围。适用于1435A-V/B-V。	1435A-V,1435B-V
1435-H02	模拟调制	增加模拟调制功能，包括AM，FM，ΦM，低频输出。	1435A-V,1435B-V,1435CV,1435DV,1435GV
1435-H03	脉冲调制	增加脉冲调制功能，最小脉宽100ns。	1435A-V,1435B-V,1435CV,1435DV,1435GV
1435-H04	窄脉冲调制	增加脉冲调制功能，最小脉宽20ns，无需额外选配H03选件。	1435A-V,1435B-V,1435CV,1435DV,1435GV
1435-H05	多功能函数发生器	增加更加丰富的模拟调制信号格式。(注：H05选件在选配H02模拟调制选件后才可选配)	1435A-V,1435B-V,1435CV,1435DV,1435GV
1435-H06	低相位噪声	优化单边带相位噪声，10GHz@10kHz：-118dBc/Hz。1435CV/DV/GV必选。	1435A-V,1435B-V,1435CV,1435DV,1435GV
1435-H08	大功率输出	提高最大输出功率。	1435A-V,1435B-V,1435CV,1435DV,1435GV
1435-H09	大调制带宽	内部调制带宽扩展为200MHz。适用于1435A-V/B-V/CV/DV/GV。	1435A-V,1435B-V,1435CV,1435DV,1435GV
1435-H09-500	500MHz调制带宽	内部调制带宽扩展为500MHz。适用于1435A-V/B-V/CV/DV/GV。	1435A-V,1435B-V,1435CV,1435DV,1435GV
1435-H09-800	800MHz调制带宽	内部调制带宽扩展为800MHz。适用于1435A-V/B-V/CV/DV/GV。	1435A-V,1435B-V,1435CV,1435DV,1435GV
1435-H10	高稳时基选件	更优异的内部时基老化率。	1435A-V,1435B-V,1435CV,1435DV,1435GV
1435-H20	频率扩展选件	扩展最大输出频率至7.5GHz，适用于1435A-V/B-V。	1435A-V,1435B-V
1435-H32	内置基带大容量内存	内置基带内存扩展到8GB。适用于矢量信号发生器系列。	1435A-V,1435B-V,1435CV,1435DV,1435GV
1435A-V-JL	计量服务	计量校准服务，提供计量报告，适用于1435A-V。	1435A-V
1435B-V-JL	计量服务	计量校准服务，提供计量报告，适用于1435B-V。	1435B-V
1435CV-JL	计量服务	计量校准服务，提供计量报告，适用于1435CV。	1435CV
1435DV-JL	计量服务	计量校准服务，提供计量报告，适用于1435DV。	1435DV
1435GV-JL	计量服务	计量校准服务，提供计量报告，适用于1435GV。	1435GV
1435A-V-EWT1	保修期以外延长保修1年	保修期以外延长保修1年，2年延保可选2项，以此类推，服务不含校准，仅含单程货品运费，适用于1435A-V。	1435A-V
1435B-V-EWT1	保修期以外延长保修1年	保修期以外延长保修1年，2年延保可选2项，以此类推，服务不含校准，仅含单程货品运费，适用于1435B-V。	1435B-V
1435CV-EWT1	保修期以外延长保修1年	保修期以外延长保修1年，2年延保可选2项，以此类推，服务不含校准，仅含单程货品运费，适用于1435CV。	1435CV
1435DV-EWT1	保修期以外延长保修1年	保修期以外延长保修1年，2年延保可选2项，以此类推，服务不含校准，仅含单程货品运费，适用于1435DV。	1435DV
1435GV-EWT1	保修期以外延长保修1年	保修期以外延长保修1年，2年延保可选2项，以此类推，服务不含校准，仅含单程货品运费，适用于1435GV。	1435GV
1435-H92	射频输出移到后面板	后面板射频输出。	1435A-V,1435B-V,1435CV,1435DV,1435GV
1435-H93	便携式把手	3U把手。	1435A-V,1435B-V,1435CV,1435DV,1435GV
1435-H94	机架安装套件	上机柜用的安装套件。	1435A-V,1435B-V,1435CV,1435DV,1435GV
1435-H95	铝合金运输箱	高强度轻便铝合金运输箱，带提把和万向滚轮，方便运输。	1435A-V,1435B-V,1435CV,1435DV,1435GV
1435-H98	英文套件	英文面板、英文说明书、英文操作界面和英文操作系统。	1435A-V,1435B-V,1435CV,1435DV,1435GV

软件型号

编号	名称	描述
1435-S01	任意波	支持任意波数据下载并播放，产生基带信号或者信号回放。
1435-S02	线性调频	支持脉内线性调频功能。
1435-S03	加性高斯白噪声	支持纯噪声发生、加性噪声及连续波干扰功能。

标配附件

编号	名称	描述
1	电源线组件	标准三芯电源线
2	用户手册
3	程控手册
4	产品合格证

❓ 常见问答 6 查看更多 →

问：什么是函数信号发生器？

答：

函数信号发生器是一种能产生标准周期性电信号的电子测试设备，核心功能是输出多种标准周期性波形（例如：正弦波、方波、三角波或锯齿波）广泛用于电子电路调试、设备性能验证和教学实验。通过提供激励信号或已知的输入信号，我们能够观察器件在不同条件下做出的反应。

UTG7025B系列函数信号发生器

查看完整问答（FAQ宝典）→

问：信号发生器有哪些类型？

答：

函数信号发生器：多标准波形，低频通用μHz~MHz
任意波信号发生器：可生成用户自定义的、几乎任何形状的电信号波形
射频模拟信号发生器：生成高稳定 CW 信号，输出简单模拟调制信号 AM/FM/PM
射频矢量信号发生器：生成带有复杂数字调制的射频信号（如 QPSK、16-QAM、OFDM、5G NR、Wi-Fi 等）

UTG7025B系列函数信号发生器

查看完整问答（FAQ宝典）→

问：什么是函数信号发生器？

答：

UTG900E系列函数信号发生器
