规格型号价格
| 型号 | 规格/配置 | 单位 | 价格 | 批发价 | 备注 |
|---|---|---|---|---|---|
| USG3065M-P | 5''电容触控 / 9kHz~6.5GHz / 0.001Hz / ＜-122dBc/Hz | 台 | 登录可见 | 登录可见 | 源站未税参考价 |
| USG3045M-P | 5''电容触控 / 9kHz~4.5GHz / 0.001Hz / ＜-122dBc/Hz | 台 | 登录可见 | 登录可见 | 源站未税参考价 |
| USG3065M | 5''电容触控 / 9kHz~6.5GHz / 0.001Hz / ＜-122dBc/Hz | 台 | 登录可见 | 登录可见 | 源站未税参考价 |
| USG3045M | 5''电容触控 / 9kHz~4.5GHz / 0.001Hz / ＜-122dBc/Hz | 台 | 登录可见 | 登录可见 | 源站未税参考价 |
规格参数
产品简介
USG3000M系列整机采用2U标准高度机箱，输出频率高达6.5GHz，频率分辨率小于1mHz，较宽的频率覆盖范围，可以用于本振上变频或者连续波阻塞的测试。在功率输出方面，最大可输出+25dBm及-60dBc杂散抑制，配合我们精确的步进衰减器，更适用于微波元器件，它可以为滤波器、放大器、接收机等器件及模组测试提供必要的信号。

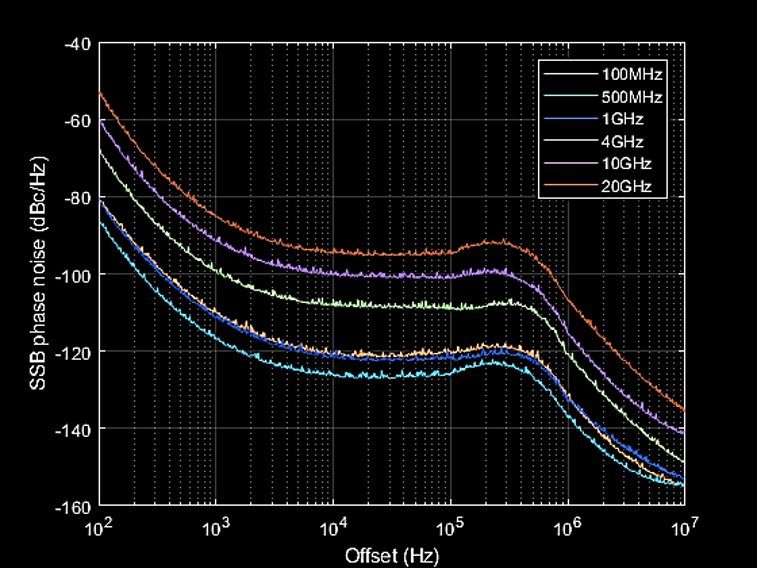

相位噪声更优秀
出色的相位噪声＜-122dBc/Hz@20kHz（1GHz）
输出非常高的纯净信号
与国外同等级产品相比毫不逊色
在部分应用场景下完全可以充当频率源使用

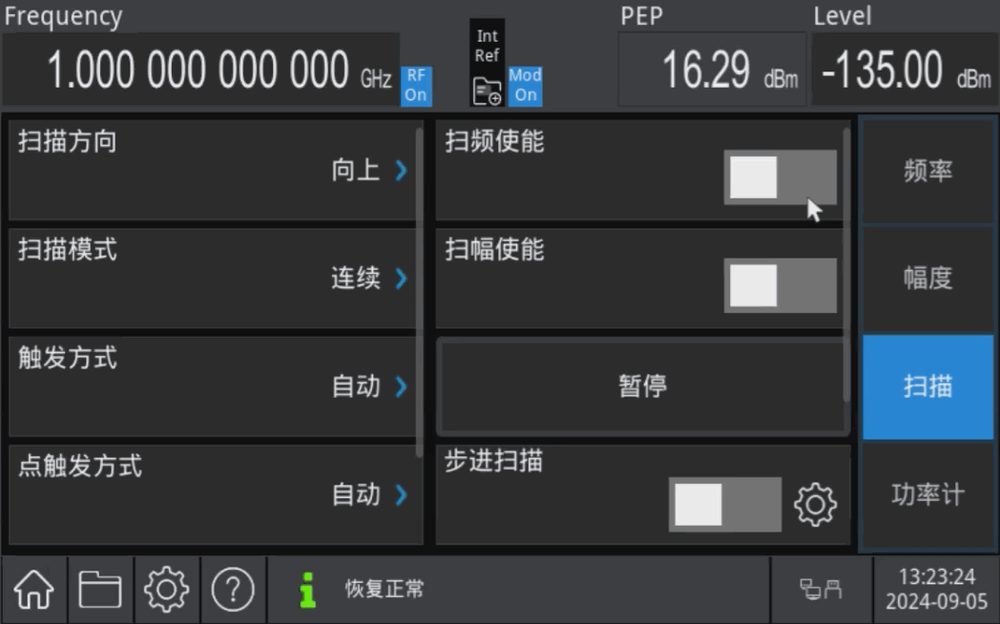

多种扫描方式
扫描类型：频率、幅度、频率+幅度
扫描方式：线性、对数、列表（支持自定义）

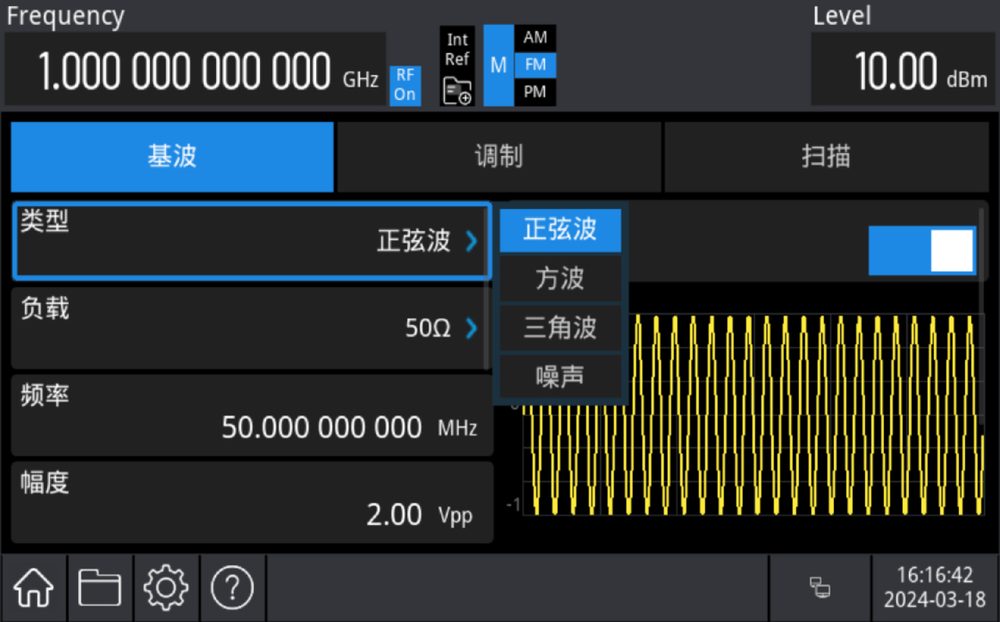

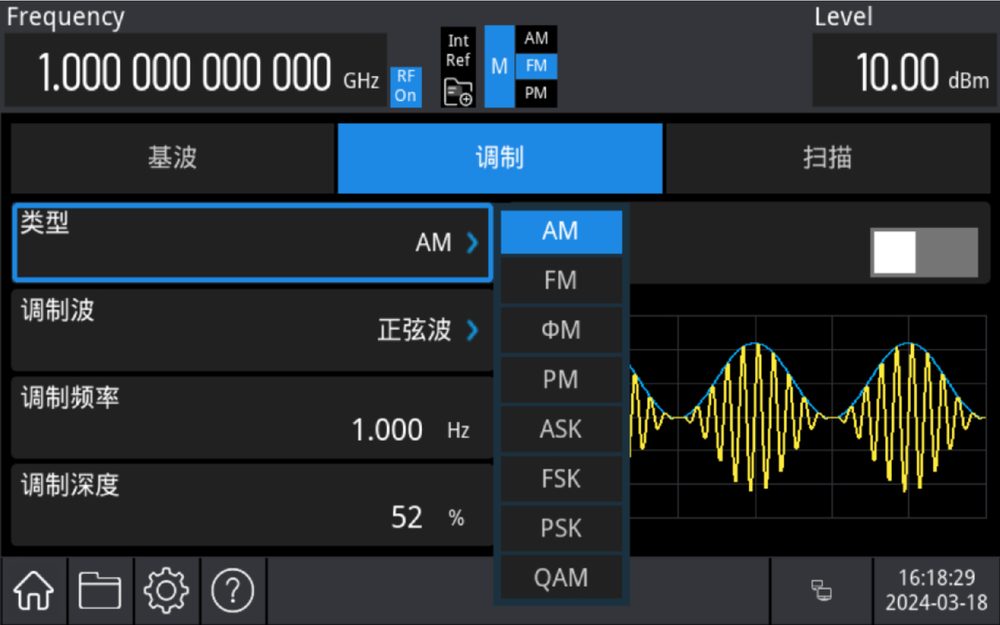

函数信号发生器功能
最高输出50MHz标准正弦波
工作模式：基波，调制和扫描三种
覆盖更多复杂的应用场景

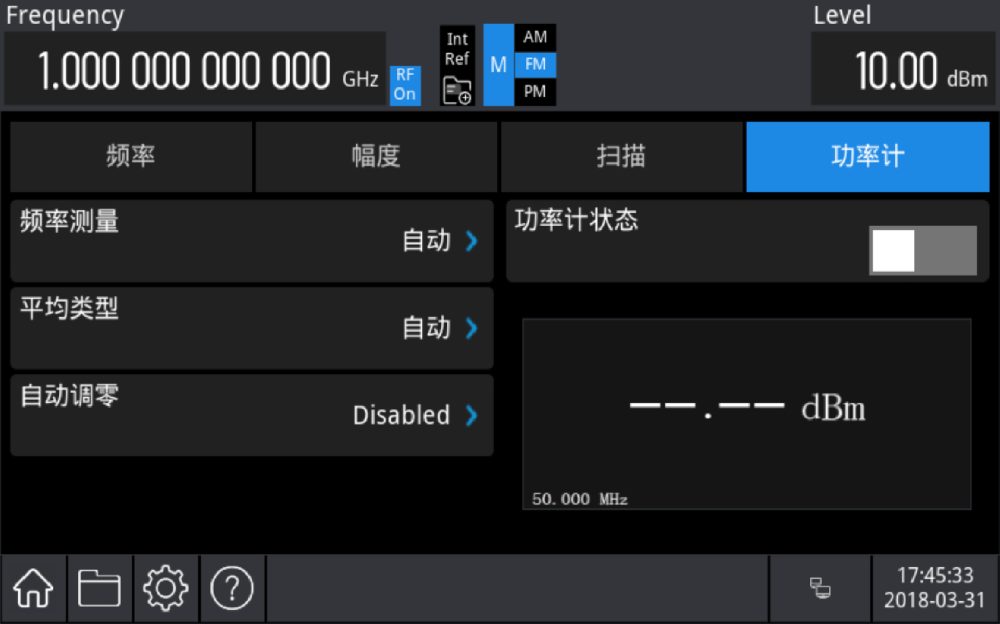

功率计测量套件
可配合外设功率计
进行传输损耗平坦度修正
快捷测量、减少误差

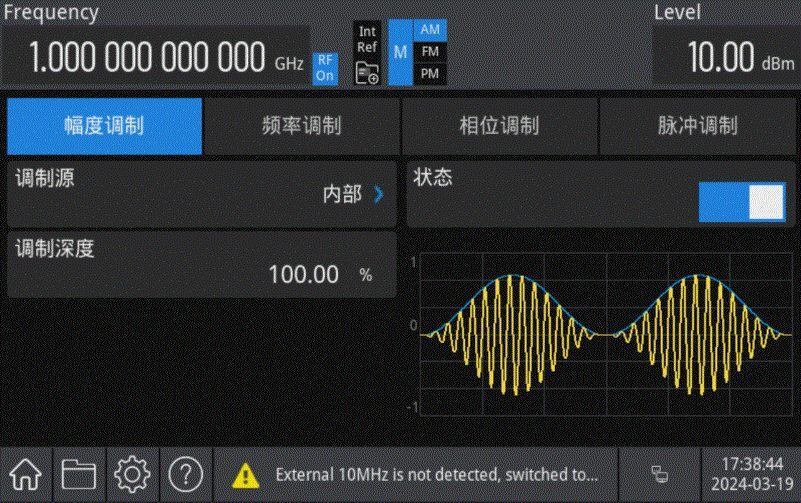

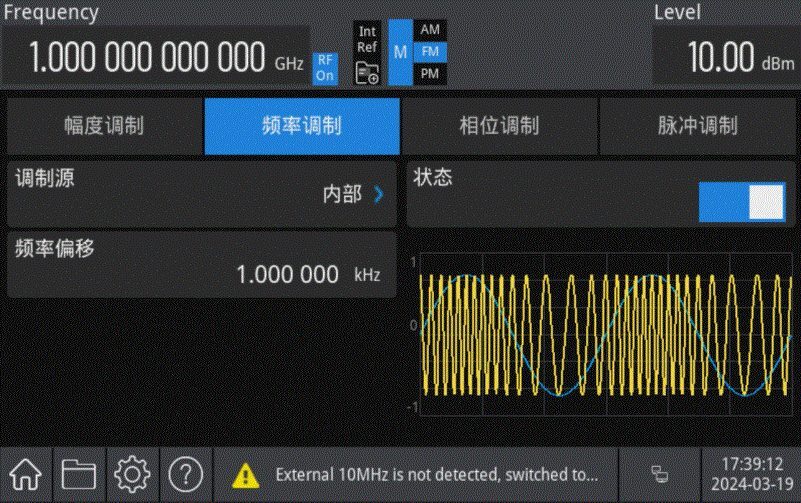

全面的调制方案
模拟调制：调幅，调频，调相，脉冲调制
调制方式：内部、外部、内部+外部
支持脉冲发生器和脉冲串发生器
脉冲波输出：单脉冲、双脉冲
可自定义脉冲序列，通断比达到80dB

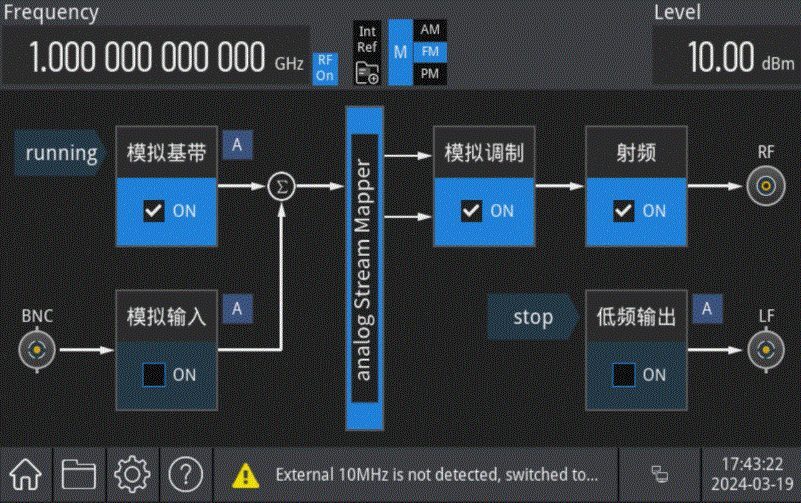

触摸屏设计，全新的交互体验
5英寸触摸屏设计（800×480）
全新扁平化的人机交互界面
采用信号流框图的操作方式
在一定程度上提高用户的使用效率
操作更加简便，并降低用户可能的误操作

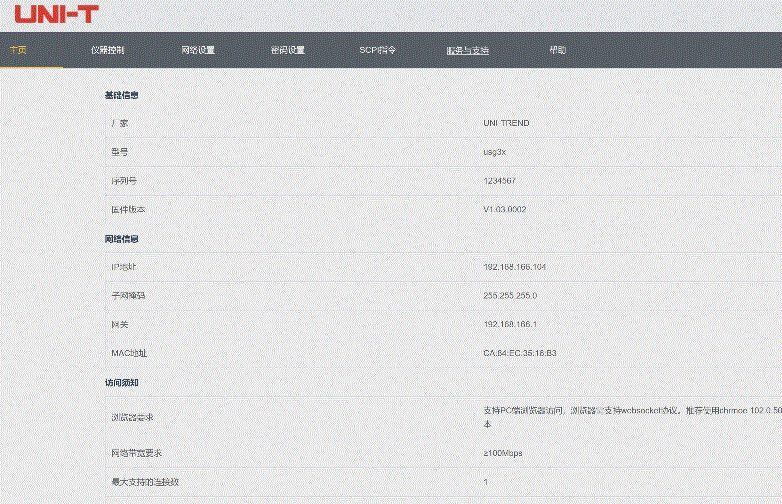

多维控制方式
可通过USB、LAN通信接口连接上位机进行控制
支持移动设备Web远程登录管理和查看
支持SCPI标准指令集，用C#、Python等编程
型号与技术参数
| 屏幕 | 5''电容触控 |
|---|---|
| 频率范围 | 9kHz~6.5GHz |
| 频率分辨率 | 0.001Hz |
| 相位噪声（1GHz@20kHz） | ＜-122dBc/Hz |
| 输出功率设置范围 | -135dBm~+25dBm |
| 机械衰减器 | ✔ |
型号对比
| 型号 | 屏幕 | 频率范围 | 频率分辨率 | 相位噪声（1GHz@20kHz） | 输出功率设置范围 | 机械衰减器 |
|---|---|---|---|---|---|---|
| USG3065M-P | 5''电容触控 | 9kHz~6.5GHz | 0.001Hz | ＜-122dBc/Hz | -135dBm~+25dBm | ✔ |
| USG3045M-P | 5''电容触控 | 9kHz~4.5GHz | 0.001Hz | ＜-122dBc/Hz | -135dBm~+25dBm | ✔ |
| USG3065M | 5''电容触控 | 9kHz~6.5GHz | 0.001Hz | ＜-122dBc/Hz | -135dBm~+25dBm | — |
| USG3045M | 5''电容触控 | 9kHz~4.5GHz | 0.001Hz | ＜-122dBc/Hz | -135dBm~+25dBm | — |
产品视频
USG3000M系列 射频模拟信号发生器
射频信号发生器入门教程-1
模拟调制
屏幕
前后面板
函数信号发生器
常见问答
如何连接web？
连接好网线-设置好适配器开启-自动获取IP地址（或手动输入IP地址）-进入WEB网页端输入局域网址http: //IP: 9000-弹出WEB登陆密码
什么是射频模拟信号发生器？
射频模拟信号发生器（RF Analog Signal Generator）是一种专门用于产生高频, 连续, 纯净, 模拟调制射频信号的电子测试仪器。主要特点是输出模拟调制信号（如 AM, FM, PM），而非现代数字通信中使用的复杂矢量（I/Q）调制信号。它的核心任务是产生频率通常在几千赫兹到数十吉赫兹（GHz）范围内的理想或接近理想的正弦波信号。
射频信号发生器应用于哪些领域？
射频模拟信号发生器：用于模拟电路和基础测试，接收机灵敏度, 射频器件, 通信设备, 雷达系统的研发, 生产与测试。
矢量信号发生器：用于测试现代数字通信系统（如4G/5G手机, Wi-Fi, 数字电视）。航空航天与国防, 汽车电子, 基站测试等
矢量信号发生器：用于测试现代数字通信系统（如4G/5G手机, Wi-Fi, 数字电视）。航空航天与国防, 汽车电子, 基站测试等
信号发生器有哪些类型？
函数信号发生器：多标准波形，低频通用μHz~MHz
任意波信号发生器：可生成用户自定义的、几乎任何形状的电信号波形
射频模拟信号发生器：生成高稳定 CW 信号，输出简单模拟调制信号 AM/FM/PM
射频矢量信号发生器：生成带有复杂数字调制的射频信号（如 QPSK、16-QAM、OFDM、5G NR、Wi-Fi 等）
任意波信号发生器：可生成用户自定义的、几乎任何形状的电信号波形
射频模拟信号发生器：生成高稳定 CW 信号，输出简单模拟调制信号 AM/FM/PM
射频矢量信号发生器：生成带有复杂数字调制的射频信号（如 QPSK、16-QAM、OFDM、5G NR、Wi-Fi 等）
调制功能启用后无调制效果什么原因？
调制源设置是否正确（内部 / 外部），外部调制需确认信号已接入后面板 “Modulation In” 接口；
核对调制频率、调制深度（或频偏、相偏）等参数是否在有效范围（如 AM 调制深度 0%~120%）；
确认基波波形和调制波类型选择正确（如 PWM 调制基波需为脉冲波）。
核对调制频率、调制深度（或频偏、相偏）等参数是否在有效范围（如 AM 调制深度 0%~120%）；
确认基波波形和调制波类型选择正确（如 PWM 调制基波需为脉冲波）。
什么是 USG 的有效输出？
有效输出端，输出一个脉冲信号。当用户正在修改频率、幅度等参数时，Valid输出脉冲信号高电平；
参数设置完成后，Valid输出脉冲信号低电平。
参数设置完成后，Valid输出脉冲信号低电平。
什么是指定的电平设置范围精度？
在规定的输出功率范围内，当你在仪器上设定某一个输出电平（dBm），实际从 RF 端口输出的功率与设定值之间的最大允许误差，假设 设置幅度范围为 −10 dBm，仪器实际给你的是 −10 dBm ± 多少？这个“±多少”，就是电平设置精度。 USG3000V/5000V幅度精度（Amplitude Accuracy）：≤ ±0.7 dB（典型值）
