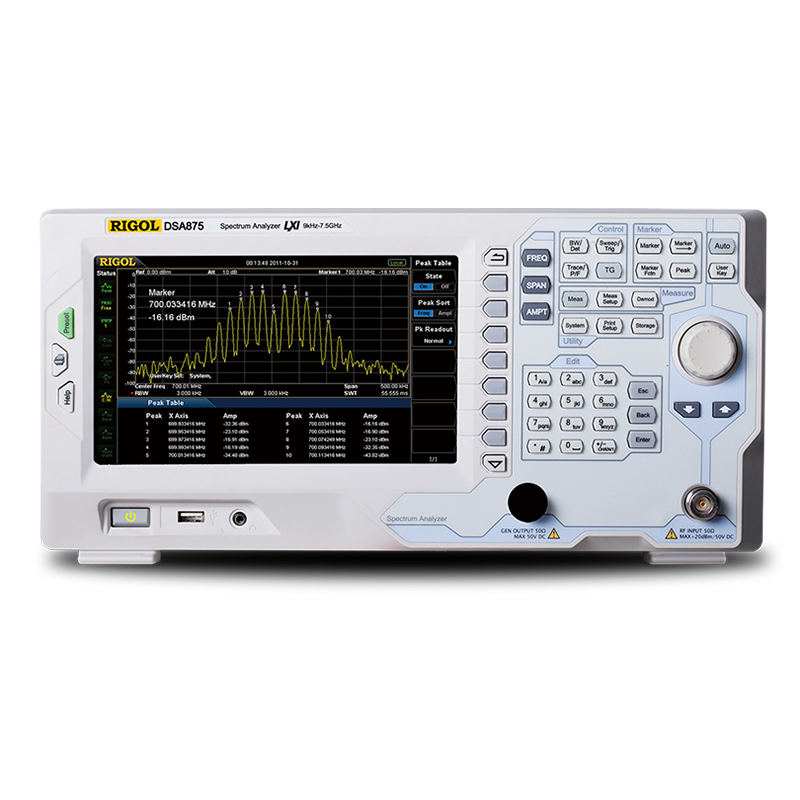

DSA800系列频谱分析仪

Name: DSA800系列频谱分析仪
Brand: RIGOL
SKU: DSA800
Availability: InStock

型号：DSA800

分类国货精品 > GWinstek > 频谱分析仪摘要 DSA800系列频谱分析优异测试底噪声减少对微弱信号测试影响微弱信号测试有效保证对微弱信号测试 EMI预兼容测量 EMI预测试瀑布图等显示分析

🔧 我要报修 🧰 保养申请我要询价

用途场景

研发实验室研发、新产品开发、技术研究

生产生产线检测、工艺控制、制造过程监控

品控质量检验、来料检测、成品测试

合规认证计量检测、仪器校准、精度验证

教学实训教学实验、技能培训、实训演示

维修设备维修、故障诊断、维护保养

规格型号价格

型号	规格/配置	单位	价格	批发价	备注
DSA875	最高频率范围 9kHz~7.5GHz / 分辨率带宽（RBW） 10Hz~1MHz / 相位噪声（典型值） -98dBc/Hz@10kHz	—	登录可见	登录可见	RIGOL官网含税报价
DSA875-TG	最高频率范围 9kHz~7.5GHz / 分辨率带宽（RBW） 10Hz~1MHz / 相位噪声（典型值） -98dBc/Hz@10kHz / 跟踪源 Yes	—	登录可见	登录可见	RIGOL官网含税报价
DSA832	最高频率范围 9kHz~3.2GHz / 分辨率带宽（RBW） 10Hz~1MHz / 相位噪声（典型值） -98dBc/Hz@10kHz	—	登录可见	登录可见	RIGOL官网含税报价
DSA832-TG	最高频率范围 9kHz~3.2GHz / 分辨率带宽（RBW） 10Hz~1MHz / 相位噪声（典型值） -98dBc/Hz@10kHz / 跟踪源 Yes	—	登录可见	登录可见	RIGOL官网含税报价
DSA815	最高频率范围 9kHz~1.5GHz / 分辨率带宽（RBW） 10Hz~1MHz / 相位噪声（典型值） -80dBc/Hz@10kHz	—	登录可见	登录可见	RIGOL官网含税报价
DSA815-TG	最高频率范围 9kHz~1.5GHz / 分辨率带宽（RBW） 10Hz~1MHz / 相位噪声（典型值） -80dBc/Hz@10kHz / 跟踪源 Yes	—	登录可见	登录可见	RIGOL官网含税报价
DSA832E	最高频率范围 9kHz~3.2GHz / 分辨率带宽（RBW） 10Hz~1MHz / 相位噪声（典型值） -90dBc/Hz@10kHz	—	登录可见	登录可见	RIGOL官网含税报价
DSA832E-TG	最高频率范围 9kHz~3.2GHz / 分辨率带宽（RBW） 10Hz~1MHz / 相位噪声（典型值） -90dBc/Hz@10kHz / 跟踪源 Yes	—	登录可见	登录可见	RIGOL官网含税报价

价格与批发价对指定等级会员开放，登录或注册会员后可见；批量采购可在线询价。

规格参数

产品概述

DSA800

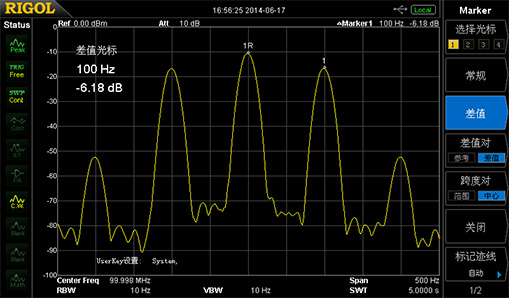

低至10Hz分辨率带宽

DSA800采用数字中频技术，使其拥有低至10Hz的分辨率带宽，可以有效区分相邻等幅信号，提高信号的区分能力。

DSA800

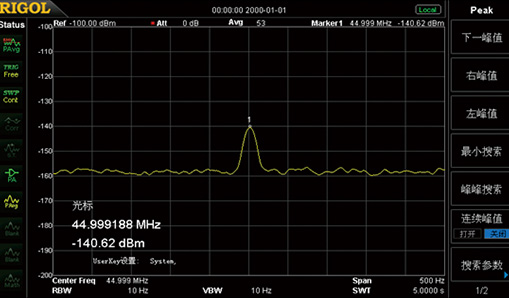

优异的本底噪声减少对微弱信号测试的影响

微弱信号的测试容易受到频谱仪本身的本底噪声影响。DSA800系列显示平均噪声电平低至-161dBm，可以有效保证对微弱信号的测试能力。

DSA800

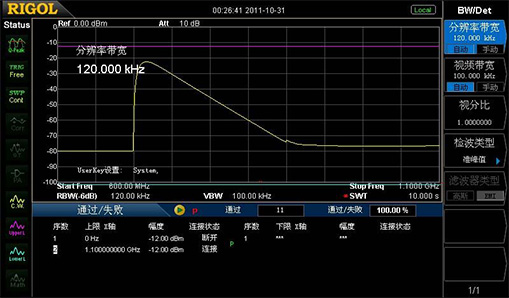

提供EMI预兼容测量功能

拥有EMI滤波器(6 dB)与准峰值检波器，使EMI预测试/诊断更为准确，更可使用配套软件完成完整测试和生成报告。

DSA800

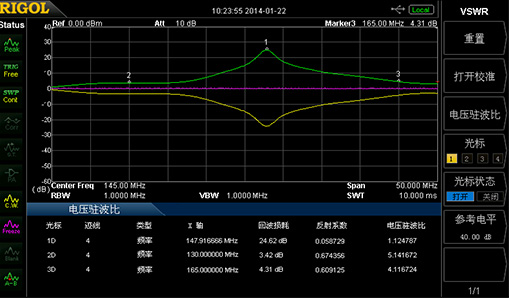

通过跟踪源及VSWR功能完成电压驻波比测试

DSA800系列具备VSWR测量能力，选择带有跟踪源型号(-TG)，配合VSWR电桥实现电压驻波比测试。

DSA800

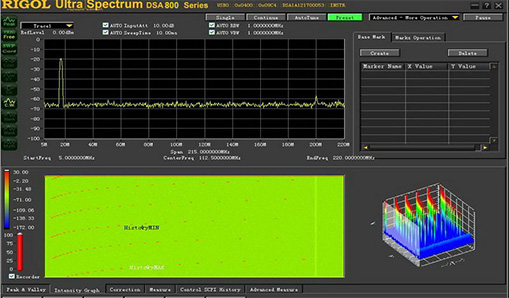

功能强大的DSA软件

选配的Ultra Spectrum DSA系列频谱仪软件不但可以完成频谱仪的控制，数据传输功能，还可以提供强大的光谱图、瀑布图等显示和分析功能。

型号对比

型号	最高频率范围	分辨率带宽（RBW）	相位噪声（典型值）	跟踪源
DSA875	9kHz~7.5GHz	10Hz~1MHz	-98dBc/Hz@10kHz
DSA875-TG	9kHz~7.5GHz	10Hz~1MHz	-98dBc/Hz@10kHz	Yes
DSA832	9kHz~3.2GHz	10Hz~1MHz	-98dBc/Hz@10kHz
DSA832-TG	9kHz~3.2GHz	10Hz~1MHz	-98dBc/Hz@10kHz	Yes
DSA815	9kHz~1.5GHz	10Hz~1MHz	-80dBc/Hz@10kHz
DSA815-TG	9kHz~1.5GHz	10Hz~1MHz	-80dBc/Hz@10kHz	Yes
DSA832E	9kHz~3.2GHz	10Hz~1MHz	-90dBc/Hz@10kHz
DSA832E-TG	9kHz~3.2GHz	10Hz~1MHz	-90dBc/Hz@10kHz	Yes

升级与附件

型号	描述	价格
型号	描述	价格
型号	描述	价格

❓ 常见问答 6 查看更多 →

问：为何频谱分析仪不显示信号的相位信息？

答：

尽管FFT结果中包含了信号的相位信息，但频谱仪的测试结果主要展示幅度特性，不直接提供相位信息。这是因为IF滤波器后的包络检波器仅保留了信号的幅度，而相位特性在处理过程中被丢失。

UTS1000B系列频谱/信号分析仪

查看完整问答（FAQ宝典）→

问：是否可以将频谱分析仪当做网络分析仪使用？

答：

是的，有2 种方法可将频谱分析仪当作网络分析仪使用，但是都只能进行标量测量。
方法1：使用频谱分析仪内置的跟踪信号源。大部分安捷伦频谱仪可以加装这个选件。如果要测量反射系数，则还需要一个定向耦合器去采集反射功率。
方法2：使用独立的源。如需要可配上耦合器。前提是频谱仪的扫描速度要快过信号源的扫描速度。但这种方式通常不被推荐，因为它的准确性较低。
对于校准，可用到的方法是归一化的方法。这种方法把接收机和源的频率响应移除。然而，矢量网络分析仪采用更强大的误差校准技术，还可以消除不匹配和交调带来的的影响。这就意味着，一般来讲，和频谱分析仪方法相比较，网络分析仪可以进行更准确的测量。

UTS1000B系列频谱/信号分析仪

查看完整问答（FAQ宝典）→

问：跟踪源（TG）在频谱分析仪中扮演着怎样的角色？

答：

跟踪源是频谱分析仪的一个重要选件。当其输出信号经过被测件的输入端口，同时该被测件的输出又连接到频谱仪的输入时，这样，频谱仪与跟踪源便构成了一个完整的自适应扫频测量系统。在这个系统中，跟踪源输出的信号频率能够精准地跟随频谱分析仪的调谐变化。利用跟踪源选件，频谱仪能够简易地执行标量网络分析，从而观测到被测件的激励响应特性，例如器件的频率响应、插入损耗等关键指标。

UTS1000B系列频谱/信号分析仪

查看完整问答（FAQ宝典）→

问：频谱分析仪的关键技术指标是什么？

答：

频谱分析仪的性能评估涉及多个关键技术指标，包括频率范围、分辨率带宽、分析带宽、SSB相位噪声、分析时间、扫频速度、动态范围、灵敏度、显示方式和假响应等。这些指标共同决定了频谱分析仪的测量准确性和性能表现。其中，分辨率带宽是频谱分析仪的核心指标之一，它反映了仪器区分最邻近谱线的能力，直接影响着测量的精细度。
【假响应】是指在频谱分析仪的显示器上出现的不应有的谱线。这种现象在超外差系统中是难以完全避免的，但可以通过技术手段尽量抑制到最低程度。

UTS1000B系列频谱/信号分析仪

查看完整问答（FAQ宝典）→

问：频谱分析仪扫描模式应选择Sweep还是FFT？

答：

频谱仪通常提供Sweep和FFT两种扫描模式。在较窄的RBW设置下，FFT模式相较于Sweep模式在速度上更具优势。然而，当扫宽小于频谱分析仪的FFT分析带宽时，FFT模式才能有效测量瞬态信号。若扫宽超出FFT分析带宽，采用FFT扫描模式可能导致信号采样间隙中的有用信号丢失，从而造成频谱失真，特别是对于脉冲信号和FSK调制信号等类型。

UTS1000B系列频谱/信号分析仪

查看完整问答（FAQ宝典）→

问：频谱分析仪的类型有哪些？

答：

频谱分析仪主要分为两大类：扫频调谐分析仪和实时分析仪。这两种类型的频谱分析仪都采用了数字信号处理技术，从而提供了丰富的测量功能，使得测量结果的解读更加便捷。扫频调谐分析仪会按照顺序逐一显示测量结果，而非实时显示，而实时频谱分析仪则能够同步展示所有频率分量的能量。
