产品概述

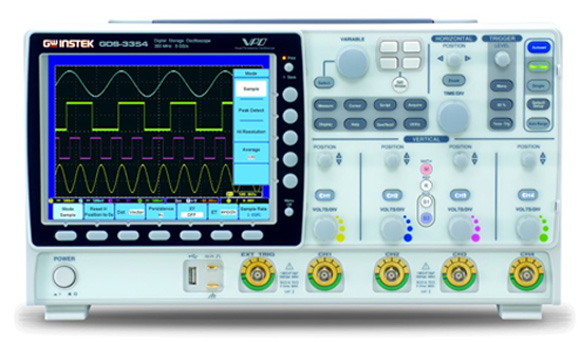

GDS - 3000系列采用VPO(Visual Persistence Oscilloscope）信号处理技术以高速波型更新率以及多层次余辉显示来提高波型显示能力的效能。
GDS - 3000系列的设计采用了高速FPGA并列处理模式，取代了传统的微处理器架构，大大地提高数据处理速度及波形的获取速率，VPO技术使GDS-3000系列能对于测试讯号所发生的频率度能以类似模拟示波器的多层次余辉来表示。由于ＶＰＯ技术示波器对于所显示的讯号皆包含振幅，时间和讯号强度之三维波形数据来显示每个波点，相较于一般传统的数字储存示波器， GDS-3000提供了众多的有用的信息于画面上。高速波形撷取技术，可以对快速的事件如视频，抖动，噪声和矮波信号作更精确的分析。
GDS - 3000系列具有高速的5GSa / s实时取样率以及100 GSa/s的高速等效时间取样率对于重复性的的讯号进行更精密的波型重建，为市场提供经济的波形测试的解决方案。高速信号采集能力偕同VPO信号撷取技术，让GDS- 3000系列成为非常适合观测如视频，偶发信号和浪涌事件…瞬间事件。凭借着GDS-3000系列强大的技术为后盾，让你在每一次复杂信号的撷取过程中都有着充分的信心。
GDS - 3000系列采用VPO(Visual Persistence Oscilloscope）信号处理技术以高速波型更新率以及多层次余晖显示来提高波型显示能力的效能。GDS - 3000系列的设计采用了高速FPGA并列处理模式，取代了传统的微处理器架构，大大地提高数据处理速度及波形的获取速率，VPO技术使GDS - 3000系列能对于测试讯号所发生的频率度能以类似模拟示波器的多层次余晖来表示。由于ＶＰＯ技术示波器对于所显示的讯号皆包含振幅，时间和讯号强度之3维波形数据来显示每个波点，相较于一般传统的数字储存示波器，GDS-3000提供了更多的有用的信息于画面上。高速波形撷取技术，可以对快速的事件如视频，抖动，噪声和矮波信号作更精确的分析
GDS-3000系列除了配备被动探棒之外，您也可选配差动探棒或是电流探棒来进行额外的测试应用。三个25MHz，50MHz以及100MHz差动探棒，和两个全新的50MHz/30A与100MHz/30A电流探棒，搭配GDS-3000以提供整体解决方案以符合各式电源测试应用的需求。
产品特性
- 带宽150/250/350/500MHz，提供2/4输入通道
- 双取样模式: 最高5GSa/s实时取样率及100GSa/s等效取样率
- 强大的VPO讯号处理技术，快速洞察异常讯号
- 8" 800*600高分辨率大尺寸画面, 能舒适的检视复杂讯号的细节
- 独特的分割窗口功能，能同时独立触发及独立显示四个信道的波形讯号
- 弹性的GW App应用软件平台, 软件扩充/ 升级更容易
- 可选择50Ω/75Ω/1MΩ三种不同的输入阻抗
- 可选配功率量测软件以进行电源质量测试与分析
- 可选配串行总线的触发、译码功能.软件可支持I²C, SPI以及UART
技术规格
快速选型
| 型号 | 带宽 | 采样率 | 存储深度 | 通道数 | 标配接口 |
| GDS-3152 | 150MHz | 2.5GSa/s | 每通道25K | 2 | USB/LAN/RS232,GPIB选配 |
| GDS-3154 | 150MHz | 5GSa/s | 每通道25K | 4 | USB/LAN/RS232,GPIB选配 |
| GDS-3252 | 250MHz | 2.5GSa/s | 每通道25K | 2 | USB/LAN/RS232,GPIB选配 |
| GDS-3254 | 250MHz | 5GSa/s | 每通道25K | 4 | USB/LAN/RS232,GPIB选配 |
| GDS-3352 | 350MHz | 5GSa/s | 每通道25K | 2 | USB/LAN/RS232,GPIB选配 |
| GDS-3354 | 350MHz | 5GSa/s | 每通道25K | 4 | USB/LAN/RS232,GPIB选配 |
| GDS-3502 | 500MHz | 4GSa/s | 每通道25K | 2 | USB/LAN/RS232,GPIB选配 |
| GDS-3504 | 500MHz | 4GSa/s | 每通道25K | 4 | USB/LAN/RS232,GPIB选配 |
| 详细规格 | ||||||||
| GDS- 3152 | GDS- 3154 | GDS- 3252 | GDS -3254 | GDS- 3352 | GDS- 3354 | GDS- 3502 | GDS- 3504 | |
| 垂直系统 | ||||||||
| 输入通道 | 2Ch+EXT | 4Ch+EXT | 2Ch+EXT | 4Ch+EXT | 2Ch+EXT | 4Ch+EXT | 2Ch+EXT | 4Ch+EXT |
| 带宽 | DC~150MHz(-3dB) | DC~250MHz(-3dB) | DC~350MHz(-3dB) | DC~500MHz(-3dB) | ||||
| 上升时间 | 2.3ns | 1.4ns | 1ns | 700ps | ||||
| 垂直分辨率 | 8 bit | |||||||
| 垂直分辨率(1MΩ) | 2mV ~ 5V/div | |||||||
| 垂直分辨率50/75Ω | 2mV ~ 1V/div | |||||||
| 输入耦合 | AC, DC, GND | |||||||
| 输入的阻抗 | 1MΩ / / 15pF | |||||||
| 直流增益精确度 | ±（3%X |Reading| + 0.1div+ 1mV) | |||||||
| 极性 | 正向,反向 | |||||||
| 最大输入阻抗(1MΩ) | 300V (DC+AC peak), CAT I | |||||||
| 最大输入电压(75/ 50Ω) | 5 Vrms，CAT I | |||||||
| 偏移范围 | 2mV/div ~ 100mV/div： ±0.5V;200mV/div ~ 5V/div： ±25V | |||||||
| 带宽限制 | 20 MHz | 20/100MHz | 20/100/200MHz | 20/100/200/350MHz | ||||
| 波形信号处理 | 加、 减、 乘、 除、 FFT、 FFTrms | |||||||
| 触发系统 | ||||||||
| 来源 | 双通道： CH1, CH2, Line, Ext ; 四通道: CH1, CH2, CH3, CH4, Line, Ext | |||||||
| 触发模式 | 自动模式 （提供滚动模式可测量100 ms/div或更慢的讯号）、 一般模式、 单次模式 | |||||||
| 触发类型 | 边缘，脉波宽度，视频，矮波，上升和下降、 事件延迟，（1 ~ 65, 535 events) ，时间延迟(10nS~10S) I2C, SPI, UART(选购) | |||||||
| 触发延迟范围 | 10ns ~ 10 S | |||||||
| 耦合选项 | AC, DC, LF rej, HF rej, Noise rej | |||||||
| 灵敏度 | DC~50MHz approx. 1div or 1.0mV；50MHz~150MHz approx. 1.5div or 15mV；150MHz~350MHz approx. 2div or 20mV | |||||||
| 外部触发 | ||||||||
| 范围 | ±15V | |||||||
| 灵敏度 | DC ~ 150 MHz pprox.100mV ;150 MHz ~ 250 MHz 约 150mV;250 MHz ~ 350 MHz 约 150mV；350 MHz ~ 500 MHz 约 200mV | |||||||
| 输入阻抗 | 1MΩ±3%，~ 16pF | |||||||
| 水平系统 | ||||||||
| 范围 | 1ns/div~100s/div (1-2-5 increments ;GDS-3502/3504: 1-2.5-5 increments); ROLL: 100ms/div~100s/div | |||||||
| 前置触发 | 最大每格 10div | |||||||
| 后置触发 | 1000div | |||||||
| 精确度 | 精确度± 20 ppm , ≧1 ms 时间间隔 | |||||||
| 信号撷取系统 | ||||||||
| 实时采样率 | 2.5GSa /s | 5GSa/s | 2.5GSa/s | 5GSa/s | 5GSa/s | 5GSa/s | 4GSa/s | 4GSa/s |
| 等效取样率 | 最高100GSa/s | |||||||
| 记录长度 | 25 k 点 | |||||||
| 撷取模式 | 一般，平均，峰值侦测，高分辨率，单次；一般： 撷取的样本值；平均： 从2到 256 波形平均；峰值检测：以2ns的 窄频扫描速度撷取突波；高分辨率： 实时波匣形平均可减少随机噪声并增加垂直分辨率 | |||||||
| X-Y 模式 | ||||||||
| X 轴输入 | 通道 1 ；通道 3 | |||||||
| Y 轴输入 | 通道 2 ； 通道4 | |||||||
| 相位移 | 100 kHz时 ± 3 ° | |||||||
| 光标和测量系统 | ||||||||
| 游标 | 可撷取振幅参数、 时间参数并可限定范围 | |||||||
| 自动测量 | 28组：Vpp, Vamp, Vavg, Vrms, Vhi, Vlo, Vmax, Vmin, Rise Preshoot/ Overshoot, Fall Preshoot/Overshoot, Freq, Period, Rise Time, Fall Time, Positive Width, Negative Width, Duty Cycle, Phase, 以及8种延迟量测功能 (FRR, FRF, FFR, FFF, LRR, LRF, LFR, LFF) | |||||||
| 游标测量 | 电压差(∆V) 时间差(∆T) | |||||||
| 自动计数 | 6位数计频器，范围从 2 Hz到额定频率 | |||||||
| 功率测量（选配） | ||||||||
| 电源质量量测 | VRMS, V Crest Factor, Frequency, IRMS, I Crest Factor，实功率、 视在功率、 虚功率、 功率因素、 相角。 | |||||||
| 谐波量测 | Freq, Mag, Mag rms, Phase, THD-F, THD-R, RMS | |||||||
| 涟波量测 | Vripple Iripple | |||||||
| 涌浪电流 | 第一高峰，第二个高峰 | |||||||
| 控制板功能 | ||||||||
| Autoset | 单按钮、 自动安装程序，所有的垂直、 水平的管道和触发系统，撤销 autoset | |||||||
| 自动范围 | 允许使用者从测试点快速移动，而无需重置为每个测试点的示波器测试点 | |||||||
| 保存设置 | 20组 | |||||||
| 保存波形 | 24 组 | |||||||
| 显示系统 | ||||||||
| TFT 液晶屏 | 8"TFT 液晶屏 SVGA 彩色显示器 （LED 背光） | |||||||
| 显示分辨率 | 垂直 800 ×水平 600 （SVGA） | |||||||
| 插值 | Sin(x)/x and equivalent time sampling | |||||||
| 波形显示 | 点，向量，变数的持久性，无穷的持久性 | |||||||
| 显示网格 | 8 x 10 divisions | |||||||
| 显示亮度 | 可调 | |||||||
| 界面 | ||||||||
| Rs-232 C 埠 | DB-9port | |||||||
| USB 埠 | 2 set USB 2.0 高速主机端口 ；1set USB 2.0 高速设备埠 | |||||||
| 以太网 | RJ-45 port, 10/100Mbps | |||||||
| VGAVideoPort | DB-15port, SVGA monitor output | |||||||
| 线路输出 | 3.5mm 立体声输出接口/ Go/NoGo 音频报警输出 | |||||||
| GPIB(Optional) | USB GPIB 接口转换器 | |||||||
| Go/NoGo BNC | 最大的 5V /10mA TTL 开路输出 | |||||||
| Kensington样式锁 | 后面板安全锁插槽连接到标准的Kensington样式锁 | |||||||
| 电源 | ||||||||
| 电压范围 | AC 100V ～ 240V，48 Hz ~ 63 Hz，自动选择 | |||||||
| 其他 | ||||||||
| 多语言菜单 | 可用 | |||||||
| 联机帮助 | 可用 | |||||||
| 时钟 | 时间和数据，提供用于保存数据的数据/时间 | |||||||
| 尺寸和重量 | 400(W) x 200(H) x 130(D)，大约 4 公斤。 | |||||||
标配与配件
使用手册一本，电源线一条
GTP-151R: 150MHz(10:1) 被动探棒，用于GDS-3152/ 3154 (每通道一条)
GTP-251R: 250MHz(10:1) 被动探棒，用于GDS-3252/ 3254 (每通道一条)
GTP-351R: 350MHz(10:1) 被动探棒，用于GDS-3352/ 3354 (每通道一条)
GTP-501R: 500MHz(10:1) 被动探棒，用于GDS-3502/ 3504 (每通道一条)
选购配件
GTC-001 设备车，450(W) x 430(D)mm (120V 输入插座)
GTC-002 设备车，330(W) x 430(D)mm (120V 输入插座)
GTL-110 测试导线，BNC至BNC接头导线
GTL-232 RS-232C缆线，9-pin母接口对9-pin母接口，Null Modem for computer
GTL-242 USB 1.1缆线，A-B 型，4P，1800mm
差分探棒
GDP-025: 25MHz 高电压差分探棒
GDP-050: 50MHz 高电压差分探棒
GDP-100: 100MHz 高电压差分探棒
电流探棒
GCP-530: 50MHz/ 30A 电流探棒
GCP-1030: 100MHz/ 30A 电流探棒
GCP-206P: 电源供应器以支持电流探棒 (2个输入通道)
GCP-425P: 电源供应器以支持电流探棒 (4个输入通道)
订购信息
GDS-3152 150MHz，2通道，彩色 LCD显示数字储存示波器
GDS-3154 150MHz，4通道，彩色 LCD显示数字储存示波器
GDS-3252 250MHz，2通道，彩色 LCD显示数字储存示波器
GDS-3254 250MHz，4通道，彩色 LCD显示数字储存示波器
GDS-3352 350MHz，2通道，彩色 LCD显示数字储存示波器
GDS-3354 350MHz，4通道，彩色 LCD显示数字储存示波器
GDS-3502 500MHz，2通道，彩色 LCD显示数字储存示波器
GDS-3504 500MHz，4通道，彩色 LCD显示数字储存示波器
选购
GUG-001 GPIB至USB转接器
DS3-SBD 串行总线量测软件: I2C / SPI/ UART (只适合4通道机型)
DS3-PWR 功率量测软件: 电源质量量测/ 谐波量测/ 涟波量测 (In-rush current)
