规格参数
产品亮点
- + 数字示波器/万用表/频率计三合一
+ 20MHz - 100MHZ带宽
+ 500MS/s - 1GS/s实际采样率

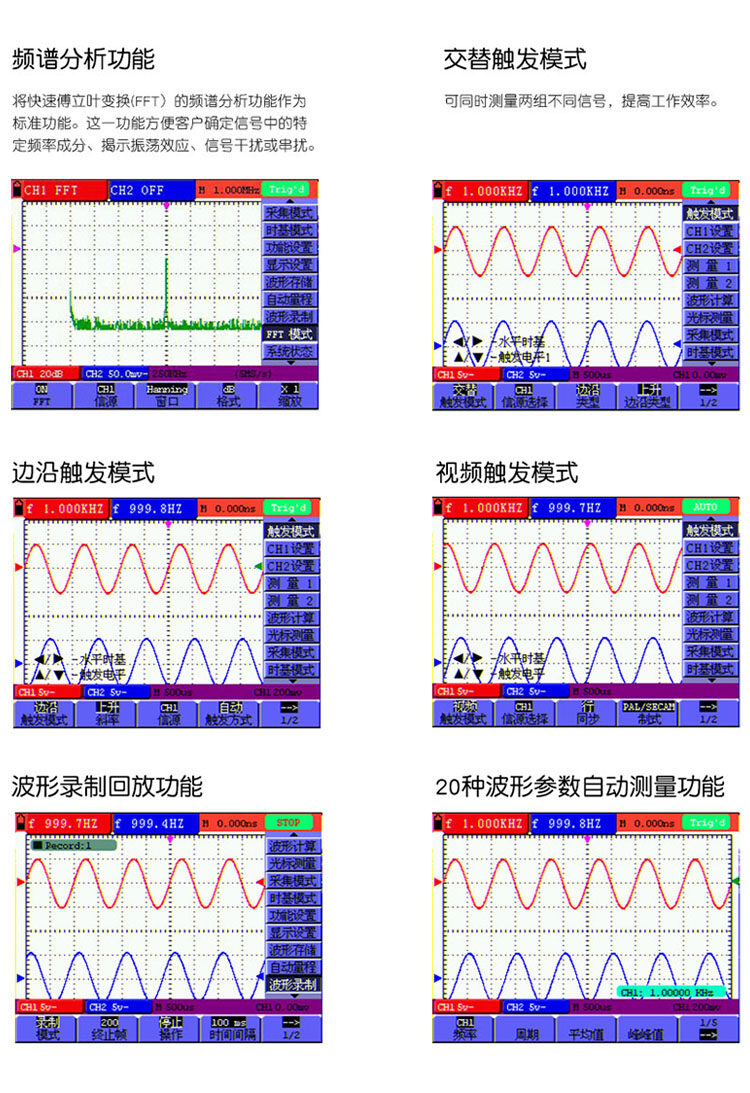

+ 多种高级触发功能，可调触发灵敏度
+ 自带锂电池，便于长时间户外工作
+ 全自动量程功能，方便检测与调试
+ 支持SCPI功能
+ 3.7英寸彩色液晶显示屏幕，让您在强光下也能清晰读数
产品介绍

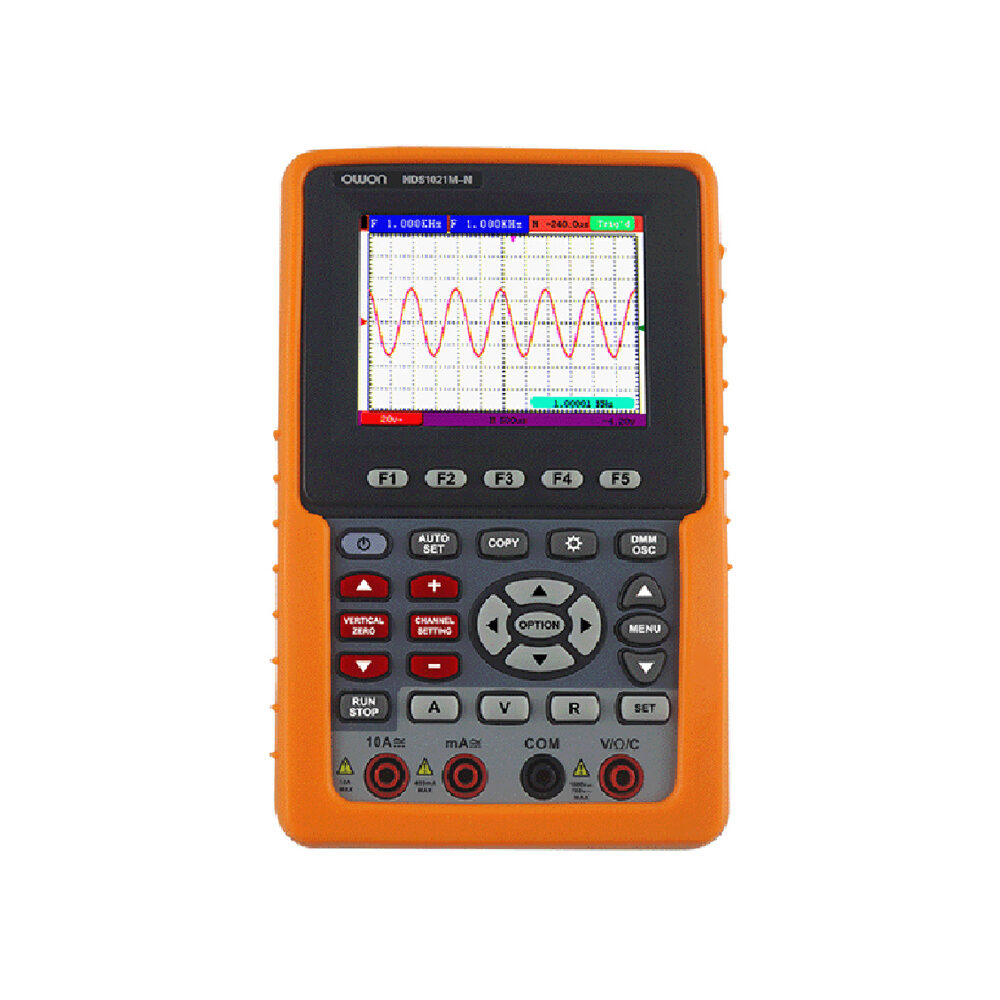

HDS-N系列单通道手持数字示波器
技术参数
| 型号 | HDS1021M-N | HDS2061M-N | HDS3101M-N | |
|---|---|---|---|---|
| 带 宽 | 20MHz | 60MHz | 100MHz | |
| 实时采样率 | 500MS/s | 1GS/s | ||
| 上升时间 （BNC上典型的） | ≤17.5ns | ≤5.8ns | ≤3.5ns | |
| 存储深度 | 24K | |||
| 通 道 | 单通道 | |||
| 显 示 | 3.7英寸TFT（真彩色）液晶屏幕 | |||
| 时间间隔（△T） 测量精确度 | 单次：±（1采样间隔时间+100ppm×读数+0.6ns）, >16个平均值：±（1采样间隔时间+100ppm×读数+0.4ns） | |||
| 输入耦合 | 直流、交流、接地 | |||
| 输入阻抗 | 1MΩ±2%，与20pF±5pF并联 | 1MΩ±2%，与15pF±5pF并联 | ||
| 时基范围 | 5ns/div~100s/div， 按1~2.5~5进制方式步进 | 5ns/div~100s/div，按1~2~5进制方式步进 | ||
| 垂直灵敏度 | 5mV/div~5V/div(在输入BNC处) | |||
| 垂直分辨率 | 8bit | |||
| 最大输入电压 | 400V(DC+AC峰值、1MΩ输入阻抗)（10：1探头衰减） | |||
| 触发类型 | 边沿触发 | 上升沿、下降沿 | ||
| 视频触发 | 行、场、奇场、偶场、任意行触发 | |||
| 触发方式 | 自动、正常、单次 | |||
| 自动测量 | 峰-峰值、平均值、均方根值、频率、周期、最大值、最小值、顶端值、底端值、幅度、过冲、预冲、上升时间、下降时间、正脉冲、负脉宽、正占空比、负占空比、延迟A→B↑、延迟A→B↓ | |||
| 直流增益精确度 | ±3% | |||
| 存储波形 | 4组波形 | |||
| 李沙育图形 | 带宽 | 满带宽 | ||
| 相位差 | ±3 degrees | |||
| 光标测量 | 光标间电压差（△V），光标间时间差（△T） | |||
| U盘拷贝功能 | 不支持 | 支持，可链接U盘进行存储 | ||
| 标准接口 | USB | |||
| 电 源 | 电源适配 / 电池 | |||
| 电 池 | 自带锂电池7.4V，2200mAh | 自带锂电池7.4V，3500mAh | ||
| 尺 寸 | 180mm (长)×113mm (高)×40mm (宽) | |||
| 重 量 | 645克（主机） | |||
标配附件
电源线
探极
探笔校正笔
万用表测试表笔
USB数据线
驱动光盘
适配器

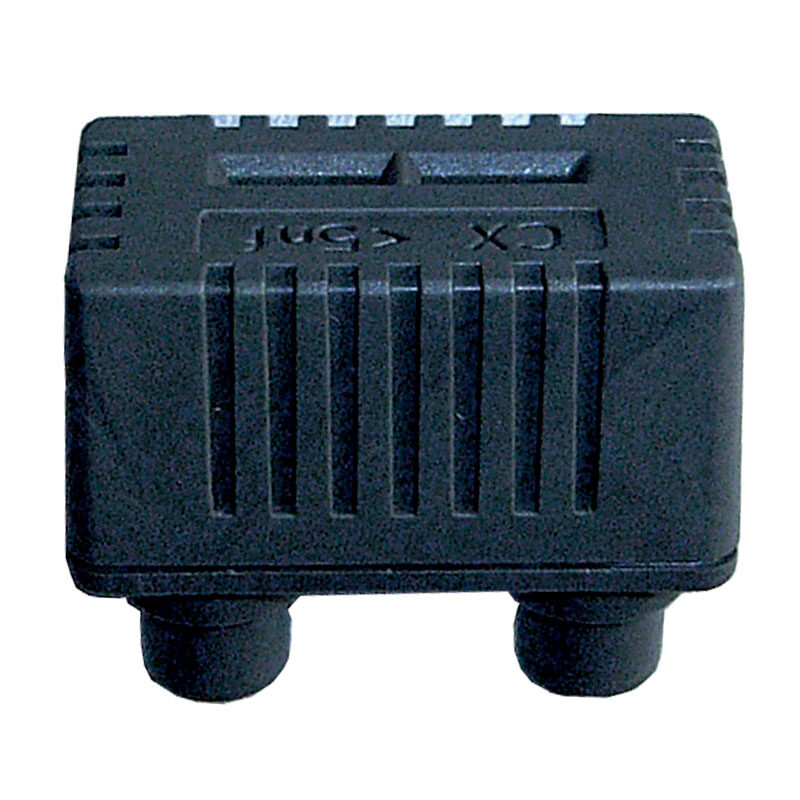

电容模块

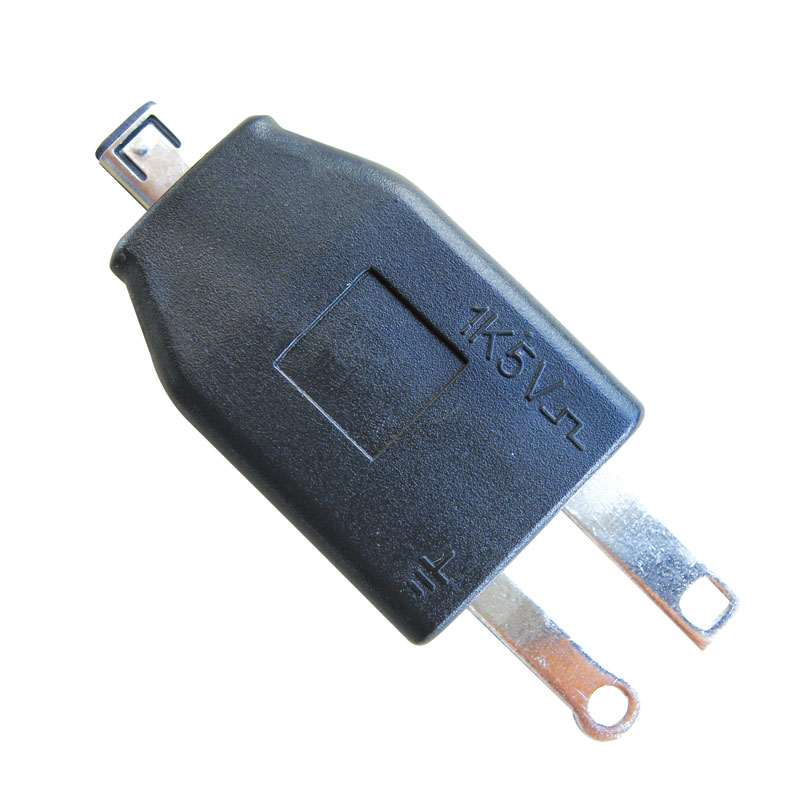

信号端子

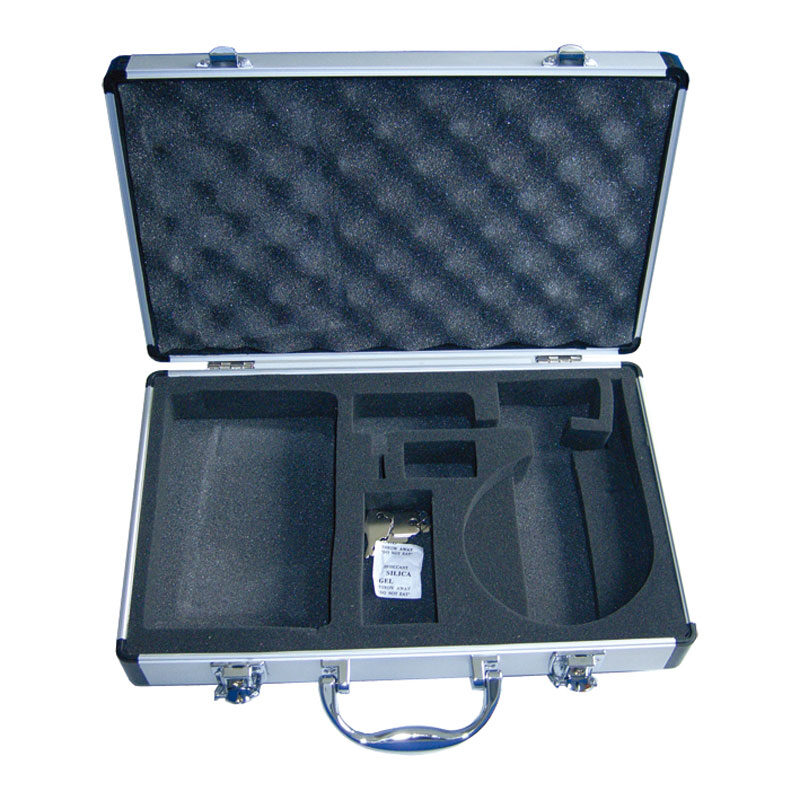

铝箱（选配）
软包
产品说明书
