规格参数
产品亮点

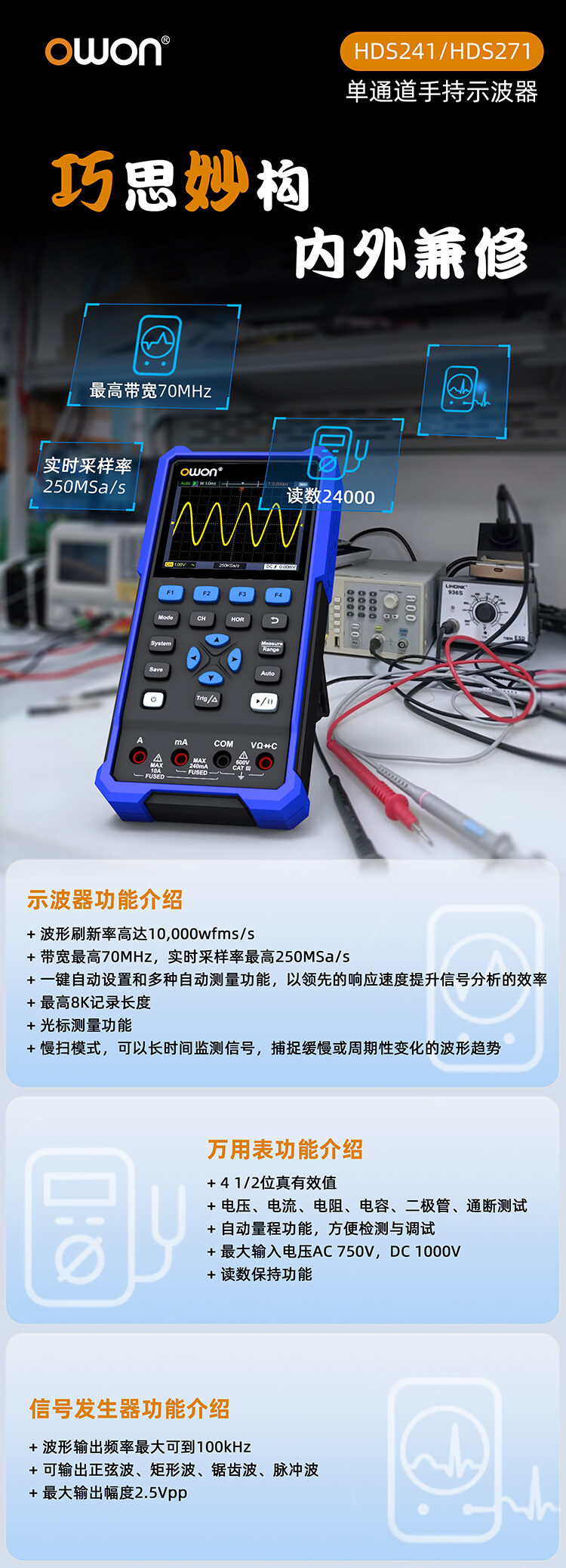

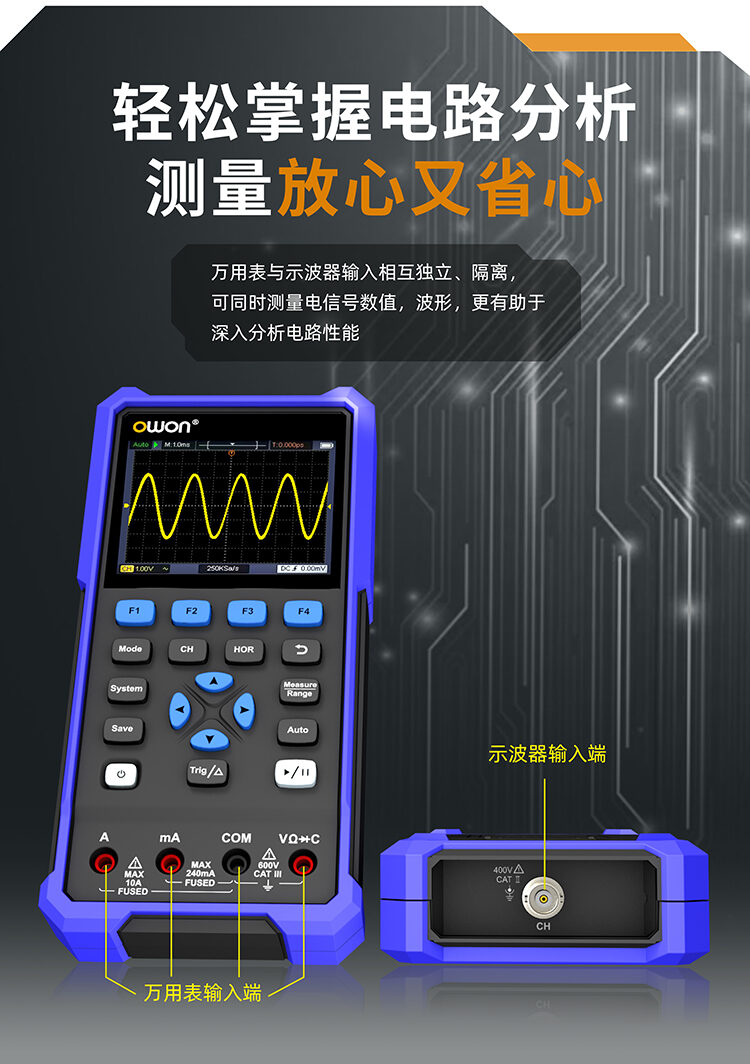

- 示波器+万用表+信号源多功能合一
- 最高70MHz带宽，250MSa/s实时采样率
- 4 1/2位真有效值万用表，支持电压、电流、电阻、电容、二极管、通断测试
- 波形输出频率最大可到100kHz， 可输出正弦波、矩形波、锯齿波、脉冲波

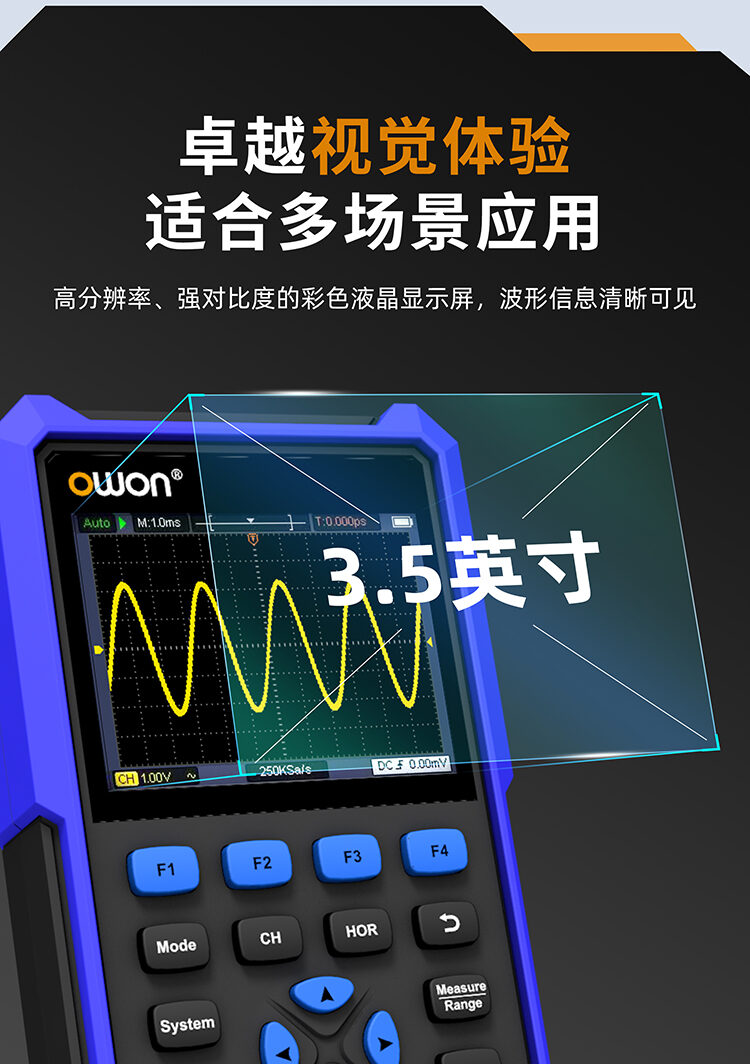

- 3.5英寸高分辨率、高对比度的彩色液晶显示，适合户外环境使用

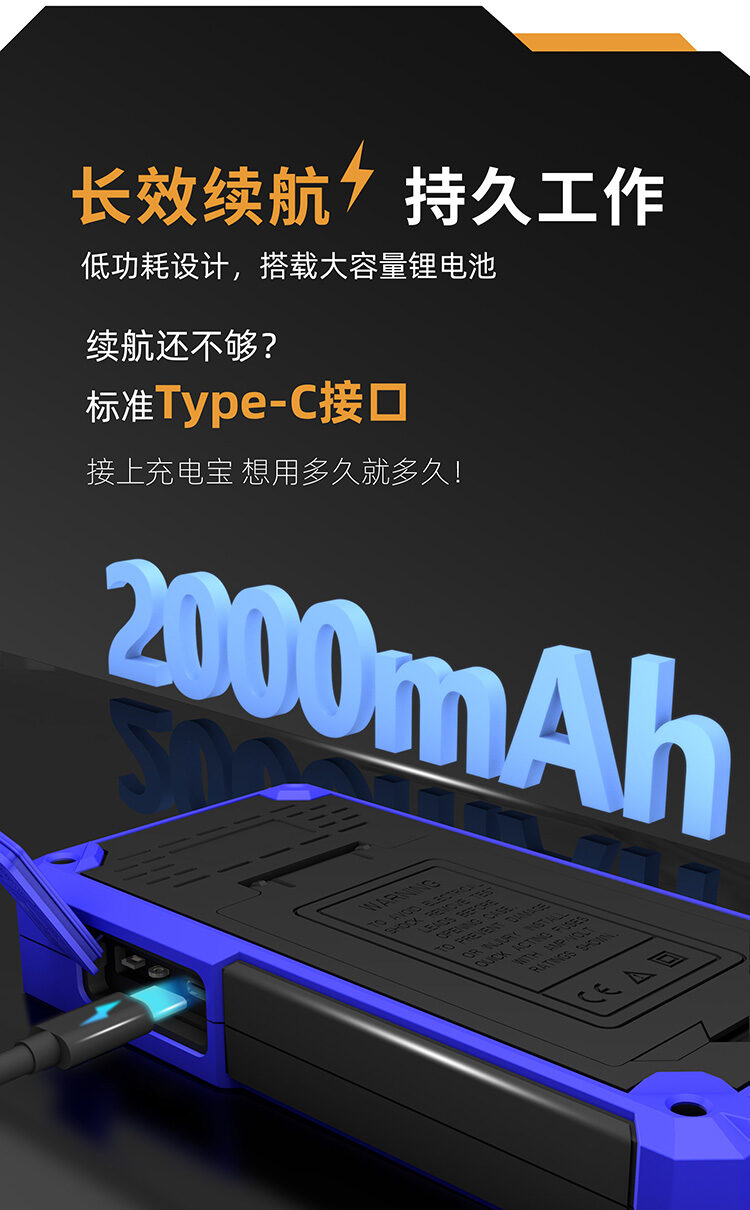

- 锂电池供电

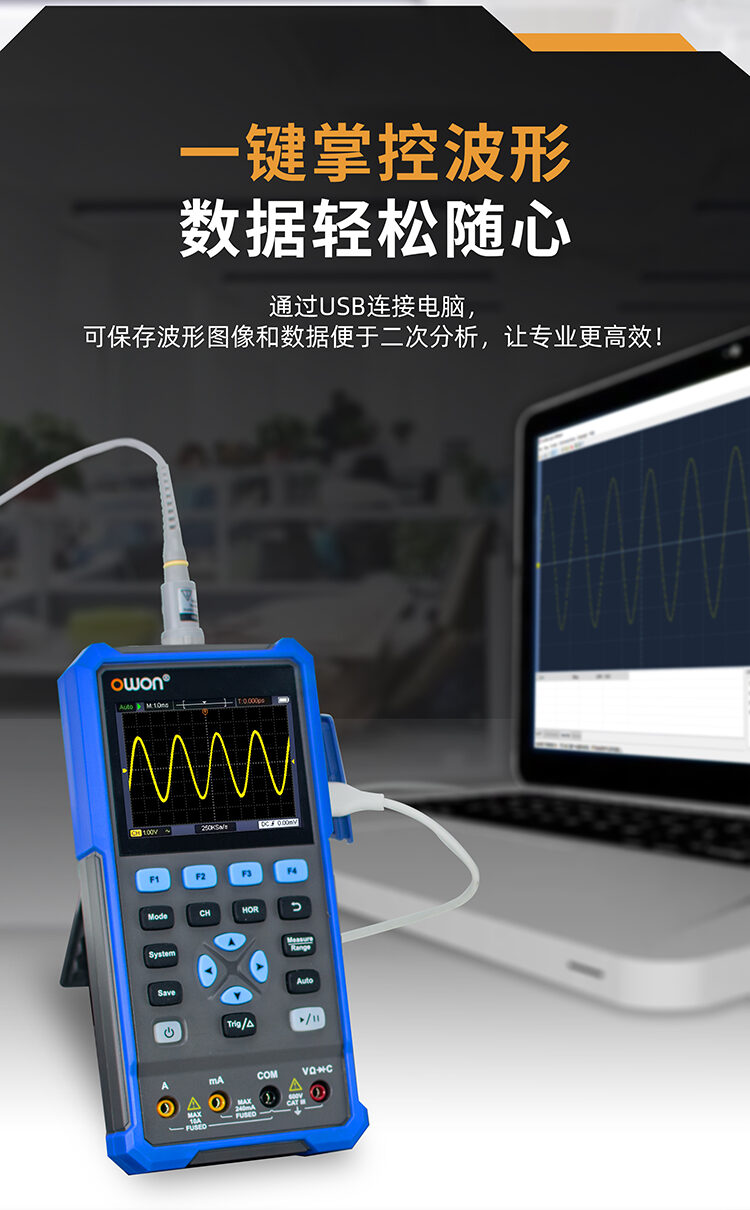

- USB Type-C接口，支持充电宝供电，支持上位机连接
- 支持SCPI通信功能，方便二次开发
产品介绍
技术参数
|
型号 |
HDS241 |
HDS271 |
|
带 宽 |
40MHz |
70MHz |
|
通 道 |
单通道 |
|
|
实时采样率 |
250MSa/s |
|
|
采样模式 |
正常、峰值采样 |
|
|
存储深度 |
4K或8K可选 |
|
|
显 示 |
3.5英寸LCD |
|
|
波形刷新率 |
10000 wfrms/s |
|
|
输入耦合 |
直流、交流、接地 |
|
|
探头衰减系数 |
1X,10X,100X,1000X,10000X |
|
|

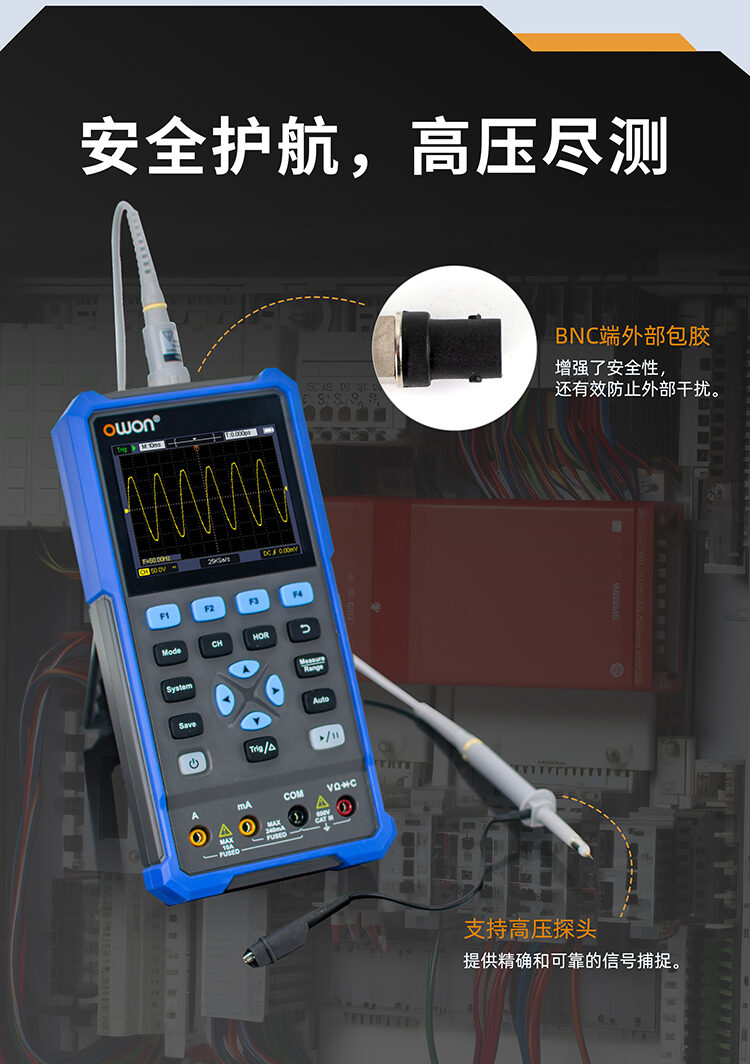

最大输入电压 |
400V(DC+AC峰值) |
|
|
时基范围 |
5ns/div~1000s/div，按1~2~5进制步进 |
|
|
垂直灵敏度 |
10mV/div~10V/div |
|
|
触发类型 |
边沿触发 |
|
|
触发方式 |
自动、正常、单次 |
|
|

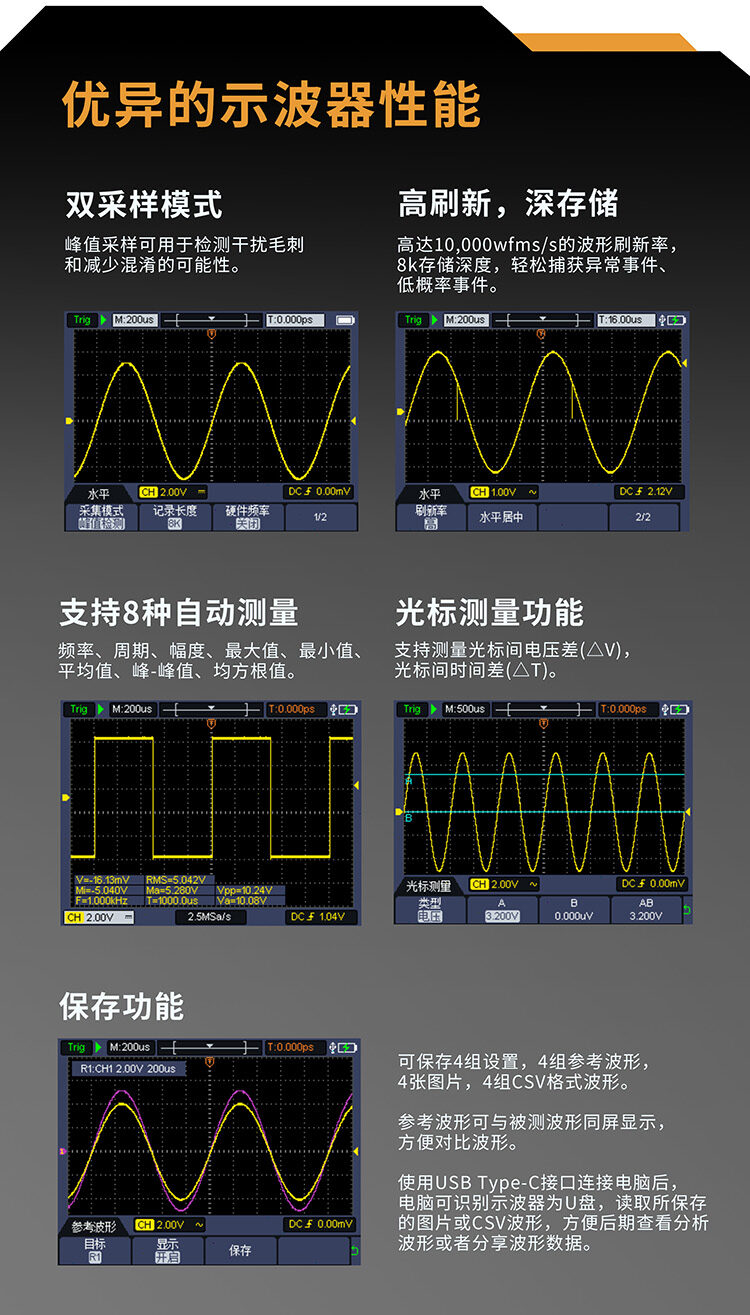

自动测量 |
频率、周期、幅度、最大值、最小值、平均值、峰-峰值、均方根值 |
|
|
光标测量 |
光标间电压差（△V），光标间时间差（△T） |
|
|
通信接口 |
USB TYPE-C |
|
标配附件
探笔校正笔
万用表测试表笔
快速指南
探笔
Type-C数据线
