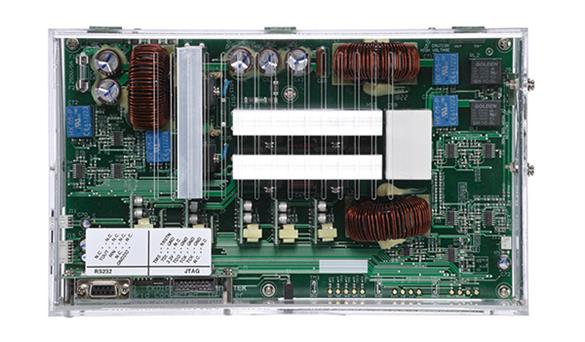

产品概述
过程进行问题导向之学习，根据转换器规格进行量化设计其电力重路与控制器↑并籍由PSIM模拟憩钲，SimCoder撰写程序过程，让用户更 深入
晾解单相光伏逆变器之相关技术。
PSIM是专为电力电子、马达驱动及电力转换等系统所设计之仿真软件，具有仿真、设计及硬件电路实现等全方位能力，其特点包含:功能全面、元
件完整、仿真速度快、仿真结果精确及容易使用等↑是目前国际学术兴产业常用之教学与研发软件。
实验1 :升壁式转换器(Boost Converter)
主要学习PWM切换升压式转换器之原理及工作模式，透过PEK-510模块了解电屋及电流之量测方法，同时学警TI F28335 DSP IC脚位、PWM及
A/D硬件之设定↑并了解如何利用RS-232进行DSP内部信号之控制与量测。
实验2 :升历式转换器之输入电壁控制(Input Voltage Control of Boost Converter)
主要学习升压式转换器之小讯号模型推导，并学习输入重 座控制法↑针对硬件进行规划后透过SimCoder进行程序撰写。
实验3 :升压式转换器之最大功率点追踪(MPPT Control of Boost Converter)
了解PV模块特性及各式MPPT方法，学习扰动观察法之SimCoder程序撰写，
并透过PEK-510之升么式转换器来确认宝验结果。
实验4 :单相升压独立式逆变器(Single Phase Boost Stand-alone Inverter)
主要学习单相逆变器之建模↑并学习电压迥路及电流迥路控制器之设计↑针对硬件进行规划后透过SimCoder进行程序撰写。
实验5 :单相并网逆变器(Single Phase Grid-connected Inverter)
了解单相市电并联逆变器基本原理及结构↑同时学习单相并联逆变器之锁相迥路设计方法，并学习重压迥路及鼋流迥路控制器设计， 针对市电并联逆
爱器进规划后透过SimCoder进行程序撰写:
实验6 :单相光伏并网逆变器(Single Phase PV Grid-connected Inverter)
了解光伏并网逆变器之原理及结构，并将升屋式转换器与单相逆变器结合形成光伏并网逆变器之寅验↑进行规划后透过SimCoder进行程序撰写。
实验7 :单相光伏并网逆变器PQ控制(PQ Control of single-phase PV Grid-connected Inverter)
了解智能型逆变器之寅功管理舆虚功注入之验证能力↑并针对硬件进行规划后透过SimCoder进行程序撰写。
实验8 :单相逆变器之孤岛保护(Single Phase Islanding Protection Inverter)
了解孤岛保护的目的及孤岛测试验证的方法，并针对硬件进行规划后透过SimCoder进行程序撰写。
更多详细信息，请参阅PEK-510手册。
产品特性
- 提供电力电子之分析、设计、模拟与寅作验证
- 使完全不会DSP韧体撰高的学员能轻松完成程序撰写，快速进入数字控制领
- 域
- 提供完整的售后服务
- 提供完备的实验教材
- 提供教具各部份重路固檔
- 提供DSP硬件规划、设定及程序刻录方法
- 提供详尽的实验电路原理兴设计
技术规格
📎 本技术规格已收录于本页下方「📎 产品资料」阅览区，可在线查阅。
标配与配件
|
标准配件 |
|
光盘片(内含PSIM范例文件及教学文件)、端子、RS-232通讯线 |
|
选购配件 |
|
|
PEK-003 |
具隔离RS-232界面之TMS320F28335实验板 |
|
PEK-005(A) |
多组输出辅助电源 |
|
PEK-006 |
具隔离之JTAG刻录适配器 |
|
* PEK-510 数字控制模块必要配件：PEK-005A × 1及PEK-006 × 1 |
|
