规格参数
产品概述

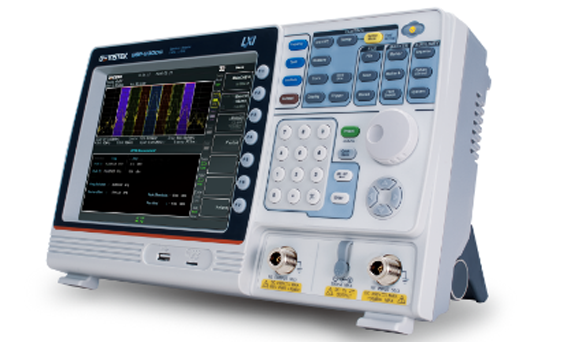

GSP-9300B是一款满足一般性RF测量需求的3GHz频谱分析仪，它提供0.025ppm的环境温度频率稳定度与1ppm/year的长期频率稳定度；内置前置放大器，底噪最低可达-149dBm/Hz；还有超过20种测量应用，如AM/FM调变信号分析、信号信道分析、CATV参数测试，且搭配TG选配可进行元件之频率响应或功率线性度等测试。
信号监控处理部分，GSP-9300B提供了Topographic显示模式，利用色温可以分辨连续出现或偶发的信号；Spectrogram模式是在频谱的显示上加上时间轴的显示，可以观察信号频率在时间上的变化情况，而双视窗模式则可针对两个视窗个别进行参数设定；此外还提供友善的使用者界面如状态图标显示、在线说明、支持多国语言、快速储存等；在界面与软件的支持上，提供USB/RS-232/LXI/MicroSD/GPIB（选配）/以及专属PC软件、IVI Driver。
另外GSP-9300B针对生产线环境提供便利的设置，提供预先设定开机时间、序列功能以及限制线测定…等功能，透过专利的导热设计，大幅度缩短热机所需要的时间，加速生产流程；在配备的选择上，提供信号追踪器、携带包、电池模块、EMI天线组与机架配件，不论是外出测试或者建构在自动测试系统上，轻巧的设计可以满足各种场域。
综合上述所提，GSP-9300B是具备稳定、轻巧且适合各种应用测量的测试设备，对于在教育市场、生产线环境、一般通用信号监控等
产品特性
- 频率范围：9kHz ~ 3 GHz
- 频率稳定度：0.025ppm 老化率：1ppm
- 内置前置放大器、50dB衰减器、程序功能
- RBW: 1Hz ~ 1MHz（3dB）
- 底噪：-149dBm/Hz (@前置放大器开启)
- 内置 AM/FM 解调分析功能
- 内置P1dB, 谐波, 通道功率, N-dB 带宽, OCBW, ACPR, SEM, TOI, CNR, CTB, CSO, Noise Marker, 频率计数, 时域功率, 门闸扫描测试
- 内置光谱图, 拓谱图与分割窗口模式
- 远程控制接口：LAN, USB, RS-232
- 选配：跟踪源、GPIB接口、电池组
技术规格
快速选型
| 型号 | 频率范围 | 功能 | 显示模式 | 扫描时间 | 标配接口 |
| GSP-9330 | 9KHz-3.25GHz | EMI,P1dB，AM,FM,ASK,FSK,2FSK | 光谱、拓扑、频谱 | 204us | USB/RS232 |
| GSP-9300B | 9KHz-3GHz | P1dB | 光谱、拓扑、频谱 | 204us | USB/RS232 |
| GSP-730 | 150KHz-3GHz | 30KHz，100KHz，300KHz，1MHz | 频谱 | 300ms | USB/RS232 |
| GSP-818 | 9KHz-1.8GHz | 10Hz-500KHz，1-10步进 | 频谱 | 10ms | USB/LAN |
| 详细规格 | ||
| 频率 | ||
| 频率 | ||
| 范围 | 9 kHz to 3 GHz | |
| 设定分辨率 | 1 Hz | |
| 频率参考源 | ||
| 准确度 | ±[(最后调校周期x老化率) +温度的稳定度+电压供给的稳定度 | |
| 老化率 | ±1 ppm max. | 调校后经过1年时间 |
| 温度的稳定度 | ±0.025 ppm | 0 to 50 °C |
| 电压供给的稳定度 | ±0.02 ppm | |
| 频率读值稳定度 | ||
| 开始、停止、中心、标记 | ±(频率显示值 x 频率参考源的准确度 + 10% x 解析带宽 + 频率分辨率1) | |
| 扫描点数 | 最多601，最少6 | |
| 标记计数器 | ||
| 分辨率 | 1 Hz, 10 Hz, 100 Hz, 1 kHz | |
| 准确度 | ±(频率显示值 x 频率参考源的准确度 + 计频器的分辨率) | RBW/Span >=0.02 ;Mkr level to DNL>30 dB |
| 频距 | ||
| 范围 | 0 Hz (zero span), 100 Hz to 3 GHz | |
| 分辨率 | 1 Hz | |
| 准确度 | ±频率分辨率 | RBW : 自动 |
| 相位噪声 | ||
| 距离载波信号的偏移量 | Fc =1 GHz; RBW = 1 kHz, VBW = 10 Hz; Average ≥ 40 | |
| 10 kHz | <-88 dBc/Hz | 典型值 |
| 100 kHz | <-95 dBc/Hz | 典型值 |
| 1 MHz | <-113 dBc/Hz | 典型值 |
| 解析带宽滤波器 | ||
| 滤波器带宽 | 1Hz 至1MHz，採1-3-10 的順序 | -3dB 带宽 |
| 200 Hz, 9 kHz, 120 kHz, 1MHz | -6dB 带宽 | |
| 准确度 | ± 8%, RBW = 1MHz | 标示值 |
| ± 5%, RBW < 1MHz | 标示值 | |
| 形状系数 | < 4.5:1 | 典型的带宽比率：-60dB:-3dB |
| 视讯带宽滤波器 | ||
| 滤波器带宽 | 1 Hz 到 1 MHz 采 1-3-10 顺序 | -3dB 带宽 |
| 振幅 | ||
| 量测范围 | 100 kHz to 1 MHz | 由显示平均噪声位准（DANL）到+18dBm |
| 1 MHz to 10 MHz | 由显示平均噪声位准（DANL）到+21dBm | |
| 10 MHz to 3 GHz | 由显示平均噪声位准（DANL）到+30dBm | |
| 衰减器 | ||
| 输入衰减器范围 | 0 到50 dB，能以1 dB 为单位进行调整 | 自动或者手动设定 |
| 最大安全输入位准 | ||
| 平均的连续功率 | ≤ +33 dBm | 输入衰减器的设定≥10 dB |
| 直流电压 | ± 50 V | |
| 1dB增益压缩 | ||
| 输入混波器端的总功率 | > 0 dBm | 典型值；fc ≥50 MHz；关闭前级放大器 |
| 前级放大器端的总功率 | > -22 dBm | 典型值；fc ≥50 MHz；开启前级放大器 |
| 混波器的功率位准（dBm）＝输入功率（dBm）－输入衰减量（dB） | ||
| 显示平均噪声位准 (DANL) | ||
| 关闭前级放大器(Preamp off) | RF衰减量0 dB；RF输入端连接50奥姆负载; RBW 10 Hz；VBW 10 Hz；频距500Hz ; 参考位准-60 dBm; 轨迹平均≥ 40次 | |
| 9 kHz to 100 kHz | < -93 dBm | 标示值 |
| 100 kHz to 1 MHz | < -90 dBm - 3 x (f/100 kHz) dB | |
| 1 MHz to 2.7 GHz | < -122 dBm | |
| 2.7 GHz to 3 GHz | < -116 dBm | |
| Preamp on | RF衰减量0 dB；RF输入端连接50奥姆负载; RBW 10 Hz；VBW 10 Hz；频距500Hz ; 参考位准-60 dBm; 轨迹平均≥ 40次 | |
| 100 kHz to 1 MHz | < -108 dBm - 3 x (f/100 kHz) dB | 标示值 |
| 1 MHz to 10 MHz | < -142 dBm | |
| 10 MHz to 3 GHz | < -142 dBm + 3 x (f/1 GHz) dB | |
| 位准显示范围 | ||
| 刻度 | 对数, 线性 | |
| 单位 | dBm, dBmV, dBuV, V, W | |
| 标记位准读值 | 0.01 dB | 对数刻度 |
| 0.01 % of reference level | 线性刻度 | |
| 位准显示模式 | 轨迹, Topographic, Spectrogram | 单一/分割窗口 |
| 轨迹数量 | 4 | |
| 检波器 | 正峰值、负峰值、取样、一般及RMS(非视频) | 可在不同轨迹下分别设定 |
| 轨迹功能 | 清除/写入；最高值/最低保持；检视轨迹；空白；平均运算 | |
| 绝对振幅精度 | ||
| 基准参数 | 中心频率160MHz, 10kHz RBW, 1kHz VBW, 频距100kHz, 对数单位, 1dB/每格, 峰值侦测模式, 温度20~30 ℃, 信号 0dBm | |
| 关闭前级放大器 | ± 0.3 dB | 参考位准 0dBm, 衰减量10dB |
| 开启前级放大器 | ± 0.4 dB | 参考位准 -30dBm, 衰减量0dB |
| 频率响应 | ||
| 关闭前级放大器 | 衰减量10 dB，参考频率：160 MHz，20到30度C | |
| 100 kHz to 2.0 GHz | ± 0.5 dB | |
| 2GHz to 3 GHz | ± 0.7 dB | |
| 开启前级放大器 | 衰减量0 dB，参考频率：160 MHz，20到30度C | |
| 1 MHz to 2 GHz | ± 0.6 dB | |
| 2 GHz to 3GHz | ± 0.8 dB | |
| 输入衰减切换不确定度 | ||
| 衰减器设定 | 0 到50 dB，以1 dB 为单位进行调整 | |
| 不确定度 | ± 0.25 dB | 参考点：160MHz, 10dB 衰减量 |
| 解析带宽滤波器切换不确定度 | ||
| 1 Hz to 1 MHz | ± 0.25 dB | 参考点：10kHz RBW |
| 位准量测不确定度 | ||
| 整体振幅准确度 | ± 1.5 dB | 20到30度C, 频率>1MHz, 信号输入0至-50dBm, 参考位准0至-50dBm, 输入衰减量10dB, RBW 1kHz, VBW 1kHz, 信号校正后, 前级放大器关闭 |
| ± 0.5 dB | 典型值 | |
| 旁生噪声响应 | ||
| 二次谐波失真 | 关闭前级放大器；信号输入位准：-30 dBm, 0dB衰减量 | |
| +35 dBm | 典型值; 10 MHz < fc < 775 MHz | |
| +60 dBm | 典型值; 775 MHz ≤ fc < 1.5 GHz | |
| 三阶交互调变 | 关闭前级放大器；信号输入位准：-30 dBm, 0dB衰减量 | |
| > 1dBm | 300 MHz to 3 GHz | |
| 与输入端相关的旁生噪声 | < -60 dBc | 输入信号-30 dBm,衰减量为0 dB, 20到30度C |
| 残留响应 (内在的) | <-90 dBm | 输入端连接50奥姆负载；RF 衰减量为0 dB；关闭前级放大器 |
| 扫频 | ||
| 扫频时间 | ||
| 范围 | 204us to 1000 s；50 us to 1000 s | 频距>0Hz；频距等于0Hz, 最小时间分辨率10us |
| 扫频模式 | 连续, 单次 | |
| 触发源 | 自由撷取；影像信号；外部信号 | |
| 触发斜率 | 正或负的信号缘 | |
| 前置放大器 | ||
| 频率范围 | 1 MHz to 3 GHz | |
| 增益 | 18 dB | 标示值, 标准机器已内建 |
| 正面板输入/输出 | ||
| RF输入 | ||
| 接头类型 | N型母座 | |
| 阻抗值 | 50奥姆, 标示值 | |
| VSWR | <1.6 :1 | 300kHz 到3GHz, 输入衰减≥ 10 dB |
| 外部供应电源 | ||
| 接头类型 | SMB公座 | |
| 电压/电流 | 最大 +7Vdc, 500mA | 含短路保护 |
| USB主控端 | ||
| 接头类型 | A型接头 | |
| 通讯协议 | 版本2.0 | 支援全速/高速/低速 |
| Micro SD插槽 | ||
| 通讯协议 | SD 1.1版 | |
| 支援卡别 | MicroSD, MicroSDHC | 最大至32GB可使用 |
| 背面板输入/输出 | ||
| 参考输出 | ||
| 接头类型 | BNC 母座 | |
| 输出频率 | 10 MHz | 标示值 |
| 输出振幅 | 3.3V CMOS | |
| 输出阻抗 | 50 奥姆 | |
| 参考输入 | ||
| 接头类型 | BNC 母座 | |
| 输入参考频率 | 10 MHz | |
| 输入振幅 | -5 dBm至 +10 dBm | |
| 频率锁定范围 | 在±5ppm的输入参考频率至内 | |
| 警示输出 | ||
| 接头类型 | BNC母座, | 开集电极控制 |
| 触发输入/门闸扫描输入 | ||
| 接头类型 | BNC母座 | |
| 输入振幅 | 3.3V CMOS | |
| 切换 | 自动切换 | |
| LAN (TCP/IP)界面 | ||
| 接头类型 | RJ-45 | |
| 标准 | 10Base-T; 100Base-Tx; Auto-MDIX | |
| USB被控端 | ||
| 接头类型 | B型接头 | 仅适合远程控制, 支持USBTMC |
| 通讯协议 | 版本2.0 | 支援全速/高速 |
| 中频输出 | ||
| 接头类型 | SMA 母座 | |
| 阻抗 | 50奥姆 | 标示值 |
| 中频频率 | 886 MHz | 标示值 |
| 输出准位 | -25 dBm | 10dB衰减量, RF输入：0dBm @1GHz |
| 耳机输出 | ||
| 接头类型 | 3.5mm立体声插槽, 有线单声道操作 | |
| RS-232界面 | ||
| 接头类型 | D-sub 9-pin 母座 | Tx,Rx,RTS,CTS |
| GPIB界面 (选配) | ||
| 接头类型 | IEEE-488 总线接头 | |
| AC电源输入 | ||
| 电源供应 | AC 100 V to 240 V, 50 / 60 Hz自动档位选择 | |
| 电池模块(选配) | ||
| 电池模块 | 6 cells, 可充电式锂电池, 3S2P | 符合UN38.3规范 |
| 电压 | 直流11.1V | |
| 容量 | 5200 mAh / 56Wh | |
| 一般规格 | ||
| 内部数据储存量 | 内建16MB | |
| 功率消耗 | <65 W | |
| 暖机时间 | < 30 分钟 | |
| 温度范围 | +5 °C to +45 °C | 操作范围 |
| -20 °C to + 70 °C | 储存范围 | |
| 尺寸 &重量 | 210 x 350 x 100 (mm)8.3 x 13.8 x 3.9 (in)&4.5 kg (9.9 lb) | 概约包括全部选配(基本+信号追踪器+GPIB接口+电池模块) |
| 追踪产生器(选配) | ||
| 输出频率范围 | 100 kHz to 3 GHz | |
| 输出功率位准范围 | -50 dBm至0 dBm，以0.5 dB为单位进行调整 | |
| 绝对准确度 | ± 0.5 dB | 参考点：160MHz, -10dBm, 10dB衰减量, 20到30度C |
| 输出平坦度 | 参考点 160MHz, -10dBm | |
| 100 kHz to 2 GHz | ± 1.5 dB | |
| 2 GHz to 3 GHz | ± 2 dB | |
| 输出位准切换不准确度 | ± 0.8 dB | Referenced to -10 dBm |
| 谐波 | < -30 dBc | 典型值, 输出准位-10dBm |
| 反向电压 | 最大+30dBm | |
| 接头类型 | N型母座 | |
| 阻抗 | 50奥姆 | 标示值 |
| 输出VSRW | < 1.6:1 | 300 kHz 到3 GHz，输入衰减器：≥12 dB |
标配与配件
选购Opt.01 跟踪源
Opt.02 电池模块
Opt.03 GPIB接口
选购配件
GSC-009 可携式背包
GRA-415 机架面板
订购信息
GSP-9300B 3GHz 频谱分析附件
电源线、简易手册
（含使用手册、程序指令集手册、SpectrumShot 软件、SpectrumShot 简易手册及IVI驱动程序）
