GPP-1000系列可编程单通道直流电源

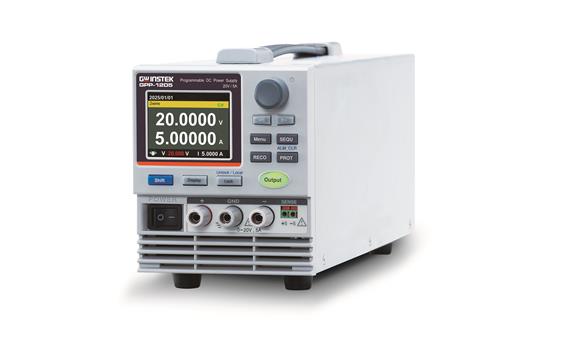

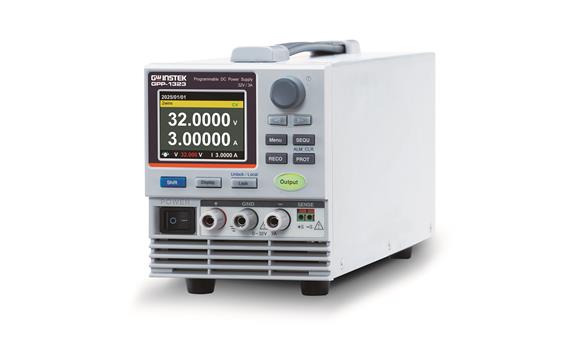

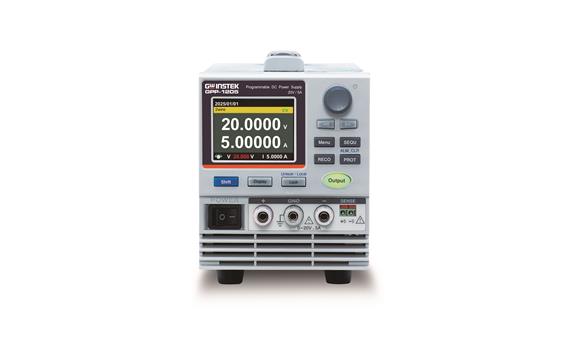

型号：GPP-1323 / GPP-1205

分类国货精品 > EVERFINE > 电子测量设备 > 直流电源摘要确保精密测试多样化测试用户追踪测试后续分析更高功率测试

🔧 我要报修 🧰 保养申请我要询价

用途场景

研发实验室研发、新产品开发、技术研究

生产生产线检测、工艺控制、制造过程监控

品控质量检验、来料检测、成品测试

合规认证计量检测、仪器校准、精度验证

教学实训教学实验、技能培训、实训演示

维修设备维修、故障诊断、维护保养

规格参数

产品概述

GPP-1000系列是一款高精度可程序化直流电源供应器，其电压分辨率达1 mV / 0.1 mV，电流则提供三档分辨率，最高可达1 𝛍A / 0.1 𝛍A，确保精密测试的准确性。此设备支持定电压(CV)与定电流(CC)模式，并具备电源与电子负载切换功能，适用于多样化的测试环境。该系列有两个机种，GPP-1205 (20 V/ 5 A/ 100 W) 和 GPP-1323 (32 V/ 3 A/ 96 W)，提供灵活的输出功率选择。

GPP-1000系列内建Remote Sense 远程感测，补偿因导线产生的电压降，确保准确输出。此外设备提供数据收集与记录功能，方便用户追踪测试数据，进行后续分析。为提升灵活性，GPP-1000系列具备四串联或四并联的外部串并联功能，适用于更高功率的测试需求。

在安全性方面，GPP-100W内建OVP(过电压保护)、OCP(过电流保护)、OTP(过温度保护)、极性接反保护，确保设备与负载的稳定运行。同时，面板锁定功能可防止误触操作，提升使用安全性。通讯接口支持USB TMC/CDC、LAN，并可选购GPIB，满足远程控制需求。而设备配备 2.4 寸TFT-LCD 显示屏，提供清晰的数据显示，并搭载智能型温控风扇，有效降低噪音并提升散热效率。

产品特性

2.4寸 TFT-LCD屏幕
电压的设定/回读分辨率：1 mV / 0.1 mV
电流提供三档的设定/回读分辨率：0.1 mA/ 0.01 mA (H), 10 µA/ 1 µA (M), 1 µA/ 0.1 µA (L)
三种屏幕显示
负载功能/序列功能/输出开启&关闭延迟功能/数据记录功能
电压电流斜率控制功能
泄放电路控制
提供电压平均功能(Off, High, Middle, Low)
可设定外部串并联功能
Remote sense设计可进行电压补偿功能
提供OVP, OCP, OTP, 极性接反保护功能
提供USB TMC/CDC、LAN、GPIB(Option)通讯界面
温控风扇设计
支援机架GRA-441-J/E

技术规格

规格
		GPP-1323	GPP-1205
额定输出
输出电压		0.000 V to 32.000 V	0.000 V to 20.000 V
输出电流		0.0000 A to 3.0000 A	0.0000 A to 5.0000 A
输出功率		96 W	100 W
定电压操作
电源调整率		± (0.01 % of setting + 3 mV)
负载调整率		≤ 0.01 % + 3 mV (rating current ≤ 3 A)
		≤ 0.02 % + 5 mV (rating current > 3 A)
瞬态响应		< 100 µs
纹波噪声		0.8 mVrms
设定范围		0 V to 33.600 V	0 V to 21.000 V
上升时间		≤ 100 ms
下降时间		≤ 100 ms
最大 Remote Sensing补偿电压 (Single Line)		0.5V

温度系数 (TYP.)		300 ppm/℃
定电流操作
电源调整率		≤ 0.1 % + 3 mA
负载调整率		≤ 0.1 % + 3 mA
设定范围		0 A to 3.1500 A	0 A to 5.2500 A
纹波噪声 (Arms)		≤ 2 mArms
温度系数 (TYP.)		300 ppm/℃
分辨率
电压	编程/回读	1 mV / 0.1 mV
电流	编程/回读	(High) 0.1 mA / 0.01 mA; (Middle) 10 µA / 1 µA; (Low) 1 µA/ 0.1 µA
METER
满量程	电压/电流	33.6000 V / 3.1500 A	21.0000 V / 5.2500 A
编程分辨率	电压/电流	5 digits / 5 digits
回读分辨率	电压/电流	6 digits / 6 digits
设定精度		电压: ± (0.03 % of reading + 10 mV);电流: ± (0.3 % of reading + 10 mA) (H)
		电流: ± (0.3 % of reading + 1 mA) (M); 电流: ± (0.3 % of reading + 0.1 mA) (L)
回读精度		电压: ± (0.03 % of reading + 10 mV); 电流: ± (0.3 % of reading + 10 mA) (H)
		电流: ± (0.3 % of reading + 1 mA) (M); 电流: ± (0.3 % of reading + 0.1 mA) (L)
直流负载模式
显示	电压	3.000 V to 32.000 V	3.000 V to 20.000 V
	电流	0 A to 3.0000 A	0 A to 5.0000 A
	功率	96 W	100 W
CV 模式	设定范围	3.000 V to 32.000 V	3.000 V to 20.000 V
	设定/回读	≤ 0.1 % + 30 mV
	分辨率	1 mV
CC 模式	设定范围	0 A to 3.0000 A	0 A to 5.0000 A
	设定/回读	≤ ± 0.3 % + 10 mA
	分辨率	0.1 mA
保护*3
OVP	设定范围	1.8 V to 35.2 V	1.0 V to 22.0 V
	设定精度	± 100 mV
	操作	关闭输出，显示 OVP
OCP	设定范围	0.15 A to 3.3 A	0.25 A to 5.5 A
	设定精度	± 20 mA
	操作	关闭输出，显示OCP
OTP	操作	关闭输出，显示OTP
绝缘电阻		机箱与端子之间 : 20 MΩ or above (DC 500V)
		机箱和直流电源线之间 : 30 MΩ or above (DC 500V)
串联和并联能力
并联数量		4 units
串联数量		4 units
高级功能
触发信号 *1	触发输入	高电平或低电平CMOS信号施加大于等于100µs的时间。
		接收脉冲以执行电源输出、V/I设置操作或内存调用等操作。
	触发输出	触发输出：约3.3V脉冲宽度：约1ms，输出阻抗：约50Ω
		当执行电源输出、V/I设置操作或存储器调用时，它会输出一个脉冲。
状态信号输出 1 2	OUT ON/OFF状态	输出开启时打开
	CV 状态	在CV操作期间打开
	CC 状态	在CC操作期间打开
	ALM 状态	当警报激活时打开
	PWR ON 状态	电源开启时打开
GENERAL SPECIFICATIONS
显示		2.4“ TFT LCD
接口	LAN	MAC地址、网关IP地址、仪器IP地址、子网掩码
	USB	Type A: Host, Type B: Slave, Speed: 1.1/2.0, USB-CDC/TMC
	GPIB (工厂选配)	SCPI-1993,符合IEEE 488.2标准的接口
工作环境		室内使用，过电压II类，海拔高度：≤2000m，环境温度：0°C至40°C，相对湿度：20%-80%RH；无凝结

存储环境		环境温度：-20℃至70℃，相对湿度：20%至85%RH；无凝结
电源		AC (100 V, 120 V, 220 V, 240 V) ± 10 %, 50 or 60 Hz
功耗		300 VA
最大浪涌电流		30 A max or less
尺寸 & 重量		107 mm x 124 mm x 313 mm (W x H x D) (not including protrusions), Approx. 5.5 kg

注意:
*1. 后面板上的EXT I/O连接器
*2. 集电极开路输出：最大电压为30V，最大电流为8mA。状态引脚的公共线是浮动的（隔离电压小于等于60V），它与输出和控制电路隔离。
*3. 当保护功能被激活时，它会关闭输出，显示OVP、OCP或OTP。

该规格适用于GPP-1205/1323在+20°C至+30°C下通电至少30分钟。

标配与配件

附件：电源线x 1, 装箱单 x 1, 测试线: GTL-104A x 1

选配件：

GTL-303	RF Cable, 用于触发输入/输出
GTL-246	USB Cable (USB 2.0 A-B Type, approx. 1200mm)
GRA-441-J	JIS型机架安装套件
GRA-441-E	EIA型机架安装套件

订购信息

GPP-1205	100 W 单通道可编程线性直流电源(USB, LAN) (20 V /5 A)
GPP-1323	96 W 单通道可编程线性直流电源 (USB, LAN) (32 V/3 A)
