用途场景
规格型号价格
| 型号 | 规格/配置 | 单位 | 价格 | 批发价 | 备注 |
|---|---|---|---|---|---|
| 6500 Series | 可编程交流电源 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 6512 | 可编程交流电源 0-300V/15-2KHz/1.2KVA | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 6520 | 可编程交流电源 0-300V/15-2KHz/2KVA | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 6530 | 可编程交流电源 0-300V/15-2KHz/3KVA | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 6560-2 | 可编程交流电源 0-500V/45-1kHz/6KVA I/P 3ø 220V | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 6560-3 | 可编程交流电源 0-500V/45-1kHz/6KVA I/P 3ø 380V | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 6590-2 | 可编程交流电源 0-300V/45-1KHz/9KVA, 1ø or 3ø, 3KVA per phase, I/P 3ø 220V | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 6590-3 | 可编程交流电源 0-300V/45-1KHz/9KVA, 1ø or 3ø, 3KVA per phase, I/P 3ø 380V | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| A650001 | 6500系列专用的控制介面卡 (包括外部电压参考输入，RS-232介面，印表机介面，GPIB介面，特殊I/0埠，系统I/0埠) | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| A650002 | 6512/6520/6530專用19"機框耳架 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| A650003 | 6500系列电脑图形化操作介面Softpanel | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| A610004 | 6512/6520/6530/6560输出万用插座 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
规格参数
产品特色
- 输出范围
- 功率：
- 1200VA, 1ø (6512)
- 2000VA, 1ø (6520)
- 3000VA, 1ø (6530)
- 6000VA, 1ø (6560)
- 9000VA, 1ø or 3ø (6590)
- 电压：
- 0-150V/0-300V/Auto (6512,6520, 6530)
- 0-150V/0-300V (parallel)(6560)
- 0-300V/0-500V (series)(6560)
- 0-150V/0-300V (6590)
- 功率：
- 内建直接数字频率合成(DDS)之波形产生器
- 可程序化正弦波、方波及箝制正弦波形 (Clipped Sine)输出
- 可程序化电压、频率、相位、限电流及失真仿真功能
- 模拟市电波形失真的能力
- 内建30组谐波波形数据库
- 用户可编辑谐波电压波形
- 用户可编程自动执行的循序输出电压波形
- 高精密度电压、电流、峰值电流、功率、频率、峰值系数、功率因子、浪涌电流、视在功率(VA)、虚功率(VAR)等量测机能
- 功率因子校正线路，提升输入端功率因子至0.98以上，符合IEC规范
- 运用先进的脉波宽度调变(PWM)技术，使本系列机种体积小、重量轻
- 内建输出电磁开关，真正隔离
- 用户默认电压、频率组合单键控制输出
- 输出变化时产生TTL讯号，提供自动测试系统使用
- 远方程控之模拟信号控制接口(选购配备)
- GPIB和RS-232为选用配备
- 使用LIST模式作电压瞬间变化及变动的模拟，应用IEC 61000-4-11法规的前测
- 简易使用的计算机图形化操作接口Softpanel(选购配备)
产品介绍

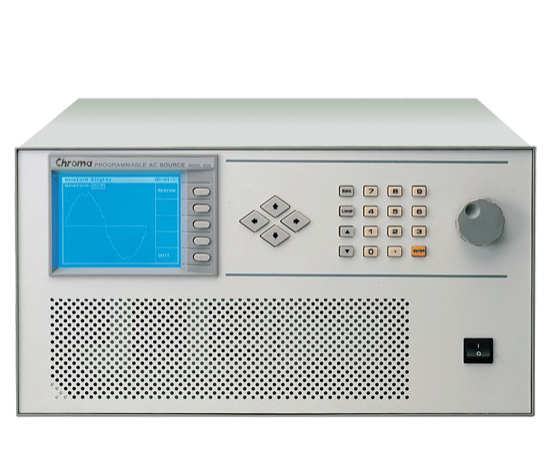

6500系列可编程交流电源供应器提供电力电子工程师进行模拟各种交流电源状态、电源波形失真并进行电力特性之量测与分析。本产品提供了正确有效的测试方案去模拟各种正常或异常的电源现象，同时加以量测分析，为一整合性电源测试分析设备，充份适应于研发特性分析、生产测试、品保检验或自动化系统整合运用。
本系列产品提供电压0-300V及频率15-2000Hz的可程式化设定能力，应用范围相当广泛，除可支应一般商业(47-63Hz)用途外，也可用于航空太空，其低频输出特性亦可应用于低频启动之马达或空调压缩机之测试。输出非常纯正的正弦波形，一般可维持在0.5%以下的失真率。
为因应工程师在模拟异常电源的需求下，本系列产品内建直接数位频率合成(DDS)之波形产生器，使其具备极富弹性之波形模拟功能。例如可设定一些失真波形来测试待测物，像可设定箝制正弦波从0%到43%的失真率或0%到100%的振幅。工程师可直接透过面板按键即时设定所需电源波形，并可利用大型液晶平面显示器进行波形预览或输出后之电流波形监控，可模拟诸如正弦波、方波及截幅正弦波形，亦可模拟电源瞬断，突波，杂讯、相位角度、电压及频率之缓升降等特性。除此之外，本系列产品内建30组谐波波形资料库，提供工程师进行电力电子产品于谐波电源环境下之适应性测试。
本系列产品设有高精密度电压、电流、峰值电流、功率、频率、峰值系数、功率因数、浪涌电流、视在功率(VA)、虚功率(VAR)、等量测机能，使工程师进行设计、测试、分析时，无需仰赖其它测试设备，即可轻易完成任何艰钜的测试作业。更可和功率分析仪搭配，测试IEC 61000-3-2谐波电流限制和IEC 61000-3-3 闪烁。
本系列产品提供简易前面板操作介面及类比信号控制及GPIB、RS-232等标准介面，易于整合在各种自动测试设备上，产品本身具备的自我诊断程序设计及过电流、过功率、过温度等保护线路，使本产品即使在不良的操作环境之下，依然能安稳发挥其功能特点。在全球一致对电力电子产品需能适应日趋不良的电源环境的严格要求下，Chroma 6500系列交流电源供应器的推出，无异为设计、生产、检验测试工程师，提供最为有效的协助，亦为产品品质作最佳的保证。
>型号规格
| 型号 | 规格说明 |
|---|---|
| 6500 Series | 可编程交流电源 |
| 6512 | 可编程交流电源 0-300V/15-2KHz/1.2KVA |
| 6520 | 可编程交流电源 0-300V/15-2KHz/2KVA |
| 6530 | 可编程交流电源 0-300V/15-2KHz/3KVA |
| 6560-2 | 可编程交流电源 0-500V/45-1kHz/6KVA I/P 3ø 220V |
| 6560-3 | 可编程交流电源 0-500V/45-1kHz/6KVA I/P 3ø 380V |
| 6590-2 | 可编程交流电源 0-300V/45-1KHz/9KVA, 1ø or 3ø, 3KVA per phase, I/P 3ø 220V |
| 6590-3 | 可编程交流电源 0-300V/45-1KHz/9KVA, 1ø or 3ø, 3KVA per phase, I/P 3ø 380V |
| A650001 | 6500系列专用的控制介面卡 (包括外部电压参考输入，RS-232介面，印表机介面，GPIB介面，特殊I/0埠，系统I/0埠) |
| A650002 | 6512/6520/6530專用19"機框耳架 |
| A650003 | 6500系列电脑图形化操作介面Softpanel |
| A610004 | 6512/6520/6530/6560输出万用插座 |
❓ 常见问答 1 查看更多 →
一、分类标记说明
单相交流设备根据工作频率的不同可以分为以下三类：
· A(CF)类：预期使用在飞机恒频（400Hz）交流主电源系统中的交流用电设备；
· A(NF)类：预期使用在飞机窄变频（360Hz-650Hz）交流主电源系统中的交流用电设备；
· A(WF)类：预期使用在飞机宽变频（360Hz-800Hz）交流主电源系统中的交流用电设备。
除频率外，还包括：
1) 交流谐波（畸变）试验，附加字母H
该试验仅适用于单台功率≥35VA，或由多台同类设备组成，总功率≥150VA的整套装置。
2) 交流电流调制试验，附加字母L
该试验适用于产生的电流脉动（或电流调制）可控的设备，符合要求标记为L，不符合标记为Z。
3) 交流功率因数试验，附加字母P
该试验适用于功率因数可控的设备，符合要求标记为P，不符合标记为Z。
二、试验容差要求
进行电源输入测试的电源容差要求如下：
1. 当额定电压≥100V时，电压容差为±1%；
2. 当额定电压＜100V，电压容差为±2%；
3. 试验持续期间的容差为规定值的±10%；
4. 瞬变前后沿10%-90%上升和下降时间都应小于1.5ms；
5. 频率容差应为规定值的±1%。
三、关于某些项目的说明
1.正常工作条件-电压调制（交流）
电压调制是指在供电系统稳态工作期间由电压调节和速度变化引起的交流峰值电压均值周期性、随机性的或两者皆有的变化。电压调制包络的最低电压和最高电压间的最大峰谷差为5V，参见图1。图2则为峰值电压呈周期性变化的示波器时域波形。试验频率、峰谷调制度及重复率周期见图3曲线，要求施加频点为每十倍频程至少4个频点，再加上曲线的转折频率，具体施加的频点见表1，供电条件见表2。
图1 电压调制峰-谷示例
图2 周期性电压调制波形示例
图3 试验电平曲线
表1 电压调制驻留频点列表
A(CF) | 测试频点 | 1Hz | 1.7Hz | 1.78Hz | 3.16Hz | 5.62Hz | / |
测试频点 | 10Hz | 17.78Hz | 25Hz | 31.62Hz | 56.23Hz | 70Hz | |
测试频点 | 100Hz | 177.83Hz | 200Hz | / | / | / | |
A(NF) | 测试频点 | A(CF)全部频点 | 316.23Hz | 325Hz | / | / | |
A(WF) | 测试频点 | A(CF)全部频点 | 316.23Hz | 400Hz | / | / | |
表2 三种供电类别设备试验时的供电条件
设备类别 | A(CF) | A(NF) | A(WF) |
供电条件 | 115V/400Hz | 115V/360Hz | 115V/360Hz |
115V/650Hz | 115V/800Hz |
2.正常工作条件-频率调制（交流）
频率调制是指在供电系统稳态工作期间，由发电机耦合或传动装置速度变化引起的瞬态频率平均值周期性、随机性的或两者皆有的变化。典型的调制波形如图4所示。试验时供电条件如表2所示，施加的频偏及重复率见表3，每个频点的驻留时间是5个重复率周期或30s取大者。
图4 频率调制图形
表3 试验条件（单位：Hz）
频率偏移 | 4.9 | 4.0 | 4.0 | 4.0 | 4.0 | 4.0 |
重复率 | 0.014 | 0.017 | 0.03 | 0.054 | 0.1 | 0.17 |
频率偏移 | 4.0 | 4.0 | 4.0 | 4.0 | 2.2 | 1.4 |
重复率 | 0.3 | 0.54 | 1.0 | 1.7 | 3.0 | 5.4 |
频率偏移 | 0.75 | 0.52 | 0.35 | 0.27 | 0.2 | / |
重复率 | 10 | 17 | 30 | 54 | 100 | / |
3.正常工作条件-电压畸变（交流）
非线性交流负载可导致交流电压畸变。考核该项目应以电压总谐波畸变电平（THD）为等级电平，试验时供电条件如表2所示，频率不变，电压为100V。对A(CF)类和A(NF)类设备，THD应为8%；对A(WF)类设备，THD则为10%。试验持续时间为30min。
尽管DO-160标准给出了总谐波畸变电平，但却未给出各次谐波相对于基波的占比，给实际执行带来一定程度的困扰。表4则是GJB 181标准中对于该项目的要求，THD为5%，同时给出了主要奇次谐波的占比，操作性强。此处建议总体单位能够提前了解发电机组输出的电源品质情况，然后给出谐波分量的推荐值。
表4 GJB 181标准中电压畸变的试验条件
谐波次数 | 相对于基波的百分比 |
3 | 2.75% |
5 | 2.75% |
7 | 1.97% |
9 | 1.53% |
11 | 1.25% |
13 | 1.06% |
15 | 0.92% |
4.冲击电流
冲击电流是指电路中瞬时地流过较高的电流，主要与电路中电感和电容的储能有关。设备的供电条件如表5所示，要求工作在最大稳态负载电流条件下。冲击电流的限值为：3ms内，最大稳态负载电流的9倍；3ms-500ms内，最大稳态负载电流的4倍；500ms-2s，最大稳态负载电流的2倍，此后为额定值。其中最大稳态负载电流是额定电流有效值的1.41倍。图5则是冲击电流的试验布置图，其中可调电阻的作用是减少电源源内阻相对于不同EUT的差异，提高不同实验室之间测试结果的一致性。其中电阻设置值为电源输出为AC115V条件时，电源与EUT之间的电压降为4V。
表5 三种供电类别设备试验时的供电条件
设备类别 | A(CF) | A(NF) | A(WF) |
供电条件 | 105V-122V/400Hz | 105V-122V/360Hz | 105V-122V/360Hz |
105V-122V/650Hz | 105V-122V/800Hz |
该试验分为两种施加条件，一种是直接启动EUT的电源开关；另一种则是在200ms内将供电电压降到5%以下，然后再恢复至初始供电条件。
四、系统解决方案
3Ctset自2024年陆续推出适用于DO-160G、GJB 181等标准中机载电源特性测试的系列产品，如图6所示，其中PPS45C10作为公司的主流产品，满足上述标准中的全部供电制式测试，主要特点有：
· 输出功率20kW，支持交直流输出，交流电压 450V，电流105A；直流电压636V，电流105A；
· 全功率四象限负载；
· 宽量程频率范围DC-200kHz；
· 支持频率/幅度调制，谐波输出；
· 支持纹波闭环测试；
公司还可以进一步根据客户需求，提升产品的功率和供电电流能力，同时为更好地服务于低空经济新能源供电制式产品，也推出了针对DC540V和800V供电的PDG 54C12电源特性测试系统，满足电压DC1500V，功率60kW，电流120A，同时该系统也兼顾DC28V供电制式产品。图7给出了一些典型的测试波形，如需了解产品详情，欢迎致电公司电话：0512-68413700。
a) HDC105-混合瞬变 - 条件S |
b）TVF109-正常电压瞬变 - 条件J |
c) TVF302-非正常电压瞬变 - 条件N |
d）TVF602-一相或两相断电 - 条件B |
