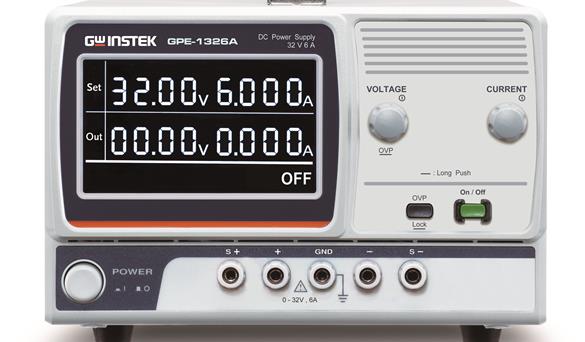

GPE-X323A系列多通道直流电源

Name: GPE-X323A系列 多通道直流电源
Brand: GWinstek 固纬
SKU: GPE-1326A / GPE-2323A / GPE-3323A / GPE-4323A
Availability: InStock

型号：GPE-1326A / GPE-2323A / GPE-3323A / GPE-4323A

分类国货精品 > EVERFINE > 电子测量设备 > 直流电源摘要确保测试提升测试提高测试清晰呈现测试设备在长时间测试质量检测教学实验室及生产测试

🔧 我要报修 🧰 保养申请我要询价

用途场景

研发实验室研发、新产品开发、技术研究

生产生产线检测、工艺控制、制造过程监控

品控质量检验、来料检测、成品测试

合规认证计量检测、仪器校准、精度验证

教学实训教学实验、技能培训、实训演示

维修设备维修、故障诊断、维护保养

规格参数

产品概述

固纬电子推出 GPE-x323A 系列直流电源供应器，提供 GPE-1326A、2323A、3323A、4323A 四种机型，以适应不同测试需求。该系列在操作便利性与安全性方面进一步升级，使其更适合精密测试与长时间运行环境。

技术升级，更智能的操作体验：GPE-x323A 采用 Encoder Switch 取代传统 VR 旋钮，提升精度与耐用性，并新增过电压保护 (OVP) 设定，防止因电压过大或错误设定损害设备。

独立隔离输出，灵活应用：提供 1/2/3/4 独立隔离信道， 2信道以上的机种支持串联/并联追踪功能，可适应高压或大电流测试需求，减少通道间干扰，确保测试精度。

高分辨率，精准测试：量测分辨率提升至 10 mV / 1 mA，确保稳定输出，并支持 CC/CV 模式切换，满足不同测试环境需求，提升测试准确性。

安全保护，稳定可靠：内建 OVP、OCP、OTP 等多重保护机制，并具备面板锁定功能，避免误触操作，提高测试安全性与可靠性。

便利操作，提升使用效率：搭载 4.3 寸LCD 显示屏，清晰呈现测试数据，并提供模拟控制 On/Off 接口，让测试更高效、安全。

散热优化，确保长时间运行：改良散热设计，提升散热效率，降低过热风险，使设备在长时间测试环境中依然稳定运行。

适用多种测试场景 GPE-x323A 适合电子研发、质量检测、教学实验室及生产测试，凭借高精度与安全性，为测试提供稳定解决方案。

	CH1	CH2	CH3	CH4	Total Power
GPE-1326A	32 V / 6 A				192 W
GPE-2323A	32 V / 3 A	32 V / 3 A			192 W
GPE-3323A	32 V / 3 A	32 V / 3 A	5 V / 5 A		217 W
GPE-4323A	32 V / 3 A	32 V / 3 A	5 V / 1 A	15 V / 1 A	212 W

产品特性

1/2/3/4 独立隔离式输出通道
数字面板控制
自动串联/并联追踪功能
高分辨率设定及量测分辨率10 mV / 1 mA
CC/CV操作模式
面板锁定功能
输出On / Off功能
简易模拟控制On/Off接口
散热优化
过电压及过载等多重保护装置
4.3寸 LCD显示屏

技术规格

规格

GPE-4323A

GPE-3323A

GPE-2323A

GPE-1326A

额定输出

总通道

CH1

CH2

CH3

CH4

CH1

CH2

CH3

CH1

CH2

CH1

输出电压

0 V to 32.00 V

0 to 5.00 V

0 to 15.00 V

0 V to 32.00 V

5.0 V, ± 5 %

0 V to 32.00 V

输出电流

0 A to 3.000 A

0 A to 1.000 A

0 A to 3.000 A

5 A

0 A to 3.000 A

0 A to 6.000 A

总功率

212 W

217 W

192 W

定电压操作

电源调整率

≤ 0.01 % + 3 mV

≤ 3 mV

≤ 0.01 % + 3 mV

负载调整率

（额定电流≤3A）

≦ 0.01 % + 3 mV

≤ 5 mV

≦ 0.01 % + 3 mV

（额定电流>3A）

≦ 0.02 % + 5 mV

涟波和噪声（5 Hz 至 1 MHz）

≤ 1 mVrms

瞬态恢复时间

≤ 100 µs (50 % load change, minimum load 0.5 A)

设定范围

0 V to 32.00 V

0 to 5.00 V

0 to 15.00 V

0 V to 32.00 V

5.0 V Fixed

0 V to 32.00 V

温度系数

≤300 ppm/°C

定电流操作

电源调整率

≤ 0.2 % + 3 mA

负载调整率

≤ 0.2 % + 3 mA

涟波和噪声

≤ 3 mArms

设定范围

0 A to 3.000 A

0 A to 1.000 A

0 A to 3.000 A

分辨率*1

电压

设定值 & 回读值

10 mV or 100 mV

电流

设定值 & 回读值

1 mA / 10 mA

2 mA / 10 mA

追踪操作 (CH1/CH2) *2

追踪串联电压/电流

0 V to 64.00 V / 0 A to 3.000 A

追踪并联电压/电流

0 V to 32.00 V / 0 A to 6.000 A

追踪误差

≤ 0.1 % + 10 mV of Master

(No Load, with load add load regulation ≤ 100 mV)

并联调节变动率

电源

Line: ≦ 0.01 % + 3 mV

负载

Load: ≦ 0.01 % + 3 mV(rating current ≦ 3 A); ≦ 0.02 % + 5 mV(rating current > 3 A)

串联调节变动率

电源

Line: ≦ 0.01 % + 5 mV

负载

Load: ≦ 100 mV

涟波和噪声（5 Hz 至 1 MHz）

(Parallel) ≤ 1 mVrms, (Series) ≤ 2 mVrms

仪表

满刻度

电压 / 电流

33.00 V / 3.200 A

5.0 V Fixed

33.00 V / 3.200 A

33.00 V / 6.200 A

设定分辨率

电压 & 电流

4 digits or 3 digits

回读分辨率

电压 & 电流

4 digits or 3 digits

设定精确度

电压

4位数

± (0.1 % + 30 mV)

3位数

± (0.1 % + 200 mV)

电流

4位数

± (0.3 % + 6 mA)

± (0.3 % + 10 mA)

3位数

± (0.3 % + 20 mA)

读回精确度

电压

4位数

± (0.1 % + 30 mV)

3位数

± (0.1 % + 200 mV)

电流

4位数

± (0.3 % + 6 mA)

± (0.3 % + 10 mA)

3位数

± (0.3 % + 20 mA)

保护

过电压保护

电源模式

OFF, ON
(1 V to 36 V)

OFF, ON
(1 V to 6 V)

OFF, ON
(1 V to 16 V)

OFF, ON
(1 V to 36 V)

5.5 V

OFF, ON
(1 V to 36 V)

设定精确度

± 1 V

分辨率

1 V

绝缘电阻

Between chassis and terminal : 20 MΩ or above (DC 500V)

Between chassis and DC power cord : 30 MΩ or above (DC 500V)

其他

显示

4.3寸单色液晶显示屏；电压/电流各四位显示

界面

远程 I/O，10 针端子

工作环境

室内使用，海拔：≤2000公尺；环境温度：0℃至40℃/相对湿度：≤80%；

安装类别：II / 污染等级：2

储存环境

温度：-10˚摄氏度至 70˚C、湿度：≤70%

电源输入

AC 100 V / 120 V / 220 V ± 10 %，230 V + 10 %/-6 %，50 Hz 或 60 Hz

功耗

最大 550 伏安/420 瓦

尺寸和重量

210 毫米 x 155 毫米 x 306 毫米，（宽 x 高 x 深），约 7 公斤

批注：

(*1) 电压≥10.00 V，分辨率为100 mV，电压<10.00 V，分辨率为10 mV。

(*2) 除 GPE-1326A 外，仅信道 1 和信道 2 可执行串联和并联功能。

当 GPE 系列在 +20 °C 至 +30 °C 的温度下通电至少 30 分钟时，适用这些规格。

标配与配件

配件：

电源线 x 1，测试线：
GPE-4323A	测试线 GTL-104A x 2，GTL-105A x 2
GPE-3323A	测试线 GTL-104A x 3
GPE-2323A	测试线 GTL-104A x 2
GPE-1326A	测试线 GTL-104A x 1，GTL-105A x 1
