规格参数
产品概述

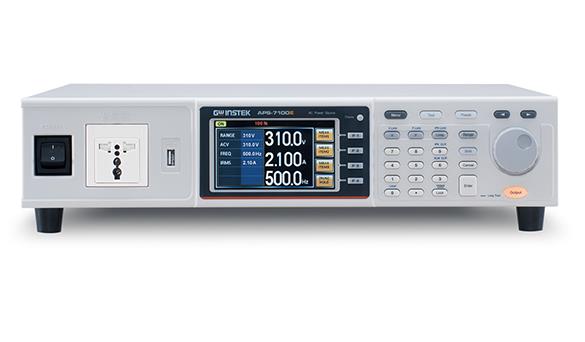

APS-7000E系列线性AC电源高2U，输出频率45~500Hz。APS-7050E最大额定输出500VA、310Vrms、4.2Arms；APS-7100E最大额定输出1000VA、310Vrms、8.4Arms。APS-7000E系列包含6种测量和测试功能(Vrms, Irms, F, Ipk, W, PF)，具有类似AC功率计的用户界面。该系列通过增强小电流测量分辨率，尤其适合LED生产和备用模式功率损耗测试。为了满足消费电子中电源电压波动的测试标准，APS-7000E系列不仅提供了一个稳定的AC电源，其特殊的测试模式还可以处理特殊目的或异常的电压和频率。测试模式提供10组存储器，模拟功率中断、电压增强和压降。该系列可以生成电网功率瞬态波形，使用户能够判定在不利条件下的电子产品工作情况。
产品特性
- 4.3'''' TFT-LCD显示屏
- 输出能力：
- 测量功能：电压, 电流, 功率, 电流(peak), 频率, 功率因数
- 10组测试模式，模拟功率瞬态输出
- 10组预设，用户可存储10组设置
- OPP, OCP和OTP保护
- 可调的电压、频率和电流限制
技术规格
快速选型
| 型号 | 输出功率 | 输出频率 | 输出电压 | 最大电流 |
| APS-7050E | 500VA | 45-500Hz | 0-155Vrms/0-310Vrms | 4.2A/2.1A |
| APS-7100E | 1000VA | 45-500Hz | 0-155Vrms/0-310Vrms | 8.4A/4.2A |
| 详细规格 | |||
| 型号 | APS-7050E | APS-7100E | |
| 额定功率 | 500VA | 1000VA | |
| 输出电压 | 0 ~ 310.0 Vrms | 0 ~ 310.0 Vrms | |
| 输出频率 | 45.00 ~ 500.0 Hz | 45.00 ~ 500.0 Hz | |
| 最大电流(r.m.s) | 0 ~ 155 Vrms | 4.2 A | 8.4 A |
| 0 ~ 310 Vrms | 2.1 A | 4.2 A | |
| 最大电流(peak) | 0 ~ 155 Vrms | 16.8 A | 33.6 A |
| 0 ~ 310 Vrms | 8.4 A | 16.8 A | |
| 总谐波失真(THD) | ≤0.5% 在45 ~ 500Hz (电阻性负载) | ||
| 峰值因数 | ≥4 | ||
| 电压调节率 | 0.1% (%满刻度) | ||
| 负载调节率 | 0.3% (%满刻度) | ||
| 响应时间 | < 100µS | ||
| 设定值 | |||
| 电压 | 范围 | 155 Vrms / 310 Vrms / Auto | |
| 分辨率 | 0.01 V 在0.00 ~ 99.99 Vrms; 0.1 V 在100.0 ~ 310.0 Vrms | ||
| 精度 | ± (0.5%设定值 + 2位) | ||
| 频率 | 范围 | 45 ~ 500 Hz | |
| 分辨率 | 0.01 Hz 在45.00 ~ 99.99 Hz / 0.1 Hz 在100.0 ~ 500.0 Hz | ||
| 精度 | ± 0.02%设定值 | ||
| 测量 | |||
| 电压(r.m.s) | 范围 | 0.20 ~ 38.75 Vrms / 38.76 ~ 77.50 Vrms / 77.51 ~ 155.0 Vrms / 155.1 ~ 310.0 Vrms | |
| 分辨率 | 0.01 V 在0.00 ~ 99.99 Vrms; 0.1 V 在100.0 ~ 310.0 Vrms | ||
| 精度 | ± (0.5%读值 + 2位) | ||
| 频率 | 范围 | 45 ~ 500 Hz | |
| 分辨率 | 0.01 Hz 在45.00 ~ 99.99 Hz / 0.1 Hz 在100.0 ~ 500.0 Hz | ||
| 精度 | ± 0.1 Hz | ||
| 电流(r.m.s) | 范围 | 2.00 ~ 70.00 mA / 60.0 ~ 350.0 mA / 0.300 ~ 3.500 A / 3.00 ~ 17.5A | |
| 分辨率 | 0.01 mA, 0.1 mA, 0.001 A, 0.01 A | ||
| 精度 | ± (0.6%读值 + 5位) , 2.00 ~ 350.0 mA / ± (0.5%读值 + 5位) , 0.350 ~ 3.500 A / ± (0.5%读值 + 3位) , 3.500 ~ 17.50 A | ||
| 电流(peak) | 范围 | 0.0 ~ 70.0 A | |
| 分辨率 | 0.1 A | ||
| 精度 | ± (1%读值 + 1位) | ||
| 功率(W) | 分辨率 | 0.01 W, 0.1 W, 1 W | |
| 精度 | ± (0.6%读值 + 5位) , 0.20 ~ 99.99 W; ± (0.6%读值 + 5位) , 100.0 ~ 999.9 W; ± (0.6%读值 + 2位) , 1000 ~ 9999 W | ||
| 功率因数 | 范围 | 0.000~1.000 | |
| 分辨率 | 0.001 | ||
| 精度 | ± (2%读值 + 2位) | ||
| 常规 | |||
| 预设数 | 10 (0~9数字键) | ||
| 保护 | OCP, OPP, OHP和Alarm | ||
| 环境条件 | |||
| 工作温度 | 0 ~ +40 ℃ | ||
| 存储温度 | -10 ~ +70 ℃ | ||
| 工作湿度 | 20 ~ 80% RH (无凝结) | ||
| 存储湿度 | 小于80% RH(无凝结) | ||
| 输入 | |||
| 输入电源 | 1ψ AC 115/230 Vac ±15% | ||
| 尺寸 | |||
| 430(W)×88(H)×400(D) mm; 约24Kg | 430(W)×88(H)×560(D) mm; 约38Kg | ||
标配与配件
CD ROM(使用手册×1),
电源线(依区域),
电源接线柱保护盖,
GTL-123 测试线
选配：
GRA-423 APS-7000E 机架
订购信息
APS-7050E 500 VA AC电源
APS-7100E 1000 VA AC电源
