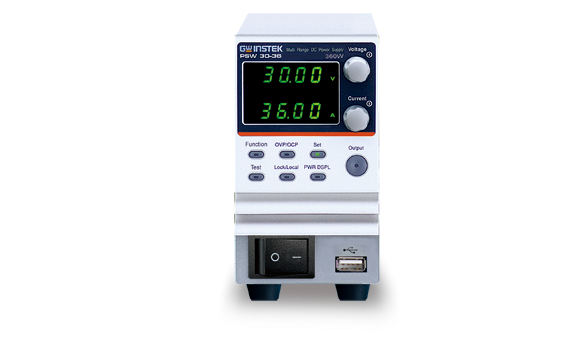

PSW系列开关式可编程单通道直流电源

型号：PSW 30-36 / PSW 30-72 / PSW 30-108 / PSW 80-13.5 / PSW 80-27 / PSW 80-40.5 / PSW 160-7.2 / PSW 160-14

分类国货精品 > EVERFINE > 电子测量设备 > 直流电源摘要用传统电源就难以完成测量生产测试

🔧 我要报修 🧰 保养申请我要询价

用途场景

研发实验室研发、新产品开发、技术研究

生产生产线检测、工艺控制、制造过程监控

品控质量检验、来料检测、成品测试

合规认证计量检测、仪器校准、精度验证

教学实训教学实验、技能培训、实训演示

维修设备维修、故障诊断、维护保养

规格参数

产品概述

PSW-系列是一款单路输出、多量程可编程开关直流电源，最大功率1080W。该系列涵盖15种机型，提供30V、40V、80V、160V、250V和800V的额定电压和360W、720W和1080W的最大输出功率。多量程操作可以灵活有效的设置电压和电流。用户最多能串行连接2台或并行连接3台PSW电源，这种提供更高输出电压或电流的连接能力极大的扩展了它的应用范围。灵活的多量程操作和串/并联连接，您无需再花费资金购买多种电源产品，PSW-系列完全可以满足不同层次的电源需求。

PSW-系列的C.V/C.C优先选择模式能够很好的保护待测物。当输出开启时，传统电源通常处于C.V模式，这会瞬间给电容性负载或强电流负载带来一个较大的浪涌电流。以LED的I-V曲线验证为例，使用传统电源就难以完成测量工作。C.V模式下连接LED与电源，打开输出，当电压超过LED正向电压时，电流突然增大并超过预设限流值。由于侦测到浪涌电流，电源由C.V模式转换为C.C模式。虽然模式转换后电流逐渐稳定，但C.V和C.C相交处的尖峰电流可能会造成待测物损坏。然而，PSW-系列在输出开启瞬间，能优先运行在C.C模式，避免突发的尖峰电流，保护器件免遭浪涌电流损坏。

PSW-系列设计了可调斜率功能，用户可以设置输出电压或输出电流的上升时间(由低电平变为高电平)和下降时间(由高电平变为低电平)。当电压或电流准位变化时，可调斜率有利于待测物的特性验证。通常情况下，生产测试照明装置和大型电容时会在输出打开瞬间引发浪涌电流，这严重缩短了DUT寿命。为了避免浪涌电流破坏强电流器件，在开关瞬间光滑和缓慢的电压传输可以显著减少浪涌电流，保护器件免遭大电流损坏。

PSW-系列提供OVP和OCP保护，保护电平默认为额定输出电压/电流的110%。一旦超过预设值，输出立刻关闭。PSW-系列标配USB Host/Device、LAN接口和GPIB-USB及RS232-USB选配接口，所有接口均支持LabView驱动和数据记录PC软件。后面板的模拟控制/监控接口，可以外部控制电源开/关和外部监控输出电压和电流。

产品特性

额定电压：30V/40V/80V/160V/250V/800V，额定输出功率：360W~1080W
多量程(V&I)操作，定功率输出
C.V/C.C优先；尤其适合电池和LED产业
可调斜率
串联操作(2台)( 30V/40V/80V/160V)，
并联操作(3台)( 30V/40V/80V/160V/250V/800V)
高效率和高功率密度
1/2、1/3、1/6机架尺寸(EIA/JIS标准)，用于360W、720W、1080W
标配接口：LAN、USB、模拟控制接口
选配接口：GPIB-USB适配器、RS-232-USB Cable
LabVIEW驱动

技术规格

快速选型

型号	电流	电压	功率	功能	标配接口
PSW 30-36	36A	30V	360W	开关	USB/LAN
PSW 30-72	72A	30V	720W	开关	USB/LAN
PSW 30-108	108A	30V	1080W	开关	USB/LAN
PSW 40-27	27A	40V	360W	开关	USB/LAN
PSW 40-54	54A	40V	720W	开关	USB/LAN
PSW 40-81	81A	40V	1080W	开关	USB/LAN
PSW 80-13.5	13.5A	80V	360W	开关	USB/LAN
PSW 80-27	27A	80V	720W	开关	USB/LAN
PSW 80-40.5	40.5A	80V	1080W	开关	USB/LAN
PSW 160-7.2	7.2A	160V	360W	开关	USB/LAN
PSW 160-14.4	14.4A	160V	720W	开关	USB/LAN
PSW 160-21.6	21.6A	160V	1080W	开关	USB/LAN
PSW 250-4.5	4.5A	250V	360W	开关	USB/LAN
PSW 250-9	9A	250V	720W	开关	USB/LAN
PSW 250-13.5	13.5A	250V	1080W	开关	USB/LAN
PSW 800-1.44	1.44A	800V	360W	开关	USB/LAN
PSW 800-2.88	2.88A	800V	720W	开关	USB/LAN
PSW 800-4.32	4.32A	800V	1080W	开关	USB/LAN

详细规格
	PSW 30-36	PSW 30-72	PSW 30-108	PSW 80-13.5	PSW 80-27	PSW 80-40.5	PSW 160-7.2	PSW 160-14.4	PSW 160-21.6
额定输出
电压	0~30V	0~30V	0~30V	0~80V	0~80V	0~80V	0~160V	0~160V	0~160V
电流	0~36A	0~72A	0~108A	0~13.5A	0~27A	0~40.5A	0~7.2A	0~14.4A	0~21.6A
功率	360W	720W	1080W	360W	720W	1080W	360W	720W	1080W
调节率(CV)
负载	20mV	20mV	20mV	45mV	45mV	45mV	85mV	85mV	85mV
电压	18mV	18mV	18mV	43mV	43mV	43mV	83mV	83mV	83mV
调节率(CC)
负载	41mA	77mA	113mA	18.5mA	32mA	45.5mA	12.2mA	19.4mA	26.6mA
电压	41mA	77mA	113mA	18.5mA	32mA	45.5mA	12.2mA	19.4mA	26.6mA
涟波&噪声(噪声带宽20MHz；涟波带宽1MHz)
CV p-p	60mV	80mV	100mV	60mV	80mV	100mV	60mV	80mV	100mV
CV rms	7mV	11mV	14mV	7mV	11mV	14mV	12mV	15mV	20mV
CC rms	72mA	144mA	216mA	27mA	54mA	81mA	15mA	30mA	45mA
编程精确度
电压	0.1% +10mV	0.1% +10mV	0.1% +10mV	0.1% +10mV	0.1% +10mV	0.1% +10mV	0.1% +100mV	0.1% +100mV	0.1% +100mV
电流	0.1% +30mA	0.1% +60mA	0.1% +100mA	0.1% +10mA	0.1% +30mA	0.1% +40mA	0.1% +5mA	0.1% +15mA	0.1% +20mA
测量精确度
电压	0.1% +10mV	0.1% +10mV	0.1% +10mV	0.1% +10mV	0.1% +10mV	0.1% +10mV	0.1% +100mV	0.1% +100mV	0.1% +100mV
电流	0.1% +30mA	0.1% +60mA	0.1% +100mA	0.1% +10mA	0.1% +30mA	0.1% +40mA	0.1% +5mA	0.1% +15mA	0.1% +20mA
响应时间
上升时间	50ms	50ms	50ms	50ms	50ms	50ms	100ms	100ms	100ms
下降时间(满载)	50ms	50ms	50ms	50ms	50ms	50ms	100ms	100ms	100ms
下降时间(空载)	500ms	500ms	500ms	500ms	500ms	500ms	1000ms	1000ms	1000ms
负载瞬间恢复时间(负载改变50~100%)	1ms	1ms	1ms	1ms	1ms	1ms	2ms	2ms	2ms
编程分辨率(PC远程控制模式)
电压	1mV	1mV	1mV	2mV	2mV	2mV	3mV	3mV	3mV
电流	1mA	2mA	3mA	1mA	2mA	3mA	1mA	2mA	3mA
测量分辨率(PC远程控制模式)
电压	1mV	1mV	1mV	2mV	2mV	2mV	3mV	3mV	3mV
电流	1mA	2mA	3mA	1mA	2mA	3mA	1mA	2mA	3mA
串联和并联能力
并联	含主机最多并联3台
串联	含主机最多串联2台
保护功能
OVP	3~33V	3~33V	3~33V	8~88V	8~88V	8~88V	16~176V	16~176V	16~176V
OCP	3.6~39.6A	5~79.2A	5~118.8A	1.35~14.85A	2.7~29.7A	4.05~44.55A	0.72~7.92A	1.44~15.84A	2.16~23.76A
OHP	由升高的内部温度决定
前面板显示精度(4位)
电压	0.1% ± 20mV	0.1% ± 20mV	0.1% ± 20mV	0.1% ± 20mV	0.1% ± 20mV	0.1% ± 20mV	0.1% ± 100mV	0.1% ± 100mV	0.1% ± 100mV
电流	0.1% ± 40mA	0.1% ± 70mA	0.1% ± 100mA	0.1% ± 20mA	0.1% ± 40mA	0.1% ± 50mA	0.1% ± 5mA	0.1% ± 30mA	0.1% ± 30mA
环境条件
操作温度	0℃~50℃
存放温度	-25℃~70℃
操作湿度	20% ~ 85%RH；无凝结
存放湿度	小于90%RH；无凝结
回读温度系数(热机30分钟)
电压	额定输出电压的100ppm/℃
电流	额定输出电流的200ppm/℃
其它
模拟控制	有
接口	USB/LAN/GPIB(选配)
风扇	热感控制
电源	85VAC~265VAC，50/60Hz，单相
尺寸&重量	71(W)×124(H)×350(D)mm；约3kg	142(W)×124(H)×350(D)mm；约5.3kg	214(W)×124(H)×350(D)mm；约7.5kg	71(W)×124(H)×350(D)mm；约3kg	142(W)×124(H)×350(D)mm；约5.3kg	214(W)×124(H)×350(D)mm；约7.5kg	71(W)×124(H)×350(D)mm；约3kg	142(W)×124(H)×350(D)mm；约5.3kg	214(W)×124(H)×350(D)mm；约7.5kg

点击下载

标配与配件

使用手册×1，编程手册×1，GTL-123测试导线×1(PSW 30V/80V/160V)，
电源线×1(视区域不同),GTL-240 USB线“L”型×1
PSW-004 基本工具包×1(PSW 30V/80V/160V)

包括：M4接线螺钉和垫圈×2，隔尘网×1，模拟控制保护模×1，模拟控制锁杆×1，M8接线螺栓，螺帽和垫圈×2

选配附件
PSW-001 PSW-系列工具包
PSW-002 简易IDC工具
PSW-003 触点清除工具
PSW-005 数据线，串联2台PSW-系列(PSW 30V/80V/160V)
PSW-006 数据线，并联2台PSW-系列
PSW-007 数据线，并联3台PSW-系列

GUG-001 GPIB-USB适配器
GRA-410-J 机框装配提手
GRA-410-E 机框装配提手
GUR-001 RS232-USB線
GTL-130 测试线：2×红，2×黑（PSW 250V/800V)
PSW-010 过滤器(Type II/III)
GET-001 延伸端子(PSW 30V/80V/160V)
GET-002 延伸端子(PSW 250V/800V)

订购信息

PSW 30-36 (0~30V/0~36A/360W) 多量程直流电源

PSW 30-72 (0~30V/0~72A/720W) 多量程直流电源

PSW 30-108 (0~30V/0~108A/1080W) 多量程直流电源

PSW 40-27 (0~40V/0~27A/360W) 多量程直流电源

PSW 40-54 (0~40V/0~54A/720W) 多量程直流电源

PSW 40-81 (0~40V/0~81A/1080W) 多量程直流电源

PSW 80-13.5 (0~80V/0~13.5A/360W) 多量程直流电源

PSW 80-27 (0~80V/0~27A/720W) 多量程直流电源

PSW 80-40.5 (0~80V/0~40.5A/1080W) 多量程直流电源

PSW 160-7.2 (0~160V/0~7.2A/360W) 多量程直流电源

PSW 160-14.4 (0~160V/0~14.4A/720W) 多量程直流电源

PSW 160-21.6 (0~160V/0~21.6A/1080W) 多量程直流电源

PSW 250-4.5 (0~250V/0~4.5A/360W) 多量程直流电源

PSW 250-9 (0~250V/0~9A/720W) 多量程直流电源

PSW 250-13.5 (0~250V/0~13.5A/1080W) 多量程直流电源

PSW 800-1.44 (0~800V/0~1.44A/360W) 多量程直流电源

PSW 800-2.88 (0~800V/0~2.88A/720W) 多量程直流电源

PSW 800-4.32 (0~800V/0~4.32A/1080W) 多量程直流电源
