产品概述

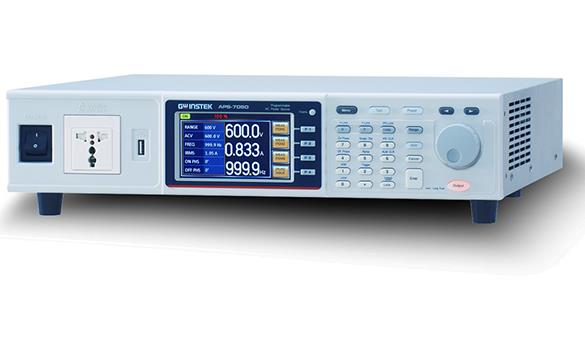

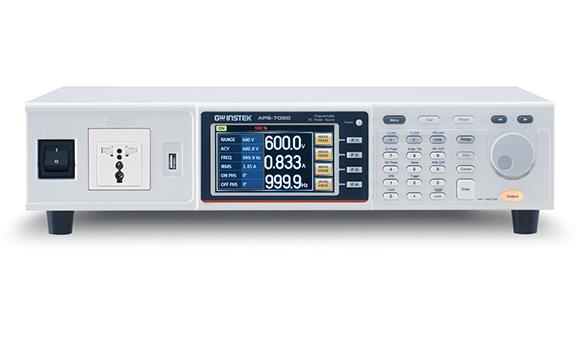

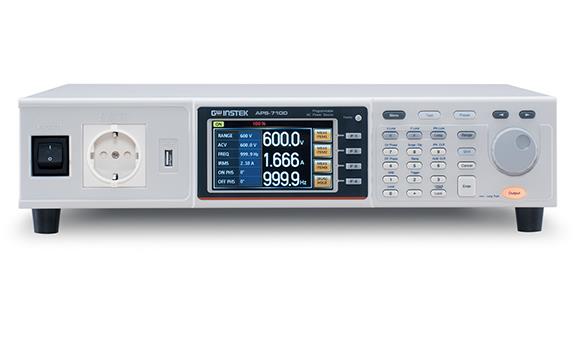

APS-7000系列不仅是一款高精度AC电源，也是一款强大的分析仪，它丰富的特点适用于电源、电气设备、元件和模组的测试和特性分析。除AC电源外，APS-7000系列还可以完全模拟不同的功率输出。使用任意波和电压或频率扫描能够创建序列。实时监测电压、电流、功率、频率、负载功率因数和负载峰值因数。所有参数、数值以及测量结果都可以同时显示在4.3''的TFT-LCD屏幕上。
产品特性
- 4.3''''超大LCD显示屏
- 测量功能：电压、电流、功率(W)、频率、功率因数、峰值因数、视在功率(VA)
- APS-7050,APS-7051(1000V),APS-7100,APS-7101(1000V)
- 电流限制功能
- 输出频率：45.0~500.0Hz(Standard)；
- 45 ~ 999.9Hz（APS-7050/APS-7100/APS-7200/APS-7300可选配）
- 0 ~ 600Vrms（APS-7050/APS-7100/APS-7200/APS-7300可选配）
- OCP / OTP / OPP保护
- 10组存储/调取序列存储器，每组255步
- 输出On/Off开关

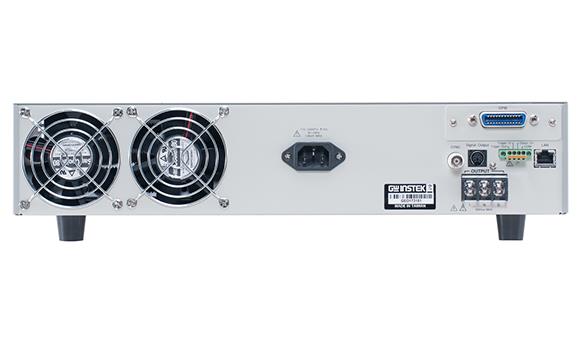

- 标配接口：USB Host, USB Device (仅有APS-7200与APS-7300专用) / LAN
- 选配接口：RS-232 & USB CDC / GPIB /PLC控制接口
技术规格
快速选型
| 型号 | 输出功率 | 输出频率 | 输出电压 | 最大电流 | 标配接口 |
| APS-7050 | 500VA | 45-500Hz | 0-155Vrms/0-310Vrms | 4.2A/2.1A | USB/LAN |
| APS-7051 | 500VA | 45-500Hz | 250/500/1000Vrms | 2.5A/1.25A/0.67A | USB/LAN |
| APS-7100 | 1000VA | 45-500Hz | 0-155Vrms/0-310Vrms | 8.4A/4.2A | USB/LAN |
| APS-7101 | 1000VA | 45-500Hz | 250/500/1000Vrms | 5A/2.5A/1.25A | USB/LAN |
| APS-7200 | 2000VA | 45-500Hz | 0-155Vrms/0-310Vrms | 16.8A/8.4A | USB/LAN |
| APS-7300 | 3000VA | 45-500Hz | 0-155Vrms/0-310Vrms | 25.2A/12.6A | USB/LAN |
| 详细规格 | |||
| 型号 | APS-7050 | APS-7100 | |
| 额定功率 | 500VA | 1000VA | |
| 输出电压 | 0 ~ 310.0 Vrms | 0 ~ 310.0 Vrms | |
| 输出频率 | 45.00 ~ 500.0 Hz | 45.00 ~ 500.0 Hz | |
| 最大电流(r.m.s) | 0 ~ 155 Vrms | 4.2 A | 8.4 A |
| 0 ~ 310 Vrms | 2.1 A | 4.2 A | |
| 最大电流(peak) | 0 ~ 155 Vrms | 16.8 A | 33.6 A |
| 0 ~ 310 Vrms | 8.4 A | 16.8 A | |
| 总谐波失真(THD) | ≤0.5% 在45 ~ 999.9Hz (电阻性负载) | ||
| 峰值因数 | ≥4 | ||
| 电压调节率 | 0.1% (%满刻度) | ||
| 负载调节率 | 0.3% (%满刻度) | ||
| 响应时间 | < 100µS | ||
| 设定值 | |||
| 电压 | 范围 | 155 Vrms / 310 Vrms | |
| 分辨率 | 0.01 V 在0.00 ~ 99.99 Vrms; 0.1 V 在100.0 ~ 310.0 Vrms | ||
| 精度 | ± (0.5%设定值 + 2位) | ||
| 频率 | 范围 | 45 ~ 500 Hz | |
| 分辨率 | 0.01 Hz 在45.00 ~ 99.99 Hz / 0.1 Hz 在100.0 ~ 500.0 Hz | ||
| 精度 | ± 0.02%设定值 | ||
| 电源开/关相位角 | 范围 | 0 ~ 359° | |
| 分辨率 | 1° | ||
| 精度 | ± 1° (45 ~ 65 Hz) | ||
| 测量 | |||
| 电压(r.m.s) | 范围 | 0.20 ~ 38.75 Vrms / 38.76 ~ 77.50 Vrms / 77.51 ~ 155.0 Vrms / 155.1 ~ 310.0 Vrms | |
| 分辨率 | 0.01 V 在0.00 ~ 99.99 Vrms; 0.1 V 在100.0 ~ 310.0 Vrms | ||
| 精度 | ± (0.5%读值 + 2位) | ||
| 频率 | 范围 | 45 ~ 500 Hz | |
| 分辨率 | 0.01 Hz 在45.00 ~ 99.99 Hz / 0.1 Hz 在100.0 ~ 500.0 Hz | ||
| 精度 | ± 0.1 Hz | ||
| 电流(r.m.s) | 范围 | 2.00 ~ 70.00 mA / 60.0 ~ 350.0 mA / 0.300 ~ 3.500 A / 3.00 ~ 10.00 A | |
| 分辨率 | 0.01 mA, 0.1 mA, 0.001 A, 0.01 A | ||
| 精度 | ± (0.6%读值 + 5位) , 2.00 ~ 350.0 mA / ± (0.5%读值 + 5位) , 0.300 ~ 3.500 A / ± (0.5%读值 + 3位) , 3.000 ~ 10.00 A | ||
| 电流(peak) | 范围 | 0.0 ~ 40.0 A | |
| 分辨率 | 0.1 A | ||
| 精度 | ± (1%读值 + 1位) | ||
| 功率(W) | 分辨率 | 0.01 W, 0.1 W, 1 W | |
| 精度 | ± (0.6%读值 + 5位) , 0.20 ~ 99.99 W; ± (0.6%读值 + 5位) , 100.0 ~ 999.9 W; ± (0.6%读值 + 2位) , 1000 ~ 9999 W | ||
| 视在功率(VA ) | 分辨率 | 0.01 VA, 0.1 VA, 1 VA | |
| 精度 | ± (1%读值 + 7位) , 0.20 ~ 99.99 VA / ± (1%读值 + 7位) , 100.0 ~ 999.9 VA / ± (1%读值 + 5位) , 1000 ~ 9999 VA | ||
| 功率因数 | 范围 | 0.000 ~1.000 | |
| 分辨率 | 0.001 | ||
| 精度 | ±2%读值 + 2位 | ||
| 常规 | |||
| 远程输出信号 | Pass, Fail, Test-in Process, Trigger in, Trigger out, EXT ON/OFF | ||
| 同步输出信号 | 输出信号10 V, BNC类 | ||
| 预设数 | 10 (0~9数字键) | ||
| 保护 | OCP, OPP, OTP | ||
| 序列/模拟/编程功能 | |||
| 内存数 | 10 (0~9数字键) | ||
| 步骤数 | 0 ~ 255 Step (每个序列) | ||
| 步进时间设置范围 | 0.01 ~ 999.99 S | ||
| 步进方式 | Constant, Keep, Linear Sweep | ||
| 参数 | 输出范围, Mode of AC, 频率, 波形(仅正弦波), 开相位, 关相位, Step Term, Jump Count (1 ~ 9999, 或无限), jum-to, step coad, Branch 1, Branch 2, 触发输出 | ||
| 序列控制 | Start, Stop, Hold, Continue, Branch 1, Branch 2 | ||
| 环境条件 | |||
| 工作温度 | 0 ~ +40 ℃ | ||
| 存储温度 | -10 ~ +70 ℃ | ||
| 工作湿度 | 20 ~ 80% RH (无凝结) | ||
| 存储湿度 | 小于80% RH(无凝结) | ||
| PC远程控制接口 | |||
| 标配 | USB Host, LAN | ||
| 选配 | GPIB / RS232 & USB; PLC控制板，用于NF; PLC控制板，用于EXTECH | ||
| 输入电源 | 1ψ AC 100/200 Vac ±10%(日本); 1ψ AC 115/230 Vac ±15%(除日本以外其它国家) | ||
| 尺寸 | |||
| 430(W)×89(H)×400(D) mm; 约24Kg | 430(W)×89(H)×560(D) mm; 约38Kg | ||
| 规格调整恕不另行通知 APS-7000GD1DH | |||
型号 |
APS-7051 |
APS-7101 |
||
| 额定功率 | 500VA | 1000VA | ||
| 输出电压 | 0 ~ 250 Vrms ,0 ~ 500 Vrms ,0 ~ 1000 Vrms | |||
| 输出频率 | 45.00 ~ 500.0 Hz | |||
| 最大电流(有效值) *1 | 0 ~ 250 Vrms | 2.5A | 5A | |
| 0 ~ 500 Vrms | 1.25A | 2.5A | ||
| 0 ~ 1000 Vrms | 0.63A | 1.25A | ||
| 最大电流 (峰值) | 0 ~ 250 Vrms | 10.0A | 20.0A | |
| 0 ~ 500 Vrms | 5.0A | 10.0A | ||
| 0 ~ 1000 Vrms | 2.5A | 5.0A | ||
| 总谐波失真(THD) | ≤0.5% at 45 ~ 500.0Hz (Resistive Load) | |||
| 波峰因子 | ≤4 | |||
| 电源调节率 | 0.1% (% of full scale) | |||
| 负载调节率 | 0.3% (% of full scale) | |||
| 设定 | ||||
| 范围 | 0 ~ 250 Vrms, 0 ~ 500 Vrms, 0 ~ 1000 Vrms,自动 | |||
| 电压 | 分辨率 | 0.01 V at 0.00 ~ 99.99 Vrms | ||
| 0.1 V at 100.0 ~ 999.9 Vrms | ||||
| 精准度 | ± (0.5% of setting + 2 counts) | |||
| 范围 | 45 ~ 500 Hz | |||
| 频率 | 分辨率 | 0.01Hz at 45.00 ~ 99.99Hz | ||
| 0.1Hz at 100.0 ~ 500.0Hz | ||||
| 精准度 | ± 0.02% of Setting | |||
| 量测 *2 | ||
| 范围 | 0.20 ~ 38.75 Vrms | |
| 电压(有效值) | 38.76 ~ 77.50 Vrms | |
| 77.51 ~ 250.0 Vrms | ||
| 250.1 ~ 1000 Vrms | ||
| 分辨率 | 0.01 V at 0.00 ~ 99.99 Vrms | |
| 0.1 V at 100.0 ~ 999.9 Vrms | ||
| 精准度 *3 | ± (0.5% of reading + 2 counts) | |
| 频率 | 范围 | 45 ~ 500 Hz |
| 分辨率 | 0.01Hz at 45.00 ~ 99.99Hz | |
| 0.1Hz at 100.0 ~ 500.0Hz | ||
| 精确度*3 | ± 0.1Hz | |
| 电流(有效值) | 范围 | 2.00 ~ 70.00 mA |
| 60.0 ~ 350.0 mA | ||
| 0.300 ~ 3.500 A | ||
| 3.00 ~ 5.00 A | ||
| 0.01mA | ||
| 分辨率 | 0.1mA | |
| 0.001A | ||
| 0.01A | ||
| ± (0.6% of reading + 5 counts) , 2.00 ~ 350.0 mA | ||
| ± (0.5% of reading + 5 counts) , 0.350 ~ 3.500 A | ||
| 精确度*3 | ± (0.5% of reading + 3 counts) ,3.500 ~ 5.00 A | |
| 电流(峰值) | 分辨率 | 0.1A |
| 精确度 | ± (1% of reading + 1 counts) | |
| 功率(W) | 0.01 W | |
| 分辨率 | 0.1 W | |
| 1 W | ||
| ± (0.6% of reading + 20 counts) , 0.20 ~ 99.99W | ||
| 精确度*3 | ± (0.5% of reading + 20 counts) , 100.0 ~ 999.9W | |
| ± (0.5% of reading + 2 counts) ,1000 ~ 9999W | ||
| 视在功率 (VA) | 0.01VA | |
| 分辨率 | 0.1VA | |
| 1VA | ||
| ± (1% of reading + 5 counts) , 0.20~ 99.99VA | ||
| 精确度*3 | ± (1% of reading + 5 counts) , 100.0 ~ 999.9VA | |
| ± (1% of reading + 2 counts) , 1000~ 9999VA | ||
| 功率因子 | 分辨率 | 0.001 |
| 精确度*3 | ±2% reading + 2 counts | |
| 一般 | |||||
| 同步输出信号 | 输出讯号 10 V, BNC Type | ||||
| 预设组(数) | 10 (0~9 numeric keys) | ||||
| 保护 | OCP, OPP, OHP 警示 | ||||
| AC 电源输入 | |||||
| 相位 | 单相(1Ø) | ||||
| 输入电压 | 115/230Vac ± 15% | ||||
| 输入频率 | 50/60Hz | ||||
| 最大电流 | 16A/8A | 32A/16A | |||
| 功率因素 | 0.7 Typ. | ||||
| 环境条件 | |||||
| 操作温度范围 | 0 ~ +40 ℃ | ||||
| 储存温度范围 | -10 ~ +70 ℃ | ||||
| 操作湿度范围 | 20 ~ 80% RH (无凝结) | ||||
| 储存湿度范围 | 80% RH 或是更小(无凝结) | ||||
| 界面 | |||||
| 标准 | USB Host, LAN | ||||
| 选配 | GPIB (APS-001) | ||||
| RS232 / USB CDC (APS-002) | |||||
| 尺寸&重量 | |||||
| 宽 | 430 | 430 | |||
| 尺寸(mm) | 高 | 88 | 88 | ||
| 深 | 400 | 560 | |||
| 重量 | 24Kg | 38Kg | |||
| *1 最大输出电流的工作电压为 200Vrms / 400Vrms / 800Vrms。 | ||
| *2 所有有效量测精度在 23±5℃温度范围内。 | ||
| *3 在 25〜250V / 50〜500V / 100〜1000V条件下，正弦波，无载。 |
标配与配件
标配附件：
使用手册(CD_含USB驱动)×1
电源线×1 Type II, 用于APS-7100(PSE仅用于日本)
电源线×1 Type I &II (依区域), 用于APS-7050
Mains Terminal Cover Set ×1
GTL-123 测试线×1
选配附件：
APS-001 GPIB接口板
APS-002 RS-232C / USB接口板（APS-7050，APS-7100，APS-7051，APS-7101）
APS-007 RS-232C接口卡（APS-7200，APS-7300）
APS-003 输出电压: 0 ~ 600Vrms（APS-7050/APS-7100/APS-7200/APS-7300可选配）
APS-004 输出频率: 45 ~ 1000Hz（APS-7050/APS-7100/APS-7200/APS-7300可选配）
GRA-423 APS-7050，APS-7051，APS-7101，APS-7100Rack Mount Kit
GRA-429 APS-7200Rack Mount Kit
GRA-430 APS-7300Rack Mount Kit
订购信息
APS-7050 500 VA 可编程AC电源
APS-7100 1000 VA 可编程AC电源
APS-7051 500 VA （1000V）可编程AC电源
APS-7101 1000 VA （1000V）可编程AC电源
点击购买
❓ 常见问答 1 查看更多 →
问：RTCA/DO-160G:2020单相交流电源输入测试要求的验证目的与要求解析
一、分类标记说明
单相交流设备根据工作频率的不同可以分为以下三类：
· A(CF)类：预期使用在飞机恒频（400Hz）交流主电源系统中的交流用电设备；
· A(NF)类：预期使用在飞机窄变频（360Hz-650Hz）交流主电源系统中的交流用电设备；
· A(WF)类：预期使用在飞机宽变频（360Hz-800Hz）交流主电源系统中的交流用电设备。
除频率外，还包括：
1) 交流谐波（畸变）试验，附加字母H
该试验仅适用于单台功率≥35VA，或由多台同类设备组成，总功率≥150VA的整套装置。
2) 交流电流调制试验，附加字母L
该试验适用于产生的电流脉动（或电流调制）可控的设备，符合要求标记为L，不符合标记为Z。
3) 交流功率因数试验，附加字母P
该试验适用于功率因数可控的设备，符合要求标记为P，不符合标记为Z。
二、试验容差要求
进行电源输入测试的电源容差要求如下：
1. 当额定电压≥100V时，电压容差为±1%；
2. 当额定电压＜100V，电压容差为±2%；
3. 试验持续期间的容差为规定值的±10%；
4. 瞬变前后沿10%-90%上升和下降时间都应小于1.5ms；
5. 频率容差应为规定值的±1%。
三、关于某些项目的说明
1.正常工作条件-电压调制（交流）
电压调制是指在供电系统稳态工作期间由电压调节和速度变化引起的交流峰值电压均值周期性、随机性的或两者皆有的变化。电压调制包络的最低电压和最高电压间的最大峰谷差为5V，参见图1。图2则为峰值电压呈周期性变化的示波器时域波形。试验频率、峰谷调制度及重复率周期见图3曲线，要求施加频点为每十倍频程至少4个频点，再加上曲线的转折频率，具体施加的频点见表1，供电条件见表2。
图1 电压调制峰-谷示例
图2 周期性电压调制波形示例
图3 试验电平曲线
表1 电压调制驻留频点列表
A(CF) | 测试频点 | 1Hz | 1.7Hz | 1.78Hz | 3.16Hz | 5.62Hz | / |
测试频点 | 10Hz | 17.78Hz | 25Hz | 31.62Hz | 56.23Hz | 70Hz | |
测试频点 | 100Hz | 177.83Hz | 200Hz | / | / | / | |
A(NF) | 测试频点 | A(CF)全部频点 | 316.23Hz | 325Hz | / | / | |
A(WF) | 测试频点 | A(CF)全部频点 | 316.23Hz | 400Hz | / | / | |
表2 三种供电类别设备试验时的供电条件
设备类别 | A(CF) | A(NF) | A(WF) |
供电条件 | 115V/400Hz | 115V/360Hz | 115V/360Hz |
115V/650Hz | 115V/800Hz |
2.正常工作条件-频率调制（交流）
频率调制是指在供电系统稳态工作期间，由发电机耦合或传动装置速度变化引起的瞬态频率平均值周期性、随机性的或两者皆有的变化。典型的调制波形如图4所示。试验时供电条件如表2所示，施加的频偏及重复率见表3，每个频点的驻留时间是5个重复率周期或30s取大者。
图4 频率调制图形
表3 试验条件（单位：Hz）
频率偏移 | 4.9 | 4.0 | 4.0 | 4.0 | 4.0 | 4.0 |
重复率 | 0.014 | 0.017 | 0.03 | 0.054 | 0.1 | 0.17 |
频率偏移 | 4.0 | 4.0 | 4.0 | 4.0 | 2.2 | 1.4 |
重复率 | 0.3 | 0.54 | 1.0 | 1.7 | 3.0 | 5.4 |
频率偏移 | 0.75 | 0.52 | 0.35 | 0.27 | 0.2 | / |
重复率 | 10 | 17 | 30 | 54 | 100 | / |
3.正常工作条件-电压畸变（交流）
非线性交流负载可导致交流电压畸变。考核该项目应以电压总谐波畸变电平（THD）为等级电平，试验时供电条件如表2所示，频率不变，电压为100V。对A(CF)类和A(NF)类设备，THD应为8%；对A(WF)类设备，THD则为10%。试验持续时间为30min。
尽管DO-160标准给出了总谐波畸变电平，但却未给出各次谐波相对于基波的占比，给实际执行带来一定程度的困扰。表4则是GJB 181标准中对于该项目的要求，THD为5%，同时给出了主要奇次谐波的占比，操作性强。此处建议总体单位能够提前了解发电机组输出的电源品质情况，然后给出谐波分量的推荐值。
表4 GJB 181标准中电压畸变的试验条件
谐波次数 | 相对于基波的百分比 |
3 | 2.75% |
5 | 2.75% |
7 | 1.97% |
9 | 1.53% |
11 | 1.25% |
13 | 1.06% |
15 | 0.92% |
4.冲击电流
冲击电流是指电路中瞬时地流过较高的电流，主要与电路中电感和电容的储能有关。设备的供电条件如表5所示，要求工作在最大稳态负载电流条件下。冲击电流的限值为：3ms内，最大稳态负载电流的9倍；3ms-500ms内，最大稳态负载电流的4倍；500ms-2s，最大稳态负载电流的2倍，此后为额定值。其中最大稳态负载电流是额定电流有效值的1.41倍。图5则是冲击电流的试验布置图，其中可调电阻的作用是减少电源源内阻相对于不同EUT的差异，提高不同实验室之间测试结果的一致性。其中电阻设置值为电源输出为AC115V条件时，电源与EUT之间的电压降为4V。
表5 三种供电类别设备试验时的供电条件
设备类别 | A(CF) | A(NF) | A(WF) |
供电条件 | 105V-122V/400Hz | 105V-122V/360Hz | 105V-122V/360Hz |
105V-122V/650Hz | 105V-122V/800Hz |
该试验分为两种施加条件，一种是直接启动EUT的电源开关；另一种则是在200ms内将供电电压降到5%以下，然后再恢复至初始供电条件。
四、系统解决方案
3Ctset自2024年陆续推出适用于DO-160G、GJB 181等标准中机载电源特性测试的系列产品，如图6所示，其中PPS45C10作为公司的主流产品，满足上述标准中的全部供电制式测试，主要特点有：
· 输出功率20kW，支持交直流输出，交流电压 450V，电流105A；直流电压636V，电流105A；
· 全功率四象限负载；
· 宽量程频率范围DC-200kHz；
· 支持频率/幅度调制，谐波输出；
· 支持纹波闭环测试；
公司还可以进一步根据客户需求，提升产品的功率和供电电流能力，同时为更好地服务于低空经济新能源供电制式产品，也推出了针对DC540V和800V供电的PDG 54C12电源特性测试系统，满足电压DC1500V，功率60kW，电流120A，同时该系统也兼顾DC28V供电制式产品。图7给出了一些典型的测试波形，如需了解产品详情，欢迎致电公司电话：0512-68413700。
a) HDC105-混合瞬变 - 条件S |
b）TVF109-正常电压瞬变 - 条件J |
c) TVF302-非正常电压瞬变 - 条件N |
d）TVF602-一相或两相断电 - 条件B |
