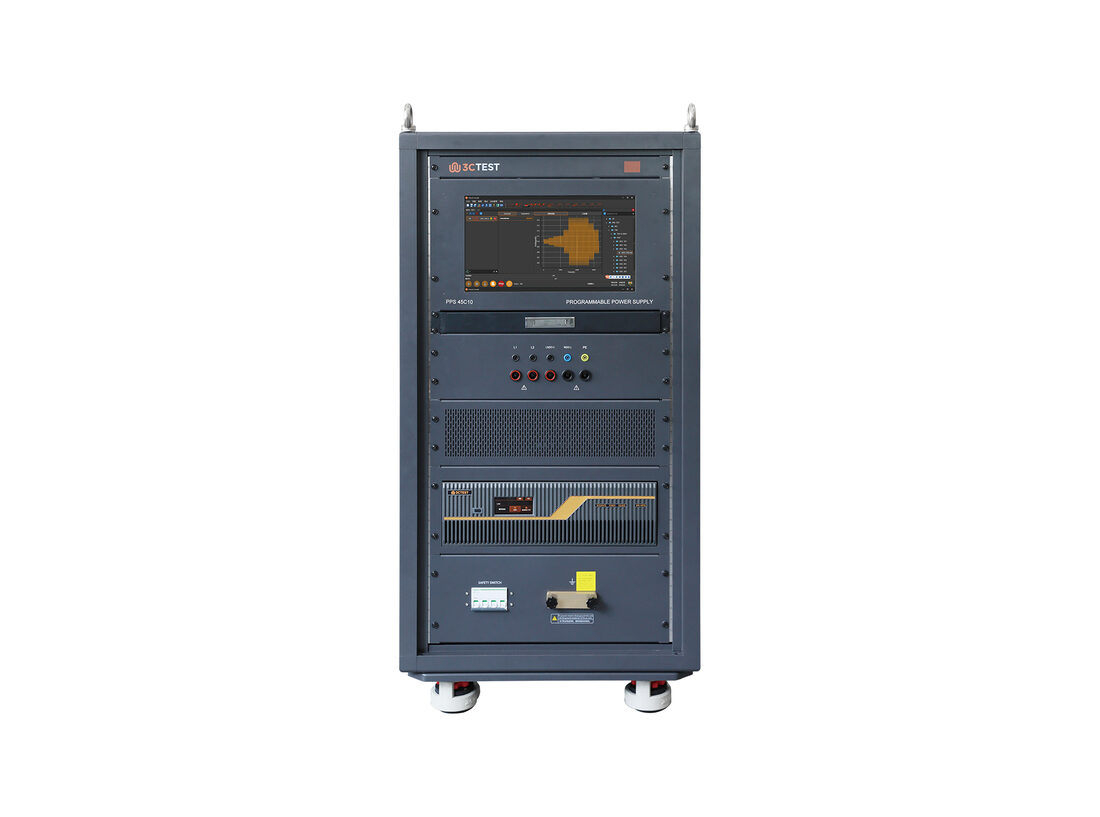

机载交直流电源特性测试系统 PPS 45C10

Name: 机载交直流电源特性测试系统 PPS 45C10
Brand: 3C TEST
SKU: PPS 45C10
Availability: InStock

型号：PPS 45C10

分类国货精品 > EMC > 军标试验 > 机载电源特性试验适用行业

动力电池检测、

半导体晶圆检测、

汽车零部件制造摘要军工,航天航空

🔧 我要报修 🧰 保养申请我要询价

用途场景

研发实验室研发、新产品开发、技术研究

生产生产线检测、工艺控制、制造过程监控

品控质量检验、来料检测、成品测试

合规认证计量检测、仪器校准、精度验证

教学实训教学实验、技能培训、实训演示

维修设备维修、故障诊断、维护保养

规格参数

产品概述

PPS 45C10机载交直流电源特性测试系统，具有高电压/电流动态范围，适用于航空领域的各种供电需求。无论负载情况如何，PPS 45C10输出电压的失真率均可保证低于0.3%，宽量程频率可达到DC ~ 200 kHz。支持直流 14 V、28 V、270 V系统以及单三相交流115 V 400 Hz、220 V 50 Hz系统测试。

PPS 45C10测试系统不但基于实时处理器技术，而且配备了内置的高性能PC及配套测试软件Corelab，其拥有的任意波形编辑功能，能轻松模拟各种复杂波形。Corelab为用户提供多样的预置波形片段和大量符合电磁兼容及航天标准的测试项目。此外其还拥有强大的报告功能，能够产生测试或测量报告。

产品特点

> 支持谐波输出

> 支持纹波闭环试验

> 全功率四象限电源

> 远端补偿自适应功能

> 宽量程频率范围 DC ~ 200 kHz

> 最大测试电流可达105 A（可定制更大电流）

> 最大输出功率可达20 kW（可定制更高功率）

> 输出电压、电流监测/保护功能

> 一体化的设计，质量可靠、外观精美、操作舒适

> 满足GJB 181、MIL-STD-704F、RTCA/DO-160G(第16、18章)和HB 20326标准要求

> 以太网、RJ45接口, 用于PC远程控制、打印测试报告

> 内置任意波形发生器, 用户可轻松编辑任意波, 模拟复杂波形

产品标准

GJB标准

GJB 181
GJB 181A
GJB 181B

其他标准

HB 20326
MIL-STD-704F
RTCA/DO-160G

应用行业

军工

航天航空

产品参数

技术参数

交流测试系统
交流最大电压	L-N/0 V ~ 450 V L-L/0 V ~ 779 V @0.001 Hz ~ 200.00 Hz L-N/0 V ~ 400 V L-L/0 V ~ 692 V @0.001 Hz ~ 400.00 Hz L-N/0 V ~ 300 V L-L/0 V ~ 519 V @0.001 Hz ~ 1,000.00 Hz
输出功率	20 kW
交流最大电流	单相：105 A，三相：35 A
交流电压精度	±(0.01% + 0.05% F.S.)
交流电流精度	±(0.01% + 0.05% F.S.)
DC 270 V测试系统
直流最大电压	636 V
输出功率	20 kW
直流最大电流	105 A
直流电压精度	±(0.01% + 0.05% F.S.)
直流电流精度	±(0.1% + 0.2% F.S.)
DC 14 V & DC 28 V测试系统
直流最大电压	80 V
输出功率	2.4 kW
直流最大电流	30 A
直流电压精度	±(0.2% + 0.2% F.S.)
直流电流精度	±(0.2% + 0.5% F.S.)
注：F.S.在 DC 14 V & DC 28 V测试系统中代指最大电压80 V，最大电流30 A F.S.在 DC 270 V测试系统中代指最大电压636 V，最大电流105 A F.S.在交流测试系统中代指最大电压450 V，最大电流105 A

通用参数

显示屏	15.6英寸嵌入式触摸屏
保护	过流保护，过压、欠压保护，过功率保护，过温保护
电源输入接口类型	63 A - 6H工业航空插头
设备控制端口通讯方式	以太网LAN（RJ45）
工作电源	AC 380 V，50 Hz/60 Hz
仪器接地连接方式	双独立接地，扁平接地线
前后面板接线端口	32 A香蕉头端子&100 A实心端子
机箱尺寸	600 mm (W)1,225 mm (H)900 mm (D)
重量	约 192 kg
环境温度	15 ℃ ~ 35 ℃
相对湿度	45 % ~ 75 %
大气压力	86 kPa ~ 106 kPa
