规格参数
产品概述

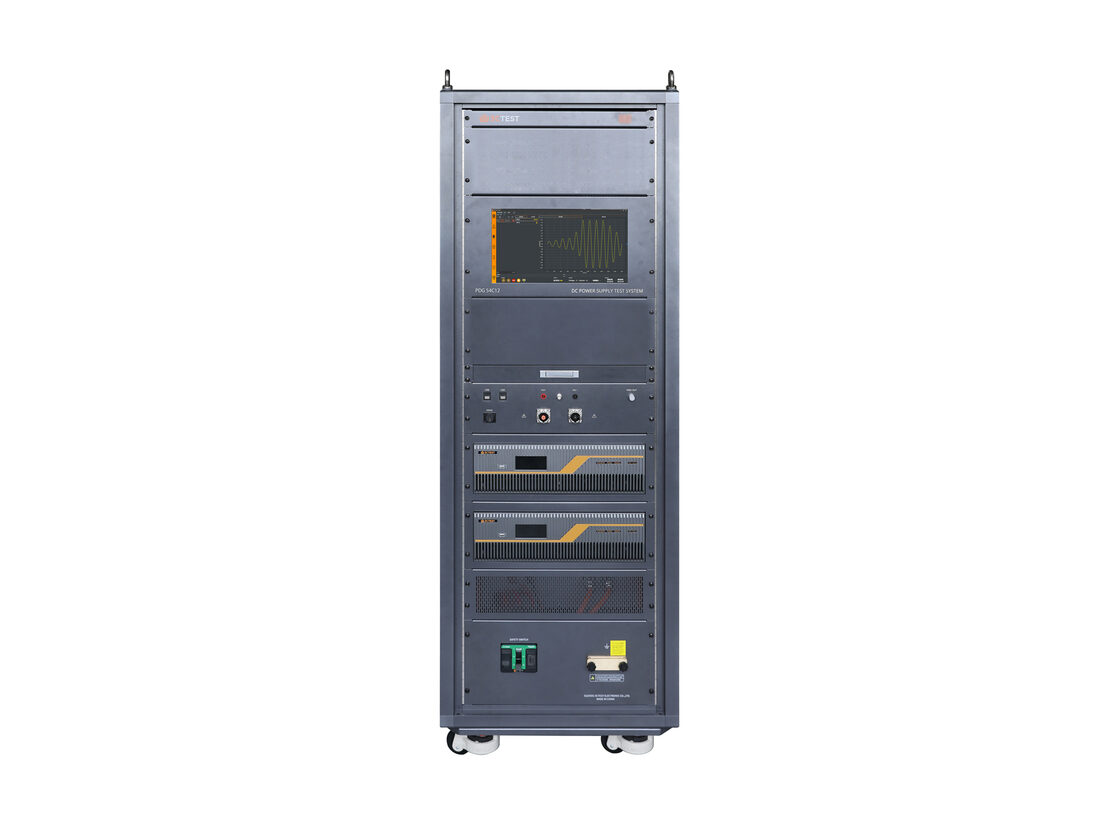

PDG 54Cxx机载直流电源特性测试系统。具有高电压/电流动态范围，适用于航空领域的各种供电需求，无论负载情况如何，PDG 54CXX输出电压的失真率均可保证低于0.3%，宽量程频率可达到DC ~ 200 kHz。支持DC 14 V、28 V、270 V、540 V系统测试。
PDG 54Cxx不但基于实时处理器技术，而且配备了内置的高性能PC及配套测试软件Corelab，其拥有的任意波形编辑功能，能轻松模拟各种复杂波形。Corelab为用户提供多样的预置波形片段和大量符合电磁兼容及航天标准的标准测试项目，此外其还拥有强大的报告功能，能够产生测试或测量报告。
命名规则：
产品特点
> 支持谐波输出
> 支持纹波闭环试验
> 全功率四象限电源
> 远端补偿自适应功能
> 宽量程频率范围 DC ~ 200 kHz
> 最大测试电流可达120 A（可定制更高电流）
> 最大输出功率可达60 kW（可定制更高功率）
> 输出电压、电流监测/保护功能
> 一体化的设计，质量可靠、外观精美、操作舒适
> 满足 MIL-STD-704F、HB 20326.8、GJB 181以及 RTCA/DO-160G(第16、18章)中对直流电源特性(LDC)的要求。
> 以太网、RJ45接口, 用于PC远程控制、打印测试报告
> 内置任意波形发生器, 用户可轻松编辑任意波, 模拟复杂波形
产品标准
GJB标准
- GJB 181
- GJB 181A
- GJB 181B
其他标准
- HB 20326
- MIL-STD-704F
- RTCA/DO-160G
应用行业
军工
航天航空产品参数
技术参数
| DC 270 V & DC 540 V测试系统 | |
| 直流最大电压 | 1,500 V |
| 输出功率 | 60 kW |
| 直流最大电流 | 120 A |
| 直流电流精度 | ±(0.1%+0.2% F.S.) |
| 直流电压精度 | ±(0.01%+0.05% F.S.) |
| DC 14 V & DC 28 V测试系统 | |
| 直流最大电压 | 80 V |
| 输出功率 | 2.4 kW |
| 直流最大电流 | 30 A |
| 直流电流精度 | ±(0.2%+0.5% F.S.) |
| 直流电压精度 | ±(0.2%+0.2% F.S.) |
| 注： F.S.在 DC 14 V & DC 28 V系统中代指最大电压80 V，最大电流30 A 在 DC 270 V & DC 540 V系统中代指最大电压1,500 V，最大电流120 A | |
通用参数
| 保护 | 过流保护，过压、欠压保护，过功率保护，过温保护 |
| 显示屏 | 15.6英寸嵌入式触摸屏 |
| 电源输入接口类型 | 高压屏蔽插头（橙、黑） |
| 设备控制端口通讯方式 | 以太网LAN、RJ45 |
| 工作电源 | AC 380 V，50 Hz/60 Hz |
| 仪器接地连接方式 | 使用扁平接地线 |
| 前后面板接线端口 | 32 A香蕉头端子&300 A高压端子 |
| 机箱尺寸 | 600 mm (W) *1,800 mm (H) *900 mm (D) |
| 重量 | 约 320 kg |
| 环境温度 | 15℃ ~ 35℃ |
| 相对湿度 | 45% ~ 75% |
| 大气压力 | 86 kPa ~ 106 kPa |
