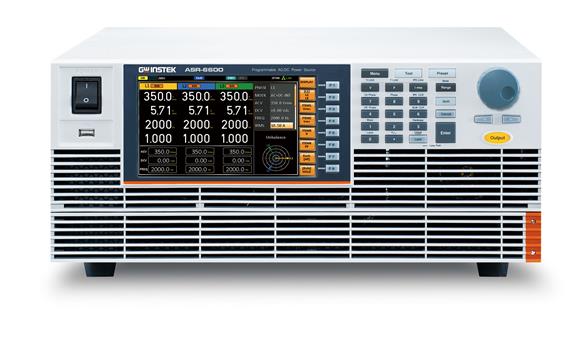

产品概述
高功率服务器电源模块要求高效转换和节省功耗，为了确保高功率服务器运行时的电源稳定性，具有热插拔冗余电源规格的电源模块（如CRPS )已广泛应用于服务器机架中。具有冗余功能的电源模块需要一次测试多个电源模块，以确保所有模块在高功率输出期间都能保持正常工作。由于服务器电源发展的快速变化，GWInstek推出了ASR-6000系列，以满足客户的需求。ASR-6000系列有两种型号:ASR-6450 AC/DC 4.5kVA和ASR-6600 AC/DC 6kVA。ASR-6000系列可支持交流单相/三相输入和输出，并可满功率直流输出。该系列采用第三代半导体碳化硅( SiC）技术，打造4U 6kVA高功率密度、高性能交直流电源ASR-6000 系列能够模拟更多样的电力环境变化，如三相平衡和三相不平衡、缺相等，并具有三相输出模式下的多通道输出功能，可编程输出阻抗调节，以及多达数万个任意波形输出。ASR-6000系列的推出证明了GWInstek能够为大功率交流电源提供完整的测试解决方案。
产品特性
- 4U 6kVA高功率密度的高性能交/直流电源
- AC输入支持单相与三相,相电压200V ~240V±10% (delta orY连接可选择)
- 10种输出模式:包含与外部输入信号频率或市电同步(SYNC),外部电压控制内部放大器输出(VCA)等
- 具备多通道输出功能
- 支持AC 1P2W,1P3W,3P4W输出
- AC最大输出相电压: 350Vrms 线电压:700Vrms
- 具备AC三相平衡和不平衡,缺相输出功能
- 可编程输出阻抗调整
- 双通道电压/电流输出监控功能
- 电压输出上升时间三段可调整
- 支持序列编辑与仿真输出模式
- 强大的任意波编辑输出功能,内置40多种任意波形输出
- 进阶网页服务器控制,支持数据采集和数据记录功能
- 100阶谐波测量功能
- 支持外部并联提升输出功率
- 标准接口：RS-232C,USB,LAN
- 选配接口：CAN,DeviceNet,GPIB
技术规格
📎 本技术规格已收录于本页下方「📎 产品资料」阅览区，可在线查阅。
标配与配件
标准配件：
输入端子盖×1,输出端子盖×1,三角形连接输入用铜板×1,单相和Y连接输入用铜板×1，
三角形连接输入用铜板×1,1P输出用铜板×1，
GRA-451-E×1,GTL-246×1
选购配件：
ASR-003 GPIB接口卡
ASR-004 Device Net接口卡
ASR-005 CAN BUS适配卡
ASR-006 外部并联线
GRA-451-E 机架安装转接器(欧规)卡
GRA-451-J 机架安装转接器(日规)卡
GTL-232 RS-232C连接线(长度约2m)
GTL-248 GPIB连接线(长度约2m长)
GPW-008 6RV3 power cord
GPW-009 6RVV3 power cord
GPW-010 6RVT3 power cord
GPW-011 6RV5 UL power cord
GPW-012 6RVV5 VDE power cord
GPW-013 6RVT5 PSE power cord
GPW-014 6RV4 UL power cord
GPW-015 6RVV4 VDE power cord
GPW-016 6RVT4 PSE power cord
订购信息
订购信息：
ASR-6450 4.5kVA AC/DC电源供应器
ASR-6600 6 kVA AC/DC电源供应器
ASR-6450-09 9 kVA AC/DC电源供应器
ASR-6600-12 12 kVA AC/DC电源供应器
ASR-6450-13.5 13.5kVA AC/DC电源供应器
ASR-6600-18 18 kVA AC/DC电源供应器
点击购买
❓ 常见问答 1 查看更多 →
问：RTCA/DO-160G:2020单相交流电源输入测试要求的验证目的与要求解析
一、分类标记说明
单相交流设备根据工作频率的不同可以分为以下三类：
· A(CF)类：预期使用在飞机恒频（400Hz）交流主电源系统中的交流用电设备；
· A(NF)类：预期使用在飞机窄变频（360Hz-650Hz）交流主电源系统中的交流用电设备；
· A(WF)类：预期使用在飞机宽变频（360Hz-800Hz）交流主电源系统中的交流用电设备。
除频率外，还包括：
1) 交流谐波（畸变）试验，附加字母H
该试验仅适用于单台功率≥35VA，或由多台同类设备组成，总功率≥150VA的整套装置。
2) 交流电流调制试验，附加字母L
该试验适用于产生的电流脉动（或电流调制）可控的设备，符合要求标记为L，不符合标记为Z。
3) 交流功率因数试验，附加字母P
该试验适用于功率因数可控的设备，符合要求标记为P，不符合标记为Z。
二、试验容差要求
进行电源输入测试的电源容差要求如下：
1. 当额定电压≥100V时，电压容差为±1%；
2. 当额定电压＜100V，电压容差为±2%；
3. 试验持续期间的容差为规定值的±10%；
4. 瞬变前后沿10%-90%上升和下降时间都应小于1.5ms；
5. 频率容差应为规定值的±1%。
三、关于某些项目的说明
1.正常工作条件-电压调制（交流）
电压调制是指在供电系统稳态工作期间由电压调节和速度变化引起的交流峰值电压均值周期性、随机性的或两者皆有的变化。电压调制包络的最低电压和最高电压间的最大峰谷差为5V，参见图1。图2则为峰值电压呈周期性变化的示波器时域波形。试验频率、峰谷调制度及重复率周期见图3曲线，要求施加频点为每十倍频程至少4个频点，再加上曲线的转折频率，具体施加的频点见表1，供电条件见表2。
图1 电压调制峰-谷示例
图2 周期性电压调制波形示例
图3 试验电平曲线
表1 电压调制驻留频点列表
A(CF) | 测试频点 | 1Hz | 1.7Hz | 1.78Hz | 3.16Hz | 5.62Hz | / |
测试频点 | 10Hz | 17.78Hz | 25Hz | 31.62Hz | 56.23Hz | 70Hz | |
测试频点 | 100Hz | 177.83Hz | 200Hz | / | / | / | |
A(NF) | 测试频点 | A(CF)全部频点 | 316.23Hz | 325Hz | / | / | |
A(WF) | 测试频点 | A(CF)全部频点 | 316.23Hz | 400Hz | / | / | |
表2 三种供电类别设备试验时的供电条件
设备类别 | A(CF) | A(NF) | A(WF) |
供电条件 | 115V/400Hz | 115V/360Hz | 115V/360Hz |
115V/650Hz | 115V/800Hz |
2.正常工作条件-频率调制（交流）
频率调制是指在供电系统稳态工作期间，由发电机耦合或传动装置速度变化引起的瞬态频率平均值周期性、随机性的或两者皆有的变化。典型的调制波形如图4所示。试验时供电条件如表2所示，施加的频偏及重复率见表3，每个频点的驻留时间是5个重复率周期或30s取大者。
图4 频率调制图形
表3 试验条件（单位：Hz）
频率偏移 | 4.9 | 4.0 | 4.0 | 4.0 | 4.0 | 4.0 |
重复率 | 0.014 | 0.017 | 0.03 | 0.054 | 0.1 | 0.17 |
频率偏移 | 4.0 | 4.0 | 4.0 | 4.0 | 2.2 | 1.4 |
重复率 | 0.3 | 0.54 | 1.0 | 1.7 | 3.0 | 5.4 |
频率偏移 | 0.75 | 0.52 | 0.35 | 0.27 | 0.2 | / |
重复率 | 10 | 17 | 30 | 54 | 100 | / |
3.正常工作条件-电压畸变（交流）
非线性交流负载可导致交流电压畸变。考核该项目应以电压总谐波畸变电平（THD）为等级电平，试验时供电条件如表2所示，频率不变，电压为100V。对A(CF)类和A(NF)类设备，THD应为8%；对A(WF)类设备，THD则为10%。试验持续时间为30min。
尽管DO-160标准给出了总谐波畸变电平，但却未给出各次谐波相对于基波的占比，给实际执行带来一定程度的困扰。表4则是GJB 181标准中对于该项目的要求，THD为5%，同时给出了主要奇次谐波的占比，操作性强。此处建议总体单位能够提前了解发电机组输出的电源品质情况，然后给出谐波分量的推荐值。
表4 GJB 181标准中电压畸变的试验条件
谐波次数 | 相对于基波的百分比 |
3 | 2.75% |
5 | 2.75% |
7 | 1.97% |
9 | 1.53% |
11 | 1.25% |
13 | 1.06% |
15 | 0.92% |
4.冲击电流
冲击电流是指电路中瞬时地流过较高的电流，主要与电路中电感和电容的储能有关。设备的供电条件如表5所示，要求工作在最大稳态负载电流条件下。冲击电流的限值为：3ms内，最大稳态负载电流的9倍；3ms-500ms内，最大稳态负载电流的4倍；500ms-2s，最大稳态负载电流的2倍，此后为额定值。其中最大稳态负载电流是额定电流有效值的1.41倍。图5则是冲击电流的试验布置图，其中可调电阻的作用是减少电源源内阻相对于不同EUT的差异，提高不同实验室之间测试结果的一致性。其中电阻设置值为电源输出为AC115V条件时，电源与EUT之间的电压降为4V。
表5 三种供电类别设备试验时的供电条件
设备类别 | A(CF) | A(NF) | A(WF) |
供电条件 | 105V-122V/400Hz | 105V-122V/360Hz | 105V-122V/360Hz |
105V-122V/650Hz | 105V-122V/800Hz |
该试验分为两种施加条件，一种是直接启动EUT的电源开关；另一种则是在200ms内将供电电压降到5%以下，然后再恢复至初始供电条件。
四、系统解决方案
3Ctset自2024年陆续推出适用于DO-160G、GJB 181等标准中机载电源特性测试的系列产品，如图6所示，其中PPS45C10作为公司的主流产品，满足上述标准中的全部供电制式测试，主要特点有：
· 输出功率20kW，支持交直流输出，交流电压 450V，电流105A；直流电压636V，电流105A；
· 全功率四象限负载；
· 宽量程频率范围DC-200kHz；
· 支持频率/幅度调制，谐波输出；
· 支持纹波闭环测试；
公司还可以进一步根据客户需求，提升产品的功率和供电电流能力，同时为更好地服务于低空经济新能源供电制式产品，也推出了针对DC540V和800V供电的PDG 54C12电源特性测试系统，满足电压DC1500V，功率60kW，电流120A，同时该系统也兼顾DC28V供电制式产品。图7给出了一些典型的测试波形，如需了解产品详情，欢迎致电公司电话：0512-68413700。
a) HDC105-混合瞬变 - 条件S |
b）TVF109-正常电压瞬变 - 条件J |
c) TVF302-非正常电压瞬变 - 条件N |
d）TVF602-一相或两相断电 - 条件B |
