产品概述

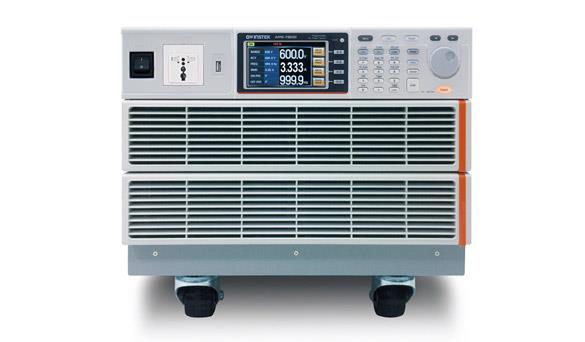

固纬电子全新推出APS-7200& 7300交流电源供应器。最大额定输出在APS-7200为2000VA、310Vrms、 16.8Arms；APS-7300为3000VA、310Vrms、25.2Arms，输出频率为45.00~500.0Hz。而输出电压0~600Vrms 及输出频率45~999.9Hz可透过选配方式于用户端直接扩充，无需回厂修改。适用于AC-DC电源装置、消费性电子产品、车用电子及电子元件的测试及开发。APS-7200 & 7300在测量功能上共有9项(Vrms、Irms、F、Ipk、W、VA、PF、Ipk hold、CF)测量项目，并提供近似AC Power Meter操作介面，适用LED产业或待机功耗测量。在ARB 模式下，APS-7200 & 7300提供SINE waveform、Triangle waveform、Staircase waveform、Clipped Sinewave、Crest factor waveform、Surge waveform及Fourier series七大类近两万种组合波形，能满足各产业在模拟输入电源异常波形的测试。10组Preset设定，可供使用者储存十组设定值；Power ON Output设定允许Sequence、Simulate及Program在开机后自动执行输出。
为了满足消费性电子产品常见的输入电源变动的测试条件，APS-7200 & 7300提供五种方式因应特殊或异常的电压、频率、相位变化，10组Simulate模拟电源中断、电压增加或电压减少行为；10组Sequence供使用者自订参数，透过steps编辑产生正弦波；10组Program用于编辑交流波形输出，同时可针对不同DUT自定测量项目之上/下限；Ramp Control允许使用者设定输出电压上升及下降的变化速度；Surge/Dip Control可模拟DUT之输入电源在特定时间下产生一个Surge或Dip电压迭加在输出电压波形。APS-7200 & 7300除了提供OCP/ OPP/ OTP保护，在后背板输出端侦测到电压电流相位差180度(逆向电流)时，前面板读值会以红色字体显示提醒使用者，适用于逆变器反馈电网测试时，反馈电网的电流测量结果显示。
APS-7200 & 7300后背板Ethernet Port可做远距离程控、Sync Output Socket提供外部同步使用的10V输出电压、Signal Output connector提供Program执行结果的监测。APS-7200 & 7300同时也提供Trigger In/Out和Output on/off远端控制功能，在后背板J1 connector上提供客户运用。
产品特性
- 输出容量: APS-7200(2000VA、310Vrms、16.8Arms)/ APS-7300 (3000VA、310Vrms、25.2Arms)
- ARB波形输出，Surge/ Dip control
- 测量功能包含VOLT、CURR、PWR、SVA、IPK、IPKH、FREQ、PF、CF
- 10组Sequence function允许编辑输出波形/10组simulate mode快速模拟电源暂态/10组Program mode自订测量顺序10组面板记忆功能
- 支援开机自动执行Sequence、Simulate、Program mode及输出功能
- 标准界面: USB Host、USB Device、LAN
- 选配界面: GPIB (APS-001)、RS232(APS-007)
技术规格
快速选型
| 型号 | 输出功率 | 输出频率 | 输出电压 | 最大电流 | 标配接口 |
| APS-7050 | 500VA | 45-500Hz | 0-155Vrms/0-310Vrms | 4.2A/2.1A | USB/LAN |
| APS-7100 | 1000VA | 45-500Hz | 0-155Vrms/0-310Vrms | 8.4A/4.2A | USB/LAN |
| APS-7200 | 2000VA | 45-500Hz | 0-155Vrms/0-310Vrms | 16.8A/8.4A | USB/LAN |
| APS-7300 | 3000VA | 45-500Hz | 0-155Vrms/0-310Vrms | 25.2A/12.6A | USB/LAN |
| 详细规格 | |||
| 型号 | APS-7200 | APS-7300 | |
| 电源输入 | |||
| 相位 | Single Phase | ||
| 输入电源 | 230Vac ± 15% | ||
| 输入频率 | 50/60Hz | ||
| 最大电流 | 32A | 50A | |
| 交流输出 | |||
| 额定功率 | 2000VA | 3000VA | |
| 输出电压 | 0 ~ 155Vrms, 0 ~ 310Vrms | ||
| 输出频率 | 45.00 ~ 500.0 Hz | ||
| 最大电流(有效值) *1 | 0 ~ 155 Vrms | 16.8A | 25.2A |
| 0 ~ 310 Vrms | 8.4A | 12.6A | |
| 波峰因数 | ≧ 4 | ||
| 反应时间 | < 100µS | ||
| 设定 | |||
| 电压 | 范围 | 0 ~ 155Vrms, 0 ~ 310Vrms, Auto | |
| 解析度 | 0.01V at 0.00 ~ 99.99Vrms； 0.1V at 100.0 ~ 310.0Vrms | ||
| 精准度 | ± (0.5% 设定值 + 2 数位) | ||
| 频率 | 范围 | 45 ~ 500 Hz | |
| 解析度 | 0.01Hz at 45.00 ~ 99.99Hz；0.1Hz at 100.0 ~ 500.0Hz | ||
| 精准度 | ± 0.02% 设定值 | ||
| 电源 开/关 相角 | 范围 | 0 ~ 359° | |
| 解析度 | 1° | ||
| 精准度 | ± 1° (Only 45 ~ 65Hz) | ||
| 序列/模拟功能 | |||
| 内存数/步进数 | 10（0~9数字键）/最大255 | ||
| 步进时间设定范围 | 0.01~999.99S | ||
| 界面 | |||
| 标准 | USB Host, USB CDC, LAN | ||
| 选配 | GPIB (APS-001)/RS232 (APS-007) | ||
标配与配件
附件资讯光碟片(手册, 程序控制手册) x 1
快速指南
GTL-123 测试线
电源线, 8mm2/3C, 3M length, 105℃
订购信息
APS-7200 (0~310Vrms/ 16.8A / 2000VA) 可编程线性交流电源供应器
APS-7300 (0~310Vrms/ 25.2A / 3000VA) 可编程线性交流电源供应器
点击购买
❓ 常见问答 1 查看更多 →
问：RTCA/DO-160G:2020单相交流电源输入测试要求的验证目的与要求解析
一、分类标记说明
单相交流设备根据工作频率的不同可以分为以下三类：
· A(CF)类：预期使用在飞机恒频（400Hz）交流主电源系统中的交流用电设备；
· A(NF)类：预期使用在飞机窄变频（360Hz-650Hz）交流主电源系统中的交流用电设备；
· A(WF)类：预期使用在飞机宽变频（360Hz-800Hz）交流主电源系统中的交流用电设备。
除频率外，还包括：
1) 交流谐波（畸变）试验，附加字母H
该试验仅适用于单台功率≥35VA，或由多台同类设备组成，总功率≥150VA的整套装置。
2) 交流电流调制试验，附加字母L
该试验适用于产生的电流脉动（或电流调制）可控的设备，符合要求标记为L，不符合标记为Z。
3) 交流功率因数试验，附加字母P
该试验适用于功率因数可控的设备，符合要求标记为P，不符合标记为Z。
二、试验容差要求
进行电源输入测试的电源容差要求如下：
1. 当额定电压≥100V时，电压容差为±1%；
2. 当额定电压＜100V，电压容差为±2%；
3. 试验持续期间的容差为规定值的±10%；
4. 瞬变前后沿10%-90%上升和下降时间都应小于1.5ms；
5. 频率容差应为规定值的±1%。
三、关于某些项目的说明
1.正常工作条件-电压调制（交流）
电压调制是指在供电系统稳态工作期间由电压调节和速度变化引起的交流峰值电压均值周期性、随机性的或两者皆有的变化。电压调制包络的最低电压和最高电压间的最大峰谷差为5V，参见图1。图2则为峰值电压呈周期性变化的示波器时域波形。试验频率、峰谷调制度及重复率周期见图3曲线，要求施加频点为每十倍频程至少4个频点，再加上曲线的转折频率，具体施加的频点见表1，供电条件见表2。
图1 电压调制峰-谷示例
图2 周期性电压调制波形示例
图3 试验电平曲线
表1 电压调制驻留频点列表
A(CF) | 测试频点 | 1Hz | 1.7Hz | 1.78Hz | 3.16Hz | 5.62Hz | / |
测试频点 | 10Hz | 17.78Hz | 25Hz | 31.62Hz | 56.23Hz | 70Hz | |
测试频点 | 100Hz | 177.83Hz | 200Hz | / | / | / | |
A(NF) | 测试频点 | A(CF)全部频点 | 316.23Hz | 325Hz | / | / | |
A(WF) | 测试频点 | A(CF)全部频点 | 316.23Hz | 400Hz | / | / | |
表2 三种供电类别设备试验时的供电条件
设备类别 | A(CF) | A(NF) | A(WF) |
供电条件 | 115V/400Hz | 115V/360Hz | 115V/360Hz |
115V/650Hz | 115V/800Hz |
2.正常工作条件-频率调制（交流）
频率调制是指在供电系统稳态工作期间，由发电机耦合或传动装置速度变化引起的瞬态频率平均值周期性、随机性的或两者皆有的变化。典型的调制波形如图4所示。试验时供电条件如表2所示，施加的频偏及重复率见表3，每个频点的驻留时间是5个重复率周期或30s取大者。
图4 频率调制图形
表3 试验条件（单位：Hz）
频率偏移 | 4.9 | 4.0 | 4.0 | 4.0 | 4.0 | 4.0 |
重复率 | 0.014 | 0.017 | 0.03 | 0.054 | 0.1 | 0.17 |
频率偏移 | 4.0 | 4.0 | 4.0 | 4.0 | 2.2 | 1.4 |
重复率 | 0.3 | 0.54 | 1.0 | 1.7 | 3.0 | 5.4 |
频率偏移 | 0.75 | 0.52 | 0.35 | 0.27 | 0.2 | / |
重复率 | 10 | 17 | 30 | 54 | 100 | / |
3.正常工作条件-电压畸变（交流）
非线性交流负载可导致交流电压畸变。考核该项目应以电压总谐波畸变电平（THD）为等级电平，试验时供电条件如表2所示，频率不变，电压为100V。对A(CF)类和A(NF)类设备，THD应为8%；对A(WF)类设备，THD则为10%。试验持续时间为30min。
尽管DO-160标准给出了总谐波畸变电平，但却未给出各次谐波相对于基波的占比，给实际执行带来一定程度的困扰。表4则是GJB 181标准中对于该项目的要求，THD为5%，同时给出了主要奇次谐波的占比，操作性强。此处建议总体单位能够提前了解发电机组输出的电源品质情况，然后给出谐波分量的推荐值。
表4 GJB 181标准中电压畸变的试验条件
谐波次数 | 相对于基波的百分比 |
3 | 2.75% |
5 | 2.75% |
7 | 1.97% |
9 | 1.53% |
11 | 1.25% |
13 | 1.06% |
15 | 0.92% |
4.冲击电流
冲击电流是指电路中瞬时地流过较高的电流，主要与电路中电感和电容的储能有关。设备的供电条件如表5所示，要求工作在最大稳态负载电流条件下。冲击电流的限值为：3ms内，最大稳态负载电流的9倍；3ms-500ms内，最大稳态负载电流的4倍；500ms-2s，最大稳态负载电流的2倍，此后为额定值。其中最大稳态负载电流是额定电流有效值的1.41倍。图5则是冲击电流的试验布置图，其中可调电阻的作用是减少电源源内阻相对于不同EUT的差异，提高不同实验室之间测试结果的一致性。其中电阻设置值为电源输出为AC115V条件时，电源与EUT之间的电压降为4V。
表5 三种供电类别设备试验时的供电条件
设备类别 | A(CF) | A(NF) | A(WF) |
供电条件 | 105V-122V/400Hz | 105V-122V/360Hz | 105V-122V/360Hz |
105V-122V/650Hz | 105V-122V/800Hz |
该试验分为两种施加条件，一种是直接启动EUT的电源开关；另一种则是在200ms内将供电电压降到5%以下，然后再恢复至初始供电条件。
四、系统解决方案
3Ctset自2024年陆续推出适用于DO-160G、GJB 181等标准中机载电源特性测试的系列产品，如图6所示，其中PPS45C10作为公司的主流产品，满足上述标准中的全部供电制式测试，主要特点有：
· 输出功率20kW，支持交直流输出，交流电压 450V，电流105A；直流电压636V，电流105A；
· 全功率四象限负载；
· 宽量程频率范围DC-200kHz；
· 支持频率/幅度调制，谐波输出；
· 支持纹波闭环测试；
公司还可以进一步根据客户需求，提升产品的功率和供电电流能力，同时为更好地服务于低空经济新能源供电制式产品，也推出了针对DC540V和800V供电的PDG 54C12电源特性测试系统，满足电压DC1500V，功率60kW，电流120A，同时该系统也兼顾DC28V供电制式产品。图7给出了一些典型的测试波形，如需了解产品详情，欢迎致电公司电话：0512-68413700。
