【产品概述】

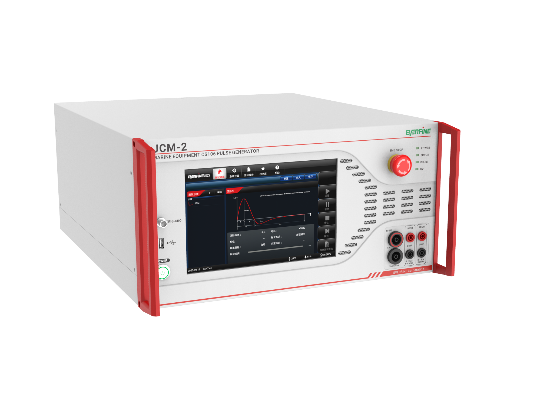

JCM-2 舰船设备CS106脉冲试验仪是针对国家标准GJB151A-1997、GJB152A-1997、GJB151B-2013以及美国标准MIL-STD-461E/F/G中对CS106测试项目要求而设计开发的一款产品。适用于潜艇和水面舰船设备和分系统的交流和直流输入电源线，不包括地线和回线。主要测试舰船设备对电源线尖峰信号传导的敏感度。适用于CS106电源线尖峰信号传导敏感度试验。
【产品特点】
主机采用10.1寸电容触摸屏，内置安卓操控系统。
数据存储接口USB。
支持测试参数巡航功能，开放式测试程序设置。
内置文件管理系统，支持U盘读写，可方便的导入、导出和保存相关程序和测试报告。
具备EUT失效侦测、供电回路安全互锁及紧急状态按钮复位功能。
指示功能区可实时显示系统运行状态。
【典型应用】
10.1寸电容触摸屏，基于Android开发
【技术参数】
| 型 号 | JCM-2 |
| 测试电压范围 | 5µs：25V-700V 10µs：25V-700V 0.15µs：25V-300V |
| GJB151A波形参数、阻抗 | 脉冲宽度：≤0.15µs(<5Ω) 脉冲宽度：≤5µs(<2Ω) 脉中宽度：≤10µs(<1Ω) |
| GJB151B波形参数、阻抗 | 上升时间：1.5µs±0.5µs 下降时间：3.5µs±0.5µs 脉冲宽度：5µs+22%(≤2Ω) 反向过冲：≤30%Vp 反向过冲持续时间：≤2Ω |
| 脉冲重复率 | 1-25PPS |
| 输出极性 | 正、负(0.15µs仅正) |
| 相 位 | 0°-360°，分辨率1 |
| 配 件 | 校准无感电阻 5 ΩFTC-1050穿心电容器(GJB151A) FC-10滤波电容器(GJB151B) |
