产品概述

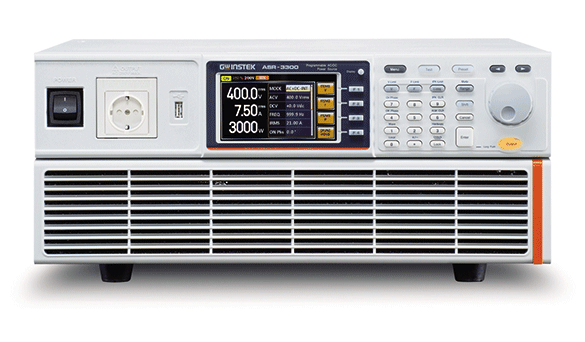

ASR-3000系列是一款交流/直流电源，在AC和DC输出端均提供额定功率输出。ASR-3000 有九种设定输出波形模式:1)交流电源输出模式(AC-INT模式)，2)直流电源输出模式(DC-INT模式)，3)交流|直流电源输出模式(AC+DC-INT模式)，4) 外部交流信号源模式(AC-EXT 模式)，5) 外部交流/直流信号源模式(AC+DC.EXT模式)，6)外部交流信号叠加模式(AC-ADD模式)，7)外部交流/直流信号叠加模式(AC+DC-ADD模式)，8) 外部交流信号同步模式(AC-SYNC模式)，9) 外部交流/直流信号同步模式(AC+DC-SYNC模式)。为满足不同电子元器件开发、汽车电气设备和家用电器测试的需要，ASR-3000 系列为用户提供波形输出功能，包括1)Sequence mode可以产生波形下降、浪涌、凹陷、变化和其他异常电力条件。2)Arbitrary waveform function可供使用者储存/加载使用者自定义的波形。3)Simulation mode模拟电源中断、电压增加、减少及频率变动。ASR-3000 系列输出功率时，还可测量Vrms、Vavg、 Vpeak、 Irms、 lavg、 Ipeak、 IpkH、 P、S、Q、PF、CF、40次电压谐波和电流谐波。另外，遥感功能保证电压输出准确，输出开/关功能定制的相角可以根据测试要求设置电压输出的起始角和终止角。测量过程中提供了可设定的V-Limit、 Ipeak -Limit、F-Limit、OVP、OCP和OPP，便于在过程中保护待测物。该系列还集成了OTP、OCP、OPP、风扇故障报警功能和低交流输入电压检测功能。ASR-3000系列前面板提供了通用插座或欧式插座，用户可以通过插头进行设置，以节省布线时间。ASR-3000系列支持1/O接口，标配USB、RS-232C、 GPIB、LAN和外部1/O。
产品特性
- 额定输出: AC 0~400Vrms, DC 0~±570V
- 输出频率高达999.9Hz/5KHz(ASR-3400HF)
- 直流输出(100%额定功率)
- 输出容量: 2000VA/3000VA/4000VA/5000VA
- 测量项目: Vrms, Vavg, Vpeak,Irms, IpkH, lavg, Ipeak, P, S, Q, PF, CF
- 电压电流谐波分析(THDv, THDi)
- 输出开/关的自定义相位角
- 远程补偿功能
- OVP, OCP, OPP, OTP交流异常检测和风扇故障报警
- 接口: USB, LAN, RS-232C, GPIB
- 序列和模拟功能(最多10组)
- 支持任意波形功能和内置Web服务器
技术规格
📎 本技术规格已收录于本页下方「📎 产品资料」阅览区，可在线查阅。
标配与配件
主要配件
*安全須知
*主端子保护盖
*远程补偿端子保护盖
*GTL-246 USB 线
选购配件 (需出厂前安裝的)
*Opt02: 欧规输出插座
其他选购配件
*GPW-005 : 电源线 (3m，105℃，UL/CSA Type)
*GPW-006 : 电源线(3m，105℃，VDE Type)
*GPW-007 : 电源线(3m，105℃，PSE Type)
*GRA-442-J : 仪器架上架組件(JIS)
*GTL-137 : 输出线組
(Load wire_10AWG : 50A，600V)
(Sense wir_16AWG : 20A，600V)
*GTL-232 : RS-232C 线, 大約 2m 长
*GTL-248 : GPIB 线, 大約 2m 长
*ASR-002 : 适用于 1P2W、1P3W、3P4W 輸出的外部三相控制單元
*APS-008 : 过滤网
注：当ASR-Series 应用 ASR-002 时，ASR-Series 的部分功能受到限制
1) 无直流输出（额定功率的
100%）
2) 测量项目：只有各相电流(A)、功率(W)和PF
3) 无电压电流谐波分析(THDv,
THDi)
4) 无线路电压补偿功能
5) 无任意波形功能
6) 无Sequence
mode和Simulation
mode 功能
7）界面仅支援USB
8) 不支持外部控制
I/O
9）无内存功能
10) 没有LAN界面（内置 Web 服务器）
订购信息
| 型號 | 描述 | 容量 | 最大輸出电流 | 最大輸出功率 |
| ASR-3200 | 可程式 交流 / 直流 电源供应器 | 2kVA | 20A / 10A | 400Vrms / ±570 Vdc |
| ASR-3300 | 可程式 交流 / 直流 电源供应器 | 3kVA | 30A / 15A | 400Vrms / ±570 Vdc |
| ASR-3400 | 可程式 交流 / 直流 电源供应器 | 4kVA | 40A / 20A | 400Vrms / ±570 Vdc |
|
ASR-3500 |
可程式 交流 / 直流 电源供应器 |
5kVA |
50A / 25A |
400Vrms / ±570 Vdc |
|
ASR-3400HF |
可程式 交流 / 直流 电源供应器 |
4kVA |
40A / 20A |
400Vrms / ±570 Vdc |
点击购买
❓ 常见问答 1 查看更多 →
一、分类标记说明
单相交流设备根据工作频率的不同可以分为以下三类：
· A(CF)类：预期使用在飞机恒频（400Hz）交流主电源系统中的交流用电设备；
· A(NF)类：预期使用在飞机窄变频（360Hz-650Hz）交流主电源系统中的交流用电设备；
· A(WF)类：预期使用在飞机宽变频（360Hz-800Hz）交流主电源系统中的交流用电设备。
除频率外，还包括：
1) 交流谐波（畸变）试验，附加字母H
该试验仅适用于单台功率≥35VA，或由多台同类设备组成，总功率≥150VA的整套装置。
2) 交流电流调制试验，附加字母L
该试验适用于产生的电流脉动（或电流调制）可控的设备，符合要求标记为L，不符合标记为Z。
3) 交流功率因数试验，附加字母P
该试验适用于功率因数可控的设备，符合要求标记为P，不符合标记为Z。
二、试验容差要求
进行电源输入测试的电源容差要求如下：
1. 当额定电压≥100V时，电压容差为±1%；
2. 当额定电压＜100V，电压容差为±2%；
3. 试验持续期间的容差为规定值的±10%；
4. 瞬变前后沿10%-90%上升和下降时间都应小于1.5ms；
5. 频率容差应为规定值的±1%。
三、关于某些项目的说明
1.正常工作条件-电压调制（交流）

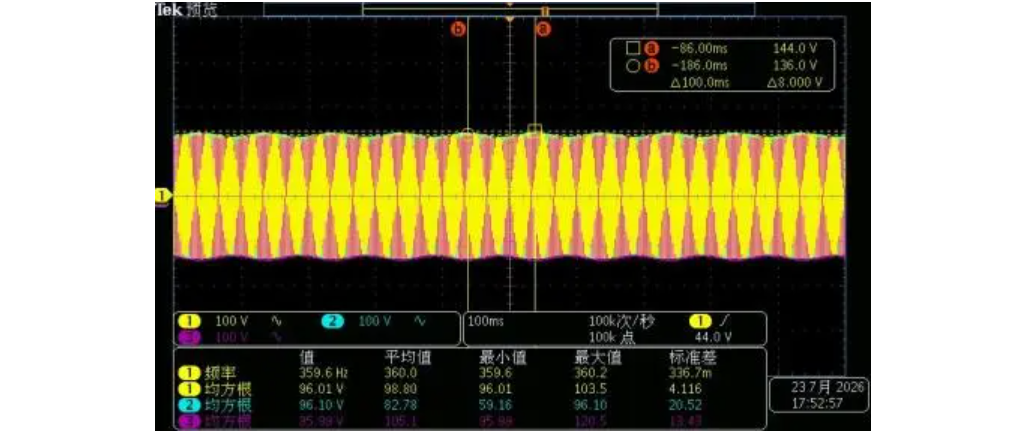

电压调制是指在供电系统稳态工作期间由电压调节和速度变化引起的交流峰值电压均值周期性、随机性的或两者皆有的变化。电压调制包络的最低电压和最高电压间的最大峰谷差为5V，参见图1。图2则为峰值电压呈周期性变化的示波器时域波形。试验频率、峰谷调制度及重复率周期见图3曲线，要求施加频点为每十倍频程至少4个频点，再加上曲线的转折频率，具体施加的频点见表1，供电条件见表2。
图1 电压调制峰-谷示例
图2 周期性电压调制波形示例

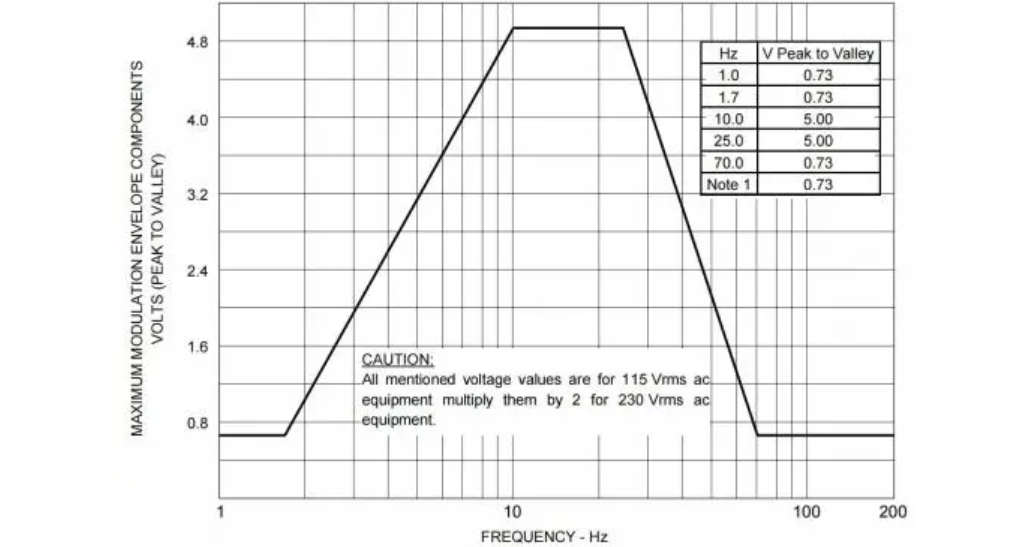

图3 试验电平曲线
表1 电压调制驻留频点列表
A(CF) | 测试频点 | 1Hz | 1.7Hz | 1.78Hz | 3.16Hz | 5.62Hz | / |
测试频点 | 10Hz | 17.78Hz | 25Hz | 31.62Hz | 56.23Hz | 70Hz | |
测试频点 | 100Hz | 177.83Hz | 200Hz | / | / | / | |
A(NF) | 测试频点 | A(CF)全部频点 | 316.23Hz | 325Hz | / | / | |
A(WF) | 测试频点 | A(CF)全部频点 | 316.23Hz | 400Hz | / | / | |
表2 三种供电类别设备试验时的供电条件
设备类别 | A(CF) | A(NF) | A(WF) |
供电条件 | 115V/400Hz | 115V/360Hz | 115V/360Hz |
115V/650Hz | 115V/800Hz |
2.正常工作条件-频率调制（交流）

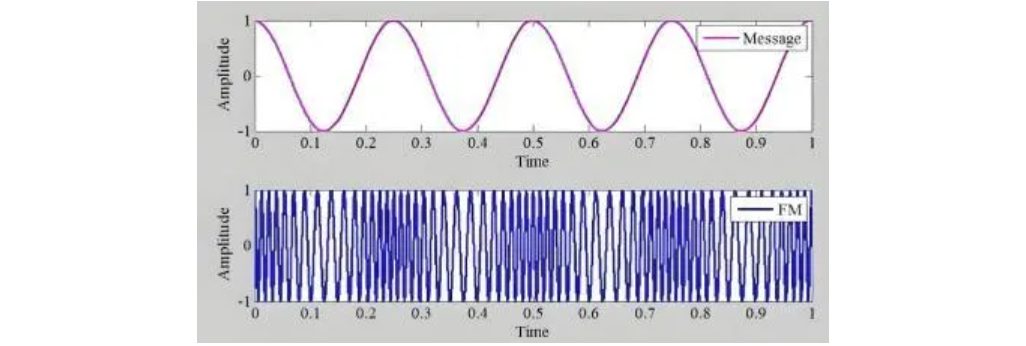

频率调制是指在供电系统稳态工作期间，由发电机耦合或传动装置速度变化引起的瞬态频率平均值周期性、随机性的或两者皆有的变化。典型的调制波形如图4所示。试验时供电条件如表2所示，施加的频偏及重复率见表3，每个频点的驻留时间是5个重复率周期或30s取大者。
图4 频率调制图形
表3 试验条件（单位：Hz）
频率偏移 | 4.9 | 4.0 | 4.0 | 4.0 | 4.0 | 4.0 |
重复率 | 0.014 | 0.017 | 0.03 | 0.054 | 0.1 | 0.17 |
频率偏移 | 4.0 | 4.0 | 4.0 | 4.0 | 2.2 | 1.4 |
重复率 | 0.3 | 0.54 | 1.0 | 1.7 | 3.0 | 5.4 |
频率偏移 | 0.75 | 0.52 | 0.35 | 0.27 | 0.2 | / |
重复率 | 10 | 17 | 30 | 54 | 100 | / |
3.正常工作条件-电压畸变（交流）
非线性交流负载可导致交流电压畸变。考核该项目应以电压总谐波畸变电平（THD）为等级电平，试验时供电条件如表2所示，频率不变，电压为100V。对A(CF)类和A(NF)类设备，THD应为8%；对A(WF)类设备，THD则为10%。试验持续时间为30min。
尽管DO-160标准给出了总谐波畸变电平，但却未给出各次谐波相对于基波的占比，给实际执行带来一定程度的困扰。表4则是GJB 181标准中对于该项目的要求，THD为5%，同时给出了主要奇次谐波的占比，操作性强。此处建议总体单位能够提前了解发电机组输出的电源品质情况，然后给出谐波分量的推荐值。
表4 GJB 181标准中电压畸变的试验条件
谐波次数 | 相对于基波的百分比 |
3 | 2.75% |
5 | 2.75% |
7 | 1.97% |
9 | 1.53% |
11 | 1.25% |
13 | 1.06% |
15 | 0.92% |
4.冲击电流

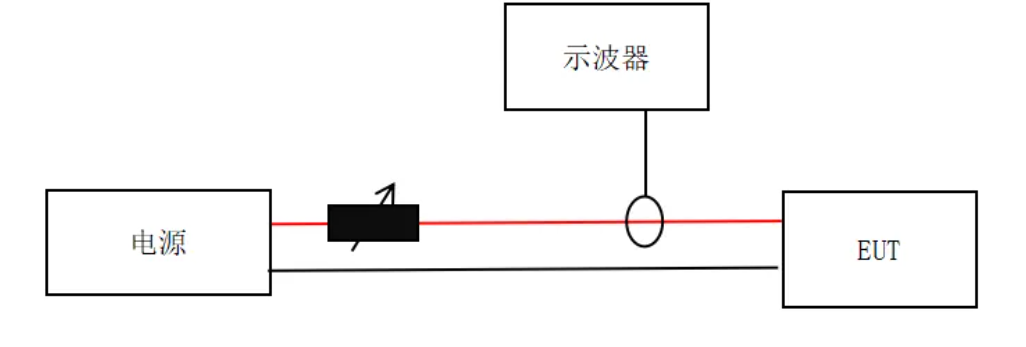

冲击电流是指电路中瞬时地流过较高的电流，主要与电路中电感和电容的储能有关。设备的供电条件如表5所示，要求工作在最大稳态负载电流条件下。冲击电流的限值为：3ms内，最大稳态负载电流的9倍；3ms-500ms内，最大稳态负载电流的4倍；500ms-2s，最大稳态负载电流的2倍，此后为额定值。其中最大稳态负载电流是额定电流有效值的1.41倍。图5则是冲击电流的试验布置图，其中可调电阻的作用是减少电源源内阻相对于不同EUT的差异，提高不同实验室之间测试结果的一致性。其中电阻设置值为电源输出为AC115V条件时，电源与EUT之间的电压降为4V。
表5 三种供电类别设备试验时的供电条件
设备类别 | A(CF) | A(NF) | A(WF) |
供电条件 | 105V-122V/400Hz | 105V-122V/360Hz | 105V-122V/360Hz |
105V-122V/650Hz | 105V-122V/800Hz |
该试验分为两种施加条件，一种是直接启动EUT的电源开关；另一种则是在200ms内将供电电压降到5%以下，然后再恢复至初始供电条件。
四、系统解决方案

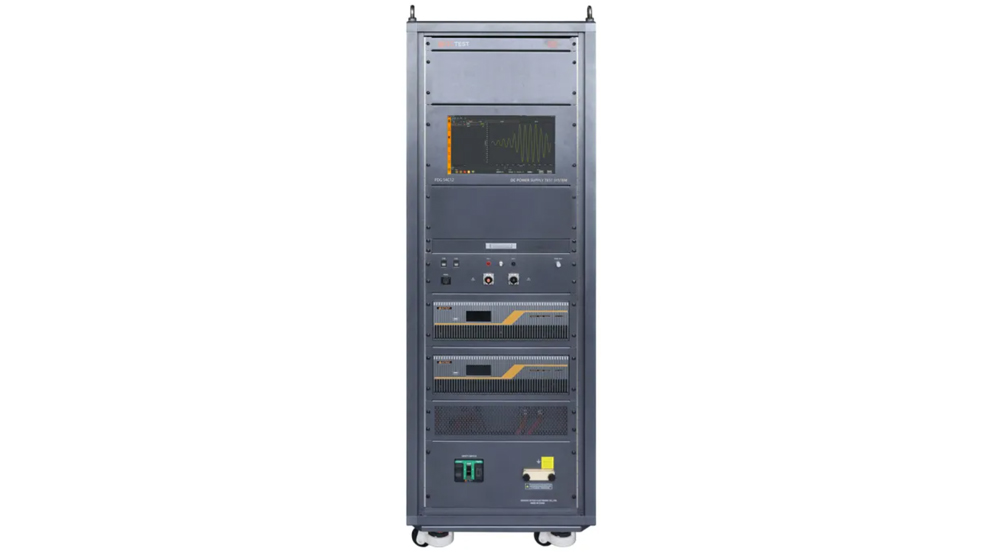

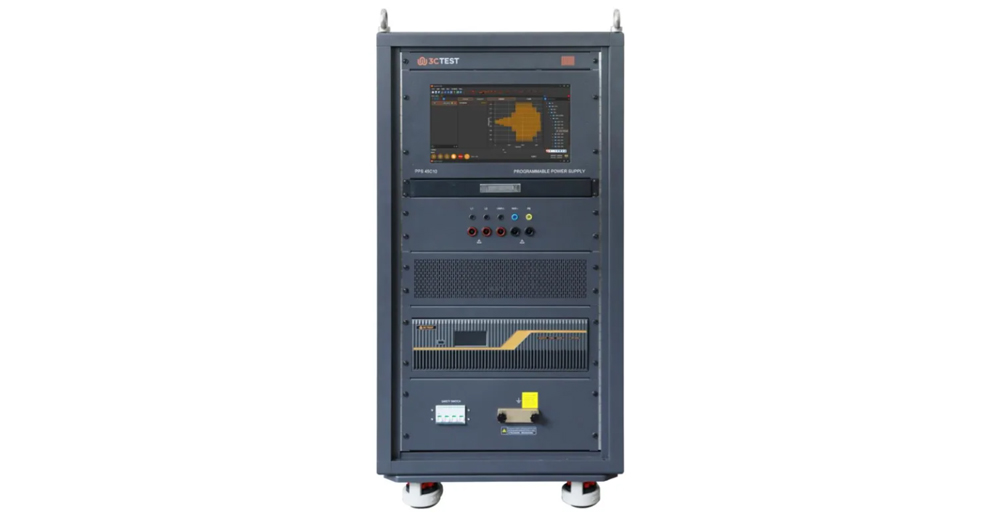

3Ctset自2024年陆续推出适用于DO-160G、GJB 181等标准中机载电源特性测试的系列产品，如图6所示，其中PPS45C10作为公司的主流产品，满足上述标准中的全部供电制式测试，主要特点有：
· 输出功率20kW，支持交直流输出，交流电压 450V，电流105A；直流电压636V，电流105A；
· 全功率四象限负载；
· 宽量程频率范围DC-200kHz；
· 支持频率/幅度调制，谐波输出；
· 支持纹波闭环测试；
公司还可以进一步根据客户需求，提升产品的功率和供电电流能力，同时为更好地服务于低空经济新能源供电制式产品，也推出了针对DC540V和800V供电的PDG 54C12电源特性测试系统，满足电压DC1500V，功率60kW，电流120A，同时该系统也兼顾DC28V供电制式产品。图7给出了一些典型的测试波形，如需了解产品详情，欢迎致电公司电话：0512-68413700。

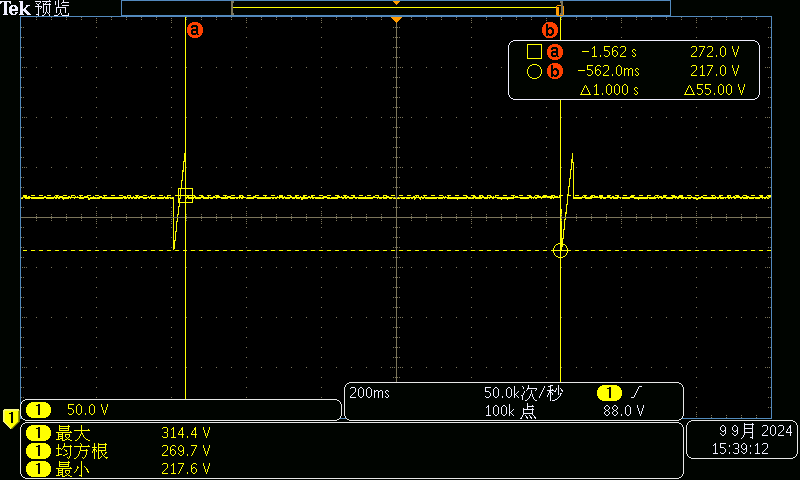

a) HDC105-混合瞬变 - 条件S |

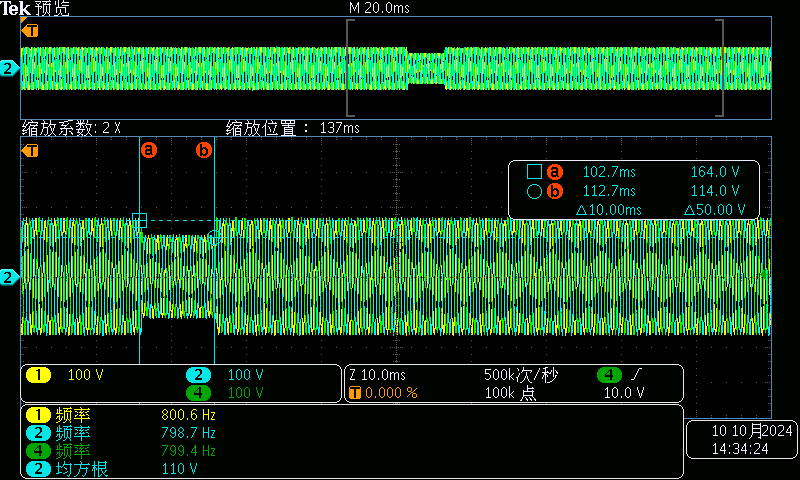

b）TVF109-正常电压瞬变 - 条件J |
c) TVF302-非正常电压瞬变 - 条件N |
d）TVF602-一相或两相断电 - 条件B |
