直流微欧姆计产品概述

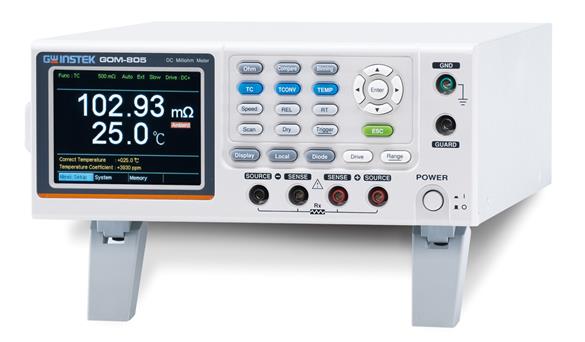

固纬电子推出全新一代的直流微欧姆计– GOM804/805，该欧姆计使用3.5吋TFT显示幕、最大50000 counts量测显示、每秒60笔的快速取样率、0.05%的量测准确度、四线式的量测方式、温度以及温度补偿量测功能，20组的面板设定记忆组；同时GOM-805还搭配多样化的驱动模式和干电路，以符合元件或材料在低电压或低功率的电阻量测之应用和需求。全系列搭配可透过外部控制仪器的介面，如RS-232C、USB、Handler / Scan / EXT IO或GPIB(选购)，更加提高了该欧姆计在实际操作应用上的便利性。
GOM-804/805采用3.5吋的彩色LCD显示幕，让量测结果更清晰易读外，也增加了相关设定条件的显示，大大的提升了测试资讯的完整度。GOM-804/805提升量测的速度到每秒60笔的取样速度的情况下，仍能提供0.05%准确度、而且显示位数也不会因为速度的选择而使原有的5位数，降低为4位数。另外，使用了独立的功能按键和方向键，也提高了操作上的便利性，让使用者更加直观便捷的完成所有量测的任务。
另外，GOM-805为因应不同类型的材料的量测应用，还提供干电路(Dry circuit)和各式驱动模式(直流+/直流-、脉冲、脉冲宽度变调)。当不同材料的导体互相接触，因对温度变化不同所产生的电位差，可用脉冲电流输出模式，来降低在低阻测量时的热电动势影响。直流+/直流-电流输出模式，则适用于电感性元件的量测需求。而脉冲宽度变调输出模式，则适用于对温度变化敏感的材料，可避免因长时间量测电流的加载，造成阻值变化。当使用直流+、直流-和脉冲驱动模式时，可同时搭配干电路(Dry circuit)进行量测；干电路可将开路电压限制在最大20mV的情况，以避免元件两端的电压过高，破坏了接触点表面的氧化层或薄膜，进而破坏量测的有效性，例如连接器的接触电阻测量，就是一个典型的应用。
在连接外部控制方面，GOM-804/805提供一个D-sub 25-pin复合式的介面，可依功能的选择，执行特定的作业，如Handler 或Scan 或EXT IO，分别提供连接分选机、外部开关或直接进行外部触发控制；最后，对于需求透过远端控制和撷取量测结果，GOM-804/805也提供了多样的介面选择，如RS-232C、USB以及GPIB (GOM-804选购/GOM-805标准)介面；同时，控制的指令可完全兼容原有的GOM-802，让使用者在新旧机型替换时，不必再多花时间在程式的调整上。
总言之，GOM-804是一台在原有GOM-802的功能、规格上，再进一步提升的进化机型，包括显示位数、量测速度及提供标配介面(RS-232C / USB)；而GOM-805，则是再增加了新的量测能力(干电路和各式驱动模式)以符合更宽广的低电阻量测应用。
产品特性
- 50000 位
- TFT 320*240 彩色 LCD
- 快速测量： 60 次/s
- 高精度 0.05%
- 四线制测量
- 温度补偿（TC）功能
- 二极管测量
- 延时测量功能
- Drive Mode - DC+, DC-, Pulsed, PWM, Zero (GOM-805 only)
- 标配接口: Handler (D-sub 25P), RS-232C, USB (标配)
- GPIB (GOM-804选配, GOM-805标配)
技术规格
快速选型
| 型号 | 分辨率 | 采样率 | 干电路测试 | 驱动模式 | 接口 |
| GOM-805 | 5MΩ/0.1uΩ | 60次/s | YES | YES | USB/RS-232//GPIB |
| GOM-804 | 5MΩ/0.1uΩ | 60次/s | NO | NO | USB/RS-232/ |
| 详细规格 | |||
| 型号 | GOM-804 | GOM-805 | |
| 显示 | |||
| 满量程 | 50,000 位 | ||
| 采样率 | |||
| 慢速 | 10 次 / S | ||
| 快速 | 60 次 / S | ||
| 电阻 | |||
| 档位/测试电流 (fixed) | 5mΩ/50mΩ / 1A | 500mΩ / 100mA | 5Ω / 100mA |
| 50Ω / 1mA | 500Ω / 1mA | 5kΩ / 100µA | |
| 50kΩ / 100µA | 500kΩ / 10µA | 5MΩ / 1µA | |
| 精确度 |
5mΩ：± (0.1% of reading + 0.2% of range) 50mΩ : ± (0.1% of reading + 0.02% of range);500mΩ ~ 50Ω : ± (0.05% of reading + 0.02% of range);500Ω ~ 500kΩ : ± (0.05% of reading + 0.008% of range);5MΩ : ± (0.2% of reading + 0.008% of range) |
||
| 分辨率 | 0.1µΩ,1µΩ, 10µΩ, 100µΩ, 1mΩ, 10mΩ, 100mΩ, 1Ω, 10Ω, 100Ω | ||
| 温度 | |||
| 范围 | -50˚C ~399.9˚C | ||
| 精度 | -10˚C ~40˚C : 0.3% ± 0.5˚C ; Other : 0.3% ± 1.0˚C | ||
| 分辨率 | 0.1˚C | ||
| 其它功能 | |||
| 触发 | 内部, 外部, 手动 | ||
| 运算 | ABS,REL,%,TC | ||
| 平均 | 2 ~10 次 | ||
| 延时量测 | Yes | ||
| Hi / Lo | Yes | ||
| Go / No-Go | Yes | ||
| TC for Transformer | Yes | ||
| 二极管测试 | Yes | ||
| 连续测试 | Yes | ||
| Binning Function | ----- | 标配 | |
| 内存 | |||
| 存储设置 | 20 sets | ||
| DRY CIRCUIT | |||
| ----- | 开路电压低于 20mV;500mΩ, 5Ω, 50Ω 档时 | ||
| DRIVE MODE | |||
| DC+ / DC- | ----- | 标配 | |
| Pulsed | ----- | 标配 | |
| PWM | ----- | 标配 | |
| Zero | ----- | 标配 | |
| 接口 | |||
| USB | 标配 | 标配 | |
| RS-232C | 标配 | 标配 | |
| Digital I/O | 标配 | 标配 | |
| GPIB | 选配 | 标配 | |
| 显示 | 3.5 英寸 (320*240) TFT 彩色 LCD | ||
| 电源 & 容量 | |||
| 输入电源 | AC 100 - 240 V, 50/60Hz | ||
| 容量 | Max. 25VA | ||
| 尺寸 & 重量 | |||
| 223(W) x 102(H) x 283(D) mm; 大约4kg. | |||
标配与配件
标准附件
快速指南 x 1, 电源线 x 1, 测试线 GTL-308 x 1,
光盘 x1(完整使用手册电子文件)
选购配件
Opt.1 GPIB 卡 (仅适用于GOM-804且限工厂出货前安装)
PT-100 温度测棒
GTL-232 RS-232C连接线, 9-pin对9-pin母座, 2-3对跳线, 约2公尺
GTL-248 GPIB连接线, 约2公尺
GTL-251 GPIB-USB-HS (High Speed) 转接器
订购信息
GOM-805 直流微欧姆计 (含Handler / RS-232C / USB Device / GPIB)
GOM-804 with GPIB 直流微欧姆计 (含Handler / RS-232C / USB Device / opt.01 GPIB)
GOM-804 直流微欧姆计 (含Handler / RS-232C / USB Device)
