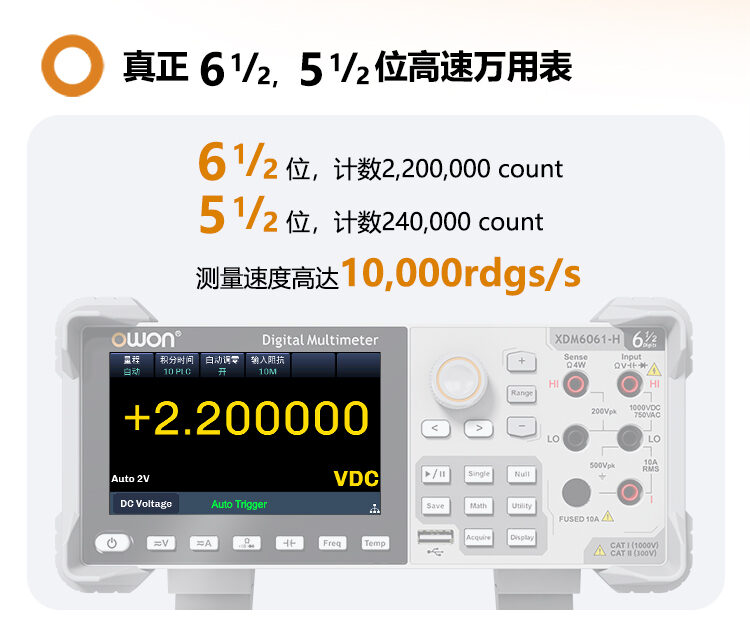

- + 5½, 6½ 位高分辨率，提供最高达 2,200,000 计数

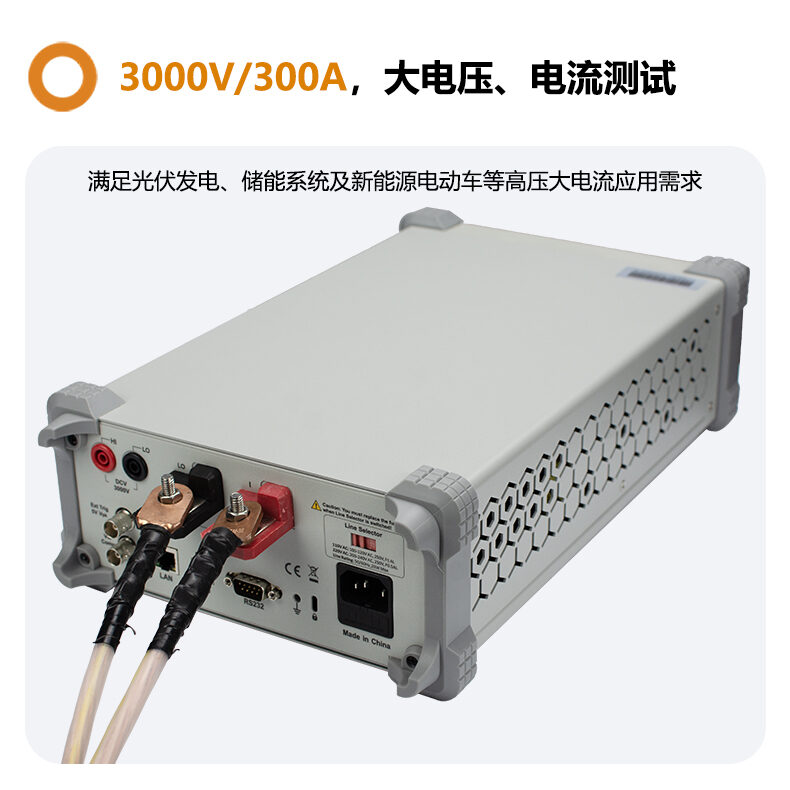

- 最大测量范围可达 3000V / 300A，满足光伏、储能、新能源汽车特殊要求
- 最高10,000 rdgs/s 的测量速度，提升测试效率

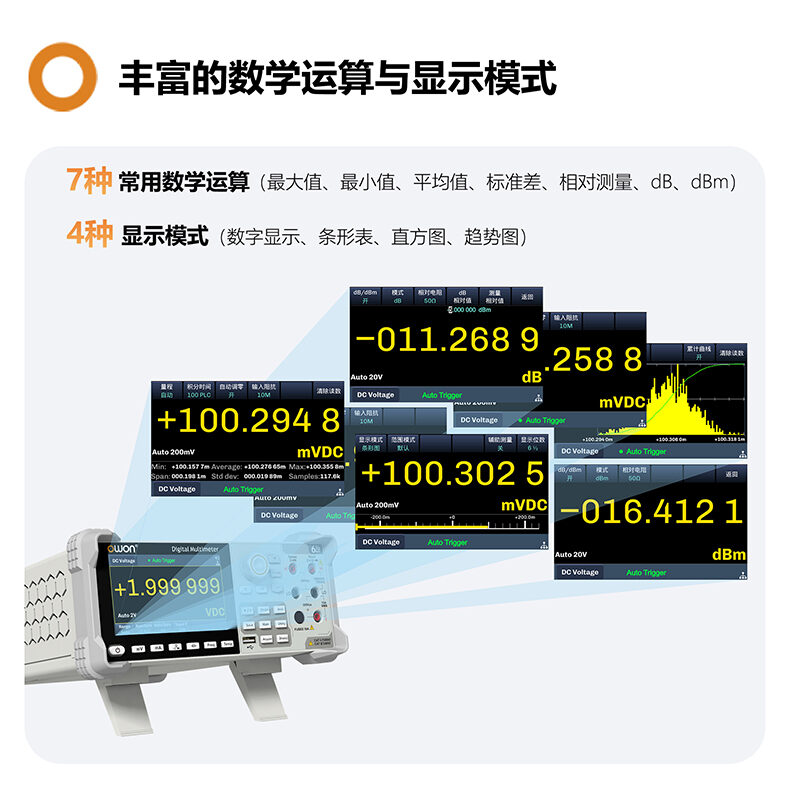

- 丰富的数学运算功能：内置最大值、最小值、平均值、标准差、相对测量，具有dB/dBm、 限值等运算工具
- 四种显示模式：数字、条形表、直方图、趋势图、

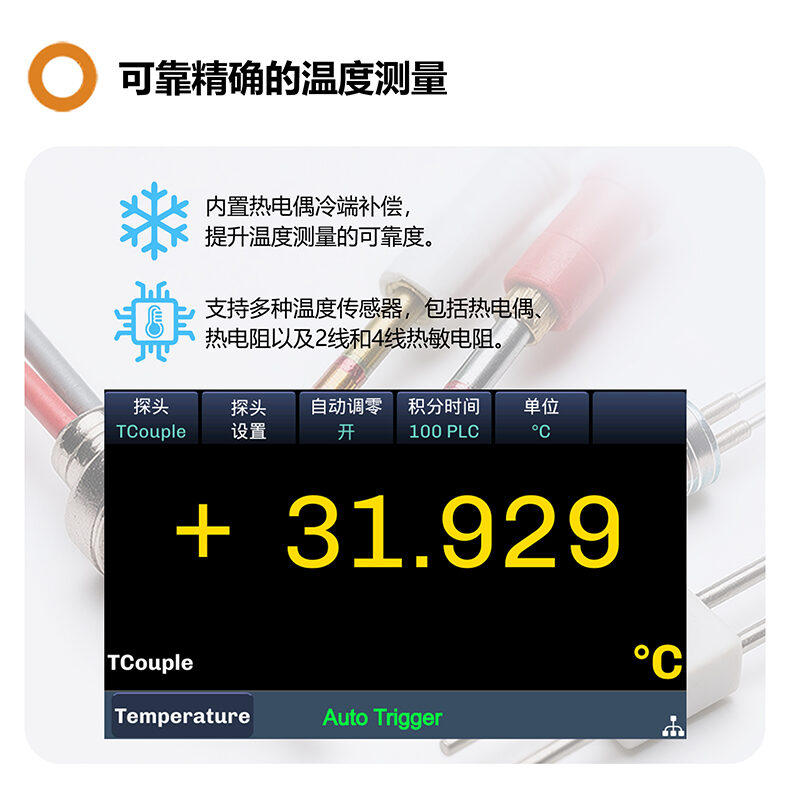

- 内置热电偶冷端补偿，无需外部补偿设备，节省额外配件成本，提升温度测量的可靠度

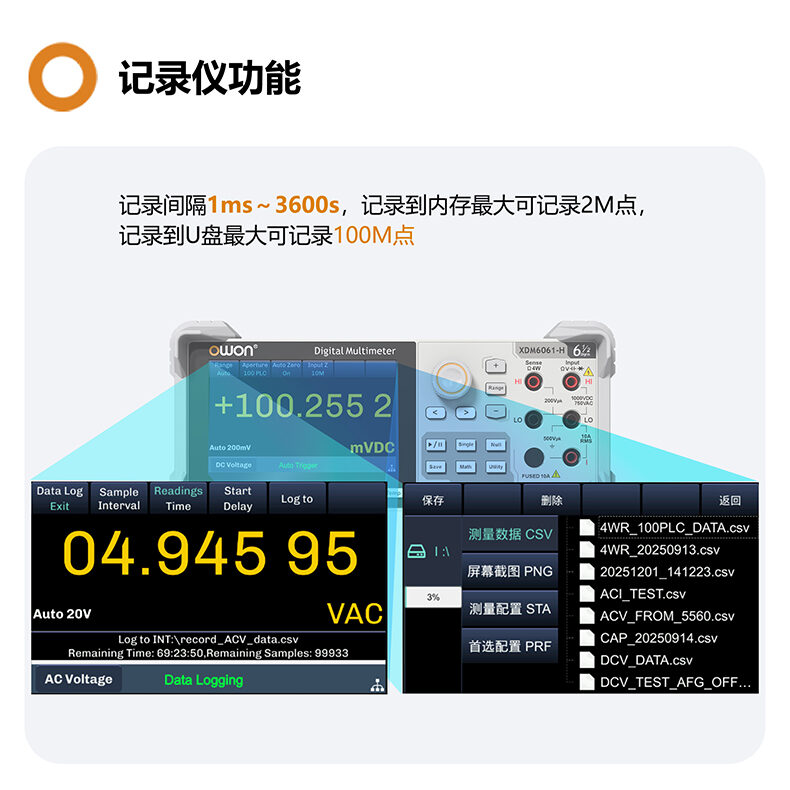

- 内置记录仪功能，可记录所有测量值为 CSV 格式，最快时间间隔 1ms，2M记录点数，支持U盘扩展至 100M点
- USB Device、USB Host、LAN、RS-232接口，支持标准SCPI指令

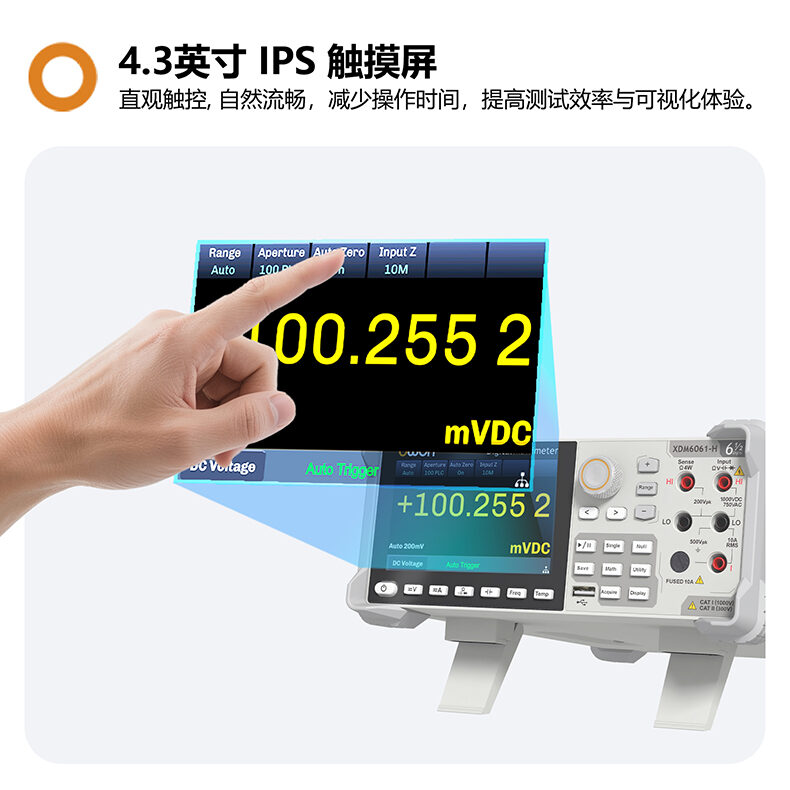

- 4.3 英寸IPS 多点触控屏，支持直观操作与图形化显示，工程师可更快上手，提高测试效率与可视化体验

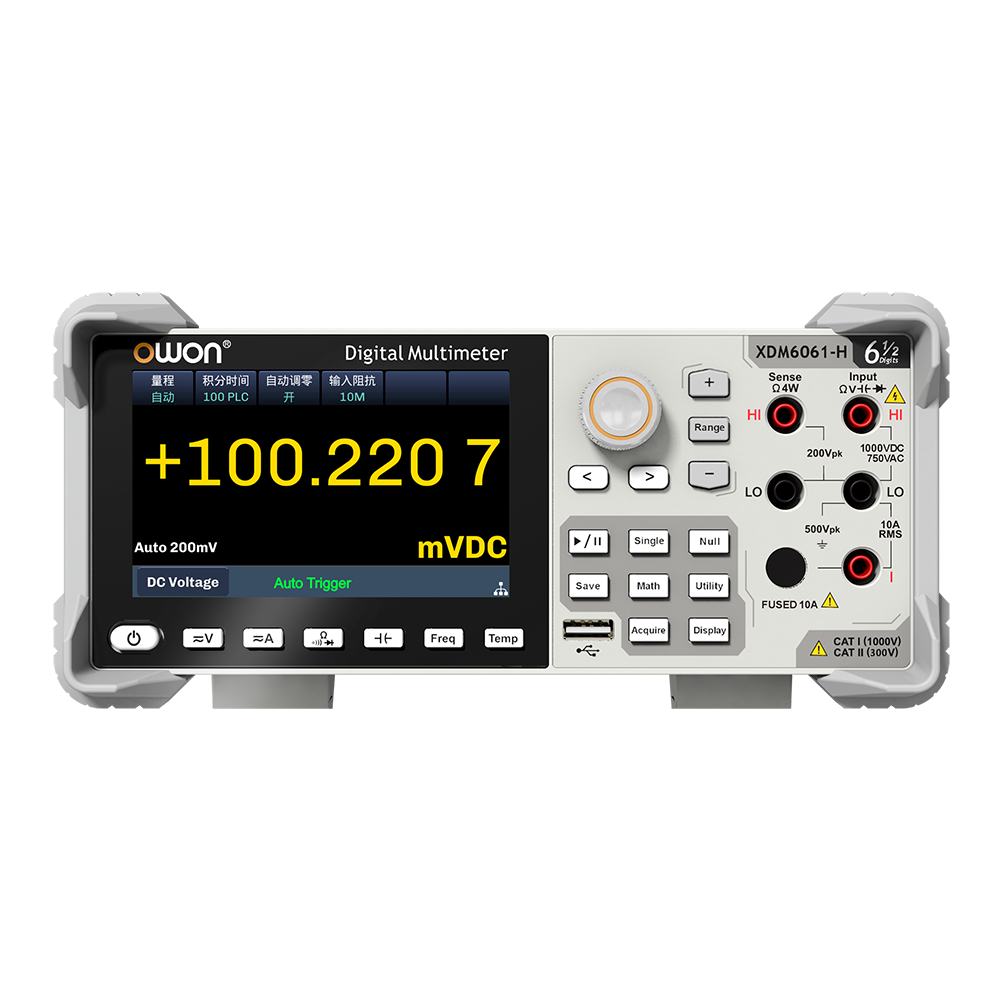

产品介绍
技术参数
|
型号 |
XDM6061, XDM6061-H |
XDM6051 |
||
|
功能 |
量程 |
最优精度 |
量程 |
最优精度 |
|
直流电压 |
200.0000mV – 1000.000V（XDM6061） 200.0000mV – 3000.000V（XDM6061-H） |
0.0035+0.0006 |
200.000mV – 1000.00V |
0.010+0.004 |
|
真有效值交流电压 |
200.0000mV - 750.0000V |
0.06+0.04 |
200.000mV - 750.000V |
0.2 + 0.05 |
|
直流电流 |
200.0000μA - 10.00000A（XDM6061） 200.0000μA - 300.00000A（XDM6061-H） |
0.050+0.003 |
200.000μA - 10.0000A |
0.055 + 0.005 |
|
真有效值交流电流 |
200.0000μA - 10.00000A |
0.10+0.04 |
200.000μA - 10.0000A |
0.5 + 0.1 |
|
电阻 |
200.0000Ω - 100.0000MΩ |
0.010+0.001 |
200.000Ω - 100.000MΩ |
0.020 + 0.003 |
|
二极管 |
0 - 5V |
0.010+0.020 |
0 - 5V |
0.050 + 0.03 |
|
连续性 |
2000.0 Ω |
0.010+0.020 |
2000.0 Ω |
0.050 + 0.020 |
|
频率、周期 |
3Hz - 1MHz |
0.007 |
20Hz - 1MHz |
0.01+0.003 |
|
电容 |
2.0000nF - 100.00mF |
1 + 0.3 |
2.000nF - 20.00mF |
1 + 0.5 |
|
温度 |
B、E、J、K、N、R、S、T型热电偶的ITS-90变换和Pt100、Pt385铂电阻温度传感器; C、2线 和 4线 热敏电阻 (5 kΩ 44007 type) |
|||
|
数学运算功能 |
最小值 / 最大值 / 平均值 / 标准差、dBm、dB、限值、相对（NULL）、直方图、趋势图、条形图等 |
|||
|
触发 |
外部触发输入、VMC 输出 |
|||
|
记录间隔 |
1ms-3600s |
|||
|
记录长度 |
内部存储器为2M点 |
|||
|
通信接口 |
LAN, USB Device, USB Host, RS232 |
|||
|
显示 |
4.3英寸IPS触摸屏 |
|||
|
尺寸（W×H×D) |
109mm x 226mm x 346mm |
109mm x 226mm x 320mm |
||
|
重量（主机） |
约3.5kg |
|||
标配附件
电源线
USB数据线
快速指南

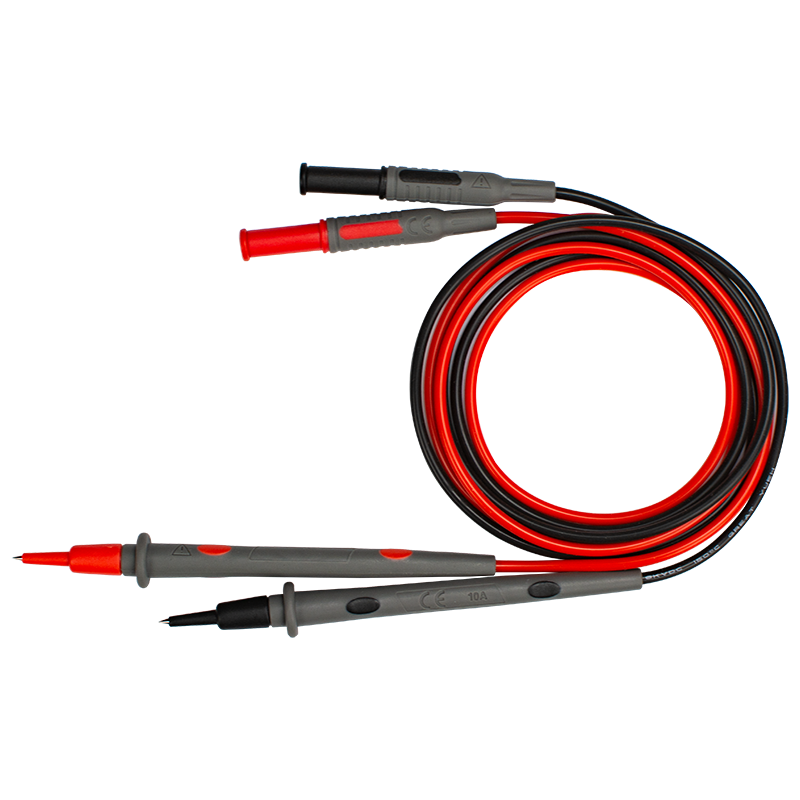

硅胶测试表笔

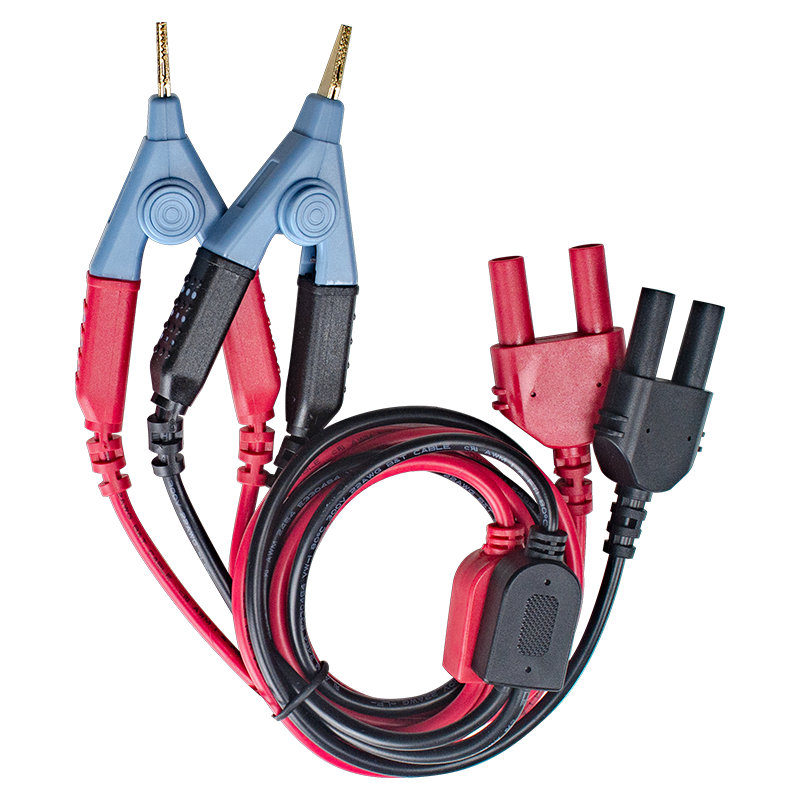

开尔文夹具（选配）
