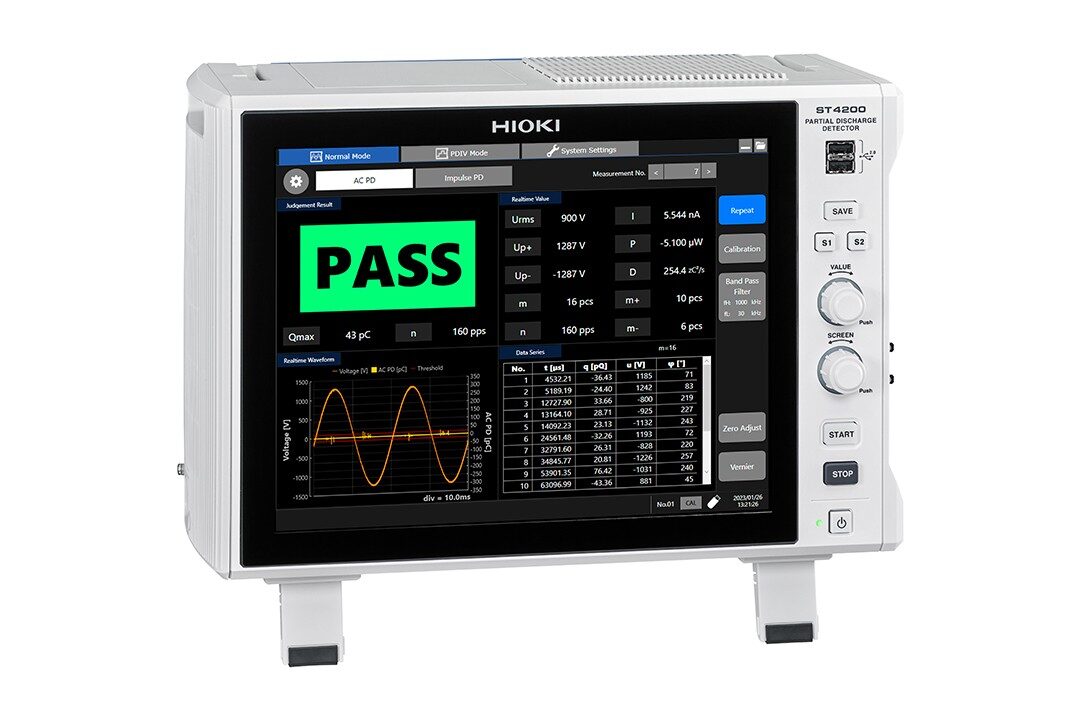

双模式局部放电检测仪，用于检测电机内部的潜在绝缘不良
抗干扰局部放电检测提高了电动汽车电机的质量
ST4200 局部放电检测仪与 SW2001 高压继电器相结合，可为电机生产测试提供全面的局部放电 (PD) 检测和系统集成。 ST4200 的高频 CT 局部放电检测有效抑制了生产线中的干扰，解决了使用传统电磁波进行局部放电检测时可能会出现的测量结果波动问题。
为什么局部放电测试对电动汽车电机很重要？
由于碳化硅（SiC）和氮化镓（GaN）等功率半导体能够实现高速、高压开关，电动汽车电机面临着重大挑战。这会使电机承受更高的逆变器浪涌电压，从而对电机的绝缘性产生较大的影响。绝缘电阻和耐压测试等传统测试可能无法检测出这些潜在问题。
强化检测能力，发现潜在绝缘不良
双模式局部放电检测

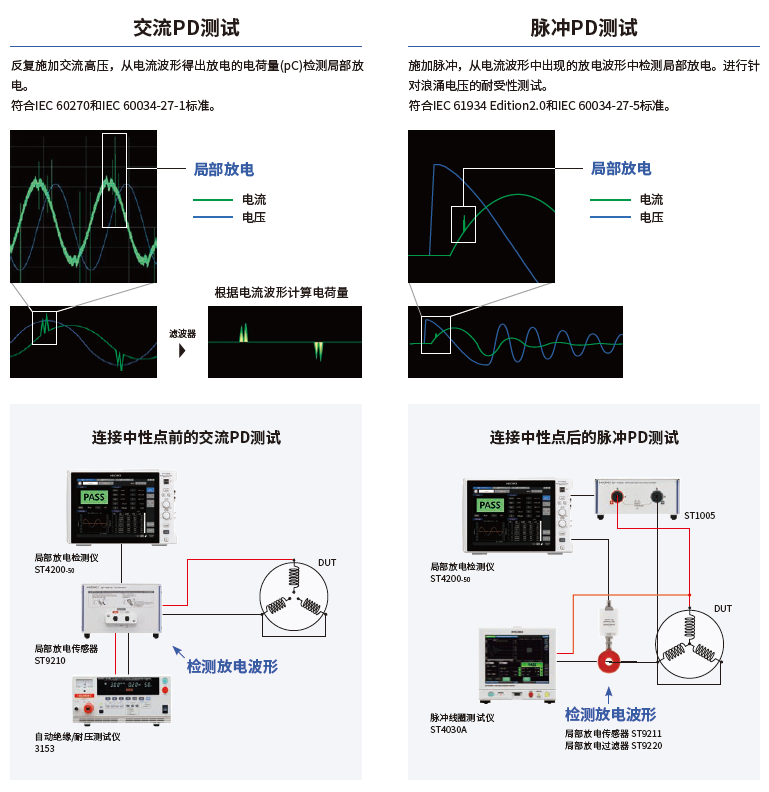

通过同时运用交流PD测试（符合 IEC 60270 和 IEC 60034-27-1）和脉冲PD测试（符合 IEC 61934 Ed. 2 和 IEC 60034-27-5），检测电机绕组中潜在的绝缘不良。可以根据每台电机的具体需求选择最为合适的PD测试方式，尽可能地检测出潜在不良。
即使在生产线上也能实现高可靠性的局部放电测试

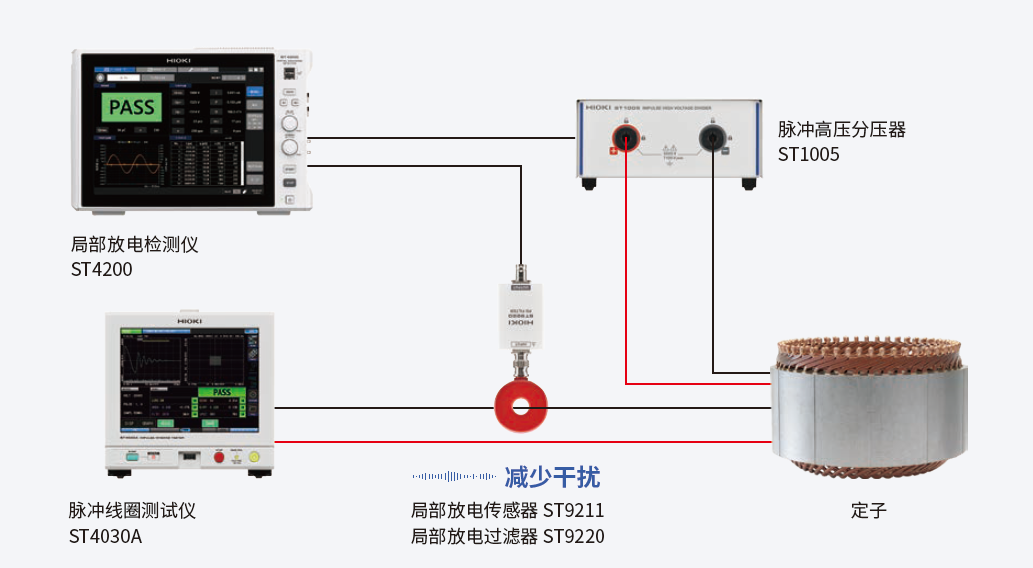

利用高频CT进行耐噪性局部放电检测
使用高频CT进行局部放电测试可减少生产线上使用微波天线进行局部放电测试时的噪声干扰，以及环境因素对测量结果的影响。这种测试方法还可用于成品电机的脉冲PD测试，而电磁波法则很难进行这种测试。

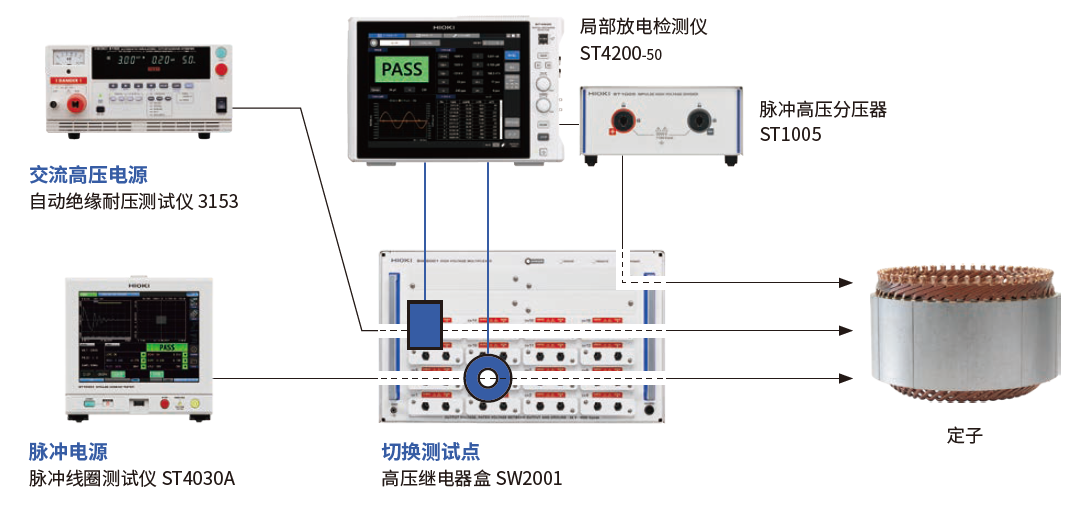

采用简单的系统设计降低干扰影响
全部集成在高压继电器盒SW2001中
为了最大限度地减少复杂测试环境中的干扰影响，ST4200所搭载的局部放电测试系统在多路复用器的基础上集成了SW2001。这种设计通过集成多个输入信号，大幅减少布线的复杂性，将布线和互连的影响降低至最小程度。有效减少电磁干扰 (EMI)、接地回路和电容耦合等潜在干扰源，从而实现更精确、更可靠的测量。
技术规格
交流PD测量
| 检测方式 | 基于检测阻抗和带通滤波器的放电电荷量测量方法 符合IEC 60270的检测标准 |
|---|---|
| 测试频率范围 (施加电压) | 45 Hz ～ 1.1 kHz |
| 电荷量测量范围 （Q） | 10 pC ≦ Q ≦ 500 pC（被测物静电电容 C：200 pF ≦ C < 2 nF） 10 pC ≦ Q ≦ 2500 pC（被测物静电电容C：2 nF ≦ C ≦ 10 nF) |
| 测量项目 | 【通常模式】 重复发生的最大PD强度(Q max)，PD脉冲发生数(m，m+，m-)，PD脉冲发生率(n)，电压有效值(U rms)，电压波高值(Up+，Up-)，电压峰峰值(Upp)，平均放电电流(I)，放电功率(P)，二次率(D)，PD脉冲的表观电荷(q)，PD脉冲相位角(φ) 【PDIV模式】(在通常模式的值中追加下述值) PD起始电压(Ui)、PD熄灭电压(Ue) |
脉冲PD测量
| 检测方式 | 基于CT和数字滤波器的放电电流检测 符合IEC 61934 Edition 2.0的检测方法 |
|---|---|
| 采样速度 | 200 MS/s |
| 测量项目 | 【通常模式】 PD峰值放电量(Qpk)、脉冲序列中的PD发生数(m) 【PDIV模式】(在通常模式的值中追加下述值) PD发生起始电压(PDIV)，重复PD发生起始电压(RPDIV)，重复PD熄灭电压(RPDEV)，PD熄灭电压(PDEV)，重复PD峰值放电量(RQpk) |
高压发生源控制
| 控制内容 | 作为局部放电的高压发生源，会用到绝缘耐压测试仪、脉冲线圈测试仪去联动控制 |
|---|---|
| 对应仪器 （2025年2月为止） | 自动绝缘/耐压测试仪3153、脉冲线圈测试仪ST4030、ST4030A等 |
| 测量项目 | 【通常模式】 PD峰值放电量(Qpk)、脉冲序列中的PD发生数(m) 【PDIV模式】(在通常模式的值中追加下述值) PD发生起始电压(PDIV)，重复PD发生起始电压(RPDIV)，重复PD熄灭电压(RPDEV)，PD熄灭电压(PDEV)，重复PD峰值放电量(RQpk) |
交流PD，脉冲PD通用测量
| 测量模式 | 普通模式：施加一定电压，进行单次或连续测量 PDIV模式：根据标准的要求，在改变施加电压的同时进行测量 |
|---|---|
| 功能 | 判定功能，图表显示功能（交流PD：电压波形、PD脉冲监视器/脉冲PD：电流波形、PD脉冲监视器） |
| 外部存储设备 | SD 存储卡、U盘、SSD ※请务必使用本公司的选件。 |
| 放射性无线频率 | 50 pC以下（在10 V/m时） |
| 电磁场的影响 | 50 pC以下(在10 V时) |
| 传导性无线频率电磁场的影响 | 50 pC以下(在10 V时) |
| 叠加到电源上的脉冲干扰的影响 | 50 pC以下(1kV，叠加脉宽50 ns的脉冲干扰时) |
| 接口 | LAN, USB, RS-232C（请使用市售USB串行转换线）, EXT. I/O, MONITOR输出 |
| 电源 | 额定电源电压：AC 100 V～240 V, 额定功率：300 VA |
| 尺寸·体积 | 约353（W）×约235（H）×约154.8（D） mm（不含突起物）, 约7.3 kg（安装U8332时）, 约7.1 kg（未安装U8332时） |
| 附件 | 电源线 × 1, 启动指南 × 1, 使用注意事项 × 1 |
选件/附件

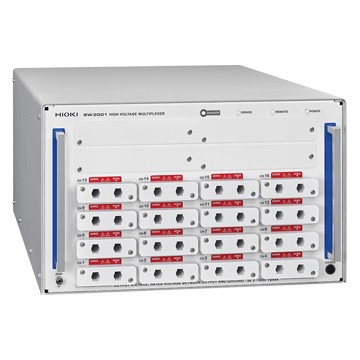

高压继电器盒 SW2001
面向电机定子综合测试系统的多路复用器
查看详情
U盘Z4006
16 GB，采用长寿命、高可靠性的SLC型闪存
查看详情
SD卡 Z4003
8GB
查看详情
SD存储卡2GB Z4001
用于保存测量数据
查看详情

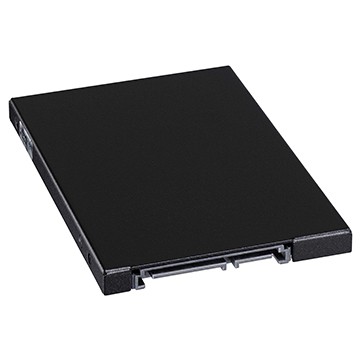

SSD单元U8332
工厂出货时指定，主机内置型，256GB
查看详情
RS-232C电缆 L9637
Z3001用，9针-9针，交叉型，3m
查看详情
USB线缆（A-B）L1002
1m
查看详情

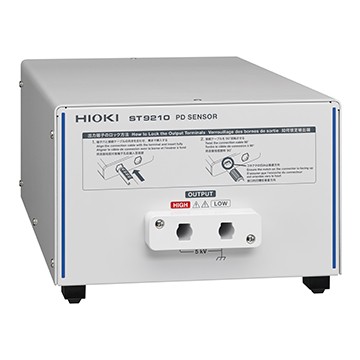

局部放电传感器 ST9210
交流局部放电测试专用局部放电传感器
查看详情

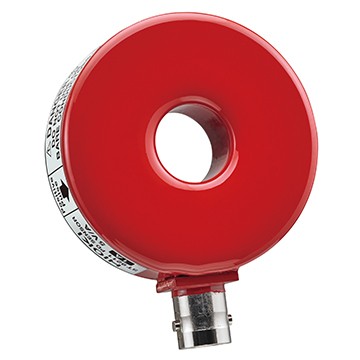

局部放电传感器 ST9211
用户脉冲局部放电测试
查看详情

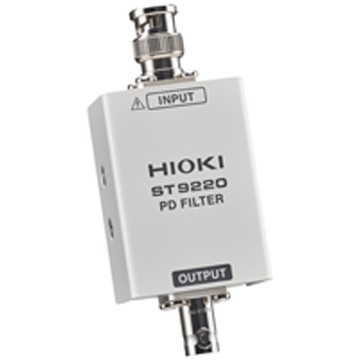

局部放电过滤器 ST9220
用于脉冲局部放电测试
查看详情

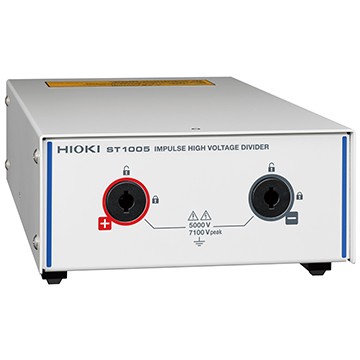

脉冲高压分压器 ST1005
