产品概述
高速、稳定、低应力，实现量产检测
升级自动化与品质，实现下一代生产检测

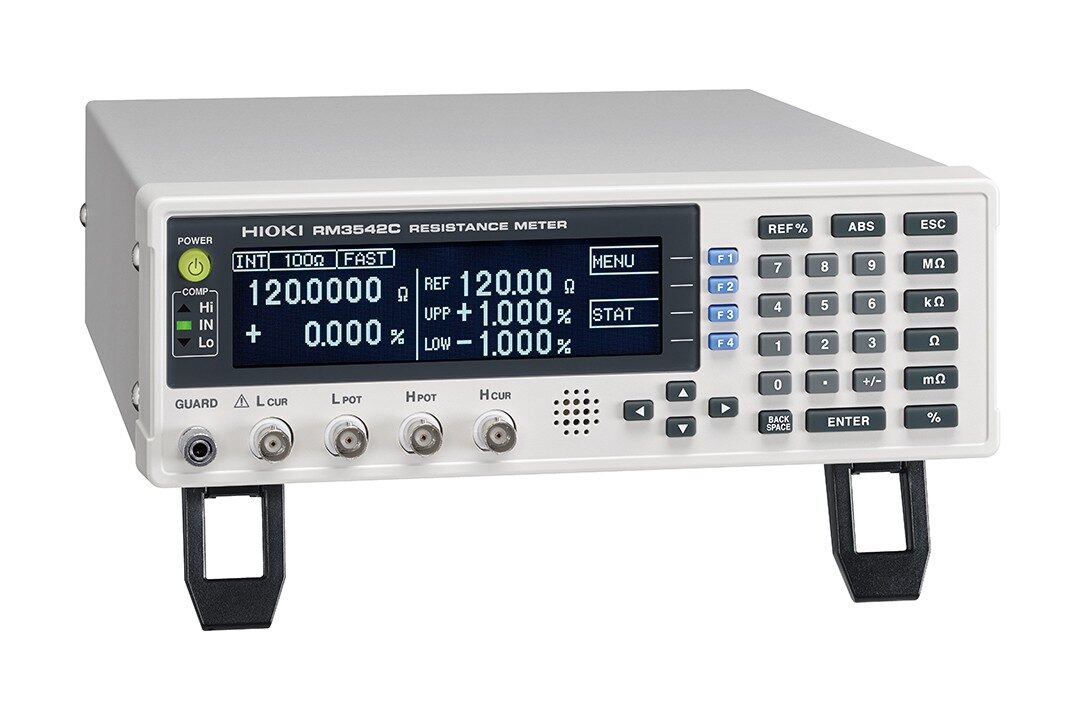

RM3542C是专为片式电阻器/片式铁氧体磁珠的量产检测自动化设备的直流电阻计。通过 ΔR对比工序前后的变化率、BIN功能（最多7个等级）即时判定产品合格与否及等级、跳线电阻测量支持功能加速低电阻分选，实现更严格的检测，提高检测效率。此外，通过低应力测量与实时监控接触状态保障检测可靠性，以及优化量程结构与浮式设计，实现量产检测环境下的稳定测量。

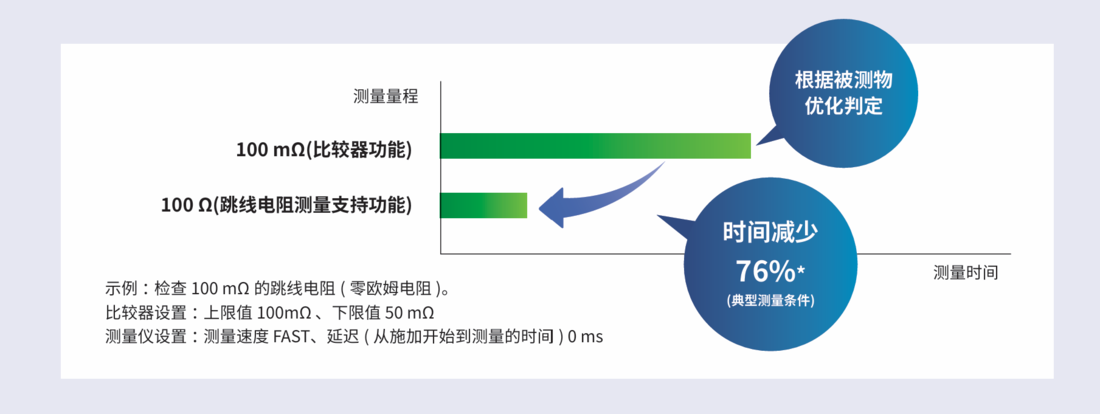

三项新功能，推动检测升级 跳线电阻测量时间最快可缩短76%：跳线电阻测量支持功能
针对跳线电阻（零欧姆电阻）等100 mΩ以下元件的检测，可跳过耗时的高精度量程。在典型测试条件下，测量时间缩短约76%。
示例：检查100mΩ跳线电阻（零欧姆电阻）
比较器设置：上限值100 mΩ、下限值50 mΩ
测量仪设置：测量速度FAST、延迟（从施加时间开始到测量的时间）：0 ms

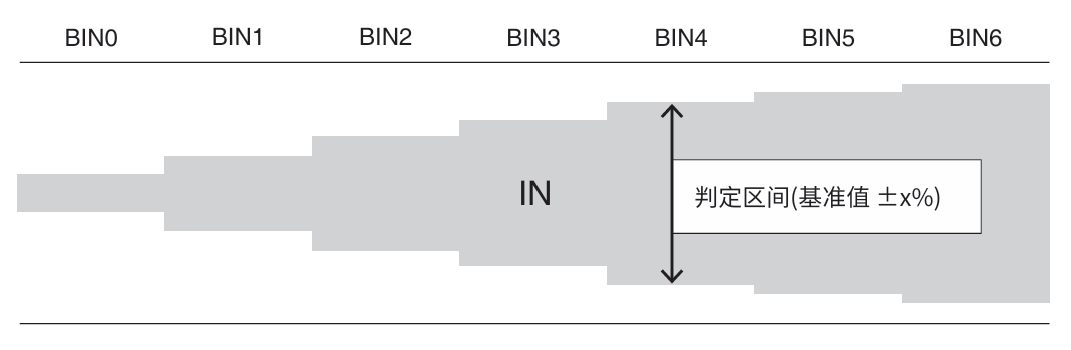

提高分选•分级工艺的效率：BIN功能（仅限RM3542C-3）
根据多项判定基准，将测量结果划分为0～6等级。实现合格与否判定的同时，简化了量产检测必需的分级流程。

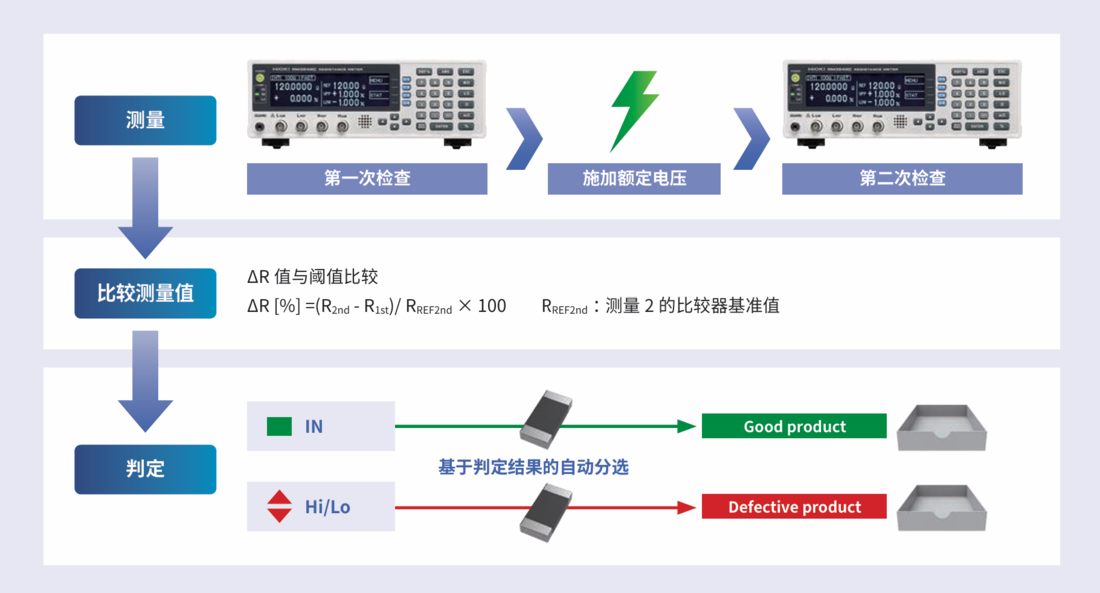

提高检测可靠性及贴装工艺检测判定与传送处理的速度：ΔR功能（仅限RM3542C-3）
由两台测量仪的测量结果，自动计算并比较电阻值变化率（ΔR），再根据阈值判定产品合格与否。
无需借助外部运算，即可在产线内完成工序间对比。

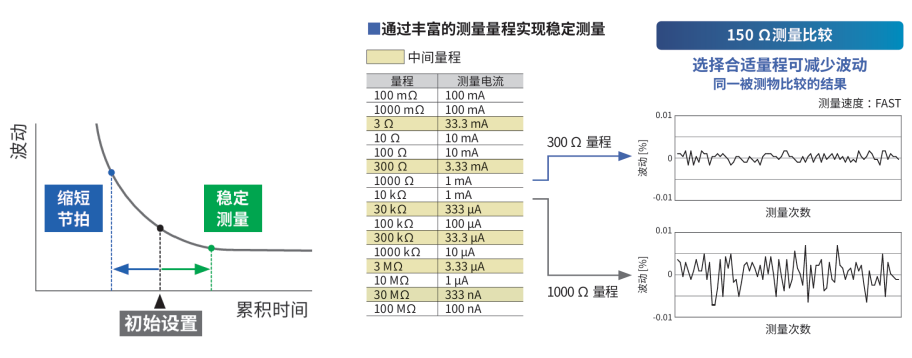

Proven Foundation:可靠性经量产现场考验
灵活的累积时间设置与量程优化，兼顾生产效率与高精度稳定测量。
各量程可独立设置累积时间，支持从FAST 0.9 ms（最快速度）到SLOW高精度测量。采用3Ω/300Ω等中间量程，改善S/N并降低测量偏差。
此外，采用浮式设计，即使在生产线这类强干扰环境中，也能实现稳定测量。

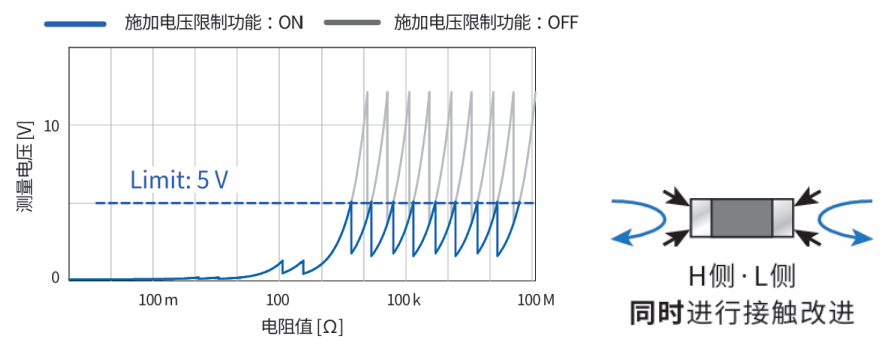

采用低应力测量，防止元件特性发生变化及受损，实现高可靠性测量。
可将作为测量应力主要诱因的施加电压限制在5V以下。在H/L端子侧交替施加接触改善电流，修整电极表面的同时，抑制冲击电流峰值。
兼顾0201及特性易发生变化的铁氧体磁珠的检测需求。
【操作条件】LOW POWER:ON或施加电压限制功能：ON状态下，接触改善功能设为脉冲。

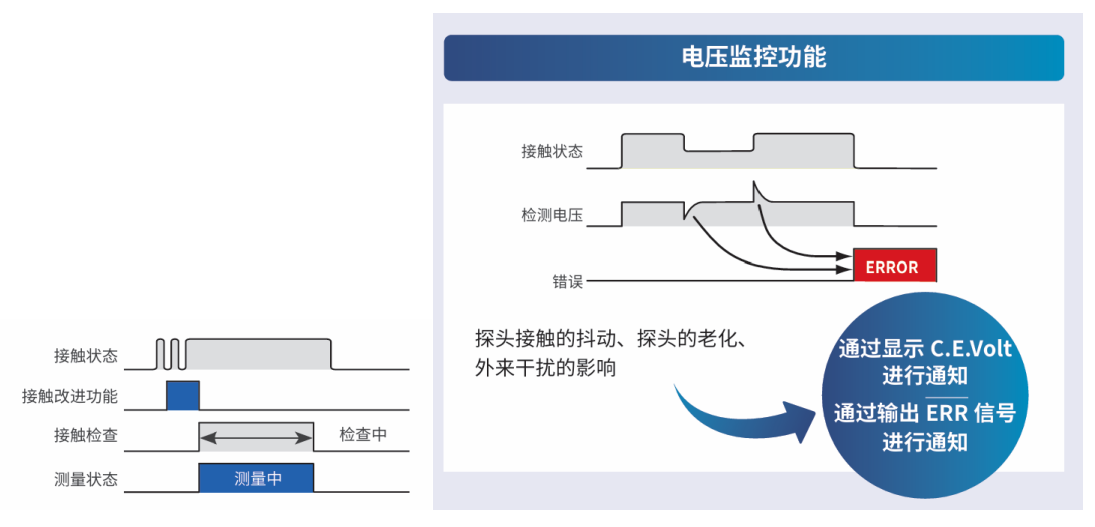

接触改善+接触状态监控，大幅降低误判风险，确保高检测可靠性
通过测量前的接触改善（17/25/35/50 mA）稳定接触状态。检测过程中，由接触监控功能实时监控状态，降低因接触不良导致的误判及产线停机风险。

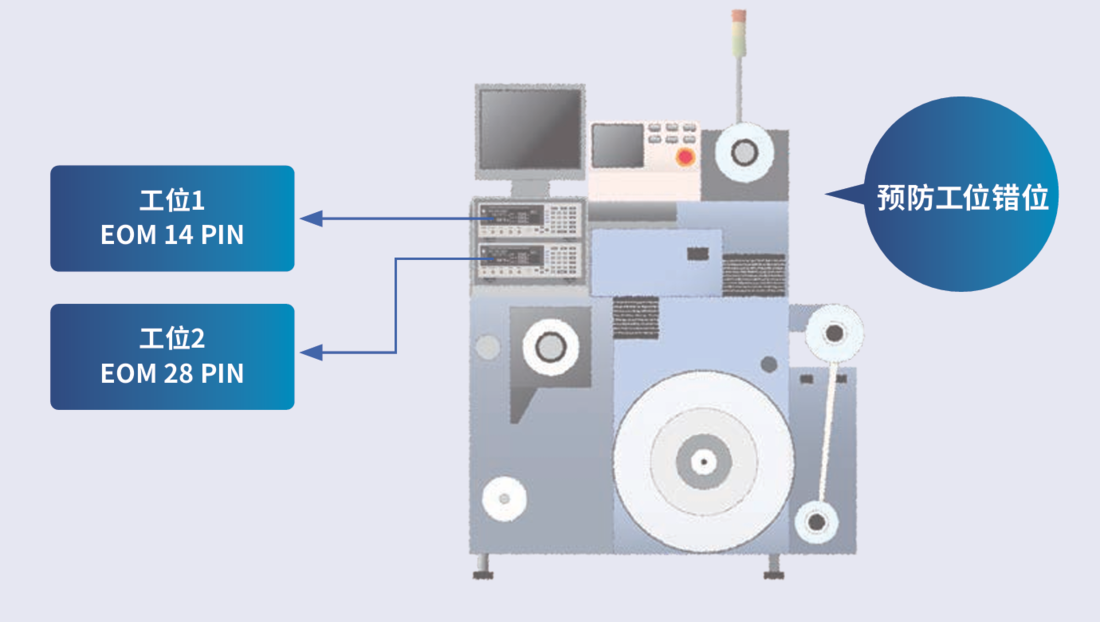

为更稳定的系统运行与严苛检测保驾护航
通过预设功能可一键调用测量条件，减少换产失误，保障产线稳定启动。搭载工位错位预防功能，可避免两台校正设备在校正或维护后的设备连接错误。此外，设备支持90天精度保障*，能维持更高测量精度，满足超窄公差元件的检测需求。换产再现性、产线稳定性、严苛判定力三者兼得。
*仅限RM3542C-3
技术规格
基本参数 精度保证时间1年（仅RM3542C-3有90天精度）
| 电阻测量量程 | 【Low Power OFF时】100 mΩ（最大120.0000 mΩ，分辨率0.1μΩ）*～100 MΩ量程（最大120.0000 MΩ，分辨率100Ω），16量程步进 *10 mΩ（最大12.00000 mΩ，分辨率0.01μΩ）追加量程（RM3542C-3） 【Low Power ON时】1000mΩ（最大1200.000mΩ，分辨率1μΩ）～1000Ω量程（最大1200.000Ω，分辨率1mΩ），6量程步进 |
|---|---|
| 显示 | 单色图形LCD 240×64dot，白色LED背光 |
| 测量精度 | 【100mΩ量程, Low Power OFF, SLOW时】±0.015% rdg.±0.002% f.s. 【1000Ω量程, Low Power OFF, SLOW时】±0.006% rdg.±0.001% f.s. (最高精度) 90天测量精度（仅限RM3542C-3) 【100mΩ量程, Low Power OFF, SLOW时]】±0.012% rdg.±0.002% f.s. 【1000Ω量程, Low Power OFF, SLOW时】±0.005 % rdg.±0.001% f.s. (最高精度) |
| 测量电流 | 【100mΩ量程时】DC 100mA〜【100MΩ量程时】DC 100nA |
| 开路端子电压 | DC 20 Vmax.施加电压限制功能ON时：DC 5 Vmax. |
| 采样率 | FAST, MED, SLOW |
| 测量时间（Low Power OFF时） | 【100Ω, 300Ω, 1000Ω量程时】FAST 0.9 ms, MED 3.6 ms, SLOW 17 ms (最短测量时间) |
| 累积时间 | 检测电压的读取时间：0.1 ms～100.0 ms，1〜5 PLC: 50Hz时, 1〜6 PLC: 60Hz时（PLC：供给电源的1个周期） |
| 其他功能 | 比较器（设置值与测量值的比较判定）、BIN测量（仅限RM3542C-3）、低功率电阻测量、延迟设置、偏移电压补偿功能（OVC）、累积时间设置、平均功能（RM3542C-3）、测量异常检测、探头短路检测、接触改善、电流模式设置、工位错位预防、缩放、重试、施加电压限制、跳线电阻测量支持、预设、ΔR（RM3542C-3）、存储功能、统计运算功能、设置监控、触发源设置、抽样打印功能，其他 |
| 接口 | RS-232C, 打印机 (RS-232C), GP-IB (RM3542C-2) |
| 外部输入输出 | 触发、保持输入、比较器输出、设置监控功能端子 |
| 电源 | AC100 V〜240 V, 50Hz/60Hz, 30 VA max. |
| 体积•重量 | 260W × 88H × 300D mm, 2.9 kg |
| 附件 | 电源线×1、EXT.I/O连接器×1、启动指南×1、使用注意事项×1 |
选件/附件

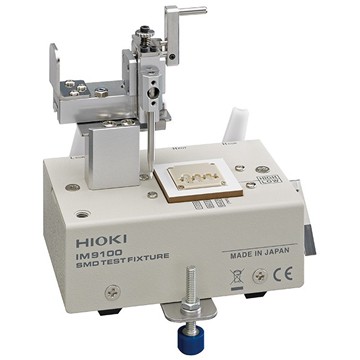

SMD测试治具IM9100
直接连接型，底部有电极SMD用，DC～8MHz，可测量样品尺寸：0402～1005（JIS
查看详情
4端子开尔文夹9140-10
DC~200kH，50 Ω，1 m长
查看详情
测试治具9262
DC～8 MHz, 直接连接型
查看详情
SMD测试治具9263
直接连接型, DC～5 MHz 测试尺寸: 1mm～10.0mm
查看详情
GP-IB连接线9151-02
2m长
查看详情
RS-232C 连接线 9637
9pin-9pin，1.8m长
