规格参数
产品概述
电气安全中需要的泄漏电流测量（用于一般电子设备）
价格实惠，适用于4种标准和法规
电气用品安全法 JIS标准（JIS B8561:2007 , JIS C9250:1992等） IEC标准（IEC60065 ,IEC60335-1:2010 ,IEC60950-1:2005 ,IEC60990:1999,IEC61010-1:2010 等） UL标准 （UL2231-1:2002 ,UL2231-2:2002 ,UL492:1996等）

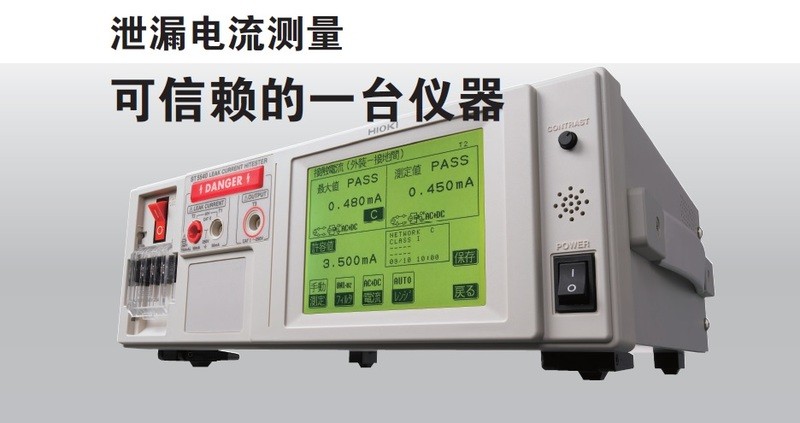

从产线到维修保养，可信赖的1台ST5540
额定电流20A，电压250V 搭载的无停电极性切换功能，能够缩短工时（搭配绝缘变压器使用） 由于无需切断被测物的供电电源即可切换极性，因此在维护现场也能顺畅的接着进行下一个工程的测量。

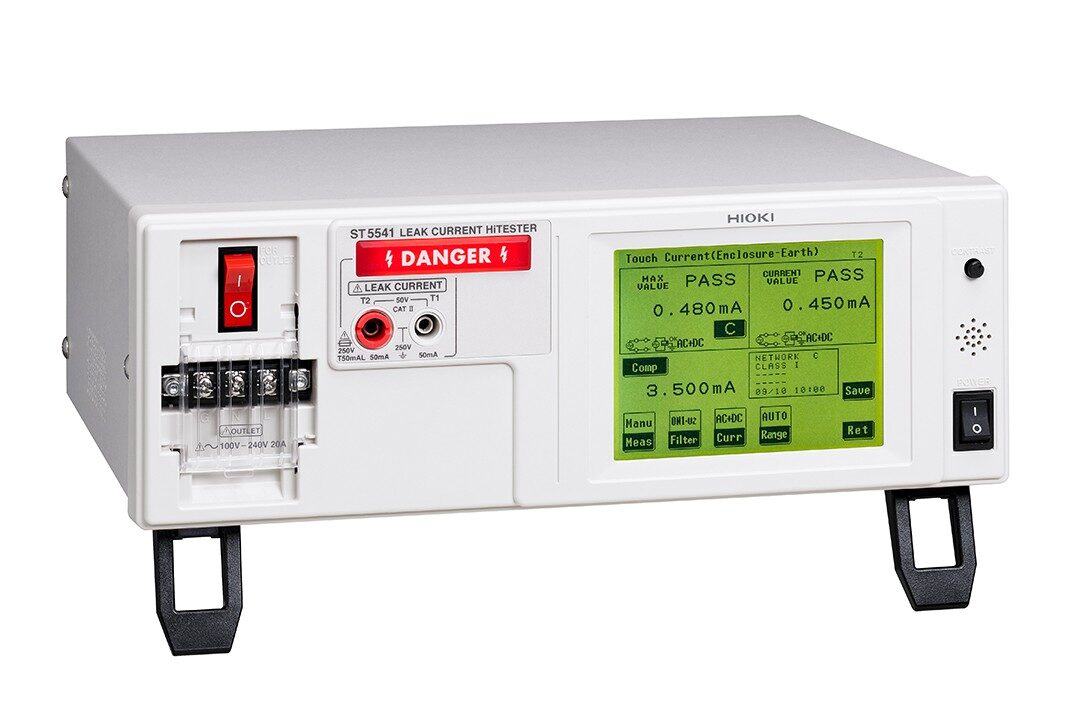

价格实惠、适用于电气安全法的ST5541
保护导体电流测量功能
能够测量IEC60990、IEC60950-1等所规定的保护导体电流。
缩短操作时间的自动测量功能
可以自动进行电源极性的切换或正常状态、单一故障状态的测量。
技术规格
基本参数和主机接地的
| 测量方式 | 通过测量人体模拟阻抗间的电压下降显示和计算电流值 真有效值测量，测量部分是和主机接地绝缘 |
|---|---|
| 测量模式 | 泄漏电流测量、电压测量、保护导体电流测量 |
| 对应标准 | 电气用品安全法 接触电流和保护导体电流的测量：IEC 60990（1999） 测量/控制/研究室的电气装置：IEC 61010-1（2001） 信息技术设备：IEC60950-1（2005） 家庭用/类似电气设备：IEC 60335-1（2001）+A1：2004+A2：2006 音频/视频/类似设备：IEC 60065（2001）+1：2005 Personnel Protection Systems for EV：UL 2231-1（2002），UL-2231-2（2002） UL用：UL1492（1996） 测量/控制/研究室的电气装置，潮湿状态下的电流测量电路：IEC 61010-1（2001） |
| 泄漏电流测量部分 | 接地泄漏电流，接触电流3种，任意电流测量，外壳泄漏电流3种 |
| 测试电流 | DC、AC（真有效值，15Hz~1MHz），AC+DC（真有效值，15Hz~1MHz），AC峰值（15Hz~1MHz） |
| 测量量程 | DC、AC、AC+DC时：50μA/500μA/5mA/50mA AC峰值时：500μA/1mA/10mA/75mA |
| 测量精度 （电流测量） | DC测量：± 2.0 % rdg. ± 6 dgt.（代表值） AC/AC+DC测量：± 2.0 % rdg. ± 6 dgt. (15 Hz～100 kHz, 代表值） AC峰值测量：± 2.0 % rdg. ± 6 dgt. (15 Hz～10 kHz, 代表值) |
| 接口 | 外部I/O，医疗设备用继电器输出，USB1.1（通讯），RS-232C |
| 各种功能 | 自动试验，存储最多100台的数据，时钟，数据备份，打印输出（选件）等 |
| 主机用电源 | AC100V/120V/220V/240V（订货时请指定），50/60Hz，额定功率30VA |
| 被测物用电源输入 | AC100~240V，50/60Hz，端子板的额定电流输入：20A |
| 被测物用电源输出 | 端子板的输出：20A，插座的输出：15A |
| 体积和重量 | 320W×110H×253Dmm，4.5kg |
| 附件 | 测试线L2200（ST5540用，红×2/黑×1）1套，面接触探头9195×1，测试线用备用保险丝×1，使用说明书×1，电源线×3 |
ST5540、ST5541功能列表
| 项目 | ST5540 | ST5541 | |
|---|---|---|---|
| 网络 | 电器用品安全法用 网络A | ||
| 医疗电气设备用 网络B | - | ||
| IEC60990用 网络C | |||
| UL用 网络D | |||
| 通用1 网络E | |||
| 通用2 网络F | |||
| IEC61010-1用网络G | |||
| 主要功能 | 不停电电极切换功能 | ||
| 额定电流20A | |||
| 保险丝断线检查功能 | |||
| 频带切换 | - | ||
| 110%电压输出端口（T3端口） | - | ||
| S10、S12、S13、E端口 | - | ||
选件/附件
鳄鱼夹（红）Z7025
以下产品的红色鳄鱼夹的替换零件：L1000, L1000-05, L2200, L493
查看详情
鳄鱼夹（黑）Z7026
以下产品的红色测试线的替换部件：L4930, L9257, L9787, L9844
查看详情
测试针（红）Z7029
以下产品的红色测试针的替换部件：L2200, L4938, L9787
查看详情
测试线（黑）Z7030
以下产品的黑色测试针的替换部件：L2200, L4938, L9787, L9788-11
查看详情
打印机 9442
数码打印
查看详情
AC适配器9443-02
适用于打印机9442
查看详情
连接电缆 9444
适用于9442, 线长:1.5 m
查看详情
记录纸 1196
112mm x 25m, 10卷/盒
查看详情
RS-232C 连接线 9637
9pin-9pin，1.8m长
查看详情
测试线 L2200
线长70cm，前端可更换探针和鳄鱼夹，最大输入电压：CAT Ⅳ 600V，CAT Ⅲ 10
查看详情
面接触探头9195
标配
查看详情
