适用于高精度、紧凑型光伏逆变器检测系统

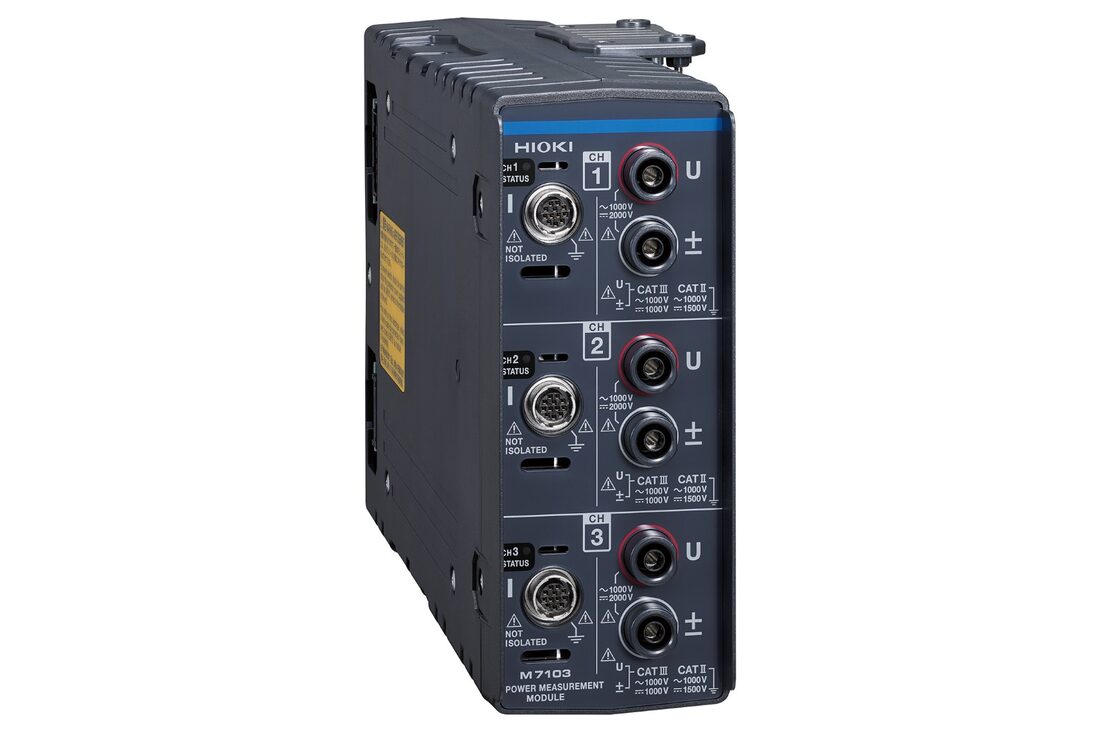

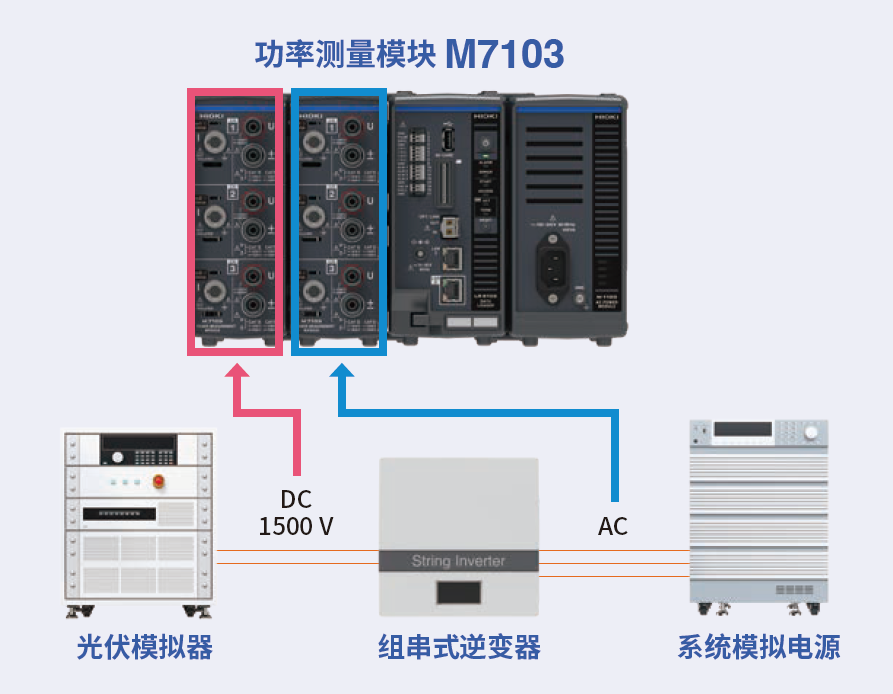

高压测量无需差分探头，实现高精度测量
为了降低设备搭建成本和输电损耗，光伏逆变器越来越多地在高压下使用。因此，测量光伏逆变器需要能够测量高电压的仪器。
M7103支持DC 1500 V CAT Ⅱ/DC 1000 V CAT Ⅲ，可直接输入高电压进行安全测量。另外，通过直接输入，可确保高达DC 1500 V的精度，从而保证光伏逆变器检测的质量。
适用于光伏逆变器生产线的模块式功率测量仪器

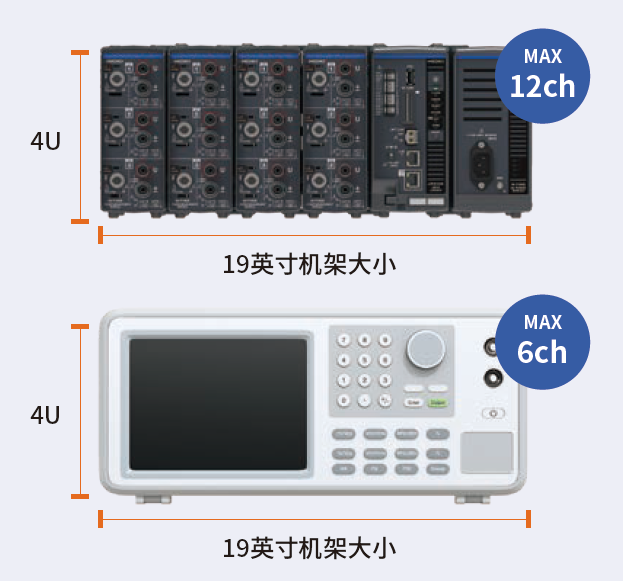

M7103 可在 19 英寸机架 4U 大小的空间内提供多达 12 个通道的多点功率测量，为光伏逆变器生产线节省了空间和成本。主机采用模块化设计，客户可以自行添加或更换模块。这样就能灵活对应光伏逆变器生产线的搭建需求。
测量多路MPPT组串式逆变器的效率

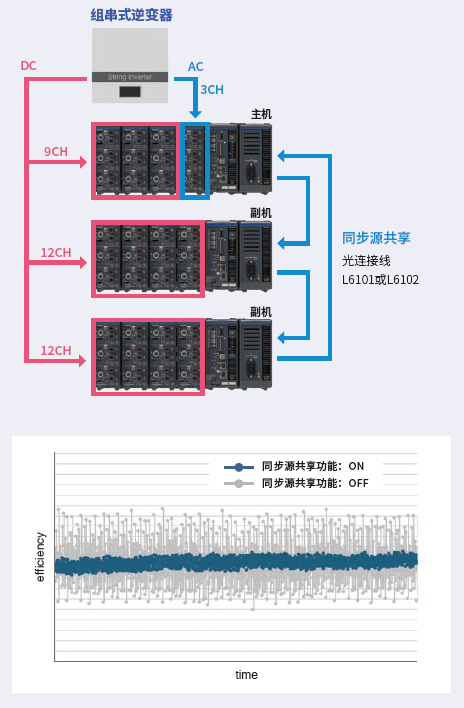

为能最大限度的提高光伏系统的发电量，正在不断推进多路组串式逆变器的开发。多路组串式逆变器使用MPPT控制工作点，从而使每个组串产生最大电力。在生产线上，为了检查各个MPPT是否正常工作，需要进行多点测量。通过利用LR8102的同步功能，M7103最多可同时测量120个通道的功率。此外，同步源共享功能还可提供稳定的效率测量。
【绝缘性】安全测试1500V电池包的电芯电压
对地电压：DC 1500V（CATⅡ）绝缘
符合EN IEC 61010的标准
M7103因为对地最大额定电压为1500V，所以可以轻松支持800V的电池测试。
另外，可测量800V以上的新一代电池包和1000V以上的储能系统（如ESS）的各电芯电压和温度。
【高速性】最快速度每5ms输出一次全电芯的数据，支持HILS:使用LR8102时
通过UDP通信（*1）可以高速地将数据不断传输到上位系统。
以最快5ms进行高速采样，并立即输出数据。
*1:UDP通信是数据采集仪LR8102可使用的功能。
由于能够以最快5ms的间隔不断获取数据采集仪所测量的电芯电压的实时数据，因此，HILS等实时模拟中可以利用该数据。此外，还可以通过观测使用功率测量模块M7103测量出来的总电压和单节电芯电压的适配度，来全面分析充放电的特性。
技术规格
基本参数（精度保证时间1年）
| 适配机型 | 数据采集仪LR8101：标准机型 数据采集仪LR8102：高性能机型 |
|---|---|
使用温湿度范围 | 0℃～40℃, 80% RH 以下 (无结露) |
| 测量线路 | 单相2线(1P2W) 单相3线(1P3W) 三相3线(3P3W2M，3V3A，3P3W3M) 三相4线(3P4W) |
| 功率通道数 | 3个功率通道 |
| 输入端子 | 电压：插入式端子(安全端子) 电流：专用连接器(ME15W) |
| 输入方式 | 电压：绝缘输入，电阻分压方式 电流：通过电流传感器(电压输出)绝缘输入 |
| 电压量程 | 6 V, 15 V, 30 V, 60 V, 150 V, 300 V, 600 V, 1500 V |
| 电流量程 | 0.04A~20kA（取决于所使用的电流传感器） |
| 波峰因数 | 3(相对电压・电流量程额定)，但是1500 V量程为1.35 |
| 输入电阻、输入电容 | 电压输入部分：3 MΩ±30 kΩ，1.5 pF typical 电流传感器输入：1 MΩ±50 kΩ |
| 最大输入电压 | 电压输入部分：AC 1000 V，DC 2000 V 电流传感器输入部分：8 V，±12 V peak |
| 对地最大额定电压 | AC/DC 1000 V CATIII 预期过渡过电压 8000 V AC 1000 V/DC 1500 V CATII 预期过渡过电压8000 V |
| 测量方式 | 电压电流同步数字采样和零交叉同步计算方法 |
| 采样率 | 500 kHz / 16 bit |
| 频率带宽 | DC, 0.1 Hz ～ 100 kHz |
| 有效测量范围 | 1% of range～110% of range |
| LPF(低通滤波器） | 从OFF/500 Hz/5 kHz中选择 |
| 测量项目 | 电压(U)、电流(I)、有功功率(P)、视在功率(S)、无功功率(Q)、功率因数(λ)、相位角(φ)、电压频率(fU)、电流频率(fI)、电压纹波率(Urf)、电流纹波率(Irf)、电流累积(Ih)、功率累积(WP)、电压峰值(Upk)、电流峰值(Ipk) |
| 其他测量 | 频率、累积、谐波（IEC 模式、宽频带模式） |
| 功能 | AUTO量程功能、运算功能、同步源协同功能 |
| 体积·重量 | 约65W×170H×255D mm(不含突出物)，约1.5 kg |
| 附件 | 使用说明书 ×1 |
