产品概述
纤薄的钳口，能轻松进入线缆狭窄处的设计；AC 60~2000A；有可无线传输数据的选件Z3210。

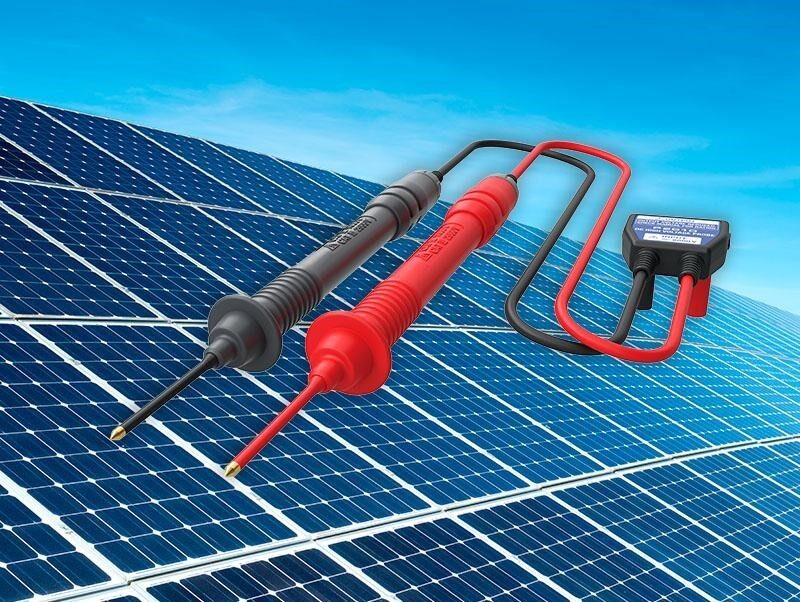

安全检测高压光伏发电设备
■ 最高可支持CAT III 2000V的高压测量
■ 将直流高压测试探头P2010和日置HIOKI的钳形表搭配使用，即可在不中断系统的情况下安全地测量兆瓦级的光伏发电设备。
点击查了P2010详情
支持无线。无线通讯功能更方便！
支持无线适配器Z3210（选件）。
传输测量值至智能手机或平板设备中，能使用现场照片和图纸快速创建报告。
测量值传输到Excel表单中
提高工作效率。数字管理让测量工作更省力！（Excel®直接输入功能）
能将测量数据直接传输至使用Excel®制作的表格中，有助于提高测量现场的工作效率。
※通过无线适配器Z3210使用Bluetooth®通讯。

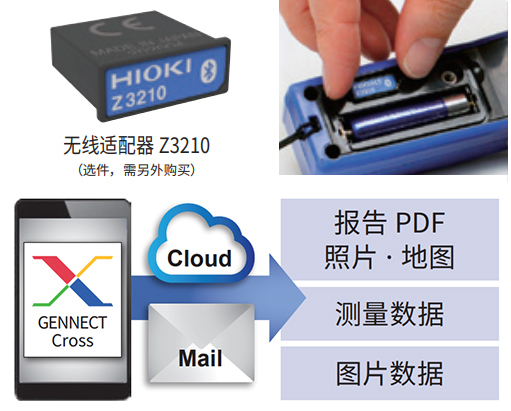

传输至专用免费软件 GENNECT Cross
GENNECT Cross是日置测量仪器专用的免费应用程序，可进行测量结果的确认、管理、及其报告的制作。也可在终端将测试结果传输到测量现场的照片或工程图纸上、输入手写笔记等，在现场就能流畅得进行数据管理。
※通过无线适配器Z3210使用Bluetooth®通讯。
点击此处了解 GENNECT Cross 的详细信息
此外，使用HIOKI云服务GENNECT Cloud，实现数据的共享和管理。
点击此处了解 GENNECT Cloud 的详细信息

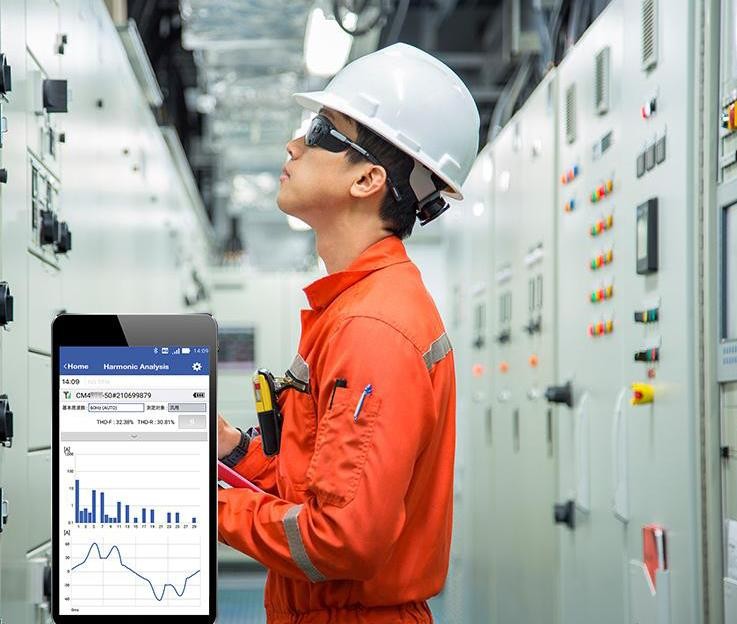

有助于现场的问题分析
使用GENNECT Cross的谐波分析功能可以测量电流或电压的谐波。有助于进行电源系统等的问题分析。
※GENNECT Cross是通过Bluetooth®通讯将测量仪器和智能手机或平板设备连接的应用软件。
※和GENNECT Cross连接时需要使用无线适配器Z3210。
点击此处了解 GENNECT Cross 的详细信息

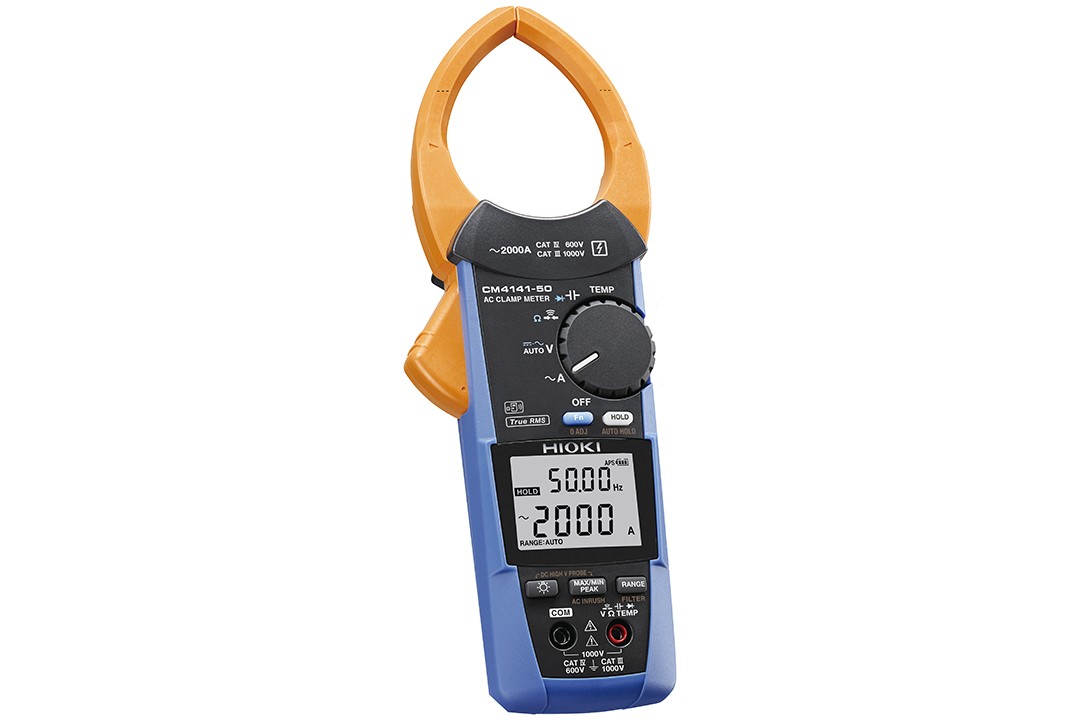

该款产品是易于放入窄电缆间隙的设计，但是是大口径的钳形传感器（φ55mm），最大能测AC2000A。此外，在电缆密集的地方，可能需要将钳口插入电缆之间。 CM4141坚固耐用，兼顾了易夹性和坚固性，可以更快地完成现场工作。 此外，重量才300g，比同级别钳形表轻100g，长时间工作时也不会给手造成太大的负担。
技术规格
基本参数（精度保证时间1年，调整后精度保证时间1年）
| 交流电流量程 | 60.00 A〜2000 A, 3档量程 (45〜1 kHz, 真有效值整流), 基本精度45 - 66 Hz : ±1.5% rdg. ±0.08 A（量程60 A） |
|---|---|
| 波峰因数 | 量程60.00 A: 2.5 (超过50.00 A是60.00 A以下)〜量程2000 A: 1.5 (2000 A以下) |
| 直流电压量程 | 600.0 ｍV～1000 V（使用P2000时600.0 V～2000 V） |
| 交流电压量程 | 6.000 V〜1000 V, 4档量程 (15〜1 kHz, 真有效值整流), 基本精度45 - 66 Hz : ±0.9% rdg. ±0.003 V (6V时) |
| 交流+直流电压量程 | 6.000 V〜1000 V, 4档量程, 基本精度DC, 45 - 66 Hz : ±1.0% rdg. ±0.013 V (6V时) |
| 电阻量程 | 600.0 Ω〜6.000 MΩ, 5档量程, 基本精度: ±0.7% rdg. ±0.5 Ω (600 Ω时) |
| 静电电容量程 | 1.000 μF〜1000 μF, 4档量程, 基本精度: ±1.9% rdg. ±0.005 μF (1 μF时) |
| 频率量程 | 电压：9.999 Hz〜999.9 Hz, 3档量程, 电流：99.99 Hz, 999.9 Hz，2档量程，基本精度: ±0.1% rdg. ±0.01 Hz (99.99 Hz时) |
| 温度（K） | -40.0〜400.0 ˚C, 精度: ±0.5% rdg. ±3.0 ˚C + 温度探头精度 |
| 谐波 | [安装 Z3210 时] 可以测量到电流中的谐波电平/含量/总谐波失真最高30次 * 可以用应用软件（GENNECT Cross）显示 |
| 其他功能 | 导通检查, 二极管检查, AC/DC自动判断功能（仅限电压）、最大/最小/平均/波峰最大/波峰最小值的显示、低通滤波功能、显示值保持、背光灯、自动省电、蜂鸣音、调零等 |
| 防尘防水性 | IP20 (测量完全干燥状态下的电压或危险带电导体的电流) IP50 (存放时或在完全干燥的状态下测量电阻或绝缘导体电流)（禁止在潮湿条件下测量） |
| 电源 | 7号碱性电池（LR03）×2 约48h（未安装Z3210时），约24h（安装Z3210并进行无线通讯时） 其他条件： AC 100 A测量, LCD背光灯 OFF, 23°C参考值 |
| 可测导体直径 | φ 55 mm, 钳口尺寸: 82 W × 11 D mm (D尺寸是D 尺寸在距钳口前端 44 mm 的范围内) |
| 钳口横截面最小尺寸 | 11 mm (该尺寸在距钳口前端 44 mm 的范围内) |
| 体积及重量 | 65 W × 247 H × 35 D mm, 300 g |
| 附件 | 测试线L9300 ×1, 携带包C0203 ×1, 7号碱性电池(LR03) ×2, 使用说明书 ×2, 使用上的注意事项 ×1 |
选件/附件
直流高压测试探头P2000
·安全检测高压光伏设备 ·支持CAT III 2000V的高电压测试
查看详情
测试线L9300
线长95cm，护套和手指保护装置一体型
查看详情
测试线L9207-10
90cm长
查看详情
直流高压测试探头P2010
安全地进行高压光伏发电设备的维保工作
查看详情
小型鳄鱼夹L4934
CAT III 300V，CAT II 600V
查看详情
接触针L4933
DC 60 V, AC 30 V
查看详情
抓状夹 L9243
安装于香蕉头线的前端，红黑套装，全长 185mm，CAT II 1000V
查看详情
断路针L4939
连接香蕉头电线的前端，CAT III 600V
查看详情
测试针L4938
连接香蕉头电线的前端，CAT III 600V
查看详情
磁铁接合器 L4937
用于L4930/L4940前端，CAT III 1000
查看详情
测试夹 L4936
用于L4930/L4940前端，CAT III 600
查看详情
鳄鱼夹 L4935
用于L4930/L4940前端，CAT IV 600V, CAT III 1000V
查看详情- 小型鳄鱼夹L4934
CAT III 300V，CAT II 600V
查看详情
测试针L4932
安装于香蕉插头式连接线的前端，CAT IV 600V，CAT III 1000V
查看详情
延长线 L4931
用于延长L4930/L4940，1.5m
查看详情
连接线L4930
1.2m长
查看详情
磁性转换头9804
用于电压线前端
查看详情
携带包 C0203
查看详情
无线适配器Z3210
通过免费软件【GENNECT Cross】可以测量的同时制作报告。
查看详情
K型热电偶 DT4910
K型，前端暴露型，裸线径0.3mm，传感器长80cm，等级2，-40℃?260℃
查看详情
