产品概述
判定结果一目了然！

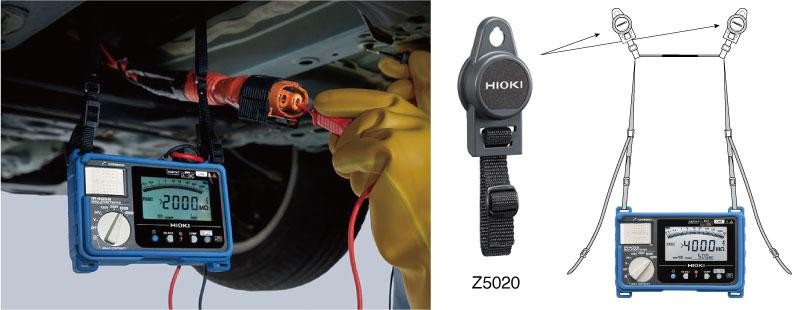

适用于新能源车的维保测试
采用适配汽车维修店使用的保护器来保护绝缘电阻测试仪免受冲击。
通过使用Z5020带磁铁吊带将绝缘电阻测试仪固定在车辆、门等处，便于工作时检查测量值。
注：这是一款用于新能源车维保的绝缘电阻测试仪。

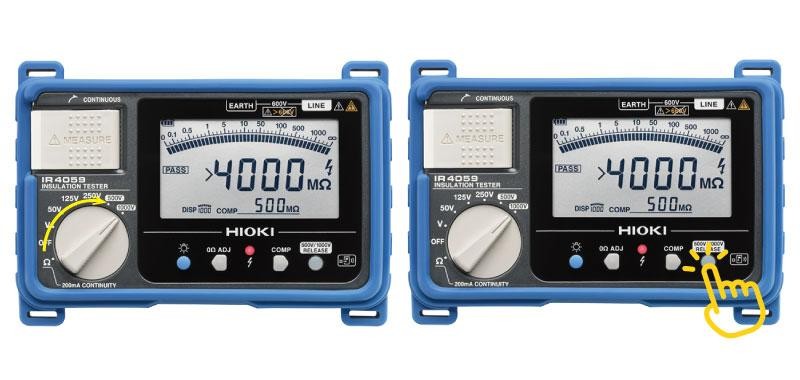

带有锁定功能，可防止因误操作而施加高压
如果选择500 V或1000 V量程，必须由操作员解锁，并配备防止意外将高压施加到低压设备的功能。

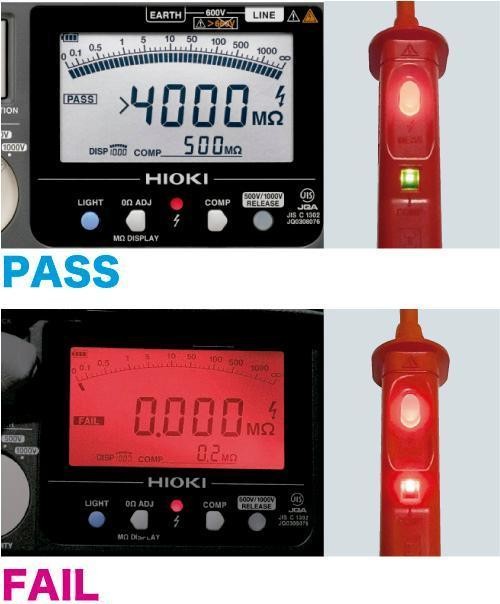

利用比较器功能来判断测量结果
将测量值与预设参考值进行比较，高于参考值的值被判断为PASS，小于参考值的值被判断为FAIL。
如果结果为“FAIL（不合格）”，将收到连续蜂鸣声通知，并且显示屏红灯亮起。 可以一目了然地检查PASS/FAIL结果。

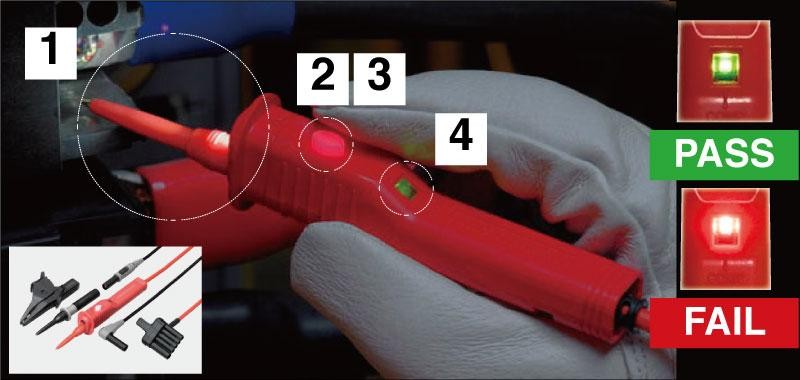

带开关的测试线，提高工作效率
使用具有以下4种功能的带开关测试线L9788-10（配件）大大提高了工作效率。
1. LED灯照明周围环境
2. 电线带电时亮起红灯
3. 测量启动开关
4. 比较判定结果用不同颜色显示

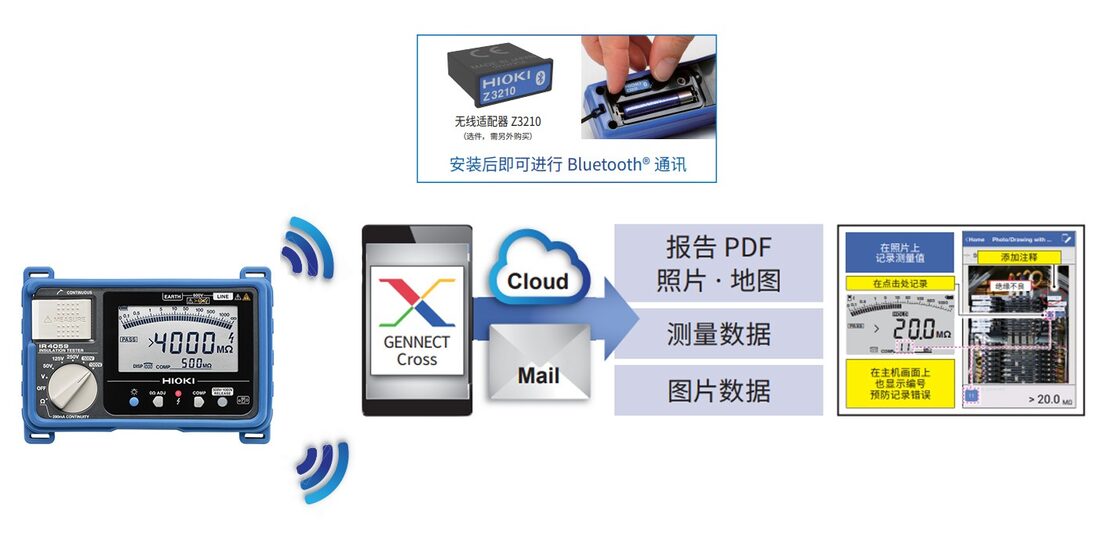

传输至专用免费软件 GENNECT Cross
GENNECT Cross是日置测量仪器专用的免费应用软件，可进行测量结果的确认、管理、及报告制作。与在测量拍摄的照片或地图以及图纸联动，在现场就能流畅得进行数据管理。
*需与无线适配器Z3210配套使用。
兼容无线，无线通讯功能更方便
兼容无线适配器 Z3210（可选）。
您可以将测量值传输到手机或平板电脑，并使用现场照片和图纸快速创建报告。
点击此处了解 Z3210 的详细信息

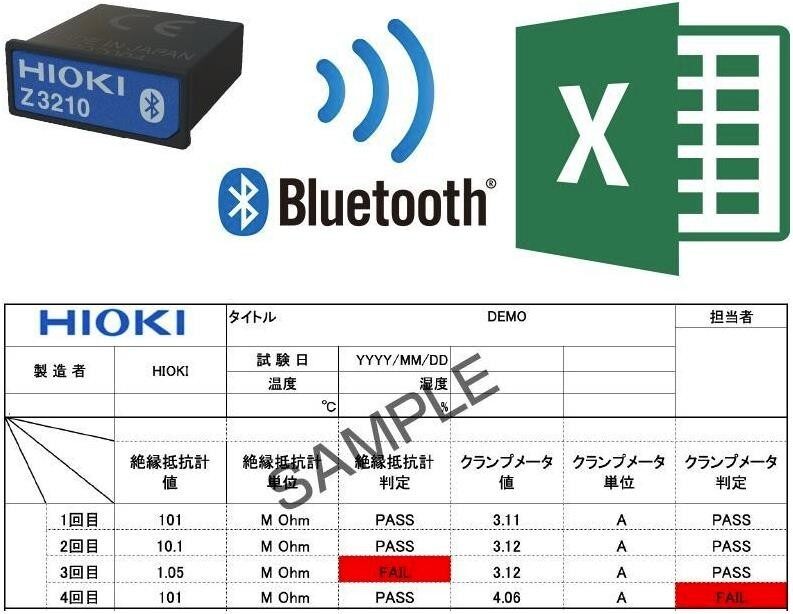

将测量数据直接输入到 Excel® 表格
测量数据可直接传输到Excel文件中。打开Excel®文件，选择单元格进入待机状态。按下Hold键，测量仪器的显示的数据内容将被传送并导入到被选择的单元格中。
*通过无线适配器 Z3210可实现Bluetooth®通讯。
产品坚固、防摔
具有防跌落设计，可承受混凝土上1m高处跌落，保证现场使用安全。

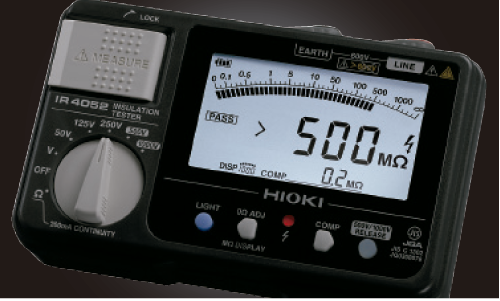

显示屏配备背光，即使在昏暗的环境，也能方便读取测量值
200mA地线连续检查功能
可以根据道路运输车辆的安全标准对电动汽车和混合动力汽车进行间接接触保护测试。
技术规格
基本参数（精度保证时间1年）
| 额定测量电压 | DC 50V | DC 125V | DC 250V | DC 500V | DC 1000V |
|---|---|---|---|---|---|
| 有效最大显示值 | 100 MΩ | 250 MΩ | 500 MΩ | 2000 MΩ | 4000 MΩ |
| 精度 第1有效测量范围MΩ | ±2% rdg. ±2dgt. 0.200〜10.00 | ±2% rdg. ±2dgt. 0.200〜25.0 | ±2% rdg. ±2dgt. 0.200〜50.0 | ±2% rdg. ±2dgt. 0.200〜500 | ±2% rdg. ±2dgt. 0.200〜1000 |
| 最低测量电阻值 | 0.05 MΩ | 0.125 MΩ | 0.25 MΩ | 0.5 MΩ | 1 MΩ |
| 过电压保护 | AC 600 V (10s) | AC 660 V (10s) | |||
选件/附件
带开关测试线(红) L9788-10
带LED灯，（仅在主机有判断功能时）带比较器显示，线长1.2m
查看详情
断路器用探针 L9788-92
用于检查断路器端口，L9788-10的替换头，长65mm，φ 2.6 mm
查看详情
前端探针 L9788-90
用于L9788测试线的可更换的前端针头, 35 mm长
查看详情
磁性转换头9804-02
用于电压线前端，黑×1
查看详情
带开关测试线套装L9788-11
带带开关的测试线L9788-10/接地头和鳄鱼夹，线长1.2m
查看详情
鳄鱼夹 L4935
用于L4930/L4940前端，CAT IV 600V, CAT III 1000V
查看详情
连接线L4930
1.2m长
查看详情
测试线 L9787
标配，带接线/接地头和鳄鱼夹，线长1.2m
查看详情
断路器用探针 L9787-91
用于连接到L9787前端，长70mm
查看详情- 磁性转换头9804-02
用于电压线前端，黑×1
查看详情
磁性转换头9804-01
用于电压线前端，红×1
查看详情
无线适配器Z3210
通过免费软件【GENNECT Cross】可以测量的同时制作报告。
查看详情
GENNECT Cross SF4071、SF4072
免费 ●现场通讯连接 ●安卓版、iOS版
查看详情

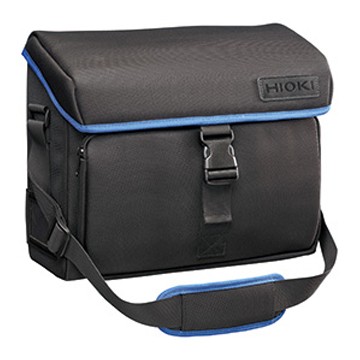

携带包C0213
附带新能源车维保专用操作手册
查看详情
带磁铁吊带Z5020
强磁型
查看详情

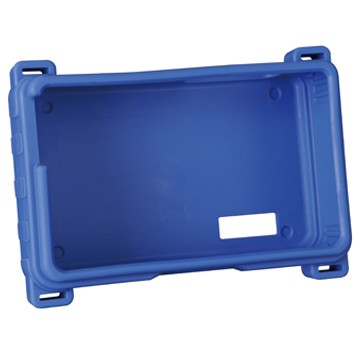

保护壳Z5042
查看详情
鳄鱼夹（红）Z7025
以下产品的红色鳄鱼夹的替换零件：L1000, L1000-05, L2200, L493
查看详情
鳄鱼夹（黑）Z7026
以下产品的红色测试线的替换部件：L4930, L9257, L9787, L9844
查看详情
测试线（红）Z7027
以下产品的红色测试线的替换部件：L4930, L9257, L9787, L9844
查看详情
测试线（黑）Z7028
以下产品的黑色测试线替换部件：L4930, L9257, L9787, L9788-11,
查看详情
测试针（红）Z7029
以下产品的红色测试针的替换部件：L2200, L4938, L9787
查看详情
测试线（黑）Z7030
以下产品的黑色测试针的替换部件：L2200, L4938, L9787, L9788-11
查看详情
