产品概述
测量分辨率达 0.01°C

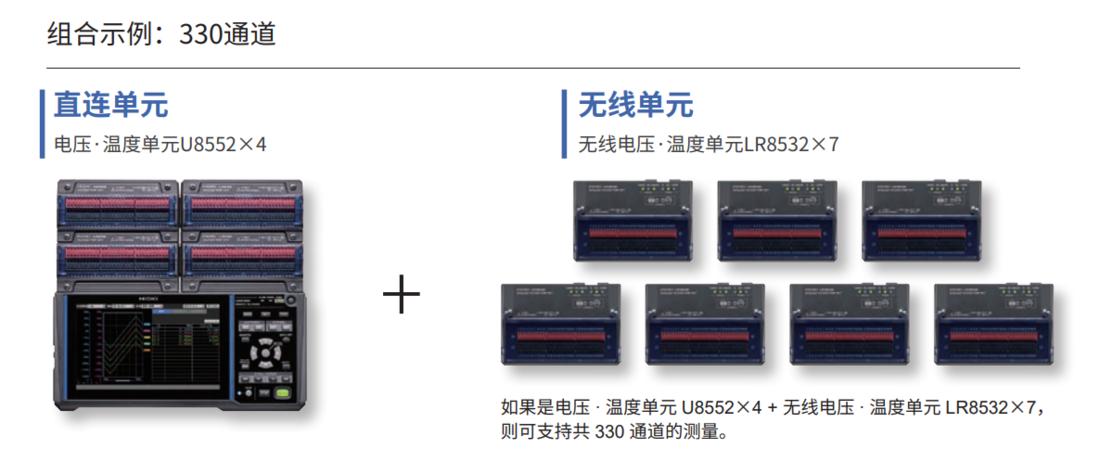

无线单元最多可增加至7台，最多输入330通道
如果是电压/温度单元U8552× 4台+无线电压/温度单元LR8532× 7台，则可以实现总共330通道的测量。
通过改变组合的单元，可以测量电流、CAN、电压、温度、应变、湿度、电阻。也有可以使用直连单元的标准机型。 标准机型

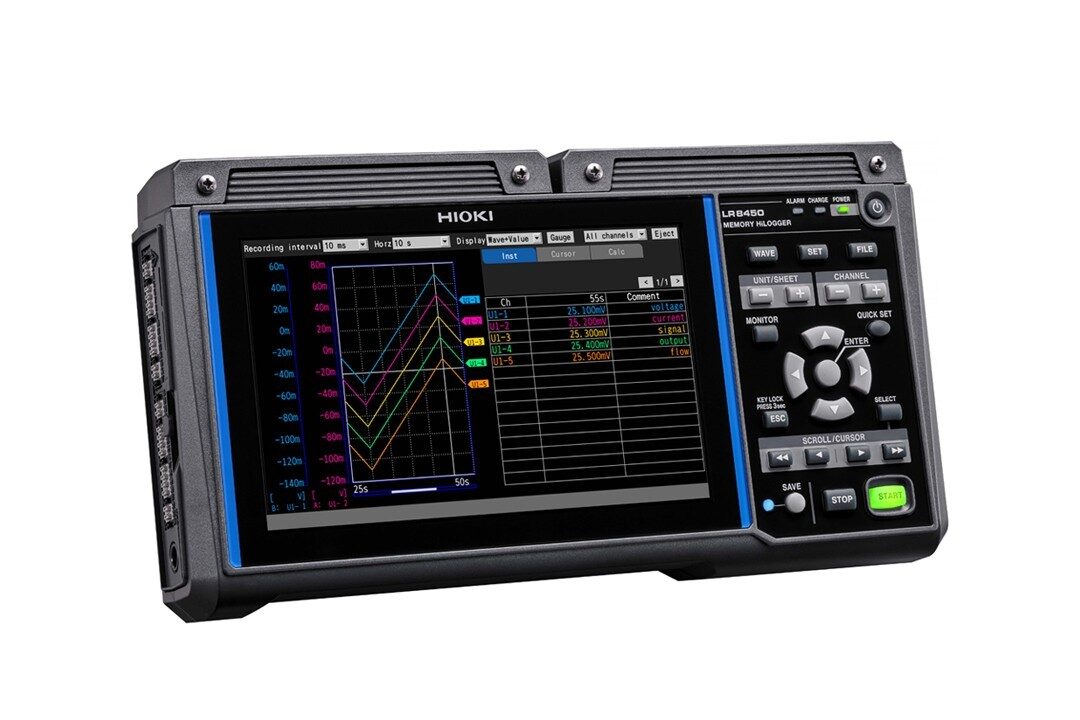

LR8450

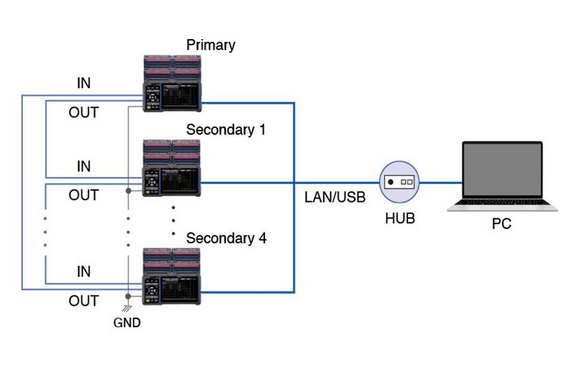

模拟600 ch同步采样测量【V2.10以上】
连接多个LR8450外部同步端子( SYNC.IN、SYNC.OUT )后，最多可进行5台(模拟600 ch )的同步采样测量。
※连接无线单元时，无法使用同步采样功能

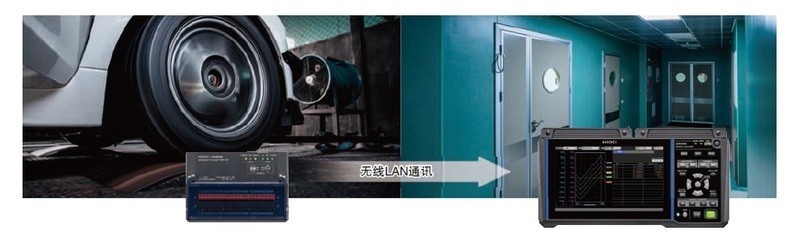

适用于布线困难的场所
如果使用LR8450-01和无线单元，可以用最小限度的布线进行测量，从而缩短作业的时间。 当测量对象在实验室，无需在确认数据的监控室的墙上打洞并布置较长测试线。

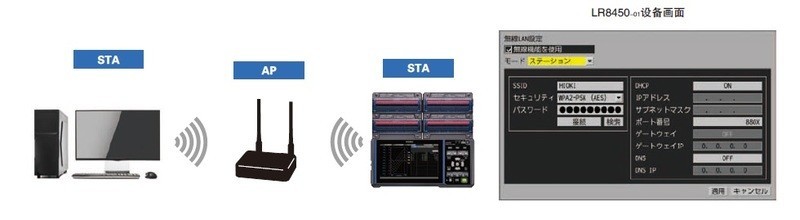

通过PC或平板设备对数据进行远程监控
通过将LR8450-01无线网络连接PC或平板设备，可通过HTTP 服务器进行远程操作，或通过FTP服务器获取数据。

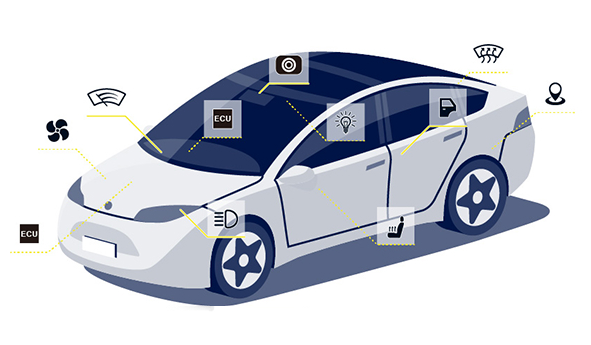

通过消耗电流的多点检测实现能耗的可视化
EV汽车除了电机以外，还搭载了ECU等各种各样的电气零部件，都会消耗电能。为了延长EV汽车的续航距离，避免无效的能量损耗是非常重要的。为了正确把握ECU和电气设备的实际能耗，比较理想的是进行实车测量。
通过使用HIOKI的LR8450、电流模块和电流传感器，即便是在实车中也能轻松实现多点测量。根据记录消耗电流的数据，可以明确需要优化的地方，有利于大幅降低能耗。
以最快1ms的采样率测量电流
电流模块U8556（链接对应产品）
小型非接触式电流传感器
AC/DC电流传感器CT7812
（2A）
AC/DC电流传感器CT7822
（20A）
非接触CAN传感器操作实例
使用非接触式 CAN 传感器进行实际汽车行驶试验的视频。 （1分40秒）
将测到的车内温度模拟数据与CAN数据同时以波形的形式显示在记录仪上。
( LR8450仅可使用直接连接型单元)

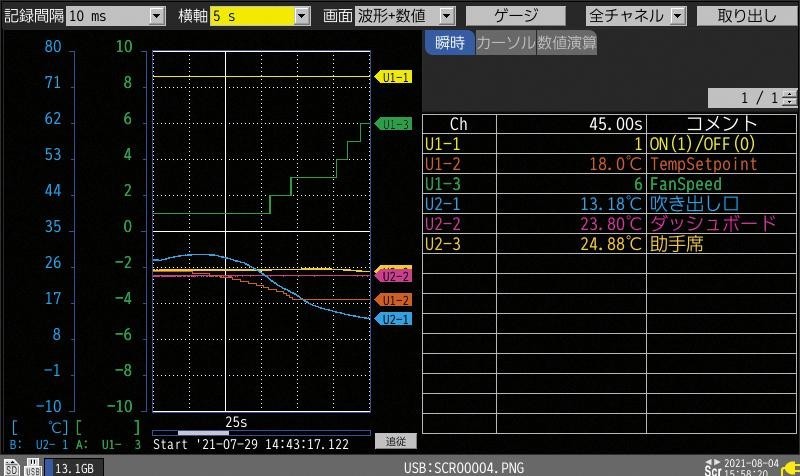

同时显示模拟数据和 CAN 数据波形
最高采样: 10ms (最多50ch )
将 CAN 信号实时转换为模拟波形并显示（无法观测 CAN 信 号波形本身）。 通过波形可同时确认电压、温度和应变等模 拟数据以及从 CAN 总线获取的车速和转数等信息。
无线单元只需两步就能简单登录！
数据采集仪 LR8450-01通过搭载无线Lan来实现数据采集，非常适合收集散落的各个地方的数据、以及配线困难处的测量。无线单元最多可增设7个单元、最多可测量330个通道。
高压、高频下也可稳定测量 降低噪声干扰的影响
以往机型在干扰环境下测量温度时，测试值易受高频影响发生漂移，产生较大变动，从而无法正常测量。而数据采集仪LR8450针对此问题进行了重新设计，大大减少了高频噪声的影响。非常适合测量逆变器、电池等周边温度的测量。
直接连接应变片 最快能以1ms的采样率进行测量
数据采集仪LR8450可直接连接应变片、测量应力。 最快能以1ms的采样率进行测量、并可记录数10Hz，非常适合测量运动部件上的应力和负载、制动和配管的应变测量。可自由增加多个测量单元、根据实际场景、同时记录应变、温度·电压。
以1ms采样率对压力传感器、各种传感器的输出进行测量
使用测量单元：高压电压单元U8553
能以最快1ms采样率进行测量。
1ms采样率适用于记录压力或是振动等几十Hz的各种传感器的输出。
温度测量操作演示
6步教你轻松使用数据采集仪进行温度测量与数据导出。
通过测量温度和热流量进行BEV的热管理
将数据采集仪LR8450 和热流传感器FHF05两台设备组合后能够进行热流的测量。由于除了温度测量还能确 认热量流动的方向，因此有助于验证温控管理的情况。
点击查看详情

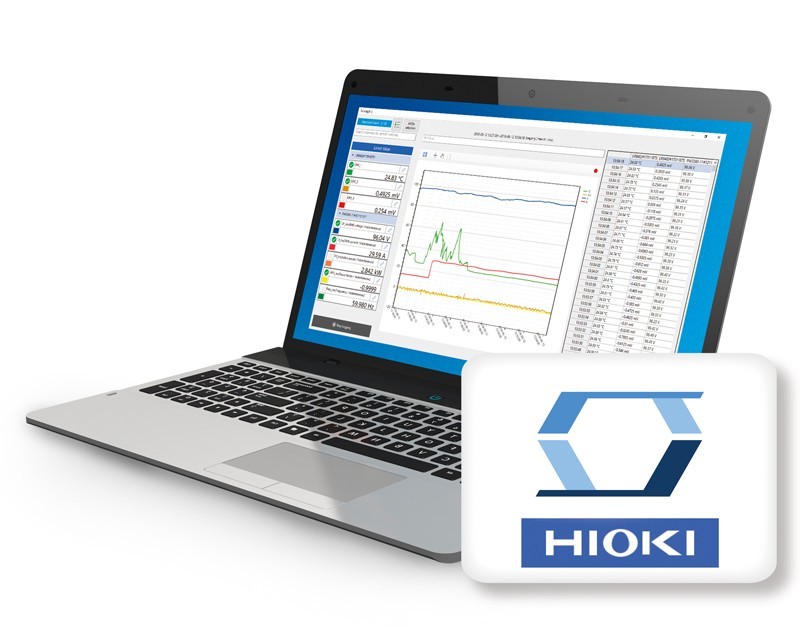

利用GENNECT系列使测量更方便
GENNECT One + GENNECT Cloud
“GENNECT One”是一款免费的 Windows 应用程序，可以集中管理局域网内的多台测量仪器。如果配合使用HIOKI的云服务“GENNECT Cloud”，就可以实现远程控制测量仪器。
点击此处了解 GENNECT One 的详细信息
点击此处了解 GENNECT Cloud 的详细信息
技术规格
基本参数（精度保证时间1年）
| 最多可连接单元个数 | 直连单元4台+无线单元7台 |
|---|---|
| 可连接的单元 （直连单元） | U8556，U8550, U8551, U8552, U8553, U8554 |
| 可连接的单元 （无线单元※2） | LR8536，LR8530, LR8531, LR8532, LR8533, LR8534 ※适用于主机V1.20以上 |
| 测量通道数 | 直连单元最多120ch，直连单元和无线单元最多330ch |
| 脉冲/逻辑输入 | [通道数] 8ch (主机共地，非绝缘，每个通道的脉冲/逻辑输入的专有设置) [输入形态] 无电压触点，集电极开路，电压 [累积] 0〜1000M脉冲，分辨率1脉冲 [转速] 0〜5000/n (r/s)，分辨率1/n (r/s)，0〜300000/n (r/min)，分解能 1/n (r/min)，n是每转的脉冲数，从1到1000 [逻辑输入] 在每个记录间隔记录1或0 |
| 记录间隔 | 1 ms※, 2 ms※5,5 ms※（※5: 仅在使用1 ms / S单元时可以设置）, 10 ms〜1 h, 22种设置, 可以为每个单元设置数据更新间隔 |
| 数据保存 | SD存储卡/U盘可选（仅限HIOKI原装选件能保证正常操作） |
| LAN接口 | 符合100BASE-TX/1000BASE-T, DHCP, DNS, 功能: 通过Logger Utility软件进行数据采集/通过条件设置，通讯指令设置并记录控制，和FTP服务器/客户端, HTTP服务器, NTP客户端, NTP服务器时间同步 |
| 无线LAN接口 | IEEE802.11b/g/n 通讯距离：可见范围30 m 加密功能：WPA-PSK/WPA2-PSK、TKIP/AES 可使用通道：1 通道～ 11 通道 适用模式：无线单元连接、自动连接功能、无线LAN功能的ON/OFF 功能： 通过通讯命令设置/记录控制， FTP服务器/客户端功能， HTTP服务器功能，NTP客户端功能 |
| USB接口 | 符合USB2.0×2 (U盘, 键盘, 集线器连接), ×1 (通过Logger Utility采集数据/设置条件, 通过通讯命令设置/记录控制通信, 将SD存储卡中的数据传送至PC) |
| SD卡槽 | 符合SD标准×1 (符合SD/SDHC存储卡), 保证操作: Z4001, Z4003 |
| 显示器 | 7英寸TFT彩色液晶显示屏（WVGA800×480点） |
| 功能 | 实时保存数据至SD卡/U盘，数值/波形运算，报警输出8ch，电压输出2端子（可5V/12V/24V切换） |
| 电源 | [AC适配器] Z1014 (AC100〜240 V, 50/60 Hz), 95 VA Max. (含AC适配器), 28 VA Max. (仅限主机) [电池组] Z1007 (可安装2个)/连续使用时间4 h (使用2个参考值), 20 VA Max. [外部电源] DC 10〜30 V, 28 VA Max. |
| 体积及重量 | 未安装单元: 272W × 145H × 43D mm, 1108 g (不含电池) 安装2个单元时: 272W × 198H × 63D mm 安装4个单元时: 272W × 252H × 63D mm |
| 附件 | 快速测量指南×1, LOGGER Application Disk (快速测量指南, 详细使用说明书, Logger Utility, Logger Utility使用说明书, 通讯命令说明书) ×1, USB连接线×1, AC适配器×1，电波使用上的注意事项×1 |
可使用无线功能的国家（LR8450-01，Z3230）2024/12/12
| 可使用无线功能的国家和地区 | 澳大利亚、奥地利、比利时、巴西、保加利亚、加拿大、智利、中国、哥伦比亚、克罗地亚、塞浦路斯、捷克共和国、丹麦、埃及、爱沙尼亚、芬兰、法国、格鲁吉亚、德国、希腊、香港、匈牙利、冰岛、印度、印度尼西亚、爱尔兰、以色列(*1)、意大利、日本、肯尼亚、韩国、科威特、拉脱维亚、列支敦士登、立陶宛、卢森堡、澳门、马来西亚(*1)、马耳他、缅甸、荷兰、新喀里多尼亚、新西兰、挪威、菲律宾、波兰、葡萄牙、罗马尼亚、沙特阿拉伯、新加坡、斯洛伐克、斯洛文尼亚、西班牙、瑞典、瑞士、台湾、泰国、土耳其、英国、阿拉伯联合酋长国（UAE）、美国、越南 *1:只有特定的经销商或进口商获得了批准。详情请咨询我们。 |
|---|---|
| 注意事项 | 需要基于每个国家或地区的法律或法规来使用无线电波。在授权的国家和地区之外使用该产品可能会涉及违法。 |
