产品概述
数据处理时间缩短至1/2的全新平台，光板测试专用"3 in 1"编辑软件
「连接之力」ATE产品介绍
HIOKI的ATE类别取自"Automatic Test Equipments"（自动检测装置）的首字母缩写。
HIOKI为您提供从基板检测到实装基板检测的完整产品线，「连接」印制电路板检测的每一个环节。
数据制作时间减半的全新平台
FEB-LINE
= [F]lying probe test for [E]mbedded and [B]are boards

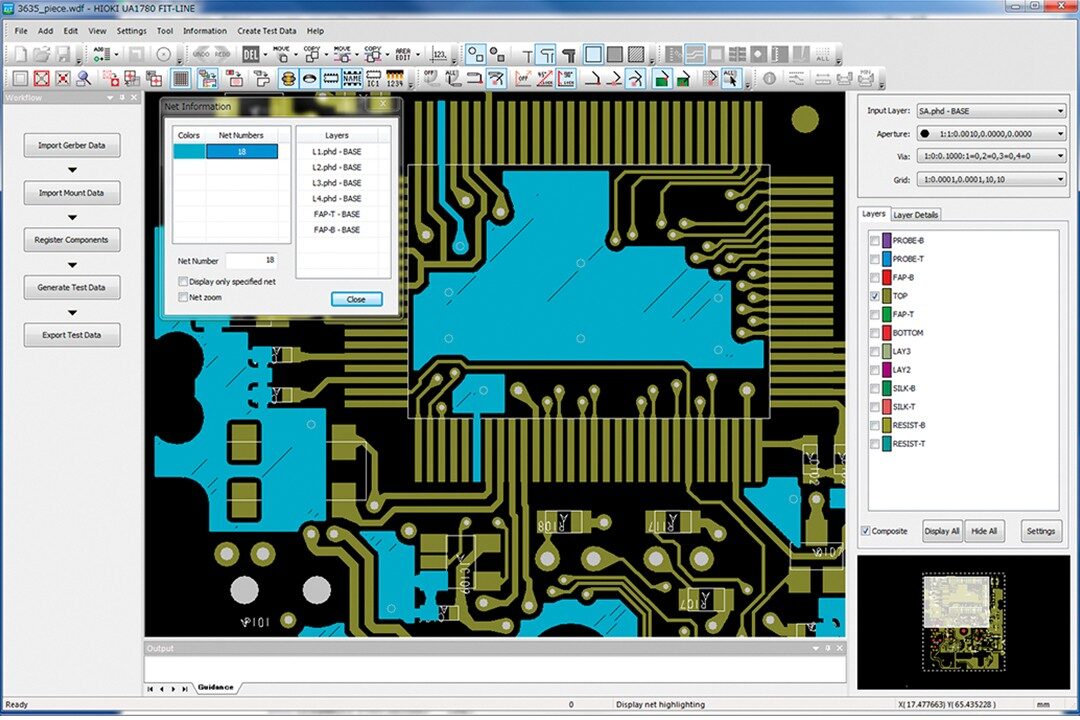

这是一款将数据编辑、检测点生成、内埋元件支持三大功能融为一体的基板检测专用编辑软件。
以Linux版FLY-LINE的设计理念为基础，整合了实装基板检测软件FIT-LINE的元件检测专业技术。

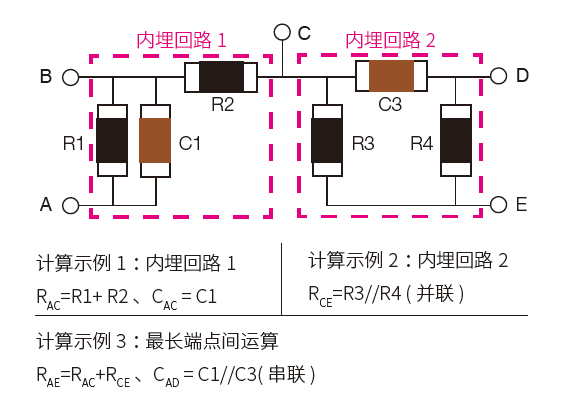

元件合成指令——应对不断进化的内埋元件基板复杂回路结构
内埋元件基板的回路结构日益复杂。FEB-LINE可自动计算内埋回路的串并联状态，根据检测点计算出测量理论值。
此外，还可推算出能够检测所有元件的最小组合方案，从而大幅缩短飞针测试机的检测时间。

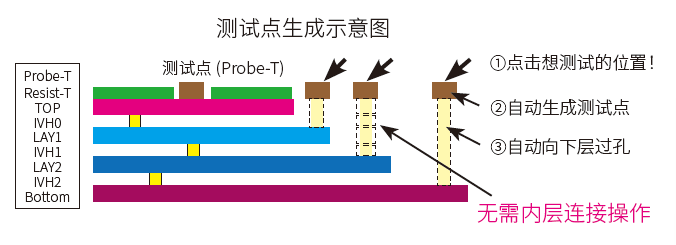

推荐用于空洞基板
除了自动生成的测试点( 下针点) 外，还可在任意位置轻松生成。Top 面、Bottom 面的表层、空腔结构内层均可一键生成测试点。即使是空腔部位的端子，也无需顾虑图层位置及过孔设置，测试点( 蓝色) 将自动生成。

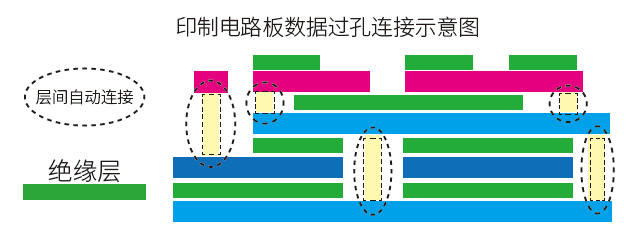

触摸屏扩展功能（选配）——适用于特殊印制电路板
对于触摸屏、陶瓷基板等采用非导电层的印制电路板数据也能根据重叠导通层自动连接过孔并生成网络。
※ DXF输入功能需要使用触摸屏扩展功能选项。
技术规格
规格概要
| 许可证内容 |
安装CD、许可证密钥(USB)、使用说明书 ※注意：电脑、显示器等硬件需另行购买 |
|---|---|
|
支持的操作系统 |
Windows 10 Pro 64bit、Windows 7 Professional 64bit |
| 数据导入功能 |
Gerber文件、Aperture文件、drill文件、U-ART数据库、DXF（选件） |
| 测试数据生成功能 | 网络信息生成，元件测试数据生成，测试点位生成，中继点删除 |
|
测试数据输出格式 |
SFD、SFDX、NND、IND、CON、COT、COTX、PRTX、LAYOUT |
选件/附件
FEB － LINE 触摸屏扩张功能 E7001
查看详情
FEB-LINE 测试治具功能E7002
查看详情
飞针测试机FA1811
10μm高精度接触和高速测试
查看详情

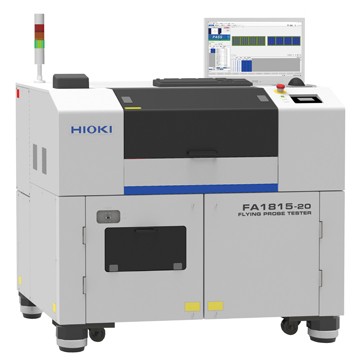

飞针测试机FA1815-20
