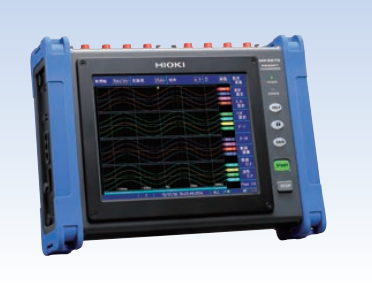

规格参数
输入单元数 | 最多4单元 |
通道数 | 模拟最多16ch(使用MR8902时，最多60ch)+逻辑标准8ch+脉冲2ch |
※模拟单元的ch间与主机绝缘，CAN单元的基板以及标准逻辑端口，脉冲输入端口与主机共地。 | |
测量量程(20div满量程) | 5mV~10V/div，11档量程(使用MR8901时)，500mV～50V/div，7档量程(使用MR8905时) |
分辨率：量程的1/1250 | |
最大额定电压 | 端子间DC 1000V，AC 700V(使用MR8905时) |
频率特性 | DC~100kHz(使用MR8901时) |
时间轴 | 200μs~5min/div，21档量程，可以外部采样， |
采样周期：量程的1/100 | |
最快采样速度 | 使用输入单元MR8901/MR8905时：500kS/秒(周期2μs，所有ch同时) |
外部采样：200kS/秒(周期5μs) | |
测量功能 | High Speed(高速记录)实时CH间运算，FFT运算等 |
存储容量 | 总共32MW(不能增设，输入单元每8MW单位) |
※根据输入单元的通道数平均分配内存 | |
外部存储 | SD卡插槽×1，USB2.0×1 |
显示 | 8.4型SVGA-TFT彩色液晶(800×600点) |
通讯接口 | 【LAN】100BASE-TX(DHCP，DNS，FTP服务器，WEB服务器， E-mail通讯，指令控制) |
【USB】USB2.0标准，迷你USB×1(可根据通讯指令设置和测量，将SD卡中的文件传输至PC) | |
电源 | AC适配器Z1002：AC 100~240V(50/60Hz)，56VA |
电池组Z1003：DC 7 .2V，36VA ※AC适配器并用时，适配器优先，通过AC适配器充电3小时/连续使用1小时(背光ON时) | |
DC电源输入：DC 10~28V，56VA(连接线需订购特制品) | |
体积及重量 | 298W×224H×84D mm，2.4kg(不含输入单元/电池) |
参考值：3.47kg(含MR8901×4，电池) | |
附件 | 说明书×1，测量指南×1，AC适配器Z1002×1， |
保护膜×1，USB线缆×1，吊带×1， | |
应用软件(波形观测Wv/通讯指令表，CAN Editor)×1 |
