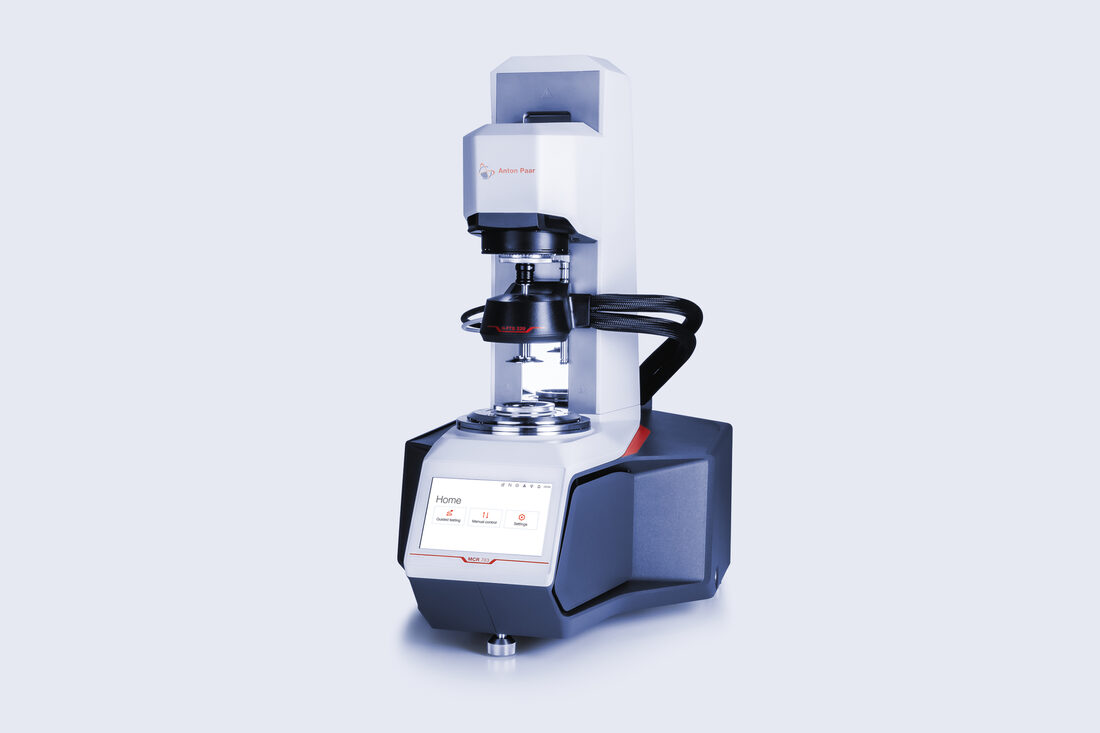

MCR 703 MultiDrive 和 MCR 703 Space MultiDrive 是功能全面、用途广泛的高端流变仪。 除具备 MCR 503 的全部标准功能外，它们还可配备额外的下部驱动单元。 这意味着您可同时使用两个扭矩传感器和两个驱动单元进行流变测试，为研究拓展更多可能。 在测试模式、测量系统、附件和温控设备配置方面具备高度灵活性，并可实现出色的测量精度。 此外，MCR 703 Space MultiDrive 提供更宽敞的工作空间，便于使用附件和附加仪器。
关键功能
一台流变仪，支持所有流变工作模式
这款流变仪非常适合对测量精度要求较高的应用。 双驱动单元组合支持在组合电机传感器 (CMT) 模式和独立电机传感器 (SMT) 模式下进行流变测量。 CMT 模式采用一台配备空气轴承的 EC 电机，可充分发挥电机实时位置控制功能 (TruStrain) 的优势，并执行经典的应力控制测试。 此外，TruChirp 采用基于控制器的 OWCh 方法，可快速完成宽带频率扫描，有助于提高工作效率。 在 SMT 模式下，一台电机仅用作扭矩传感器，另一台则用作驱动单元，从而获得干扰更少的测量结果。 因此，这款高性能流变仪也非常适合应力松弛、剪切启动测量或宽频率范围振荡测试等瞬态测试。

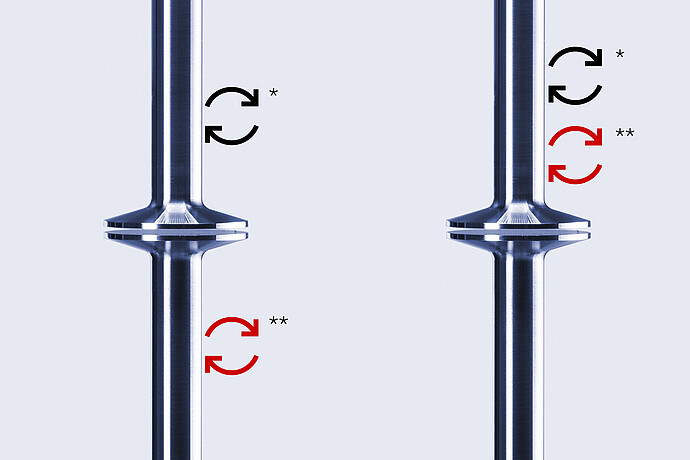

* 测量
** 驱动
突破材料表征极限
在反向运动模式下，这款高性能流变仪采用两个空气轴承支撑的 EC 电机，二者既作为驱动单元，也作为扭矩传感器，并沿相反方向运动。 例如，可在样品中形成固定的停滞平面，并在整个测量过程中使用显微镜进行观察，从而深入分析样品结构。 结合通用拉伸夹具，该模式还可在极低的测量扭矩下进行拉伸测试，实现亨基应变超过 8 的高伸长量。 借助这些功能，这款高性能流变仪可更全面地表征应变硬化行为。 反向运动模式可轻松将转速范围扩展至两倍，最大转速差可达 6,000 rpm。

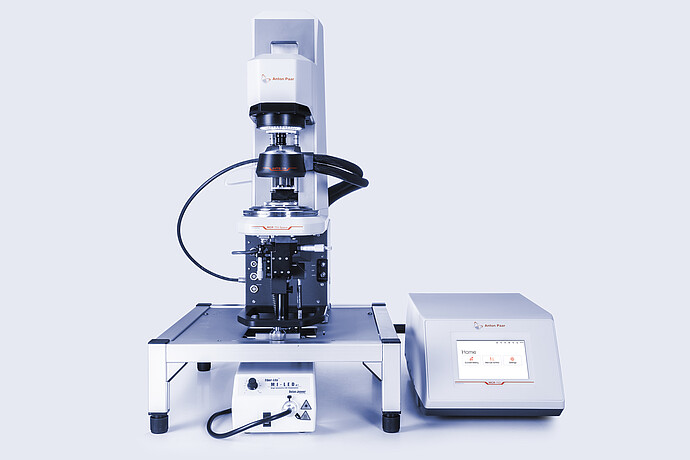

扭转、拉伸、弯曲、压缩等模式下的 DMA
MCR 703 不仅是一台旋转流变仪，还可作为多功能高端流变仪进行动态力学分析（DMA）。 将下部旋转驱动替换为线性驱动后，可搭配三点弯曲、悬臂梁或平行板等夹具进行弯曲或压缩 DMA 测试。 此外，线性驱动搭配适用于薄膜、纤维、矩形和圆柱形试样的夹具，可进行拉伸 DMA 测试；上部旋转驱动则可用于扭转 DMA 测试。 由此，可在同一测试方案中对同一试样进行轴向-扭转 DMA 测试，并测定泊松比，从而快速表征各向异性材料的方向依赖特性。

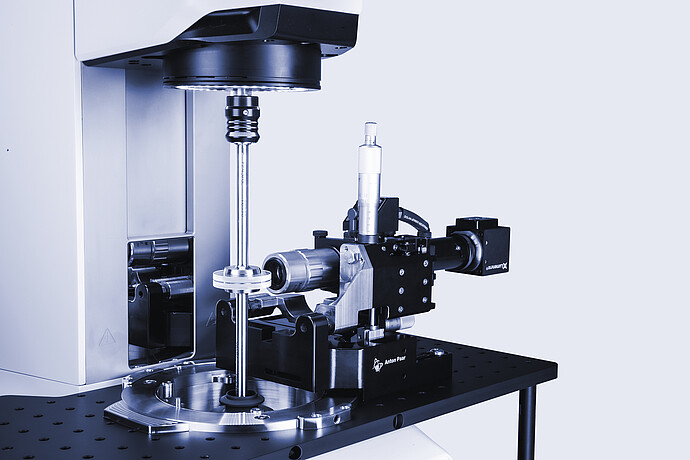

以往难以想象的应用
MCR 703 Space MultiDrive 在旗舰流变仪 MCR 703 MultiDrive 出色性能的基础上进一步提升。 其专为各类流变学测试和联用技术而设计，具有出色的模块化程度、灵活性、操作自由度和功能扩展性。 开放式仪器设计可显著拓展操作空间，便于将 MCR 703 Space MultiDrive 与多种外部装置联用，以深入表征材料特性（例如，同步开展共聚焦显微观察与流变测量）。 此外，流变仪配备独立的电子控制箱，可安装在空间有限的位置或实验室手套箱内，并支持在惰性气体（氮气、氩气）气氛下使用（例如，对具有一定危险性的样品进行高温测量）。

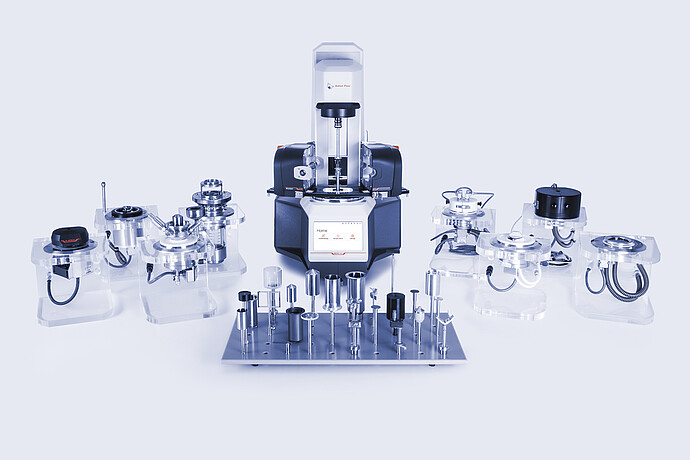

超过 200 种附件
MCR 703 MultiDrive 和 MCR 703 Space MultiDrive 可搭配 Anton Paar MCR 系列的任意测量系统、温控设备和/或应用专用附件，用于开展常规及复杂的流变分析。 因此，该测试平台不仅可用于流变测试和 DMA 测试，还可用作粉体流变仪、摩擦磨损测试仪和万能材料试验机。 Toolmaster 功能可自动识别并配置所有已连接的设备和测量系统。 此外，QuickConnect 功能支持单手安装测量系统。 这种模块化设计使高性能流变仪具备出色的灵活性，可根据您的需求轻松调整配置。
技术规格
| MCR 703 MultiDrive MCR 703 Space MultiDrive | ||
|---|---|---|
| 配备 1 台 EC 电机的配置 | 配备 2 台 EC 电机的配置 | |
| 轴承设计 | 空气轴承，细孔碳材质 | |
| 电机设计 | 电子换向（EC）永磁同步电机 | |
| 位移传感器 | 高分辨率光学编码器 | |
| 法向力测量设计 | 360° 电容式传感器，非接触式，完全集成于轴承中 | |
| 工作模式 | CMT | CMT、SMT、反向运动1) |
| 最小扭矩（旋转） | 1 nNm | 1 nNm |
| 最小扭矩（振荡） | 0.15 nNm | 0.15 nNm |
| 最大扭矩 | 255 mNm | 250 mNm |
| 扭矩分辨率 | 0.05 nNm | 0.05 nNm |
| 角偏转分辨率 | < 1 nrad | |
| 最小角速度2) | 0 rad/s | |
| 最大角速度/最高转速 | 314 rad/s 3,000 rpm | 628 rad/s 6,000 rpm |
| 最低频率3) | 2 Hz × 10-8 Hz | |
| 最大频率 | 250 Hz | 300 Hz |
| 法向力范围 | 0.001 N 至 50 N | |
| TruStrain | ✓ | ✓ |
| 支持拉伸、弯曲和压缩模式下的 DMA 测试 | ✓ | ✓ |
| 支持轴向-扭转 DMA4) | ✓ | ✓ |
| TruChirp | ✓ | x |
| 瞬态数据 | ✓ | x |
| 电机主动热管理 | ✓ | ✓ |
| 配有 外露支撑板5) | ✓ | ✓ |
| 尺寸（宽 x 高 x 深） | MCR 703 MultiDrive：453 mm x 775 mm x 673 mm MCR 703 Space MultiDrive：300 mm x 775 mm x 584 mm 电子箱：333 mm x 231 mm x 576 mm | |
| 重量 | MCR 703 MultiDrive：50 kg MCR 703 Space MultiDrive：52 kg 电控箱：16 kg | MCR 703 MultiDrive：60 kg MCR 703 Space MultiDrive：62 kg 电控箱：16 kg |
执行标准
ASTM：D4440、D4473、D5279
DIN：1342 1-3、3219、13343、51810 第 1 部分、51810 第 1 部分、53019-1、53019-2、54458
DIN EN ISO：8130-15:2024-01
EN：3219、14770
ISO：3219、6721-1
European Pharmacopoeia (Ph. Eur.)：2.2.8. Viscosity、2.2.10. Viscosity - Rotating viscometer method、2.9.49. Powder Rheometry
US Pharmacopoeia (USP)：912 - Viscosity - Rotational Methods、1058 - Analytical Instrument Qualification、1911 - Rheometry、1912 - Measurement of Yield Stress of Semisolids
CFR：21 Part 11
EU GMP：Vol. 4 Annex 11.、Vol. 4 Annex 15.
Japanese Pharmacopoeia (JP)：2.53 Viscosity Determination、G2-3-171 - Solidstate Properties Powder Flow
Chinese Pharmacopoeia (ChP)：0633 旋转黏度测量方式, method III
DIN EN：14770
