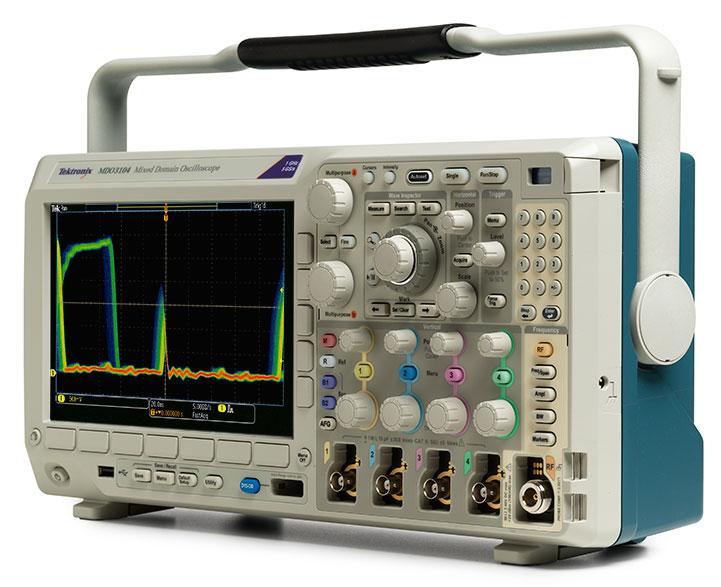

MDO3000混合域示波器
型号：MDO3014 / MDO3024
分类
嘉品推荐
> 基础电学测量仪器
适用行业
移动电源新国标
、 移动电源储能设备
、 新能源检测
、 新能源光伏
、 AI硬件配套
、 PCB 电子线路板
、 动力电池检测
、 液冷散热
、 光伏制品与新能源
、 固态电池
、 半导体晶圆检测
、 固态变压器
、 汽车零部件制造
、 新质生产力
、 汽车内饰零部件
、 智能制造
、 汽车外饰零部件
、 芯片与半导体
、 家电整机制造
、 通讯数码电子产品
、 智能家居电器
、 军工级配套产品
、 电子元器件制造
、 工控设备仪器仪表
、 插座排插低压电器
、 灯具照明生产
、 开关按键电器
、 连接器端子制造
、 电线电缆线束
、 第三方检测机构
、 光学镜片检测
、 数控机床加工
、 建材管材型材
、 健身器材生产制造
、 医疗器械生产
、 五金锁具门窗
、 箱包拉链配件
、 包装纸箱胶带
、 外观构件产品
、 印刷包装检测
、 卫浴水龙头五金
、 纺织面料检测
、 塑胶塑料
、 玩具产品检测
、 橡胶制品
、 精密五金冲压
、 五金金属配件
、 电线电缆
、 食品包装检测
、 化工材料检测
、 纺织布料服装
、 环境监测
摘要
MDO3000 混合域示波器拥有六种仪器，让您通过一台示波器就能捕获模拟信号、数字信号和射频信号。
用途场景
研发
实验室研发、新产品开发、技术研究
生产
生产线检测、工艺控制、制造过程监控
品控
质量检验、来料检测、成品测试
合规认证
计量检测、仪器校准、精度验证
教学实训
教学实验、技能培训、实训演示
维修
设备维修、故障诊断、维护保养
规格参数
MDO3000 混合域示波器拥有六种仪器，让您通过一台示波器就能捕获模拟信号、数字信号和射频信号。型号规格
| 型号 | 模拟带宽 | 采样率 | 记录长度 | 模拟通道 | 数字通道数 | 频谱分析仪 | 函数发生器输出 | |
|---|---|---|---|---|---|---|---|---|
| MDO3014 | 100 MHz | 2.5 GS/s | 10 M 点 | 4 | 16（选配） | 最高 3 GHz | 1 条（可选） | US $5,040 |
| MDO3024 | 200 MHz | 2.5 GS/s | 10 M 点 | 4 | 16（选配） | 最高 3 GHz | 1 条（可选） | US $5,660 |
兼容附件与选件
| 探头 | 描述 |
|---|---|
| ADA400A | 放大器，差分；微伏，差分 - 可追溯校准标准证明 |

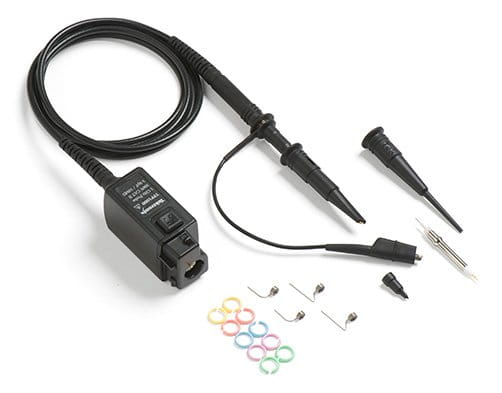

| TDP1500 | 差分探头：1.5 GHz，1X/10X，+/- 8.5V，TekVPI |
| TDP3500 | 差分探头：3.5 GHz，5X，+/- 2V，TekVPI |
竞品对比（Tektronix vs 其他品牌）
| 泰克 MDO3000 | 泰克 3 系列 MDO | Keysight 3000T | LeCroy WaveSurfer 3000 | R&S RTM2000 | |
|---|---|---|---|---|---|
| 带宽 | 100 MHz 至 1 GHz | 100 MHz 至 1 GHz | 100 MHz 至 1 GHz | 200 MHz 至 750 MHz | 200 MHz 至 1 GHz |
| 可升级带宽 | 是 | 是 | 是 | 是 | 是 |
| 模拟通道 | 2 或 4 | 2 或 4 | 2 或 4 | 2 或 4 | 2 或 4 |
| 模拟采样率 | 高达 5 GS/s | 高达 5 GS/s | 高达 5 GS/s | 高达 4 GS/s | 高达 5 GS/s |
| 标配记录长度（所有通道） | 10 M | 10 M | 2 M | 10 M | 10 M |
| 集成任意波形/函数发生器 | 50 MHz（可选） | 50 MHz（可选） | 20 MHz（可选） | 25 MHz（可选） | -- |
| 集成逻辑通道 (MSO) | 16 条（可选） | 16 条（可选） | 16 条（可选） | 16 条（可选） | 16 条（可选） |
| 集成硬件频谱分析仪 | 最高 3 GHz（可选） | 1 GHz（标配）最高 3 GHz（可选） | -- | -- | -- |
| 标准探头 | 最高 1 GHz 无源探头 | 最高 1 GHz 无源探头 | 最高 500 MHz 无源探头 | 最高 500 MHz 无源探头 | 最高 500 MHz 无源探头 |
| 标准保修 | 3 年 | 3 年 | 3 年 | 3 年 | 3 年 |
