规格参数
产品概述
- 每个3340G系列模块都配有自己的控制面板和显示面板，LED/CC/CR/CV/CP/动态模式，可插入3300G，配备150组存储/调用内存，更高效地实现负载设置，也可通过RS232、以太网、USB和GPIB接口控制内联网。
- 通过外部继电器进行短路测试（可选短接夹具），可设定短时间并测量短路电压。
- 内置调光控制信号输出用于PWM调光测试。
- 模拟LED正向偏置电压（Vd）和电阻（Rd）。
- 可编程负载开关电压、运行/能量表检查、电压表显示“+”或“-”可选择，且150套存储/调回更大容量的存储器是针对不同应用的先进功能。
- 150套测试参数和状态存储函数可根据自动顺序要求实时调用存储内存。
应用
- LED驱动
- 电压/电流源
- SMPS瞬态响应
- 电流极限测试与电池仿真
- 电池充电器
- 电池放电
- 研发/质量控制
- ATE系统
- 生产测试
产品特性
- 特色
- LED电源驱动测试的LED模式负载。
- CC、CR、CV、CP、LED和动态模式。
- 模拟LED正向偏压电压（Vd）和电阻（Rd）。
- 不仅CC、CR和CP模式具有并联操作功能，CV模式也具有并行操作功能。
- PWM调光测试的快速响应。
- 内置调光控制信号用于PWM调光测试。
- 通过外部继电器（内置短继电器驱动电路）进行短路测试。
- 5个数字V / A / W计。
- 防护V、I、W和°C。
- 必须配置为3302G【单索尔特大型机】、3305G【Two Solt大型机】或3300G【四索尔特大型机】，且大型机配置为150套存储/召回内存。
- 可选接口：GPIB、RS232、USB、局域网。
- 电压可提升至600伏（可选）
- 3345G和33402G的功率输入调光频率最高可达25 KHz，是市场上最快且带宽最宽的电子负载。
- 3345G和33402G的调光控制输出为直流至10 KHz
- 型号9923的新波形发生器插件增加了用户可编程电池放电电流波形模拟功能（选配）
技术规格
📎 本技术规格已收录于本页下方「📎 产品资料」阅览区，可在线查阅。
标配与配件
标准配件
电源线 x1
*根据不同地区提供相应的规格
可选配件
- GPIB+RS232接口
- RS232接口
- GPIB接口
- USB接口
- 局域网接口
- 9933遥控器
- 简而言之
- GPIB电缆长度1米
- GPIB电缆长度2米
- USB A型到B型电缆长度：1.8米
订购信息
订购信息
- 3300G 四槽大型机
- 3305G 双插槽主机
- 3302G 单槽大型机
- 3341G LED 直流电子负载模拟器（300 V，24 A，300 W）
- 3342G LED 直流电子负载模拟器（500 V，12 A，300 W）
- 3343G LED 直流电子负载模拟器（500 V，24 A，300 W）
- 3345G LED 直流电子负载模拟器（120 V，4 A，150 W）（已停产）
- 3346G LED 直流电子负载模拟器（120 V，12 A，300 W）（已停产）

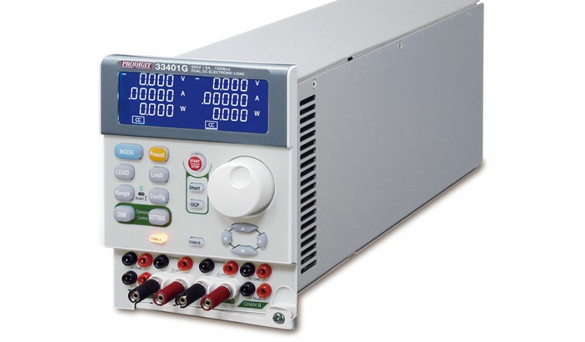

- 33401G 双LED直流电子负载模拟器（500 V，6 A，150 W x 2）
- 33402G LED 直流电子负载模拟器（120 V，2 A，75 W x 2）（已停产）
- 33403G LED 直流电子负载模拟器（120 V，6 A，150 W x 2）（已停产）
