产品概述

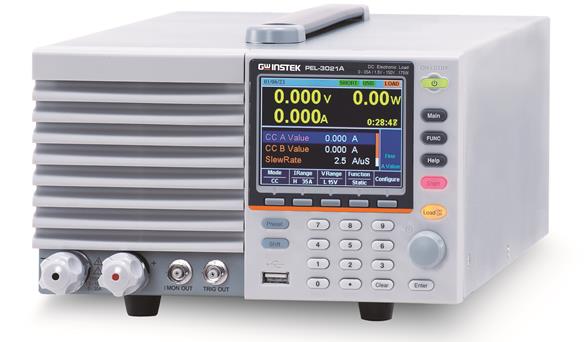

PEL-3000A系列电子负载具有高速斜率和大功率容量，能够满足SPS（开关电源），直流-直流电源转换器，HEV(混合动力电动汽车)电池测试的需求。
PEL-3000A系列拥有单通道，有7种操作模式，CV(定电压)，CC(定电流)，CR（定电阻），CP(定功率)，CC+CV,CR+CV，CP+CV。在CC和CR模式下，它的序列功能可以模拟各种动态负载特性。序列功能允许通过指定的负载电流，上升/下降斜率，电流水平，持续时间和其他参数来编辑负载曲线。
除了USB和GPIB及RS232C的数字接口，还有外部模拟控制接口，该接口允许设置操作参数和监测PEL-3000A输出的电压及电流。PEL-3000A系列有4种型号，PEL-3021A(175W),PEL-3041A(350W)、PEL-3111A(1050W)和PEL-3211A(2100W)最小输入电压是1.5V。功率可以通过并联加载机来提升，连接4台加载机，功率可以达到9.45KW。
PEL-3000A系列具备保护机制，如OPP,OCP,OTP,UVP和反极性保护，它们能显著的提高设备的可靠性。提供RS 232C,USB,GPIB和GO/NG标准接口。对于编程控制，LabVIEW驱动和VB,C,C++示例代码是可用的。PEL-3000系列针对产品设计和生产提供一个快速，有效的解决方案。
产品特性
- 操作电压（DC）：1.5V-150V
- 7种操作模式：CC, CV, CR, CP, CC+CV, CR+CV, CP+CV
- 大功率：并联操作最大可达：56.7KW
- 高速可调斜率(16A/uS)
- 高效负载模拟：序列功能
- 编程功能(Go/NoGo测试）
- 动态（开关）功能：0.0166Hz-20kHz
- 软启动功能
- 短路功能
- 计时功能
- 定时功能：1s-999h 59min 59s,关闭
- 外部通道控制/模拟控制功能
- OPP/OCP/OVP/UVP设置可调
- 3.5" TFT LCD 显示
- 接口：Std:USB,RS-232/RS-485,LAN;Opt:GPIB
技术规格
快速选型
| 型号 | 操作电压 | 操作电流 | 功率 | 标配接口 |
| PEL-3021A | 1.5-150V | 35A | 175W | USB/RS232/RS485/LAN |
| PEL-3041A | 1.5-150V | 70A | 350W | USB/RS232/RS485/LAN |
| PEL-3111A | 1.5-150V | 210A | 1050W | USB/RS232/RS485/LAN |
| PEL-3211A | 1.5-150V | 420A | 2100W | USB/RS232/RS485/LAN |
| 详细规格 | ||||||
| 型号 | PEL-3021A | PEL-3041A | PEL-3111A | PEL-3211A | ||
| 工作电压（DC） | 1.5V~150V | 1.5V~150V | 1.5V~150V | 1.5V~150V | ||
| 电流 | 35A | 70A | 210A | 420A | ||
| 功率 | 175W | 350W | 1050W | 2100W | ||
| CC模式 | ||||||
| 工作范围 | 0A~35A/0A~3.5A/0A~0.35A | 0A~70A/0A~7A/0A~07A | 0A~210A/0A~21A/0A~2.1A | N/A | ||
| 设置精度 | ±(0.2% of set + 0.1% of f.s×1)+Vin×2/500kΩ;±(0.2% of set + 0.1% of f.s) | N/A | ||||
| CR模式 | ||||||
| 工作范围 | 范围 | H/M/L | 23.3336s~400us(42.857mΩ~2.5kΩ) | 46.6672s~800us(21.428mΩ~1.25kΩ) | 140.0016s~2.4ms(7.1427mΩ~416.6667Ω) | N/A |
| H/M | 2.33336s~40us(428.566mΩ~25kΩ) | 4.66672s~80us(214.28mΩ~12.5kΩ) | 14.0001s~242.4us(71.427mΩ~4.16667kΩ) | |||
| L | 0.233336s~4us(4.28566mΩ~250kΩ) | 0.46667s~8us(2.1428mΩ~125kΩ) | 1.40001s~24.24ms(714.27mΩ~41.6667Ω) | |||
| 设置精度 | H/M/L | ±(0.5% of set×3 + 0.5% of f.s×4)+Vin×5/500kΩ;±(0.5% of set×3 + 0.5% of f.s) | ||||
| CV模式 | ||||||
| 工作范围 | 范围 | H | 1.5V~150V | N/A | ||
| L | 1.5V~15V | |||||
| 设置精度 | 范围 | ±(0.1% of set + 0.1% of f.s) | ||||
| CP模式 | ||||||
| 工作范围 | 范围 | H | 17.5W~175W | 35W~350W | 105W~1050W | N/A |
| M | 1.75W~17.5W | 3.5W~35W | 10.5W~105W | |||
| L | 0.175W~1.75W | 0.35W~3.5W | 1.05W~10.5W | |||
| 斜率 | ||||||
| 设置范围（CC模式） | 范围 | H | 2.5mA/us~2.5A/us | 5mA/us~5A/us | 16mA/us~16A/us | N/A |
| M | 250uA/us~250mA/us | 500uA/us~500mA/us | 1.6mA/us~1.6A/us | |||
| L | 25uA/us~25mA/us | 50uA/us~50mA/us | 160uA/us~160mA/us | |||
| 设置范围（CR模式） | 范围 | H | 250uA/us~250mA/us | 500uA/us~500mA/us | 1.6mA/us~1.6A/us | N/A |
| M | 25uA/us~25mA/us | 50uA/us~50mA/us | 160uA/us~160mA/us | |||
| L | 2.5uA/us~2.5mA/us | 5uA/us~5mA/us | 16uA/us~16mA/us | |||
| 测量 | ||||||
| 电压测量 | 精度 | ±(0.1% of set + 0.1% of f.s) | N/A | |||
| 电流测量 | 精度 | ±(0.2% of set + 0.3% of f.s) | ||||
| 动态模式 | ||||||
| 工作模式 | CC and CR | N/A | ||||
| T1&T2 | 0.025ms~10ms/Res:1uS;1ms~30s/Res:1ms | |||||
| 精度 | 1us/1ms±100ppm | |||||
| 斜率 | 范围 | H | 2.5mA/us~2.5A/us | 5mA/us~5A/us | 16mA/us~16A/us | N/A |
| M | 250uA/us~250mA/us | 500uA/us~500mA/us | 1.6mA/us~1.6A/us | |||
| L | 25uA/us~25mA/us | 50uA/us~50mA/us | 160uA/us~160mA/us | |||
| 电流精度 | ±0.4%F.S. | |||||
| 尺寸&重量 | ||||||
| 214.5(W)×124(H)×400(D)mm;Approx. 6kg | 214.5(W)×124(H)×400(D)mm;Approx. 7kg | 429.5(W)×128(H)×400(D)mm;Approx. 17kg | 429.5(W)×128(H)×553.5(D)mm;Approx. 23kg | |||
标配与配件
配件：
快速指南，电源线*1
PEL-011 负载输入端子盖
PEL-012 端子配件套
PEL-013 可调端子盖
PEL-014 J1/J2保护插头 前端子垫圈
GTL-255 框架连接线300mm(用于连接堆叠放置的设备)
注：对于PEL-3021A(AH)或PEL-3041A(AH),此配件为选配
选购配件：
CR123A 3V时钟用锂电池
GRA-413-E 加载机PEL-3211A(AH)(EIA)的机架安装支架
GRA-413-J 加载机PEL-3211A(AH)(JIS)的机架安装支架
GRA-414-E PEL-3021A(AH), PEL-3041A(AH), PEL-3111A(AH)/EIA的机架安装架
GRA-414-J PEL-3021A(AH), PEL-3041A(AH), PEL-3111A(AH)/JIS的机架安装架
PEL-010 滤尘器
PEL-004 GPIB 选配
PEL-005 连接铜盘
PEL-006 连接铜盘
PEL-007 连接铜盘
PEL-008 连接铜盘
PEL-009 连接铜盘
GTL-246 USB数据线, Type A- Type B
GTL-248 GPIB数据线,2.0m
GTL-259 带DB9转RJ45接口的RS-232电缆
GTL-260 带DB9转RJ45接口的RS-485电缆
GTL-261 串行主机电缆+Terminator,0.5m
GTL-262 RS-485 Slave cable
订购信息
PEL-3021A 175W可编程直流电子负载PEL-3041A 350W可编程直流电子负载
PEL-3111A 1050W可编程直流电子负载
PEL-3211A 2100W电子负载加载机（仅供PEL-3111A)
