规格参数

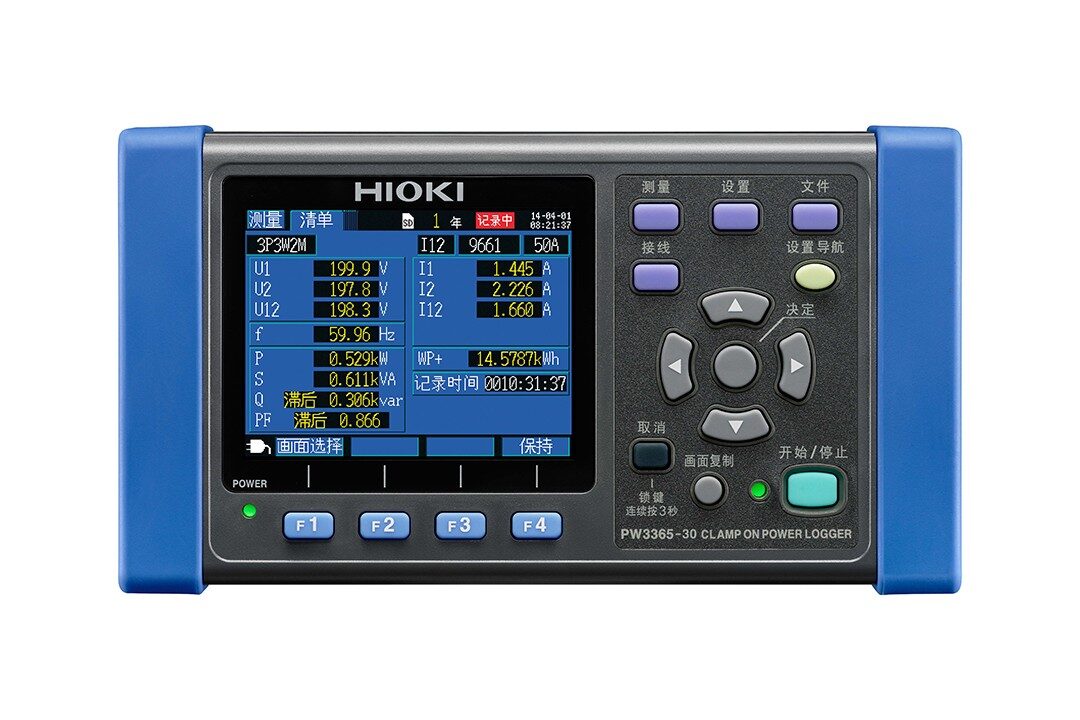

产品概述
金属非接触式功率测量！无短路危险
将现场测量结果发送到电脑上GENNECT One SF4000
测量的同时将数据统一显示保存在PC上
详情请参阅
各种奖项
·German Design Award Special 2016（※针对电压传感器PW9020）
·机械工业设计奖 评审委员会特别奖 2015年度 日刊工业报（※针对PW3365-30）
·2014 JECA FAIR产品大赛 获得国土交通大臣奖（※针对PW3365-30）

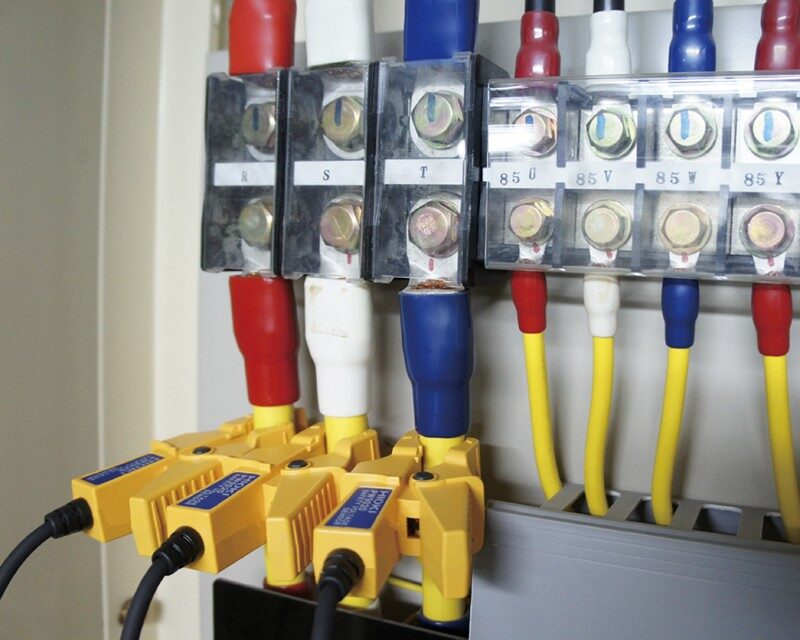

使用钳形功率计测量功率，不会遗漏断路器，更加简单安全
以前使用钳形功率计测量电压时需要接触金属端子，而使用新开发的金属非接触电压传感器只需夹住被包裹电线即可完成测量。不会接触充电部分，所以完全没有短路的危险，在端子部分被包裹的地方也无需剥开绝缘层，直接连接电线外皮，非常简单。

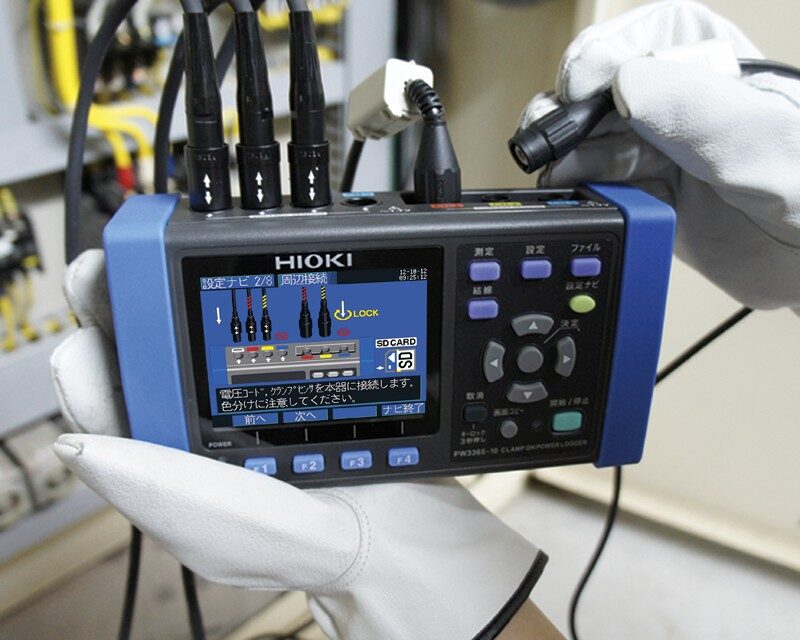

通过图形显示简单易懂的指导钳形功率的接线步骤
如果使用设置向导，则可以在画面中介绍接线到测量的步骤，从而能够轻松的完成三相功率测量的设置工作。如果接线错误的话，也会通过FAIL显示来通知，这样防止发生测量错误。

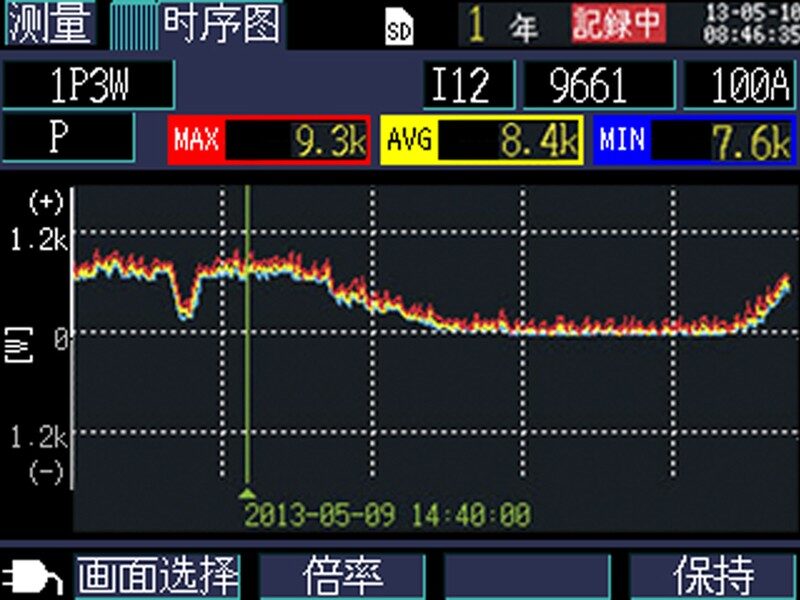

用图表显示钳形功率计的测量值，测量结果一目了然
可以将测量值转换为便于管理的图表并显示出来。不仅其瞬态的测量值，还能在电量值的推移或时序的图标显示中使用光标确认最大/最小/平均值。

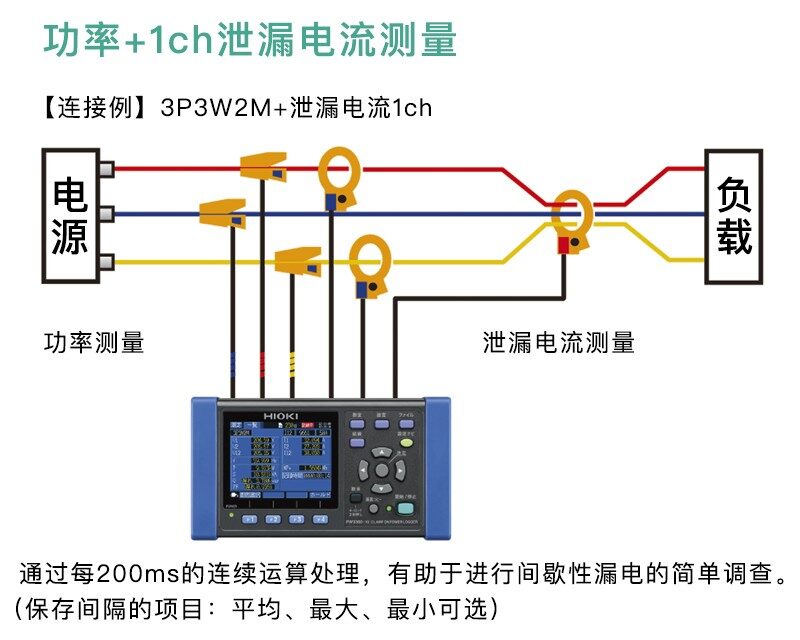

能够扩大测量范围的功率采集仪|使用PW3365-30进行泄漏电流测量
钳形传感器和另售选件中的钳形泄漏电流传感器相连接，可以同时进行功率+1ch泄漏电流测量。而且，通过连接3个钳形泄漏电流传感器，能够同时记录3ch的泄漏电流。
技术规格
基本参数
| 测量线路 (可测电路数) | 50/60 Hz, 单相2线 (1回路/2回路/3回路)，单相3线 (1回路)， 三相3线/三相4线 (1回路)，仅电流1~3CH |
|---|---|
| 测量项目 | 电压/电流真有效值，电压/电流基波值，电压/电流基波相位角，频率，电压波形峰值(绝对值)，电流波形峰值(绝对值) 有功/无功/视在功率，功率因数(滞后·超前)或位移功率因数(滞后·超前)有功(消耗·再生)/无功电能(滞后·超前)，有功(消耗·再生)/无功功率电量(滞后·超前)，有功(消耗·再生)/无功功率电量值(滞后·超前)，功率因数电量，电费显示 |
| 谐波 | 谐波电压、谐波电流、电压总谐波畸变率（THD-F或THD-R），电流总谐波畸变率（THD-F或THD-R），最高可达13次 |
| 电压量程 | AC 400 V |
| 电流量程 | AC 500.00 mA~5.0000 kA(根据所用传感器不同测量范围有不同), AC 50.000 mA~5.0000 A 仅限泄漏电流) |
| 功率量程 | 200.00 W~6.0000 MW (根据电压/电流量程和测量线路的组合而定) |
| 基本精度 | 电压 : ±1.5% rdg. ±0.2% f.s (PW3365+PW9020组合精度) 电流 : ±0.3% rdg. ±0.1% f.s. + 电流传感器精度 功率 : ±2.0% rdg. ±0.3% f.s. + 电流传感器精度(功率因数=1) |
| 显示更新率 | 约0.5 s (SD卡·内部存储，LAN·USB 通讯时除外) |
| 数据记录 | 实时保存在SD卡、内存中 |
| 保存间隔时间 | 1~30秒, 1~60分, 14档切换 |
| 保存项目 | 测量值保存：仅平均值/ 平均·最大·最小 画面复制: BMP形式 (可以最短间隔时间每5分钟进行保存) 波形保存: 二进制格式 (可以最短间隔时间每1分钟进行保存) |
| 接口 | SD存储卡 LAN 100BASE-TX: HTTP服务器功能，通过通讯应用软件设置·数据下载 USB2.0: 和电脑连接时、将SD存储卡和内存识别为移动存储设备, 通过通讯应用软件设置·数据下载 |
| 功能 | 接线确认、设置导航、时钟等 |
| 电源 | AC适配器 Z1008 (100V~240V, 50/60Hz), 45VA (含AC适配器) 电池组9459: (最大额定功率5VA, 通过连接AC适配器充电6小时10分钟), 连续使用时间 3h (背光灯OFF) |
| 体积及重量 | 180 W × 100 H × 48 D mm, 540 g (未安装PW9002时) 180 W × 100 H × 67.2 D mm, 820 g (安装有PW9002时) |
| 附件 | 电压传感器PW9020 ×4, AC适配器Z1008 ×1, USB连接线(0.9 m) ×1, 使用说明书 ×1, 测量指南 ×1, 彩色螺旋管 (红蓝黄各4个) ×1组, 螺旋管 ×10 (用于捆扎连接线) |
电压传感器 PW9020 基本规格
| 可测量的导体种类 | 包皮线（相当于 IV、CV），金属部分 屏蔽线不可。 多芯电线和护套较厚的电线可能无法准确测量。 |
|---|---|
| 可测量的导体直径 | 成品外型：φ 6 mm 〜φ 30 mm IV 电线 : 8 mm^2 〜 325 mm^2 CV 电线 : 2 mm^2 〜 250 mm^2 |
| 可测量的范围 | 90 V 〜 520 V |
| 线长 | 约 3.0 m（继电器盒位于电线中间） |
选件/附件
数据查看软件SF1001
带时序图表的PC应用软件，日报/周报/月报，打印
查看详情
LAN电缆 9642
直连以太网线， 附带交叉型转换器，5m长
查看详情
携带箱 C1005
查看详情

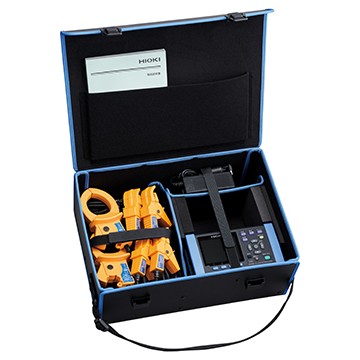

携带箱 C1008
用于PW3365-30， 可收纳钳形电流传感器3根、 电压传感器4根
查看详情
电池组 9459
7.2 V DC, 2700 mAh
查看详情
电池套装 PW9002
和电池组9459配套的电池盒
查看详情
AC适配器 Z1008
AC 100〜240 V
查看详情
SD存储卡2GB Z4001
用于保存测量数据
查看详情

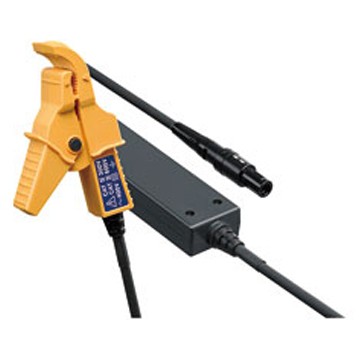

电压传感器PW9020
PW3365-30专用，线长3m
查看详情
钳式转换器 9290-10
最大AC1000A，用于钳形表的转换器
查看详情
泄漏电流钳 9675
泄漏电流传感器，AC10A
查看详情
泄漏电流钳 9657-10
泄漏电流传感器，AC30A
查看详情
钳式传感器 9661
电流传感器，AC500A
查看详情
钳式传感器 9669
电流传感器，AC1000A
查看详情
钳式传感器 9694
用于3196电力质量分析仪和3169-20/21钳式功率计的钳式传感器。
查看详情
钳式传感器 9660
用于3196电力质量分析仪和3169-20/21钳式功率计的钳式传感器。
查看详情
钳式传感器 9695-02
电流传感器，AC50A
查看详情
钳式传感器 9695-03
电流传感器，AC100A
查看详情
柔性电流钳 CT9667系列
在狭窄地方也能轻松设置
查看详情
连接电缆 9219
连接9695-02/03,采用BNC端子输出
查看详情
