规格参数

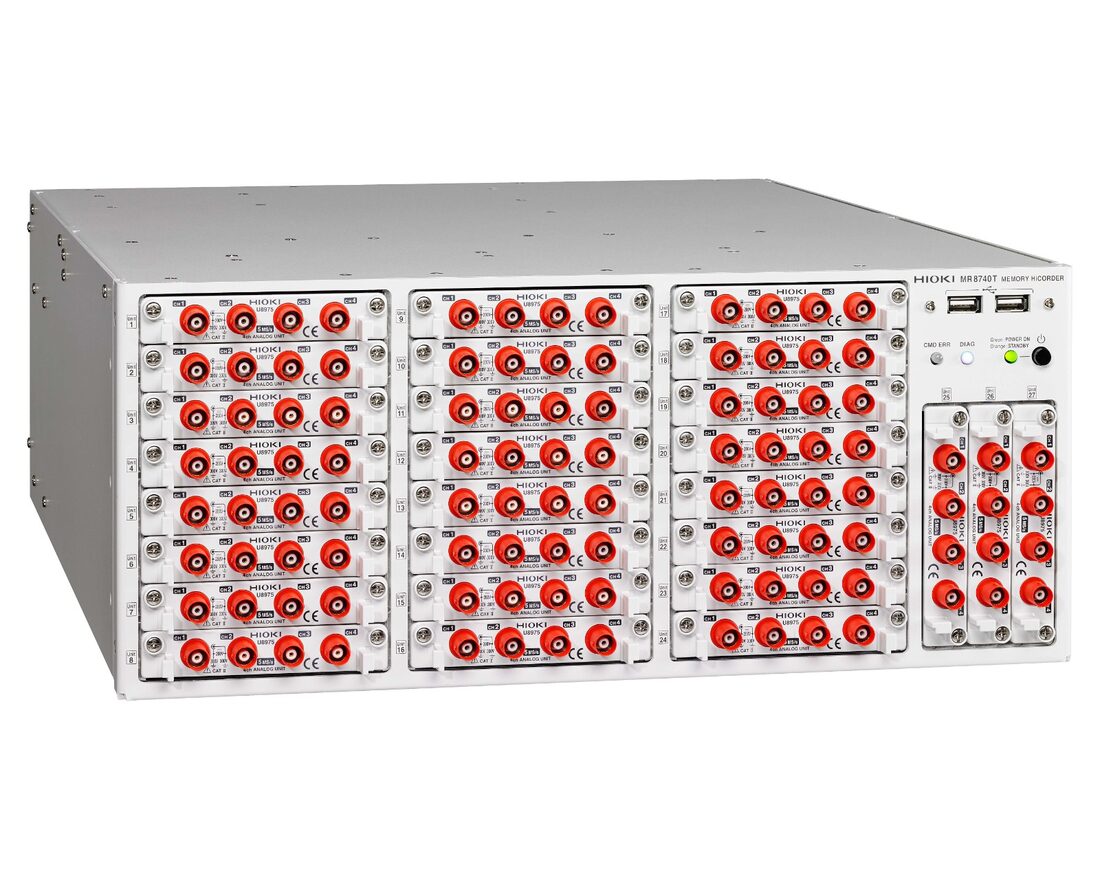

产品概述
Max.仅模拟108ch〜96ch+逻辑48ch ，20MS/s
技术规格
基本参数（精度保证时间1年，调整后精度保证时间1年）
| 输入单元数 | 最大27个插槽 |
|---|---|
| 通道数 | 模拟最大108ch (使用U8975时), 或模拟96ch + 逻辑48ch (使用U8975+8973时) 模拟最大54ch (使用8966时), 或模拟48ch+逻辑48ch (使用8966+8973时) ※8973逻辑单元的插槽限制为25～27限定, 最多3个单元 ※模拟单元的通道间和主机之间都绝缘，逻辑单元的通道之间都和主机共地 |
| 测量量程 | 100mV〜400V, 12档量程, 分辨率: 量程的1/2000 (使用8966时) 4V〜200Ｖ, 6档量程, 分辨率: 量程的1/32000 (使用U8975时) 100mV〜1000V, 5档量程, 分辨率: 量程的1/1000000 (使用MR8990时) 1V, 10V, 100V, 3档量程, 分辨率: 量程的1/1000000 (使用U8991时) |
| 最大输入电压 | DC 1000 V/AC 700 V (使用U8974时), DC 400 V (使用8966时), DC 200 V (使用U8975时), DC 40 V (使用U8978时) |
| 频率特性 | 使用8966时: DC〜5MHz (-3dB) |
| 最高采样速度 | 20MS/s 所有通道同时, 外部采样率10MS/s |
| 测量功能 | 存储记录 |
| 内存容量 | 1GW 16MW/ch (使用8966时), 8MW/ch (使用U8975或MR8990时), 4MW/ch (使用U8991时) |
| 内置存储设备 | SSD 640GB |
| 外部存储设备 | USB存储×8 |
| 监视器输出 | HDMI（支持分辨率4096×2160），DisplayPort × 3（支持分辨率3840×2160） 推荐分辨率 1920×1080 dot以上 |
| 外部接口 | [LAN] 2.5GBASE-T, 1000BASE-T, 100BASE-TX, 10BASE-T（2个端口）（DHCP、DNS、FTP服务器/客户端，HTTP服务器），[USB] USB3.2（Type A） × 3, USB3.2（Type C）× 1, USB2.0（Type A）× 6 |
| 电源 | AC100〜240 V, 50/60 Hz (400 VA max.) |
| 体积及重量 | 426W × 177H × 505D mm, 14.0 kg (仅限主机) |
| 附件 | 电源线×1, 快速测量指南×1, 使用上的注意事项×1, 空白面板（仅限空白插槽）, 机架安装支架 |
选件/附件
U盘Z4006
16 GB，采用长寿命、高可靠性的SLC型闪存
查看详情
连接线 L9795-01
对地最大额定电压：AC33 V rms或DC70 V，SMB端子—鳄鱼夹，1.5m
查看详情
连接线 L9795-02
对地最大额定电压：AC33 V rms或DC70 V，SMB端子—BNC端子，1.5m
查看详情
模拟单元 8966
2通道，瞬态波形带宽DC～5MHz
查看详情

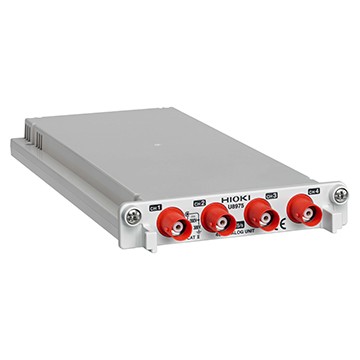

4通道模拟单元 U8975
4通道，瞬态波形带宽DC～2MHz
查看详情
高分辨率单元 8968
2通道，测量高分辨率带宽DC～100kHz
查看详情
DC/RMS单元 8972
2通道，测量瞬态波形和有效值带宽DC～400kHz，有效值DC，带宽30～100kH
查看详情
高压单元 U8974
2通道，高电压输入Max. DC 1000 V, AC 700 Vrms 带宽DC～100
查看详情
数字电压表单元 MR8990
测量微小电压 高精度±0.01%和6位半的超高分辨率500次/s采样
查看详情
数字电压表单元U8991
·用于测量微小电流 ·高精度±0.02%和6位半的高分辨率 ·50次/s采样率
查看详情
电流单元 8971
2通道，测量电流波形带宽DC～100kHz，连接专用电流传感器
查看详情
温度单元 8967
2通道，测量温度热电偶输入
查看详情
应变单元 U8969
2通道，测量加速度、负载、压力、位移应变式传感器放大器
查看详情
频率单元 8970
2通道，测量脉冲和频率，带宽DC～100kHz
查看详情
逻辑单元 8973
16通道，逻辑信号最多4个逻辑端口
查看详情
4通道模拟单元 U8978
4通道，测量瞬态波形带宽DC～2MHz
查看详情
3通道电流单元 U8977
3通道，测量电流带宽DC～2MHz
查看详情
波形发生单元 MR8790
4通道，DC输出±10V，正弦波输出1Hz〜20kHz
查看详情
脉冲发生单元 MR8791
8通道脉冲输出0.1Hz〜20kHz码型输出
查看详情
VIR发生单元U8794
直流电压/电流发生，电阻（模拟输出）发生
查看详情
连接线 L9790 (细长型)
最大可输入600V，柔性线径φ4.1mm，线长1.8m，※前端夹具需另售
查看详情
鳄鱼夹 L9790-01
安装于L9790前端，红黑一组，CAT III 300V, CAT II 600V
查看详情
抓状夹 9790-02
安装于L9790前端时，电压限制为CAT II 300V，红黑
查看详情
接触针 9790-03
安装于L9790前端，红黑一组，CAT III 300V, CAT II 600V
查看详情
连接线（低压用）L9198
最大可输入300V，直径φ5.0mm，线长1.7m，小型鳄鱼夹
查看详情
连接线 L9197
最大可输入600V，直径φ5.0mm，线长1.8m，配可脱卸大型鳄鱼夹
查看详情
10:1 探头 9665
最大输入1 kV(500kHz以下)对地电压与输入单元相同
查看详情
100:1 探头 9666
最大输入5 kV peak(1MHz以下)对地电压与输入单元相同
查看详情
差分探头 P9000
专用于存储记录仪 波形监视输出专用(仅限P9000-01） 波形监视输出专用/交流有效值(
查看详情
AC适配器 Z1008
AC 100〜240 V
查看详情
差分探头 9322
专用于存储记录仪，最大输入DC 2kV，AC1kV，频率带宽10MHz
查看详情
AC 适配器 9418-15
AC 100〜240 V
查看详情
连接线 L4940
香蕉插头-香蕉插头，1.5m，红黑各1
查看详情
延长线 L4931
用于延长L4930/L4940，1.5m
查看详情
鳄鱼夹 L4935
用于L4930/L4940前端，CAT IV 600V, CAT III 1000V
查看详情
测试夹 L4936
用于L4930/L4940前端，CAT III 600
查看详情
磁铁接合器 L4937
用于L4930/L4940前端，CAT III 1000
查看详情
测试线 L2200
线长70cm，前端可更换探针和鳄鱼夹，最大输入电压：CAT Ⅳ 600V，CAT Ⅲ 10
查看详情
AC非接触电压探头SP3000
适用于外径φ1mm〜2.5mm的带绝缘层电线;频带10Hz〜100kHz;额定测量电压5V
查看详情
AC电压探头SP9001
查看详情
连接线 L9217
线两端为绝缘BNC接口，1.6m
查看详情
变换转换器 9199
接收：香蕉端子，输出：BNC端子
查看详情
AC/DC电流传感器 CT6862-05
频率特性：DC〜1MHz(位相〜300 kHz) 额定电流：AC/DC 50A 可测导体直
查看详情
AC/DC电流传感器 CT6863-05
频率特性：DC〜500kHz(位相〜300 kHz) 额定电流：AC/DC 200A 可测
查看详情

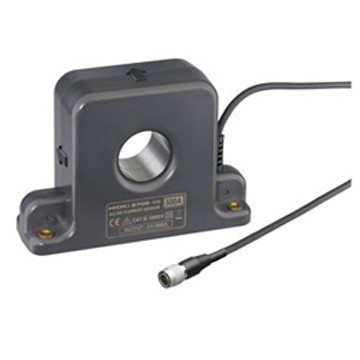

9709-05 高精度产品
查看详情
AC/DC电流传感器CT6876
频带DC~1.5MHz，额定电流AC/DC 1000A
查看详情
转换线 CT9900
将PL23(10pin)转换为ME15W(12pin)端子
查看详情
传感器单元CT9555
单独使用电流传感器时的供电 1通道，波形输出
查看详情
传感器单元CT9556
单独使用电流传感器时的供电 1通道，波形/RMS输出
查看详情
传感器单元CT9557
单独使用电流传感器时的供电 4通道，计算功能，波形/RMS输出
查看详情- 连接线 L9217
线两端为绝缘BNC接口，1.6m
查看详情 - 电流单元 8971
2通道，测量电流波形带宽DC～100kHz，连接专用电流传感器
查看详情
转换线 9318
转换电缆 9318 连接 9272至9279 和8940
查看详情

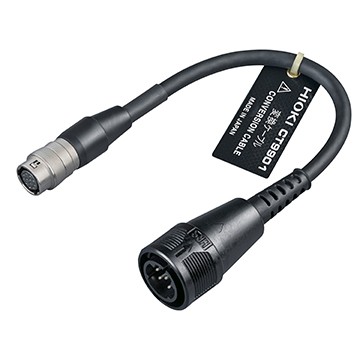

转换线CT9901
电流传感器连接器12pin - 10pin转换
查看详情
钳式电流探头3273-50
带宽：DC〜50MHz 最大输流30Arms 可测导体直径：φ5mm
查看详情
钳式电流探头3276
带宽：DC〜100MHz 最大输入30Arms 可测导体直径：φ5mm
查看详情
钳式电流探头3274
带宽：DC〜10MHz 最大输入150Arms 可测导体直径：φ20mm
查看详情
钳式电流探头3275
带宽：DC〜2MHz 最大输入500Arms 可测导体直径：φ20mm
查看详情
数字钳型表 3283
True RMS（真有效值）;用于AC泄漏电流/负载电流;10mA量程（10µA分辨率）到
查看详情
输出线L9094
香蕉端子用，1.5m
查看详情- 变换转换器 9199
接收：香蕉端子，输出：BNC端子
查看详情
输出线L9095
BNC端子用，1.5m
查看详情
输出线L9096
端子板用，1.5m
查看详情
AC 转换器 9445-02
100～240V AC，12 V DC/ 2.5 A 输出
查看详情
逻辑探头 9327
4通道 开/关探测电压/接触信号，允许响应脉冲宽度100nsec或以上，小型端子
查看详情

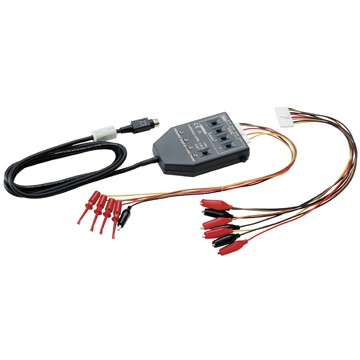

逻辑探头 9320-01
4通道，检测电压/接触信号的ON/OFF，允许响应脉冲宽度500nsec或以上
查看详情
