产品亮点

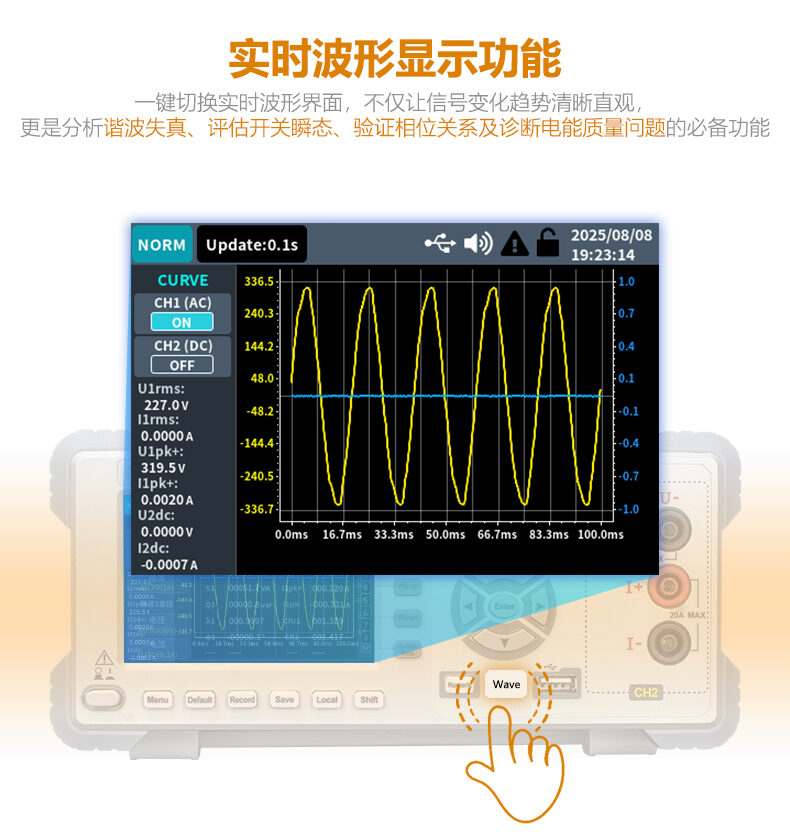

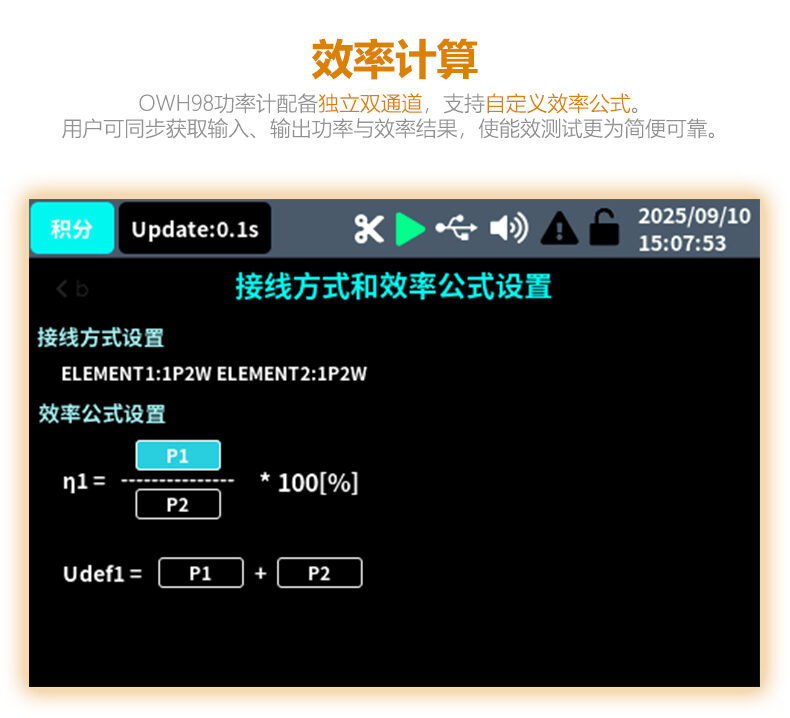

- 两通道设计 CH1（后面板)：交流输入 – 支持 3–600V / 0–20A RMS，精度 ±0.5% CH2 (前面板)：交/直流输入 - 支持 0-1000V / 0–20A，精度 ±0.5% + 支持单相与三相测量，16项常规参数 + 谐波测量分析功能，谐波分析可达63次 + 两通道输入输出功率信息组合，自动计算转换效率 + 趋势波形显示，可视化动态参数变化，便于调试与分析 + 3.95" TFT LCD，清晰的多参数图形化显示，操作直观 + 标配RS232接口，支持远程监控与数据记录，兼容 SCPI 与 Modbus 协议
产品介绍
技术参数
|
型号 |
OWH9811 |
OWH9830 |
||||||
|
显示 |
3.95英寸TFT LCD |
|||||||
|
显示更新率 |
0.1s、0.2s、0.5s、1s、2s、5s |
|||||||
|
测量对象 |
V, A, W, VA, var, λ, fU, CfU, CfI, Upk, Ipk, THD |
|||||||
|
测量方式 |
CH1：1ph-AC |
CH2：1ph-AC+DC |
CH1：3ph-AC |
CH2：1ph-AC+DC |
||||
|
电压测量范围 |
3.0V-600Vrms |
0V-1000Vpk*1 |
3.0V-600Vrms |
0V-1000Vpk*1 |
||||
|
电压量程 |
CF=3：75V/150V/300V/600V CF=6：37.5/75V/150V/300V |
50V/100V/500V/1000V |
CF=3：75V/150V/300V/600V CF=6：37.5/75V/150V/300V |
50V/100V/500V/1000V |
||||
|
电压精度及分辨率 |
±( 0.4%读数+0.1%量程+1字)；0.01V/0.1V |
|||||||
|
电流测量范围 |
0~20.0Arms |
0-20Apk*1 |
0~20.0Arms |
0-20Apk*1 |
||||
|
电流量程 |
CF=3：0.2A/1A/4A/20A CF=6：0.1A/0.5A/2A/10A |
0.2A/1A/4A/20A |
CF=3：0.2A/1A/4A/20A CF=6：0.1A/0.5A/2A/10A |
0.2A/1A/4A/20A |
||||
|
电流精度及分辨率 |
±( 0.4%读数+0.1%量程+1字)；0.001A |
|||||||
|
量程切换 |
自动/手动 |
|||||||
|
功率范围 |
0~12kW |
0~20kW |
0~36kW |
0~20kW |
||||
|
功率精度 |
±( 0.4%读数+0.1%量程+1字) |
|||||||
|
功率分辨率 |
0.01W/0.1W/1W |
0.01W/0.1W/1W |
||||||
|
功率因素范围 |
-1.000~1.000 |
-1.000~1.000 |
||||||
|
功率因素精度 |
±( 0.4%+0.1%*读数+1字) |
---- |
±( 0.4%+0.1%*读数+1字) |
---- |
||||
|
频率精度 |
±(0.1%读数+1字) |
---- |
±(0.1%读数+1字) |
---- |
||||
|

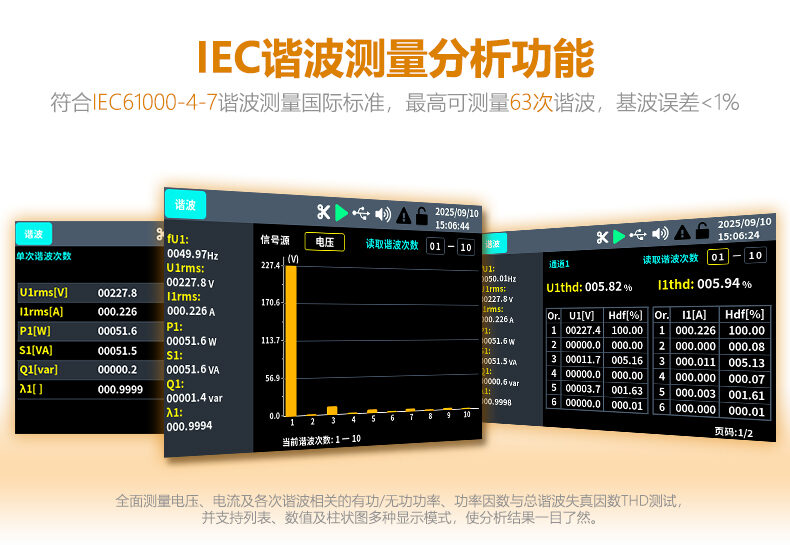

谐波分析 |
2.8kHz带宽，最高63次 |
---- |
2.8kHz带宽，最高63次 |
---- |
||||
|

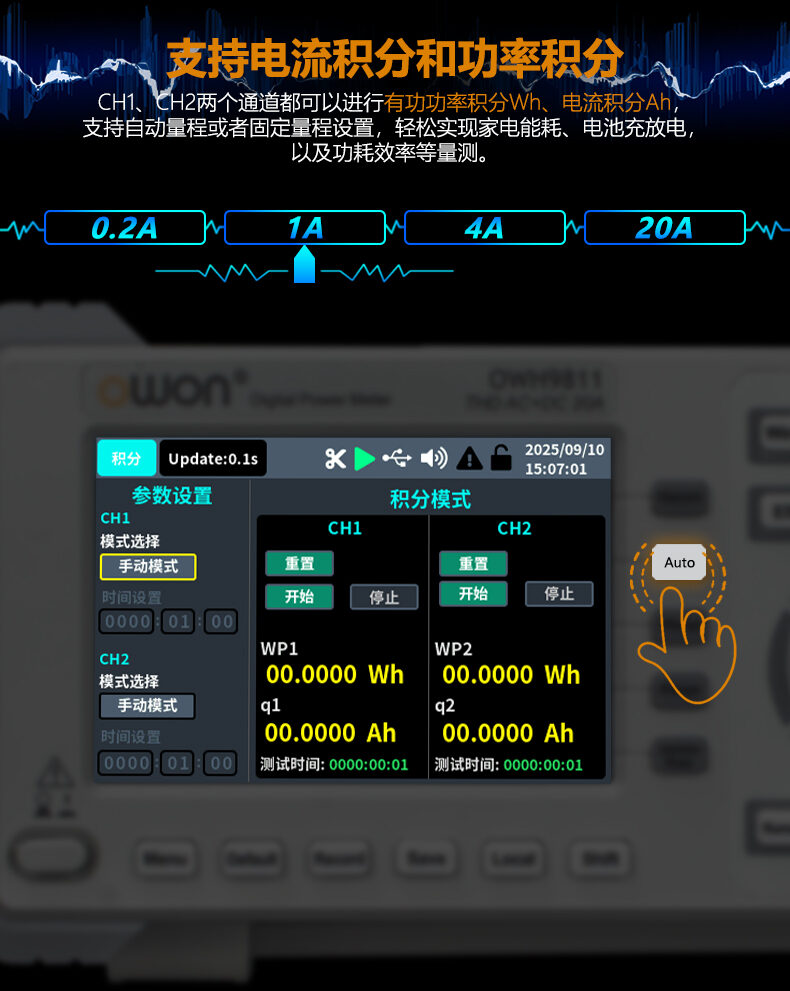

积分功能 |
瓦时积分(Wh)、安时积分(Ah) |
|||||||
|
预热时间 |
>30 min |
|||||||
|
电流峰值 |
60A |
30A |
60A |
30A |
||||
|
连续允许最大输入 |
Vrms=700V; Irms=24A |
Vpk=1100V; Ipk=24A |
Vrms=700V; Irms=24A |
Vpk=1100V; Ipk=24A |
||||
|
接口 |
RS232 / RS485, 支持SCPI ， Modbus 通信协议 |
|||||||
|
波特率(bps) |
4800、9600(default)、19200、38400、57600，115200, |
|||||||
|
显示保持 |
√ |
静音 |
√ |
按键锁 |
√ |
|||
|
电源 |
AC 100V~240V 频率 50/60Hz |
|||||||
|
机身重量 |
1.3kg |
|||||||
|
机身尺寸 |
235mm(长) × 110mm(高) × 295mm(宽) |
235mm(长) × 110mm(高) × 295mm(宽) |
||||||
标配附件
电源线

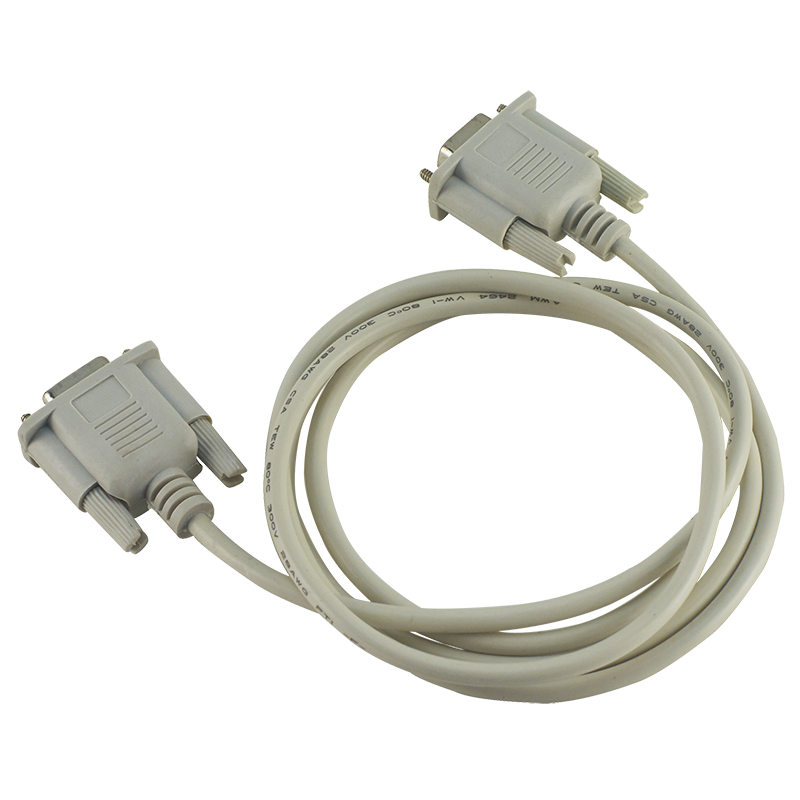

RS232
香蕉头线（选配）
香蕉头转鳄鱼夹
产品说明书

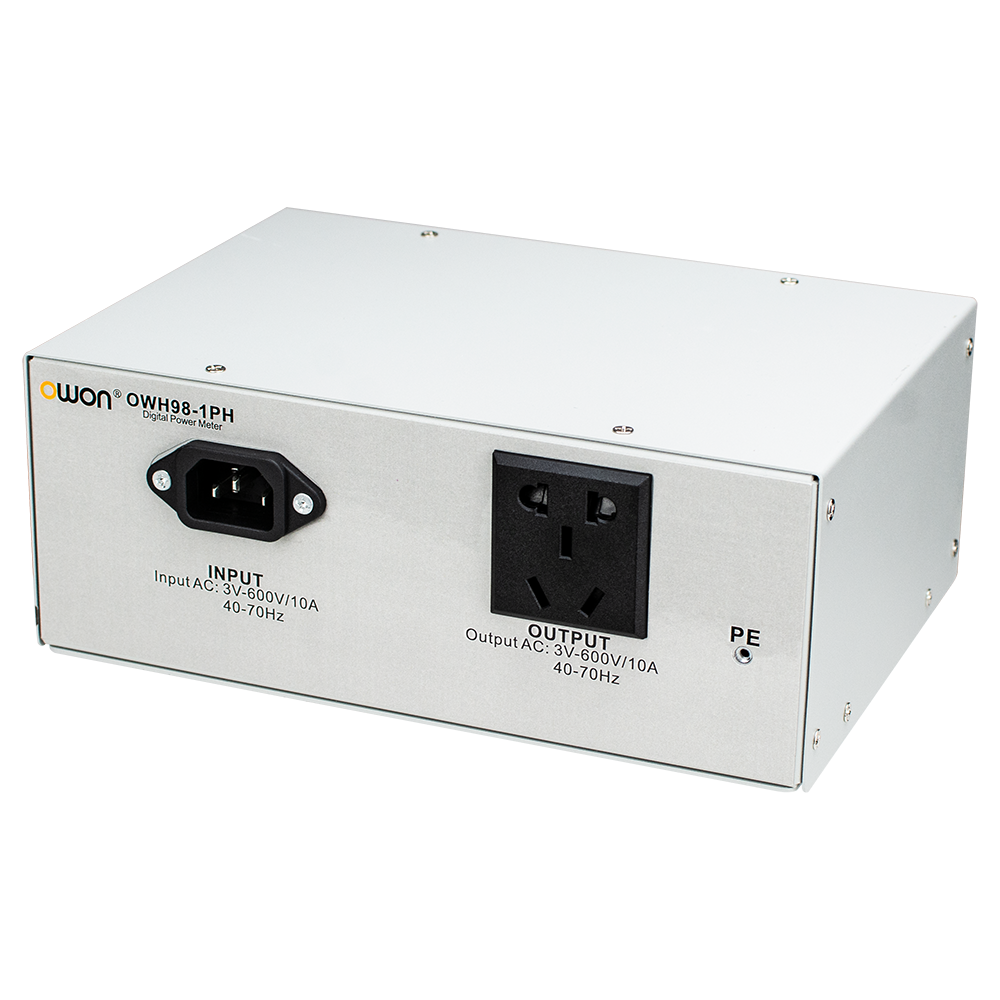

测试接线盒-国标插座(选配)
