【产品概述】

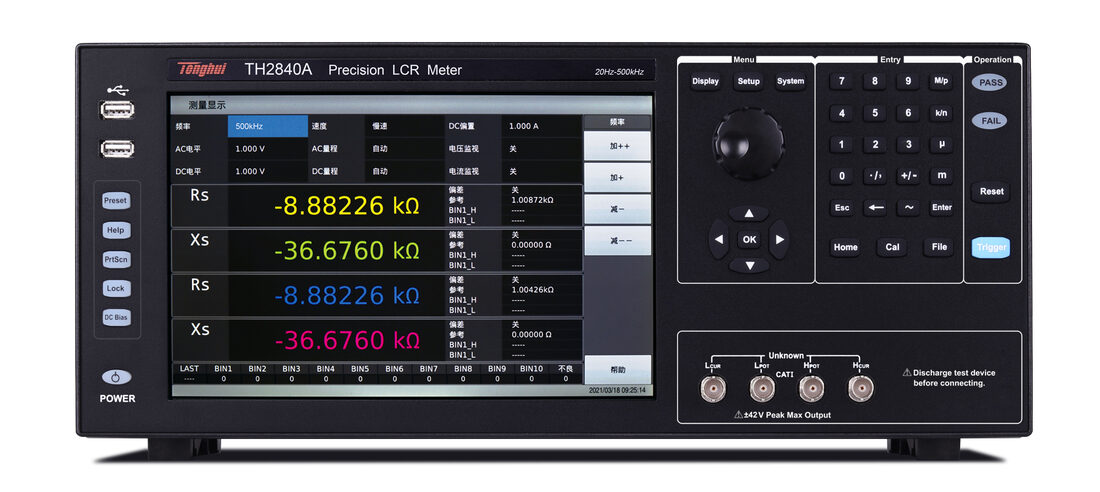

TH2840系列LCR数字电桥是常州同惠电子采用了新一代技术研制成功的新一代LCR数字电桥，创新性的采用了双CPU架构、Linux底层系统、10.1寸电容式触摸屏、中英文操作界面、内置使用说明及帮助等新一代技术，解决了以往LCR测试速度慢、显示单一、操作繁琐等缺陷。
TH2840系列LCR数字电桥设计频率从20Hz-500kHz/2MHz，弥补了500kHz频率范围内缺乏高性能电桥的缺点。得益于采用了10.1寸、分辨率达1280*800的电容式触摸屏，TH2840系列LCR数字电桥采用了四参数显示、所有设置、监视、分选参数、状态等可以在同一屏显示，避免了频繁切换的繁琐操作。

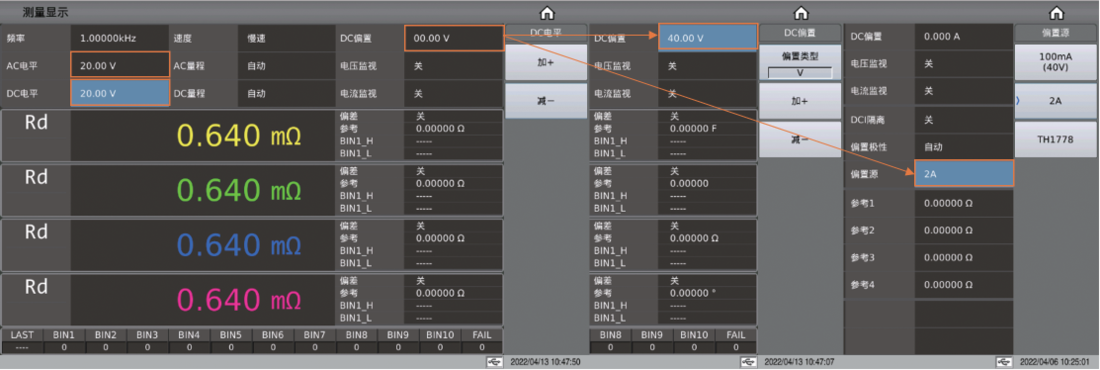

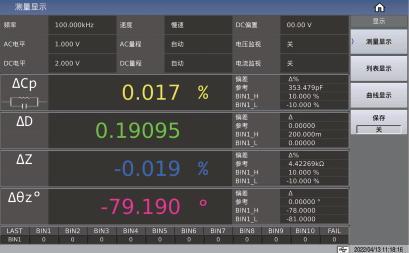

A.10.1寸大屏，四种测量参数，让细节一览无遗

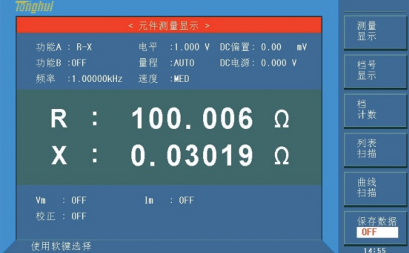

10.1寸触摸屏、1280*800分辨率，Linux系统、中英文操作界面，支持键盘、鼠标、LAN接口，带来的是无以伦比的操作便捷
性。
大屏幕带来更多的好处是，可以把4个测试参数及分选参数、分选结果、功能选择等参数放置在同一屏幕，而且看起来绝不拥
挤和杂乱，同时可以显示四种测量参数，四种测量参数任意可调。
和早期LCR对比，操作便捷性、显示完整性一目了然。
B.高达1800次/秒测量速度
由于创新性的采用了双CPU设计，一个CPU负责测试处理数据，另一个CPU负责显示数据，因此TH2840测试速度高达1800次/秒。
高速的测试速度在自动化产线可以极大的提高效率。
对于部分需要实时采样体现被测件瞬态变化特征，或者测量变化过程相应时间，TH2840系列0.56ms的测量速度可完美解决。

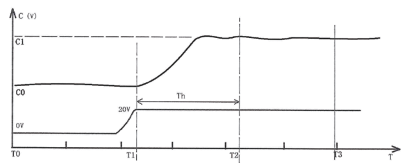

如下列应用，在两个极板之间加载偏压，两端电容随着偏置电压变化而变化.
记录未加偏置时电容C0
偏置上升过程中的电容值
偏压达到20V并且稳定之后的电容C1
计算从C0-C1之间的稳定时间Th。
常规的LCR数字电桥，由于测试速度限制，采样率无法达到几
乎实时采集，用TH2840系列双CPU，可实时观察变化过程并计算
出稳定时间。

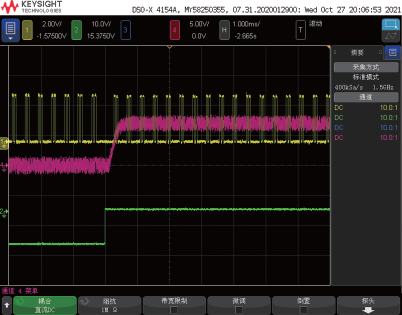

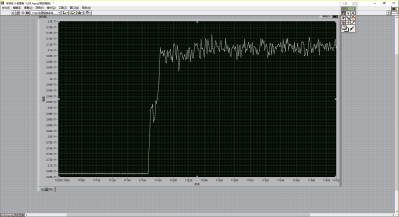

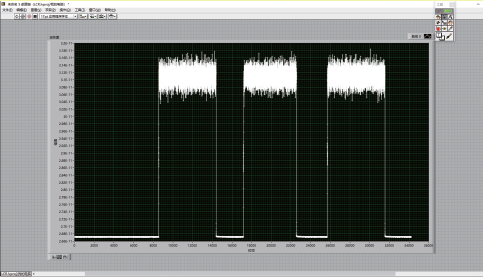

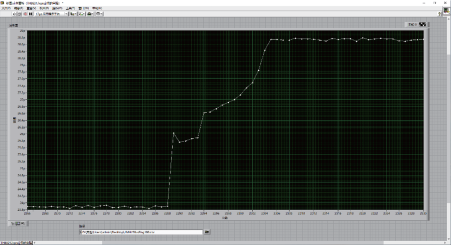

TH2840X上位机 示波器实时抓获波形
电容测试 CH1: AD脉冲（黄色）
测试频率：1MHz CH2: DC BIAS 打开（绿色)
量程：100Ω CH4: DC BIAS 上升（红色）
上升瞬间波形 全部波形
C.超强硬件配置
除了双CPU设计，TH2840系列也增强了其他硬件配置参数：
1. AC测试电平提升至20Vrms/100mA，同类产品仅TH2838H可达到，在测试C-V曲线时范围更广
2. DC偏置为±40V/±100mA，为同类产品最高配置
3. 标配独立2A直流偏置电流源，为2A电流以内电感测试带来福音，支持外界TH1778A系列扩展至120A。
4. DCR测试电平提升至20V，测试mH级及以上电感更快速稳定精确。

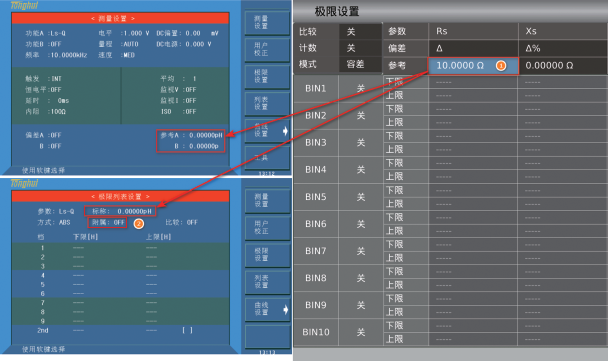

D.改进的分选设置
针对以往LCR分选设置及参考设
置来回切换等过于复杂的操作，做出
了如下改进以便于客户使用及设置：
1. 合并标称值和参考值的设置
2. 由于直接采用了4参数测量及
分选，因此取消附属档、副参
数档。

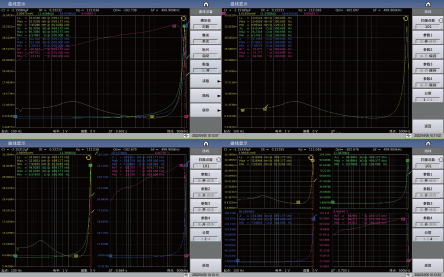

E.增强的列表扫描功能 F.强大的分析图形界面

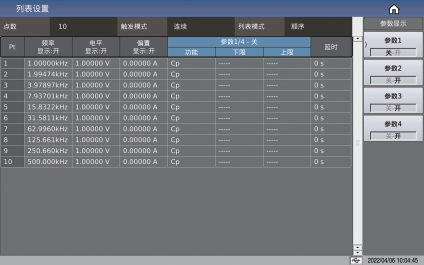

可设置4个测量参数，4个测量参数有独立开关，列表扫 4个扫描轨迹，1-4个测试参数任意选择，扫描曲线可以
描每个点的频率,电平,偏置,功能,延时都可以独立设置,满足了 一分屏、二分屏、四分屏。
大多数客户的需求。

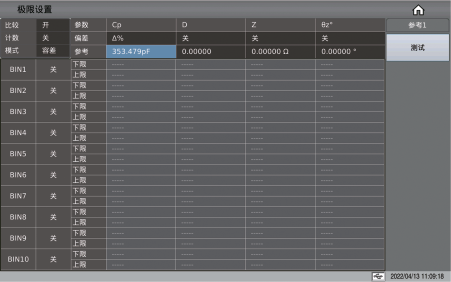

G.10档分选及可编程HANDLER接口
仪器提供了10档分选，为客户产品质量分级提供了可 在与自动化设备连接时，怎么配置HANDLER接口
能，分选结果直接输出至HANDLER接口。 输出，一直是自动化客户的难题，TH2840系列LCR将

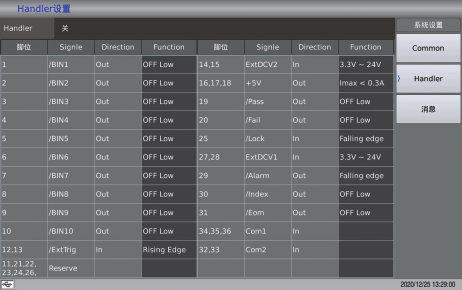

HANDLER接口脚位、输入输出方式、对应信号、应答方式
等完全可视化，让自动化连接更简单。

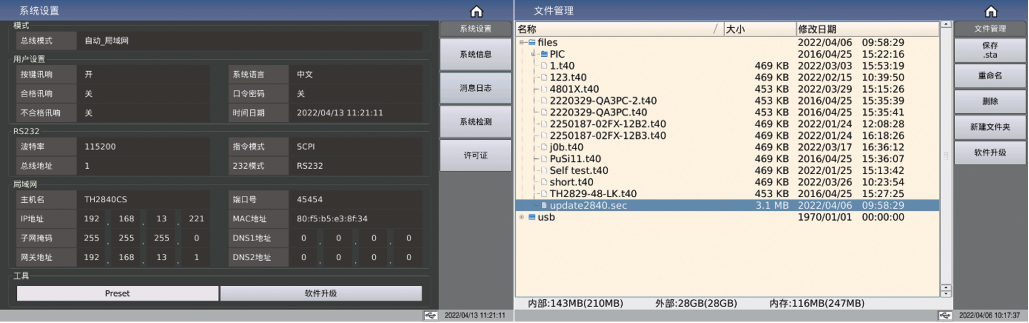

H.智能固件升级方式
仪器本身功能完善、BUG解决、功能升级等，都可以通过升级固件(Firmware)来进行更新，而无需返厂进行。
TH2840系列LCR数字电桥固件升级非常智能，可以通过系统设置界面或者文件管理界面进行，智能搜索仪器内存、外接优盘
甚至是局域网内升级包，并自动进行升级。

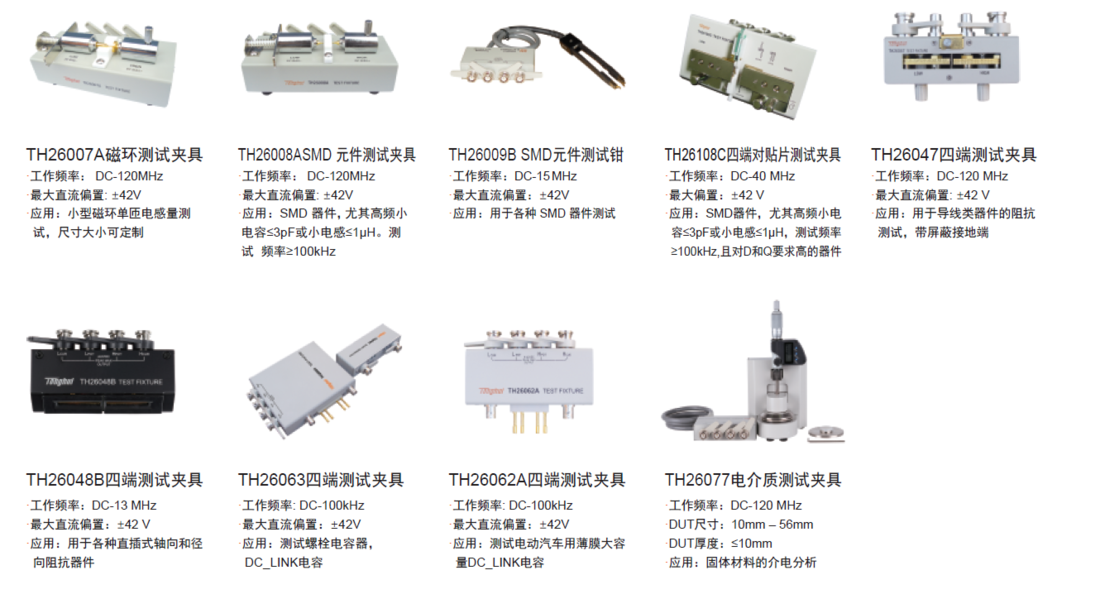

I.选配附件
【应用】
■ 无源元件：
电容器、电感器、磁芯、电阻器、压电器件、变压器、芯片组件和
网络元件等的阻抗参数评估和性能分析。
■ 半导体元件：
LED驱动集成电路寄生参数测试分析；变容二极管的C-VDC特
性；晶体管或集成电路的寄生参数分析
■ 其它元件：
印制电路板、继电器、开关、电缆、电池等阻抗评估
■ 介质材料：
塑料、陶瓷和其它材料的介电常数和损耗角评估
■ 磁性材料：
铁氧体、非晶体和其它磁性材料的导磁率和损耗角评估
■ 半导体材料：
半导体材料的介电常数、导电率和C-V特性液晶材料：液晶单元的
介电常数、弹性常数等C-V特性
■ 各种传感器:
电子皮肤、振镜图像滤光阵列传感器

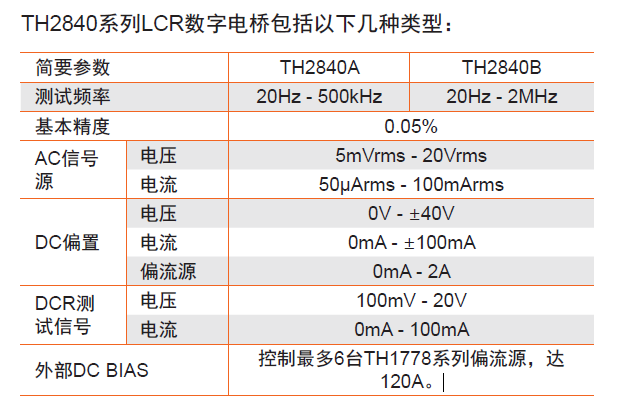

【技术参数】
产品型号 | TH2840A | TH2840B | |
测试电平 | 电压范围 | 5mVrms-20Vrms | F≤1MHz 5mVrms-20Vrms F＞1MHz 5mVrms-15Vrms |
准确度 | ±（10%×设定值+2mV）（AC≤2Vrms） ±（10%×设定值+5mV）（AC＞2Vrms） | ||
分辨率 | 1mVrms （5mVrms-1Vrms） | ||
10mVrms (1Vrms-20Vrms) | |||
电流范围 | 50μArms-100mArms | ||
分辨率 (100Ω内阻) | 10μArms (50μArms-10mArms) | ||
100μArms (10mArms-100mArms) | |||
RDC测试 | 电压范围 | 100mV-20V | |
分辨率 | 1mV (0V-1V) | ||
10mV (1V-20V) | |||
DC偏置 | 电压范围 | 0V-±40V | |
准确度 | AC≤2V 1%×设定电压+5mV | ||
AC>2V 2%×设定电压+8mV | |||
分辨率 | 1mV (0V-1V) | ||
10mV (±1V- ±40V) | |||
电流范围 | 0mA-±100mA | ||
分辨率 | 10μA (0mA-10mA) | ||
100μA (10mA-100mA) | |||
内置电流源 | 电流范围 | 0mA-2A | |
准确度 | I>5mA ±（2%×设定值+2mA） | ||
分辨率 | 1mA | ||
测试端配置 | 五端 | ||
测试电缆长度 | 0m，1m（选配） | ||
输出阻抗 | 30Ω，±4%@1kHz | ||
100Ω，±2%@1kHz | |||
数学运算 | 与标称值的绝对偏差Δ，与标称值的百分比偏差Δ% | ||
等效方式 | 串联、并联 | ||
校准功能 | 开路OPEN、短路SHORT、负载LOAD | ||
测量平均 | 1-255次 | ||
量程选择 | 自动AUTO、手动HOLD | ||
量程配置 | LCR | 100mΩ、1Ω、10Ω、20Ω、50Ω、100Ω、200Ω、500Ω、1kΩ、2kΩ、5kΩ、10kΩ、20kΩ、 50kΩ、100kΩ | |
RDC | 1Ω、10Ω、20Ω、50Ω、100Ω、200Ω、500Ω、1kΩ、2kΩ、5kΩ、10kΩ、20kΩ、50kΩ、100kΩ | ||
测量时间（ms） | 快速+: 0.56ms 快速: 3.3ms 中速: 90ms 慢速: 220ms | ||
基本测量准确度 | 0.05%（具体参考说明书） | ||
VDC | ±0V-±999.999V |
IDC | ±0A-±999.999A |
θr | -3.14159-3.14159 |
θd | -179.999°-179.999° |
Δ% | ±（0.000%-999.9%） |
