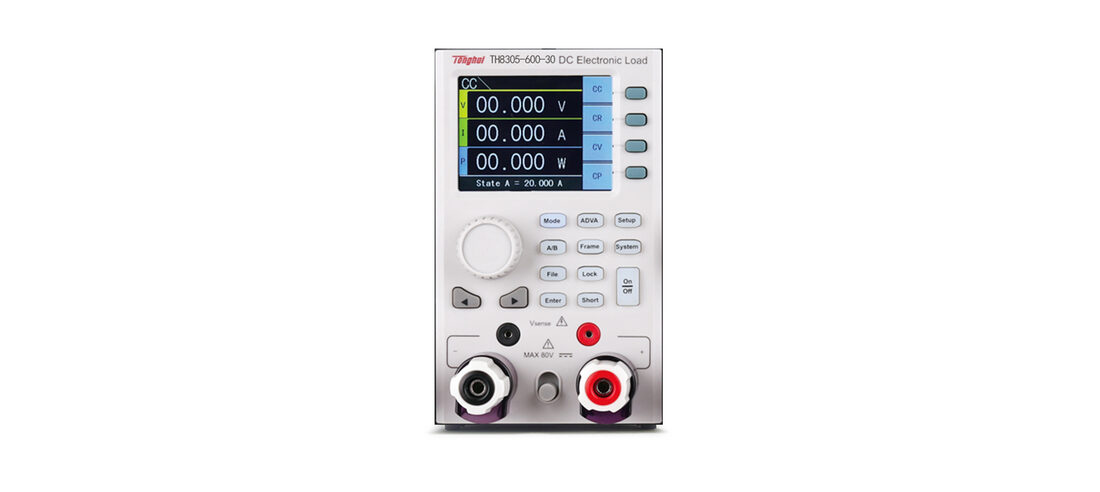

TH8305-600-30 *机架式可编程直流电子负载模组

Name: TH8305-600-30 *机架式可编程直流电子负载模组
Brand: Tonghui 同惠
Availability: InStock

分类国货精品 > Tonghui > 电力电子测试仪器摘要动态测试频率可用来测试 LED模拟LED测试 BATT电池测试模式负载测试 s至100000s范围内测量放电试验 MPPT最大功率点追踪测试

🔧 我要报修 🧰 保养申请我要询价

用途场景

研发实验室研发、新产品开发、技术研究

生产生产线检测、工艺控制、制造过程监控

品控质量检验、来料检测、成品测试

合规认证计量检测、仪器校准、精度验证

教学实训教学实验、技能培训、实训演示

维修设备维修、故障诊断、维护保养

规格参数

【产品概述】

TH8300/TH8310系列可编程直流电子负载采用模块化设计，用户可根据自身需求选配不同参数的模组进行自由组合。

所有模组可单独设置运行，可主从运行，支持模组间并机，整机之间四台联机。

模组具备双核（MCU+DSP）自动控制硬件电路架构，使系统运行超强稳定。完备的电路保护功能和智能风扇系统，对仪器本身以及被测物实施全面保护。采用高速、安全、可靠性强16位采样芯片，确保采样精度和分辨率。

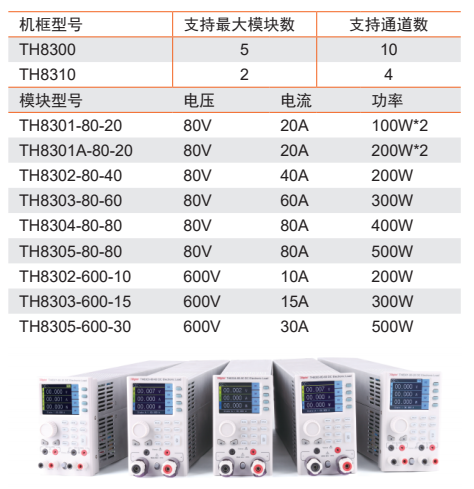

TH8300系列可编程直流电子负载包括以下几种类型的模组(TH8301-80-20、TH8301A-80-20为双通道模组)：

功能特点

A. 负载工作模式

常规模式（4种）
CC	恒定电流模式	不管电压是否改变，电子负载始终消耗恒定的电流。
CR	恒定电阻模式	电子负载等效为恒定电阻，负载随电压的变化线性改变电流。
CV	恒定电压模式	电子负载按照设定的电压值，以调整拉载电流的方式控制电源输出的电压。
CP	恒定功率模式	电子负载等效为恒定电阻，负载随电压的变化线性改变电流。
高级模式（12种）
DYN	动态负载模式	高达50kHz的动态测试频率可用来测试电源带宽范围内的动态特性，可设置两个电流位准，两个电流位准分别持续的时间，上升斜率，下降斜率，重复次数。此功能可用于测试D/D转换器与电池的瞬间大电流耐受程度。
SWP	动态频率扫描模式	电子负载提供一种可编程的动态频率扫描，以变频找出最坏情况的待测物电压。动态频率扫描需要设置两个电流位准，起始频率，终止频率，步阶频率，持续时间，上升斜率，下降斜率。操作时，电子负载会在设定的持续时间内，以设定的频率拉载电流。频率最高可达50kHz，用以捕捉被测电源最恶劣情况下的Vp+、Vp-以及相应的Fp+、Fp-。
CR-LED	模拟LED测试模式	通过设置发光二级管的导通电压和电阻，可以真实的模拟LED的实际带载特性，避免了常规的恒定电阻模式（CR）下电压电流不稳定产生的震荡情况，从而检测LED电源的真实带载情况。
BATT	电池测试模式	负载测试电池性能，放电条件支持CC、CR及CP三种方式，通过设定电压、时间、电流容量或功率容量四种条件让电子负载停止拉载，确保电池不会过度放电而损坏。
TIME	时间量测模式	在 0s至100000s范围内测量触发条件开始到触发条件截止的时间。可应用于电池的充、放电试验等类似应用。
MPPT	最大功率点追踪测试模式	基于DSP算法，找出电源提供的最大功率，以及对应的电压值与电流值。
OCPT	过电流保护测试模式	电子负载拉载阶梯上升的电流，以测试电源在过载情况下的输出电压是否低于触发电压，进而判断电源的输出保护功能是否正常。
OVPT	过电压保护测试模式	负载捕捉输入电压峰值点及下降沿，并在下降沿时刻的预设电平(Vtrig)处触发，则此电压峰值便是被测电源的过压保护点，而峰值时刻到触发时刻的时间间隔，便是被测电源的 OVP 响应时间（Tovp），Tovp 量测精度 2us。
OPPT	过功率保护测试模式	电子负载拉载阶梯上升的功率，以测试电源在过载情况下的输出电压是否低于触发电压，进而判断电源的输出保护功能是否正常。
SINE	正弦波测试模式	电子负载具有独特的正弦波拉载电流模式，可以设定拉载电流偏离值（I_DC），拉载正弦波值（I_AC）以及正弦波频率值，此正弦波拉载的最低点不可小于零。正弦波测试可以用来模拟纹波功能。
LIST	列表测试模式	LIST 模式可以准确高速的完成复杂的任意电流变化模式，完成多准位电流带载的精密测试。通过编辑每一步的拉载值、持续时间、斜率和重复次数，生成多种复杂序列，满足复杂的测试需求。主要应用于模拟电池放电拉载电流、笔记本电脑拉载电流、电动汽车拉载电流、两个电流位准以上的动态电流。
AUTO	自动测试模式	AUTO 模式可以准确的模拟生产线的自动测试流程，完成多步骤的精密测试，可以帮客户大大的节约成本。每一个步骤都可以设定不同的模式，通过编辑每一步的拉载值、持续时间、上升斜率、下降斜率以及电流电压功率的上下限，可以判断每一步是否合格。

B. 短路功能

独立短路测试功能，支持任何功能模式下进行短路测试，实现与其他功能的无缝衔接。当仪器进入短路测试时，仪器按当前量程的最大电流加载。

C. ALLRUN功能

通过ALLRUN功能，用户可以实现不同模组同步拉载或同步停止拉载电流。

D. 模组联机功能

可以将任意多个模组联机，进行主从运行。联机类型分为功率模式和复制模式。功率模式为参与联机的模组根据最大电流按比例分配拉载的电流。复制模式为所有参与联机的模组都拉载主机模组设定的电流值。

主机		TH8300机框					TH8310机框
支持模组数量		5					2
接口		RS232、USB HOST、USB DEVICE、LAN、GPIB、SYSTEM I/O、CAN
存储		40组（50组状态记忆）
工作电源	供电电压	90-130VAC或175-253VAC
	频率	47-63Hz
	功率
温度和环境	操作温度
	操作湿度	10%-90%（非冷凝）
	存放温度	-20°C-70°C
	海拔高度	操作海拔最高2000米
	污染度	污染度2
	安全级别	安全类别II
尺寸和重量	机框尺寸	480mm×177mm×590mm
	机框重量	15kg
模组型号		TH830180-20	TH8301A80-20	TH830280-40	TH830380-60	TH830480-80		TH830580-80	TH8302600-10	TH8303600-15	TH8305600-30
输入功率		100W×2	200W×2	200W×1	300W×1	400W×1		500W×1	200W×1	300W×1	500W×1
输入电压		0-80V							0-600V
输入电流		0-20A	0-20A	0-40A	0-60A	0-80A		0-80A	10A	0-15A	0-30A
最小操作电压		0.5V@0.2A	0.5V@0.2A	0.5V@0.4A	0.5V@0.6A	0.4V@0.8A		0.4V@0.8A	2V@0.1A	2V@0.15A	2V@0.3A
		0.5V@2A	0.5V@2A	0.5V@4A	0.5V@6A	0.4V@8A		0.4V@8A	2V@1A	2V@1.5A	2V@3A
		0.5V@20A	0.5V@20A	0.5V@40A	0.5V@60A	0.4V@80A		0.4V@80A	2V@10A	2V@15A	2V@30A
常规模式		恒定电流（CC）、恒定电阻（CR）、恒定电压（CV）、恒定功率（CP)
恒定电压（CV）	量程	6V							80V
	分辨率	0.1mV							1mV
	量程	16V							150V
	分辨率	1mV							10mV
	量程	80V							600V
	分辨率	1mV							10mV
	精度	0.05%+0.1%FS
恒定电流（CC）	量程	0-0.2A	0-0.2A	0-0.4A	0-0.6A	0-0.8A		0-0.8A	0-0.1A	0-0.15A	0-0.3A
	分辨率	0.01mA	0.01mA	0.01mA	0.01mA	0.01mA		0.01mA	0.005mA	0.005mA	0.005mA
	量程	0-2A	0-2A	0-4A	0-6A	0-8A		0-8A	0-1A	0-1.5A	0-3A
	分辨率	0.1mA	0.1mA	0.1mA	0.1mA	0.1mA		0.1mA	0.05mA	0.05mA	0.05mA
	量程	0-20A	0-20A	0-40A	0-60A	0-80A		0-80A	0-10A	0-15A	0-30A
	分辨率	1mA	1mA	1mA	1mA	1mA		1mA	0.5mA	0.5mA	0.5mA
	精度	0.2%+0.2%FS
恒定电阻（CR）	量程	0.04-80Ω (100W/6V)	0.04-80Ω (100W/6V)	0.03-60Ω (200W/6V)	0.015-30Ω (300W/6V)	0.01-20Ω (400W/6V)		0.01-20Ω (400W/6V)	0.2-400Ω (200W/80V)	0.13-270Ω (300W/80V)	0.1-200Ω (500W/80V)
	量程	1.4-2.9kΩ (100W/16V)	1.4-2.9kΩ (100W/16V)	1.0-2.16kΩ (200W/16V)	0.3-600Ω (300W/16V)	0.36-720Ω (400W/16V)		0.3-720Ω (400W/16V)	3-6kΩ (200W/150V)	1.9-4kΩ (300W/150V)	1.5-3kΩ (500W/150V)
	量程	6-12kΩ (100W/80V)	6-12kΩ (100W/80V)	4.3-9kΩ (200W/80V)	1.5-3kΩ (300W/80V)	1.5-2.9kΩ (400W/80V)		1.5-2.9kΩ (400W/80V)	300-300kΩ (200W/600V)	208-200kΩ (300W/600V)	150-150kΩ (500W/600V)
	分辨率	0.1Ω
	精度*¹	1%

恒定功率（CP)	量程	0-2W	0-4W	0-4W	0-6W	0-8W	0-10W	0-4W	0-6W	0-10W
	分辨率	1mW	2mW	2mW	3mW	4mW	5mW	2mW	3mW	5mW
	量程	0-10w	0-20w	0-20w	0-30w	0-40w	0-50w	0-20W	0-30w	0-50w
	分辨率	10mW	20mW	20mW	30mW	40mW	50mW	20mW	30mW	50mW
	量程	0-100w	0-200w	0-200w	0-300w	0-400w	0-500w	0-200W	0-300w	0-500w
	分辨率	100mW	200mW	200mW	300mW	400mW	500mW	200mW	300mW	500mW
	精度	1%
高级模式		动态负载模式、动态频率扫描、模拟LED测试、电池测试、时间量测、最大功率点追踪测试、OCPT测试、OVPT测试、 OPPT测试、正弦波测试、列表测试、自动测试。
动态模式-定电流模式
最小工作电压		1.5V 3V
频率	范围	100Hz-50kHz/0.01Hz-1kHz
	精度	1μs/1ms+100ppm
	占空比	1-99%(最少上升时间受控)
斜率	量程	0.04A/ms- 0.02A/µs	0.04A/ms- 0.02A/µs	0.08A/ms- 0.04A/µs	0.12A/ms- 0.06A/µs	0.16A/ms- 0.08A/µs	0.16A/ms- 0.08A/µs	0.02A/ms- 0.01A/µs	0.03A/ms0.015A/µs	0.06A/ms- 0.03A/µs
	分辨率	0.01mA/µs						0.005mA/µs
	量程	0. 4A/ms- 0. 2A/µs	0. 4A/ms- 0. 2A/µs	0. 8A/ms- 0. 4A/µs	1.2A/ms- 0.6A/µs	1.6A/ms- 0. 8A/µs	1.6A/ms- 0. 8A/µs	0. 2A/ms- 0. 1A/µs	0. 3A/ms0. 15A/µs	0. 6A/ms- 0. 3A/µs
	分辨率	0.1mA/µs						0.05mA/µs
	量程	4A/ms2A/µs	4A/ms2A/µs	8A/ms4A/µs	12A/ms6A/µs	16A/ms8A/µs	16A/ms8A/µs	2A/ms1A/µs	3A/ms- 1.5A/µs	6A/ms3A/µs
	分辨率	1mA/µs						0.5mA/µs
	精度	10%±20µs
	最小上升时间	10µs
测量（回读）
电压	量程	0-6V						0-80V
	分辨率	0. 2mV						1.5mV
	精度	0.025%+0.01%FS
	量程	0-16V						0-150V
	分辨率	0.3mV						2.7mV
	精度	0.025%+0.01%FS
	量程	0-80V						0-600V
	分辨率	1.4mV						10.7mV
	精度	0.01%+0.025%FS
电流	量程	0-0.2A	0-0.2A	0-0.4A	0-0.6A	0-0.8A	0-0.8A	0-0.1A	0-0.15A	0-0.3A
	分辨率	0.004mA	0.004mA	0.008mA	0.012mA	0.016mA	0.016mA	0.002mA	0.003mA	0.003mA
	量程	0-2A	0-2A	0-4A	0-6A	0-8A	0-8A	0-1A	0-1.5A	0-3A
	分辨率	0.04mA	0.04mA	0.08mA	0.12mA	0.16mA	0.16mA	0.02mA	0.03mA	0.03mA
	量程	0-20A	0-20A	0-40A	0-60A	0-80A	0-80A	0-10A	0-15A	0-30A
	分辨率	0.4mA	0.4mA	0.8mA	1.2mA	1.6mA	1.6mA	0.2mA	0.3mA	0.3mA
	精度	0.2%+0.2%FS
功率	量程	0-16W	0-30W	0-30W	0-30W	0-60W	0-60W	0-60W	0-90W	0-180W
		0-30W	0-60W	0-60W	0-60W	0-60W	0-60W	0-200W	0-300W	0-500W
		0-100W	0-200W	0-200W	0-300W	0-400W	0-500W	0-200W	0-300W	0-500W
	精度	0. 1%+0.1%FS
保护功能
过功率保护(OPP)		√
过电流保护(OCP)		√
过电压保护(OVP)		√
过温度保护(OTP)		√
短路功能
定电流(CC)		Set to 100% of rated current
定电压(CV)		0V
定电阻(CV)		60kΩ(6V) 150kΩ(16V) 700kΩ(80V)
环境和温度
工作温度 0-40℃
尺寸和重量
尺寸(mm)		142×85×550
重量(kg)		4.2
