【产品概述】

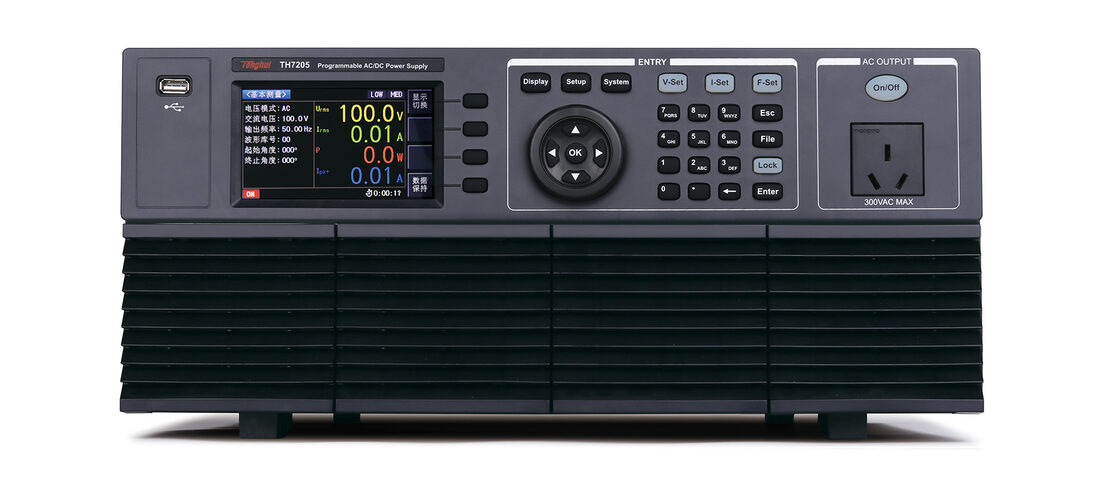

TH7200系列是一款高性能、高精度、多功能的单相可编程交/直流电源。该系列仪器在TH7100系列基础上经过多年来精心研制发展而来。通过对高速线性放大器和任意波形信号源进行组合，实现高精度可编程交/直流电源。
产品型号 | TH7205 | TH7210 | |||
输入 | 相位 | 1Ø/2W | |||
输出 | AC | 额定功率 | 500VA | 1000VA | |
电压 | LOW | 1.0-150V | |||
HIGH | 2.0-300V | ||||
最大电流 (RMS) | LOW | 5A | 10A | ||
HIGH | 2.5A | 5A | |||
最大瞬时电流 | 最大电流（RMS）×4（TYP） | ||||
频率 | 1Hz-1000Hz | ||||
DC /AC+ DC | 额定功率 | 350W | 700W | ||
电压 | LOW | 1.4-212V | |||
HIGH | 2.8-424V | ||||
最大电流 (峰值) | LOW | 3.5A | 7.0A | ||
HIGH | 1.75A | 3.5A | |||
最大瞬时电流 | 最大电流（RMS）× 3.6（TYP） | ||||
测量 | 交流电压真有效值（Urms）、电压直流分量（Udc）、交流电压正峰值（Upk+）、交流电压负峰值（Upk-）、电流真有效值（Irms）、电流直流分量（Idc）、 电流正峰值（Ipk+）、电流负峰值（Ipk-）、电压峰值因素 （CFu）、电流峰值因素（CFi）、有功功率（P）、总功功率（S）、无功功率（Q）、功率因素（PF） | ||||
功能特点
A.多种源输出模式
TH7200系列作为一台多功能电源，其输出支持下面三种方式：
B.多种输入方式，操作方便快捷
TH7200系列前面板采用了数字键盘、飞梭旋钮及方向按键，操作方便灵活，特别是在步骤模式输入，可大大提高效率。
C.多种操作及测量模式
TH7200系列支持三种基本模式，包括输出设置及测量
1）基本模式
基本模式下，仅作为单一输出模式，可选择交流输出、直流输出、交直流输出模式
2）步骤模式
步骤模式适合于输出复杂波形
在此模式下，通过设置多达600个步骤的不同的步骤，步骤时间、循环次数等均可设置，并可将多个步骤顺序运行。
3）仿真模式
仿真模式适用于模拟电源异常，类似列表模式，但比步骤模式简单，若要更复杂的波形，请选择步骤模式。
只能输出交流，仿真异常情况如停电、电压上升、电压下降等。
D.强大的波形库
TH7200内置了强大的波形库以供调用，内部可存储多达64组波形。
TH7200除了作为源输出之外，在输出的同时，可进行测量。
在常规三种运行模式下均可进行测量：
1）内部默认保存保存了8组常见波形如下：
E.多达14种测量参数
TH7200内置了强大的波形库以供调用，内部可存储多达64组波形。
TH7200除了作为源输出之外，在输出的同时，可进行测量。
在常规三种运行模式下均可进行测量：
测量参数更可达14种
F.多种保护功能
TH7200输出时，有多种保护功能，以保证输出安全性。
设定电流保护（HI-A）、过压保护（OVP）、低电压保护（LVP）、过流保护（OCP）、过峰值流保护（OCKP）、过功率保护（OPP）、过温度保护（OTP）
【应用】
■ 电机、变压器
■ 电子生产设计
■ 照明
■ 航天航空军工
■ 网络通讯
■ 音视频设备
■ 监控设备
■ 世界各国电源规格模拟
■ 电磁兼容设备
【技术参数】
参数 | 型号 | TH7205 | TH7210 | |
AC输出参数 | 额定功率 | 500VA | 1000VA | |
输出电压 | 范围 | 1.0-300.0V | ||
分辨率 | 0.1V | |||
精确度 | ±(设置电压的0.3%+0.6V) | |||
输出频率 | 范围 | 1Hz-1000Hz | ||
分辨率 | 0.01Hz（1.00-99.99Hz）；0.1Hz（100.0-999.9Hz） | |||
最大电流（RMS） | 5.0A（LOW）；2.5A（HIGH） | 10.0A（LOW）；5.0A（HIGH） | ||
最大瞬时电流 | 最大电流（RMS）X4（TYP） | |||
功率因数 | 0-1 | |||
DC/AC+DC 输出参数 | 额定功率 | 350W | 700W | |
输出电压 | 范围 | 1.4-424.0V | ||
分辨率 | 0.1V | |||
精确度 | ±(设置电压的0.05%+0.05V)LOW量程；±(设置电压的0.05%+0.1V) HIGH量程 | |||
最大电流（峰值） | 3.5A（LOW）/1.75A（HIGH） | 7.0A（LOW）/3.5A（HIGH） | ||
最大瞬时电流 | 最大电流(峰值)X3.6（TYP） | |||
纹波噪声 | ≤0.15Vrms | |||
其他输出参数 | 线性调整率 | ±0.1% | ||
负载调整率 | ±0.1V（LOW）；±0.2V（HIGH） | |||
总谐波失真（THD） | ≤0.2% | |||
响应时间 | 30μS（TYP） | |||
能效 | ≥55% | |||
测量参数 | 电压 | 范围 | AC： 0-300Vac；DC：-424-424V | |
分辨率 | 0.1V | |||
精确度 | ±(读数的1%+2个字) | |||
频率 | 范围 | 1Hz-1000Hz | ||
分辨率 | 0.01Hz（1.00-99.99Hz）；0.1Hz（100.0-999.9Hz） | |||
电流 | 范围（峰值） | 22A | 44A | |
分辨率 | 0.01A | |||
精确度（RMS） | ±（读数的1%+2个字） | |||
精确度（峰值） | ±（读数的5%+2个字） | |||
功率 | 范围 | 0-500W | 0-1000W | |
分辨率 | 0.1W | |||
精确度 | ±（读数的1%+3个字） | |||
功率因素 | 分辨率 | 0.001 | ||
精确度 | 计算和显示到3位有效数字 | |||
常规参数 | 显示器 | 4.3 英寸TFT LCD，480×270 | ||
存储 | 步骤：600步；波形库：64组 | |||
保护 | 过设定电流保护(HI-A)、过压保护(OVP)、低电压保护(LVP)、过流保护(OCP)、过功率保护(OPP)、过温度保护(OTP) | |||
