【产品概述】

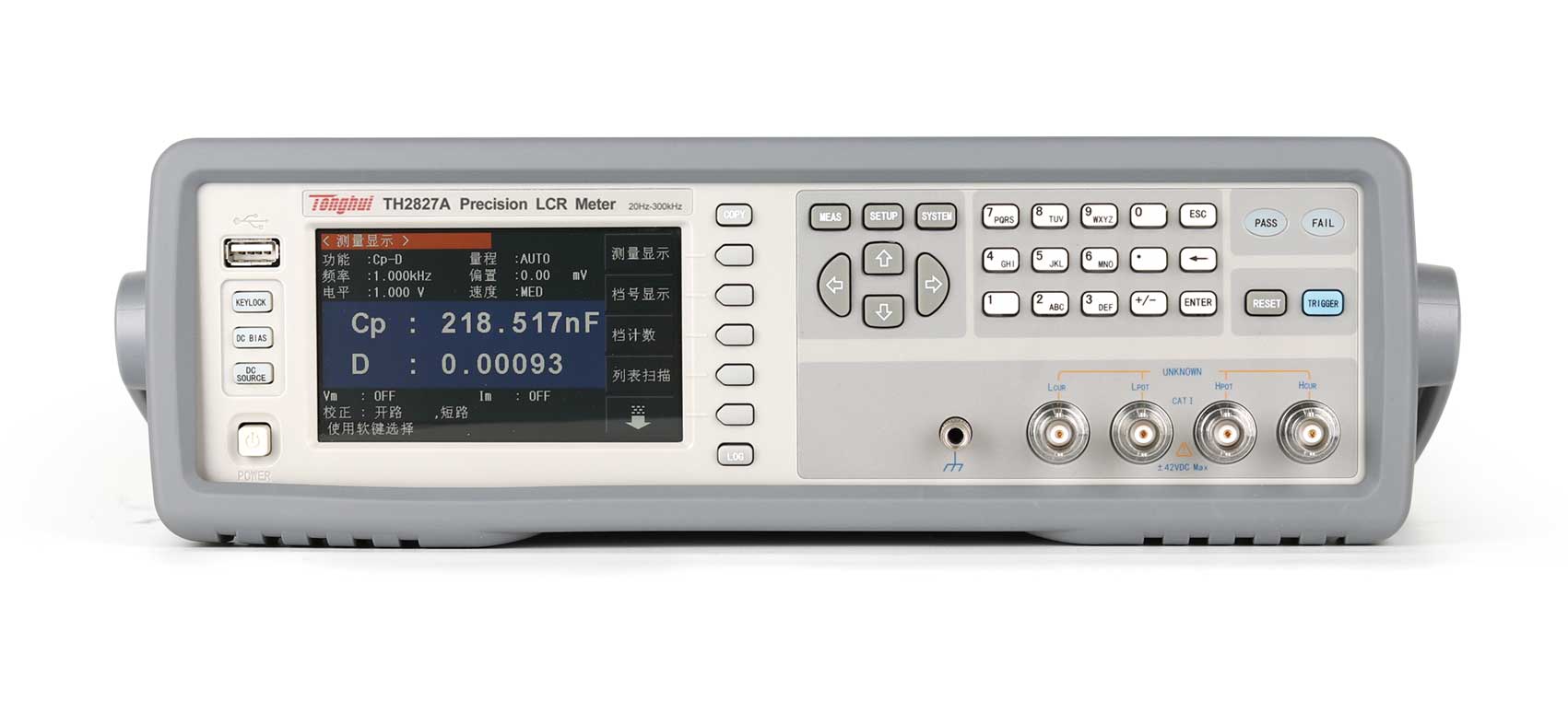

TH2827系列是具有多种功能和更高测试频率的新型LCR数字电桥，体积小，紧凑便携，便于上架使用。本系列仪器基本精度为0.05%，测试频率最高1MHz及10mHz的分辨率，4.3寸的LCD屏幕配合中英文操作界面，操作方便简洁。集成了变压器测试功能,提高了测试效率。仪器提供了丰富的接口，能满足自动分选测试，数据传输和保存的各种要求。
功能特点：
A.功能与界面

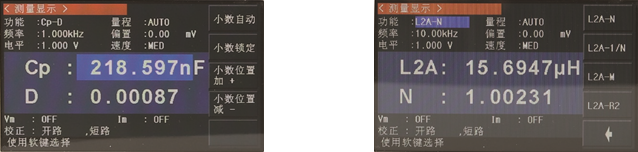

该仪器除了常规的LCR测试参数, 还集成了单组变压器测试功能,可以测试初/次级电感，初/次级直流电阻、互感、初次及电容等变压器常见参数，极大的提高了测试效率。
B.材料介电常数测试
TH2827系列配合专用材料测试夹具TH26077以及上位机软件可方便、精确的测量材料在不同频率下的介电常数。

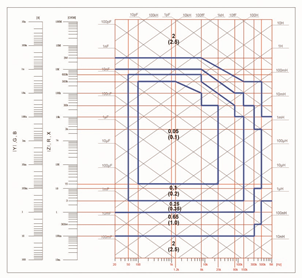

基本准确度因子曲线：
注：测试信号电平：0.3Vrms – 1Vrms
上部数值（无括号的数值）适用于中速和慢速，
下部数值（括号中的数值）适用于快速。
【应用】
■ 无源元件:
电容器、电感器、磁芯、电阻器、压电器件、变压器、芯片组件和网络元件等的阻抗参数评估和性能分析
■ 半导体元件:
LED驱动集成电路寄生参数测试分析；变容二极管的C-VDC特性;晶体管或集成电路的寄生参数分析
■ 其它元件:
印制电路板、继电器、开关、电缆、电池等的阻抗评估
■ 介质材料:
塑料、陶瓷和其它材料的介电常数和损耗角评估
■ 磁性材料:
铁氧体、非晶体和其它磁性材料的导磁率和损耗角评估
■ 半导体材料:
半导体材料的介电常数、导电率和C-V特性液晶材料：液晶单元的介电常数、弹性常数等C-V特性
■ 液晶单元:
介电常数、弹性常数等C-V特性
【技术参数】
产品型号 | TH2827A | TH2827C | |
显示 | 4.3 TFT LCD显示器480×272 | ||
基本测量准确度 | 0.05%(详见说明书) | ||
测试频率 | 20Hz - 300kHz | 20Hz - 1MHz | |
AC信号电平 | 5mVrms - 2Vrms；50μArms - 20mArms | ||
信号源输出阻抗 | 30Ω、50Ω、100Ω | ||
RDC源内阻 | 30Ω、50Ω、100Ω | ||
DC偏置 | 内置： 0V - ±5V；0mA - ±50mA，外接：最大120A | ||
测试参数 | 基本元件 | L、C、R、|Z|、D、Q、|Y|、G、X、 θd、θr、RDC、Vm、Im，△% | |
变压器 | DCR1(初级，2端)， DCR2（次级，2端），M（互感），N，1/N，Phase(相位)， Lk(漏感)，C(初、次级电容) | ||
测试速度 | 快速： 13ms；中速： 67 ms；慢速： 187 ms | ||
列表扫描 | 201点，扫描参数： 测试频率、AC电压、AC电流、DC BIAS电压、DC BIAS电流 | ||
图形扫描分析 | ------ | ||
通用功能 | 串、并联等效模式，测试电缆长度：0m/1m/平均：1-255次，校准：开路、短路、负载，ALC功能量程选择：自动、手动，触发模式：INT、MAN、EXT、BUS，触发延时：0-60s，键盘锁定功能 | ||
特有功能 | 变压器测试，一键截屏功能，一键记录功能 | ||
比较器 | 10档分选， PASS/FAIL指示，档计数功能 | ||
存储 | 100组仪器内置测试设定文件保存/调用 0-99; USB存储器：设定文件、GIF图像、CSV数据文件 | ||
