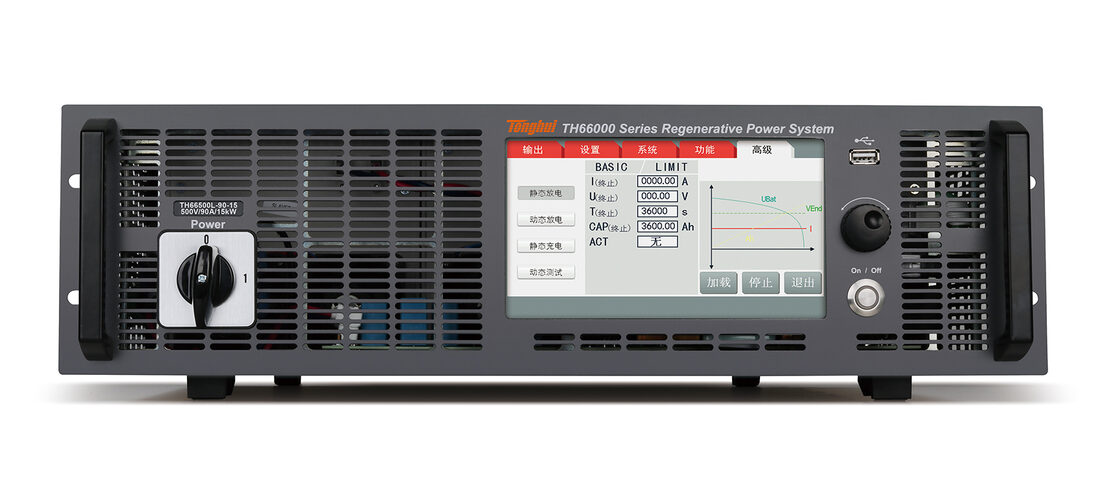

TH66500L-90-15 回馈式可编程大功率直流电子负载

Name: TH66500L-90-15 回馈式可编程大功率直流电子负载
Brand: Tonghui 同惠
Availability: InStock

分类国货精品 > Tonghui > 电力电子测试仪器摘要高效测量设置功能和丰富测量高速测试客户组建自己测试定时功能在测试通常需要将产品测量产品质量分析仪器当测量

🔧 我要报修 🧰 保养申请我要询价

用途场景

研发实验室研发、新产品开发、技术研究

生产生产线检测、工艺控制、制造过程监控

品控质量检验、来料检测、成品测试

合规认证计量检测、仪器校准、精度验证

教学实训教学实验、技能培训、实训演示

维修设备维修、故障诊断、维护保养

规格参数

【产品概述】

TH66000L系列在3U的体积内集成了一台15kW的电子负载，功能强大，能量能高效回馈到电网。

TH66000L系列利用主从模式支持并机，主动均流，功率最大扩展至480kW,内置函数发生器，可以自由产生任意波形，并可以通过USB接口导入LIST生成波形！具有高可靠性，高效的设置功能和丰富的测量功能。

TH66000L系列广泛应用于大功率电池、汽车电子、绿色能源、高速测试等多个领域，是一款功能全面、性能优异、适应广泛的产品系列！

TH66000L系列采用7寸TFT 电容触摸屏，具有独特的人际交互体验，显示信息更丰富，设置参数更方便，并且具有多CPU处理架构，使用户响应更及时。具有标准3U高、19英寸机架宽度，方便客户组建自己的测试系统！

快速选型

型号	电压	电流	功率
TH6680L-120-05	80V	120A	5kW
TH6680L-240-10	80V	240A	10kW
TH6680L-360-15	80V	360A	15kW
TH66200L-70-05	200V	70A	5kW
TH66200L-140-10	200V	140A	10kW
TH66200L-210-15	200V	210A	15kW
TH66360L-40-05	360V	40A	5kW
TH66360L-80-10	360V	80A	10kW
TH66360L-120-15	360V	120A	15kW
TH66500L-30-05	500V	30A	5kW
TH66500L-60-10	500V	60A	10kW
TH66500L-90-15	500V	90A	15kW
TH66750L-20-05	750V	20A	5kW
TH66750L-40-10	750V	40A	10kW
TH66750L-60-15	750V	60A	15kW
TH661000L-40-15	1000V	40A	15kW
TH661500L-30-15	1500V	30A	15kW

A. 回馈式能量吸收

TH66000L系列回馈式可编程大功率直流电子负载具有回馈式能量吸收功能，高达93%的能量回馈效率，可将电能直接返回用电网络后直接利用，而非普通电源一样直接以热能消耗，大大降低了用户的用电成本。

由于其直接电能反馈的特点，避免了热能消耗带来的仪器大体积、大热量，以及为散发热量而使用空调或其他制冷系统带来的费用支出；同时也减少了噪音，避免了制冷过程中产生的温室气体或有害气体对环境造成危害。

回馈式特点带来的另一个好处是，单机可以以小体积实现大功率（3U高度标准尺寸功率可达15kW），从而大大节省了安放仪器所需的体积。

B. 主从模式并机，扩展输入

由于单机输入最大支持360A，功率最大支持15kW，对于更大功率或电流输出，需要将多台相同型号仪器并机输出。

TH66000L系列支持以主机、从机模式并机，若多台仪器并机时，需将其中一台设定为主机，其余仪器均设定为从机，从而可通过主机控制所有从机，此时整个并机系统可看作单台仪器操作。

主从模式并机支持1台主机、最多15台单机，合计16台。

C. 数据记录功能、定时功能

在测试产品过程中，通常需要将产品测量参数实时记录，用于产品质量分析或测试结果回溯。

TH66000L系列内置的数据记录功能支持以时间间隔、设定记录数或定时方式，将仪器当前测量的电压、电流、功率、电阻等记录至缓存，并将测试结果自动保存至外接U盘上，保存文件格式为CSV。

定时功能支持以倒计时方式切断仪器输出/输入。

F. 内置函数发生器

TH66000L系列内置了真实函数发生器，应用于输出电压或输出电流。

仪器内置了正弦波、三角波、方波、梯形波等标准波形，可随时调用并输出。

仪器支持测试序列或任意信号发生器生成更复杂的函数信号，这些函数信号可分成99组序列，用于研发和产品的测试。生成的函数信号和序列可存储至U盘，方便调用。

G. 高级功能：列表测试

TH66000L系列高级功能支持列表测试，对于需要复杂的测试步骤，可通过列表测试序列进行。

列表测试支持源/载电压、源电流、载电流及时间设置，最多可设置99组测试序列，测试序列可生成任意波文件供函数信号发生器调用。

H. 高级功能：电池测试

TH66000L系列高级功能支持电池或超级电容测试，集成了2种测试方法。

1. 静态测试

静态测试放电过程以及容量

2. 动态测试

测试动态放电、动态测试，可测试电池动态特性

I. 高级功能：PV测试

TH66000L系列高级功能支持光伏PV测试功能，简易测试光伏面板PV功能。

简易PV测试相对简单，仅需设置Uoc(开路电压)、Isc(短路电流)、Umpp(最大功率点的电压)以及Impp(最大功率点的电流)。

加载运行后可载界面任意时刻改动光照值,即能得到对应的输出值。

J. 高级功能：MPPT最大功率点追踪测试

由于光伏简易PV测试功能过于简单，无法自动追踪光伏最大功率点，TH66000L系列提供了高级MPPT功能，可自动追踪光伏的最大功率点。

型号		TH6680L-120-05	TH6680L-240-10	TH6680L-360-15
额定输入	功率	0-5kW	0-10kW	0-15kW
	电压	0-80V	0-80V	0-80V
	电流	0-120A	0-240A	0-360A
	内阻	0.02-25Ω	0.01-13Ω	0.006-10Ω
设定分辨率	电压	10mV	10mV	10mV
	电流	0.1A	0.1A	0.1A
	功率	1W	1W	1W
	内阻	0.001Ω	0.001Ω	0.001Ω
读分辨率	电压	10mV	10mV	10mV
	电流	0.1A	0.1A	0.1A
	功率	1W	1W	1W
	内阻	0.001Ω	0.001Ω	0.001Ω
设定值精度 12月(25℃±5℃)	电压	≤0.1%FS	≤0.1%FS	≤0.1%FS
	电流	≤0.2%FS	≤0.2%FS	≤0.2%FS
	功率	≤1%FS	≤1%FS	≤1%FS
	内阻	≤最大阻值的1%±1%最大电流
读值精度 12月(25℃±5℃)	电压	≤0.2%FS	≤0.2%FS	≤0.2%FS
	电流	≤0.2%FS	≤0.2%FS	≤0.2%FS
	功率	≤1%FS	≤1%FS	≤1%FS
	内阻	≤最大阻值的1%±1%最大电流
纹波与噪声 (20Hz-2MHz)	差模电流	≤80mArms	≤160mArms	≤240mArms
远程感测补偿		≤0.5%FS
能量馈效率		≤93%
体积和重量	外壳尺寸 (WxHxD) mm	430×133×703.5
	整体尺寸 (WxHxD)mm	483×133×793.5
	重量（净重）	21.65kg	30.45kg	37.55kg
供电电源		342VAC-528VAC，44-66Hz

型号		TH66200L-70-05	TH66200L-140-10	TH66200L-210-15
额定输入（负载模式）	功率	0-5kW	0-10kW	0-15kW
	电压	0-200V	0-200V	0-200V
	电流	0-70A	0-140A	0-210A
	内阻	0.1-150Ω	0.05-75Ω	0.033-50Ω
设定分辨率	电压	10mV	10mV	10mV
	电流	0.01A	0.01A	0.01A
	功率	1W	1W	1W
	内阻	0.01Ω	0.01Ω	0.01Ω
读分辨率	电压	10mV	10mV	10mV
	电流	0.01A	0.01A	0.01A
	功率	1W	1W	1W
	内阻	0.0001Ω	0.0001Ω	0.0001Ω
设定值精度 12月(25℃±5℃)	电压	≤0.1% FS	≤0.1% FS	≤0.1% FS
	电流	≤0.2% FS	≤0.2% FS	≤0.2% FS
	功率	≤1% FS	≤1% FS	≤1% FS
	内阻	≤最大阻值的1%±1%最大电流
读值精度 12月(25℃±5℃)	电压	≤0.1% FS	≤0.1% FS	≤0.1% FS
	电流	≤0.2% FS	≤0.2% FS	≤0.2% FS
	功率	≤1% FS	≤1% FS	≤1% FS
	内阻	≤最大阻值的1%±1%最大电流
纹波与噪声 (20Hz-2MHz)	差模电压	≤320mVp-p and 45mVrms	≤320mVp-p and 45mVrms	≤320mVp-p and 45mVrms
纹波与噪声 (20Hz-2MHz)	差模电流	≤22mArms	≤44mArms	≤66mArms
动态恢复时间 (50%-100%负载)		≤1.5ms
远程感测补偿		≤5% FS
能量馈效率		≤93%
体积和重量	外壳尺寸(WxHxD)mm	430×133×703.5
	整体尺寸(WxHxD)mm	483×133×793.5
	重量（净重）	21.65kg	30.45kg	37.55kg
供电电源		342VAC-528VAC，44-66Hz

型号		TH66360L-40-05	TH66360L-80-10	TH66360L-120-15
额定输入（负载模式）	功率	0-5kW	0-10kW	0-15kW
	电压	0-360V	0-360V	0-360V
	电流	0-40A	0-80A	0-120A
	内阻	0.3-520Ω	0.15-260Ω	0.1-180Ω
	功率	≤0.05% FS	≤0.05% FS	≤0.05% FS
设定分辨率	电压	10mV	10mV	10mV
	电流	0.01A	0.01A	0.01A
	功率	1W	1W	1W
	内阻	0.01Ω	0.01Ω	0.01Ω
读分辨率	电压	10mV	10mV	10mV
	电流	0.01A	0.01A	0.01A
	功率	1W	1W	1W
	内阻	0.0001Ω	0.0001Ω	0.0001Ω
设定值精度 12月(25℃±5℃)	电压	≤0.1% FS	≤0.1% FS	≤0.1% FS
	电流	≤0.2% FS	≤0.2% FS	≤0.2% FS
	功率	≤1% FS	≤1% FS	≤1% FS
	内阻	≤最大阻值的1%±1%最大电流
读值精度 12月(25℃±5℃)	电压	≤0.1% FS	≤0.1% FS	≤0.1% FS
	电流	≤0.2% FS	≤0.2% FS	≤0.2% FS
	功率	≤1% FS	≤1% FS	≤1% FS
	内阻	≤最大阻值的1%±1%最大电流
纹波与噪声 (20Hz-2MHz)	差模电压	≤320mVp-p and 55mVrms	≤320mVp-p and 55mVrms	≤320mVp-p and 55mVrms
纹波与噪声 (20Hz-2MHz)	差模电流	≤18mArms	≤35mArms	≤50mArms
动态恢复时间 (50%-100%负载)		≤1.5ms（恢复到100mv以内的）
远程感测补偿		≤5% FS
能量馈效率		≤93%
体积和重量	外壳尺寸(WxHxD)mm	430×133×703.5
	整体尺寸(WxHxD)mm	483×133×793.5
	重量（净重）	21.65kg	30.45kg	37.55kg
供电电源		342VAC-528VAC，44-66Hz

型号		TH66500L-30-05	TH66500L-60-10	TH66500L-90-15
额定输入（负载模式）	功率	0-5kW	0-10kW	0-15kW
	电压	0-500V	0-500V	0-200V
	电流	0-30A	0-60A	0-90A
	内阻	0.5-1000Ω	0.25-500Ω	0.16-340Ω
设定分辨率	电压	10mV	10mV	10mV
	电流	0.01A	0.01A	0.01A
	功率	1W	1W	1W
	内阻	0.01Ω	0.01Ω	0.01Ω
读分辨率	电压	10mV	10mV	10mV
	电流	0.01A	0.01A	0.01A
	功率	1W	1W	1W
	内阻	0.0001Ω	0.0001Ω	0.0001Ω
设定值精度 12月(25℃±5℃)	电压	≤0.1% FS	≤0.1% FS	≤0.1% FS
	电流	≤0.2% FS	≤0.2% FS	≤0.2% FS
	功率	≤1% FS	≤1% FS	≤1% FS
	内阻	≤最大阻值的1%±1%最大电流
读值精度 12月(25℃±5℃)	电压	≤0.1% FS	≤0.1% FS	≤0.1% FS
	电流	≤0.2% FS	≤0.2% FS	≤0.2% FS
	功率	≤1% FS	≤1% FS	≤1% FS
	内阻	≤最大阻值的1%±1%最大电流
纹波与噪声 (20Hz-2MHz)	差模电压	≤350mVp-p and 70mVrms	≤350mVp-p and 70mVrms	≤350mVp-p and 70mVrms
纹波与噪声 (20Hz-2MHz)	差模电流	≤16mArms	≤32mArms	≤48mArms
动态恢复时间 (50%-100%负载)		≤1.5ms
远程感测补偿		≤5%
能量馈效率		≤93%
体积和重量	外壳尺寸(WxHxD)mm	430×133×703.5
	整体尺寸(WxHxD)mm	483×133×793.5
	重量（净重）	21.65kg	30.45kg	37.55kg
供电电源		342VAC-528VAC，44-66Hz
