用途场景
规格参数

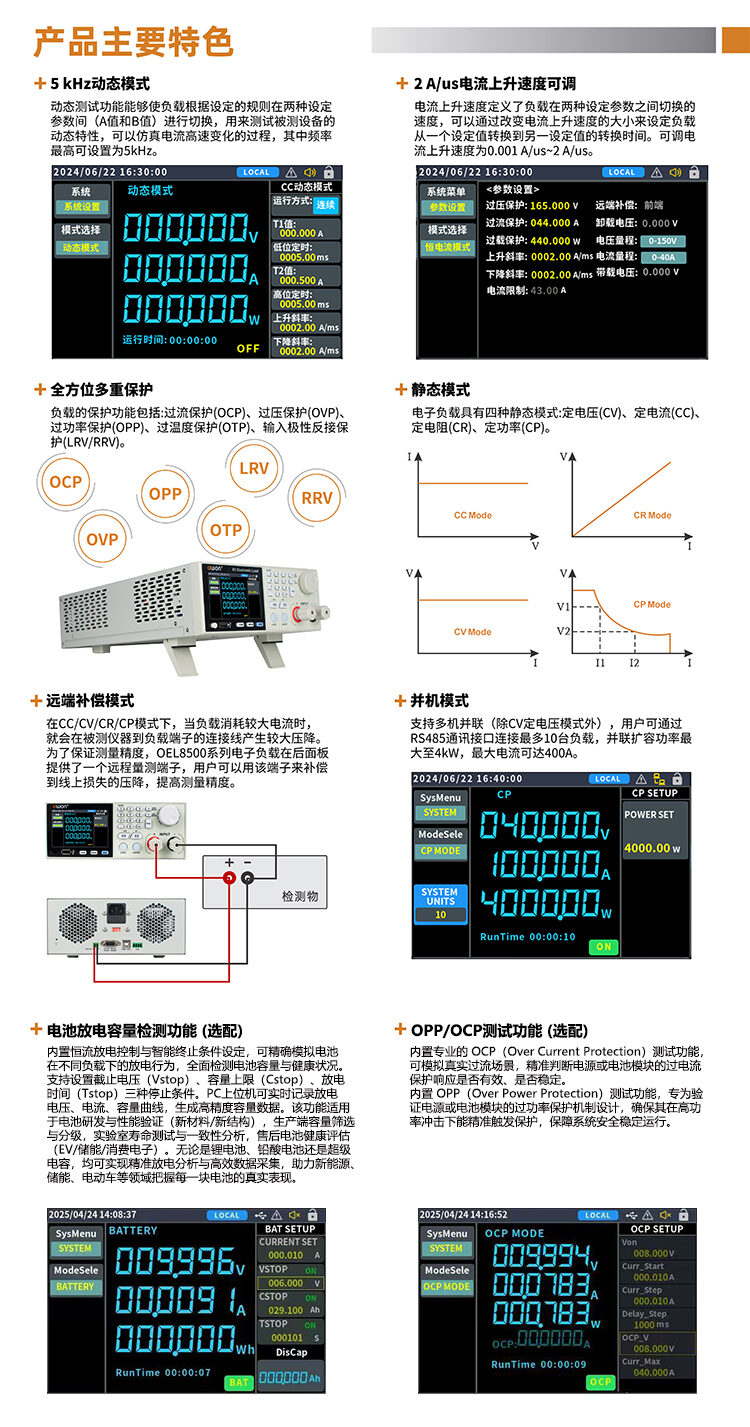

产品亮点
- 高达5kHz动态模式
- 1mV/0.1mA回读分辨率
- 过电压、过电流、过功率、过热、防反接等多种保护
- 四种静态模式:定电压、定电流、定电阻、定功率
- 支持CC动态模式和短路模拟
- 可调电流上升速度0.001 A/us~2 A/us
- 支持多机并联（除CV定电压模式外）．通过RS485通讯．可扩展10台．并联扩容到4kW
- RS232，支持SCPI协议, USB Device接口，支持上位机通信
- 支持电池放电测试，OCP测试，OPP测试功能（选配)
- 1/2 2U，标准机柜尺寸
- 3.9英寸TFT液晶显示屏，可同时显示多个参数和状态

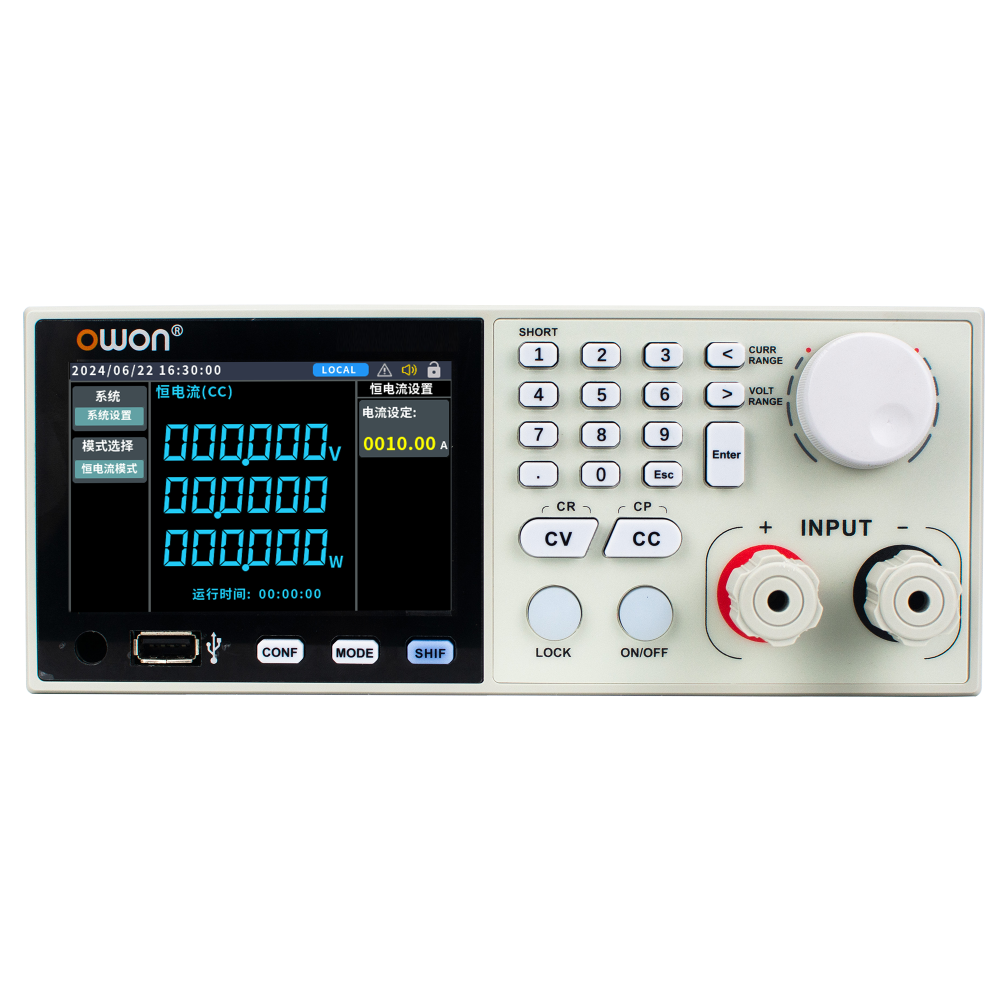

产品介绍
技术参数
|
型号 |
OEL8513 |
OEL8512 |
OEL8512B |
OEL8512C |
OEL8511 |
OEL8511B |
OEL8511C |
|
|
输入 |
电压 |
0-150V |
0-150V |
0-300V |
0-600V |
0-150V |
0-300V |
0-600V |
|
电流 |
0-40A |
0-20A |
||||||
|
功率 |
500W |
400W |
200W |
|||||
|
最小操作电压 |
1.1V@40A |
0.8V@20A |
||||||
|
量程（CV） |
0-150V |
0-150V |
0-300V |
0-600V |
0-150V |
0-300V |
0-600V |
|
|
分辨率 CV） |
1mV |
1mV |
||||||
|
量程(CC) |
0-40A |
0-20A |
||||||
|
分辨率 (CC) |
1mA |
1mA |
||||||
|
量程 (CR) |
0.05Ω - 7.5kΩ |
0.05Ω - 7.5kΩ |
||||||
|
量程 (CP) |
500W |
400W |
400W |
|||||
|
分辨率 (CP) |
10mW |
10mW |
||||||
|
动态模式 |
||||||||
|
T1&T2 |
0.1ms-50s |
0.1ms-50s |
||||||
|
上升/下降斜率 |
0.01A/ms-2000A/ms |
0.01A/ms-2000A/ms |
||||||
|
最小上升时间 |
20us |
20us |
||||||
|
电压回读值 |
0-150V |
0-150V |
0-300V |
0-600V |
0-150V |
0-300V |
0-600V |
|
|
电压回读分辨率 |
1mV |
|||||||
|
电流回读值 |
0-40A |
0-20A |
||||||
|
电流回读分辨率 |
0.1mA |
0.1mA |
||||||
|
功率回读值 |
0-500W |
0-400W |
0-200W |
|||||
|
功率回读分辨率 |
10mW |
10mW |
||||||
|
短路 |
CC mode, CV mode, CR mode |
|||||||
|
保护功能 |
OV, OCP, OTP, OPP |
|||||||
|
通信接口 |
RS-232 support SCPI |
|||||||
|
选配测量功能 |
支持电池放电容量测试，OCP,OPP测试，该功能为选配，仅带-T后缀产品型号 (订货号OEL-T1) |
|||||||
|
耐压 |
500VDC, 1mA (输出对大地)；1.5kVAC, 5mA (输入对大地) |
|||||||
|
输入电压 |
110V ±10% or 220V ±10%;50Hz/60Hz |
|||||||
|
尺寸 (L*W*H) |
375mm*215mm*88mm |
|||||||
|
重量 (kg） |
5 (主机) |
4.2（主机） |
||||||
标配附件
电源线
保险丝
产品说明书
把手（选配）
RS232(选配)

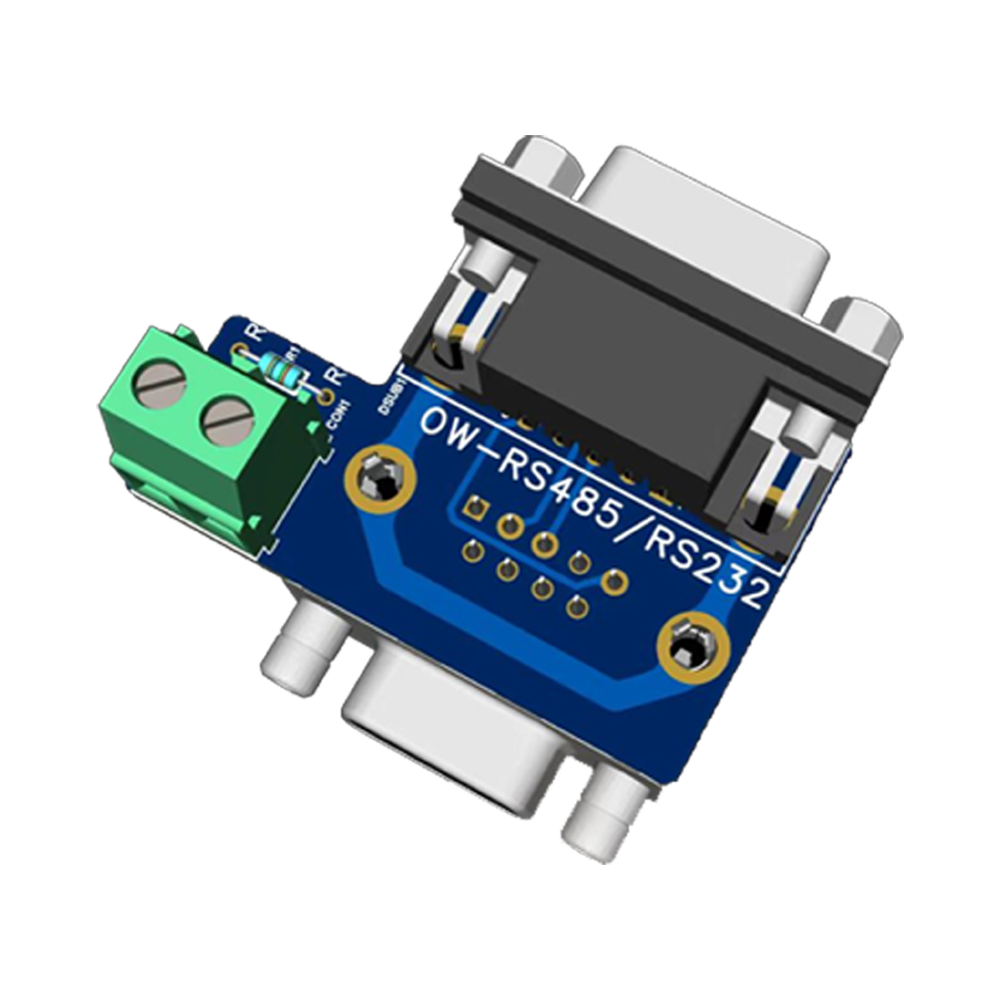

D89引脚转换板(选配)
20A测试线(选配)
