用途场景
规格型号价格
| 型号 | 规格/配置 | 单位 | 价格 | 批发价 | 备注 |
|---|---|---|---|---|---|
| 6310A Series | 可编程直流电子负载 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 6312A | 双负载模块机框 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 6314A | 四个负载模块机框 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 63101A | 电子负载模块 80V/40A/200W | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 63102A | 电子负载模块 80V/20A/100W x 2 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 63103A | 电子负载模块 80V/60A/300W | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 63105A | 电子负载模块 500V/10A/300W | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 63106A | 电子负载模块 80V/120A/600W | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 63107A | 电子负载模块 80V/5A & 40A/30W & 250W | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 63108A | 电子负载模块 500V/20A/600W | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 63112A | 电子负载模块 80V/240A/1200W | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 63123A | 电子负载模块 120V/70A/350W | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| A631000 | 6314A与6312A用GPIB控制适配卡 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| A631001 | 远程遥控器 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| A631003 | 6314A与6312A用USB控制适配卡 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| A631005 | 6310A/6330A系列用电脑图形化操作介面 Softpanel | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| A631006 | Rack Mounting Kit for Model 6312A Mainframe | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| A631007 | Rack Mounting Kit for Model 6314A Mainframe | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| A800042 | 测试治具盒 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 63110A | 电子负载模组 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 63113A | 电子负载模组 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 63115A | 电子负载模组 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
规格参数
产品特色
- 最大功率：200W、100W×2（双通道）、30W&250W、300W、350W、600W、1,200W
- 电压操作范围：0 ~ 600V
- 与6310具备高度兼容性
- 同一机框可达 8 通道，适合多输出切换式电源供应器测试
- 高达1,200W的负载模块可满足大电流、大功率应用需求
- 可同步执行多组电子负载模块的应用
- 定电流、定电阻、定电压及定功率操作模式
- 动态负载操作频率可达20kHz
- 高速负载电流变化率，负载上升/下降变化率为0.32mA/μs ~ 10A/μs
- 低输入阻抗，低电压时亦具有大电流拉载能力（63123A：0.6V@70A）
- 可仿真电源负载瞬时反应并实时量测输出
- 使用者可透过前面板编辑100组测试参数及状态储存
- 可根据测试参数之设定规格高/低限制，自动判定测试结果是否有超出设定规格
- 数字I/O控制
- 多段式16-bit高精密电压、电流量测线路
- 过电流（OCP）测试功能
- 遥控测试功能
- 短路测试
- 开机自我检测功能
- 保护功能：过功率、过电流、过温度保护及过电压、正负极反向告警
- RS-232、USB（选购）、GPIB（选购）控制接口
产品介绍

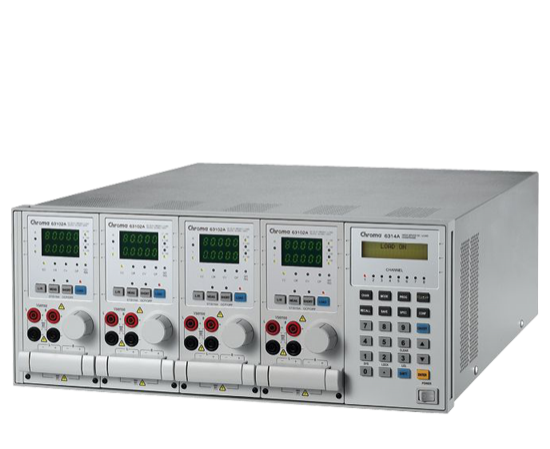

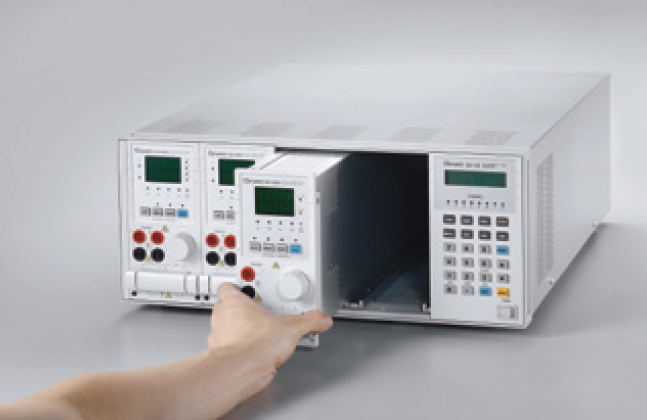

Chroma 6310A系列可编程直流电子负载主要应用于多路或单路输出的AC/DC电源、多路或单路的 DC/DC输出变换器、充电器及电源类电子组件性能测试，对工程师在设计研发、生产线测试及品保的产品检测作业上提供快速有效的测试方案。6310A系列采模块化设计，用户可将选购之不同负载功率的模块放进系统主机框，透过前控制板的键盘、RS232C、USB与GPIB标准接口来控制。
6310A系列电子负载目前提供12款负载模块， 功率从20W到1200W不等；电流可从0.5mA到240A；电压量测可从0.5mV到600V。每个模块采隔离与地浮接方式，避免造成短路回路，每一负载模块均具有两段式电流和电压量测文件，主/ 从接口的设计可同步执行多组电子负载模块拉载的应用，此负载可在恒流、恒压、额定功率与定值电阻工作模式下操作。
6310A系列可仿真各种动态负载状态，用户透过编辑负载电压、负载电流、负载的上升/下降率、电流准位、持续时间等参数来编辑负载波形，测试参数及状态的储存功能多达100组，系统可根据自动测试需求，随时从仪器内的储存单元EEPROM中呼叫出来使用。
6310A系列中每一负载模块皆采多段式16-bit高精密电压电流量测线路，用户可透过前控制板简易操作的键盘测量及调整在线电压或仿真短路测试。此外，6310A系列也专为自动化生产线设计可选购配件的遥控器。
6310A系列具有自我诊断系统设计，可自行维护仪器的日常使用，6310A系列还具有过功率、过电流、过温度保护及过电压、正负极反向告警功能，可大幅提高产品可靠性，是工程测试及自动测试系统集成得以信赖的产品。
负载仿真应用
6310A的负载模块可以在恒流、恒压、额定功率及定值电阻的工作模式下操作，因此可以满足各种不同研发及生产测试应用，例如：将负载设定在恒压模式下，可以调整其输出电压，以确保在设定的输出电压下电流的准确性。
▲ 恒流模式
▲ 定值电阻模式
▲ 恒压模式
▲ 额定功率模式
每个负载模块皆采用电流死循环反馈回路设计，并与所有并联的功率MOSFET高精度的负载控制，负载电流飘移不超过0.1% +（0.1%×满刻度），因运用了目前先进FET技术，因此输入端阻抗可以降至极低，即使在负载模块输入端电压很低的情况下，也可以提供相对应的负载电流。例如：63123A在输入端电压为0.6V时，即可提供70A的负载电流。非常适合应用于3.3V的低电压电源测试。
6310A负载模块利用光电耦合器的隔离功能，使每个负载模块间完全独立，用户可透过6310A主从控制功能来控制这些彼此间相互独立的多个负载模块，来测试多路输出电源或大功率电源。

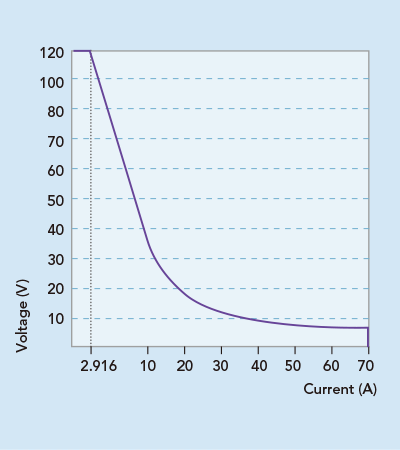

▲ Chroma 63123A输入特性

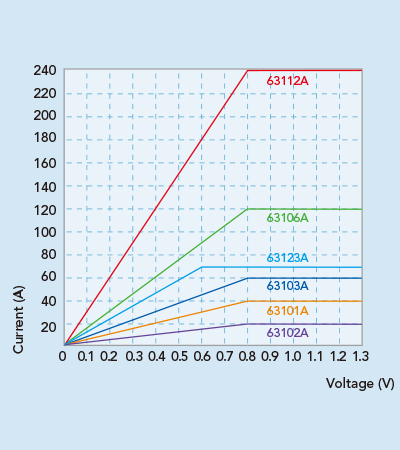

▲ 低电压特性（Typical）
Chroma 63101A/63102A/63103A/63106A/63112A/63123A
注：所有规格均保证在25℃的操作环温下。
注：特性曲线仅适用稳态情况下。
动态负载及控制
现代电子设备运转过程中都具有高速的调整速率，因此供电设备也必需具备较高的瞬时和动态反应特性，为了满足这些测试应用需求，6310A提供高速的可编程动态负载特性仿真功能，右图可说明6310A的可编程参数。
由于负载变化率是可编程的，使得仿真负载瞬时变化的要求在实际应用中成为可能。6310A内部波形产生器可产生的最大负载变化率为10A/μs，高速动态负载仿真可达20kHz。因为采用了遥控负载检测控制回路，确保负载在连续变化的波形中，能使失真度降到最低。
多通道控制
6314A/6312A主控制模块单元都具有标准配备的RS-232C控制接口及选配的GPIB、USB控制接口，在自动测试系统的应用环境中，用户可透过这些控制接口进行数据传输，控制负载模块测试。

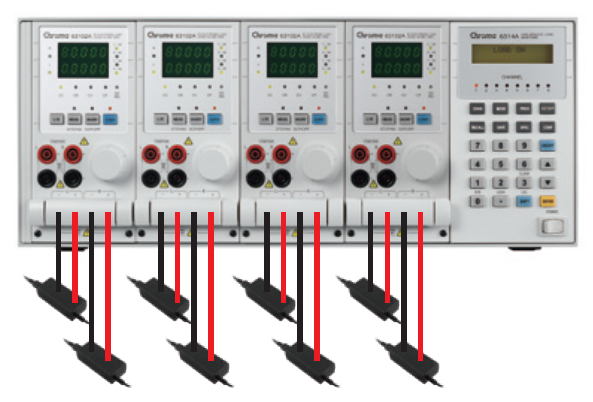

此外，6310A的控制功能，藉由机框控制多组负载，可针对单一输出的A/D或D/D转换器测试，最多一次可同时测8颗，提供更有效、更快速的测试方案。
有效的量测
每个6310A系列的负载模块都具备16位精密A/D转换器，量测电压精准度可达0.025%+（0.015%×满刻度）*，除电压、电流的量测外，6310A亦提供功率的量测，藉由此功率量测，用户可节省许多功率计算的时间。因机器内部有内建负载电流检测反馈回路，使得量测电流精准度可达0.04%+（0.04%×满刻度）*。此外，亦可模拟短路测试，所有量测电路皆采用负反馈放大器线路设计，可消除测量过程中因电压降低所引起的误差，用户可根据实际测试情况选择电压、电流的测试文件位。
*注：限型号63123A

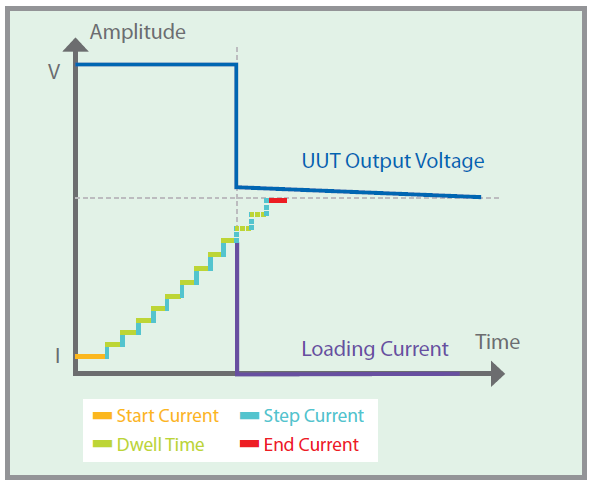

自动快速的过电流保护测试（OCP TEST）
现今的切换式电源供应器皆提供OCP功能，在生产在线亦需针对此功能做额外测试，新款6310A系列也特此新增OCP测试功能，提供用户简易快速的测试方案。
用户可在外框上选择欲进行OCP测试的通道，透过内建OCP程序设定初始电流、截止电流、步阶电流及每一阶电流的持续时间等参数进行测试，6310A系列可自动撷取OCP点，藉由这项自动快速的功能，用户可于设计验证与生产线系统上节省许多验证时间。
时间量测功能
6310A系列包含时间量测功能设计，量测范围为1毫秒–86,400秒。此精准的时间量测特性可应用在电池放电测试、超电容的放电时间与其他相似应用上。用户需在进行电池放电测试时设定终止拉载电压与停止拉载时间。
例如：按下Load ON键时，6310A的内部定时器会自动开始计数，直到电池电压降至所设定的终止电压，定时器即停止计数，如右图所示。

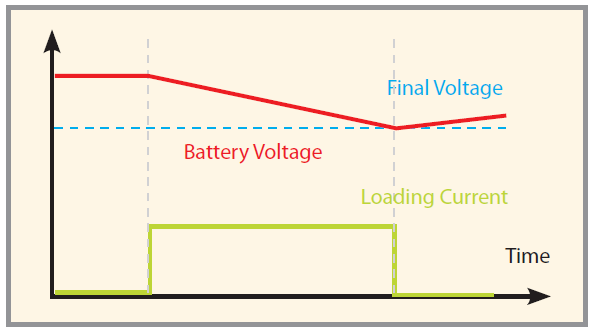

▲ 电池放电测试

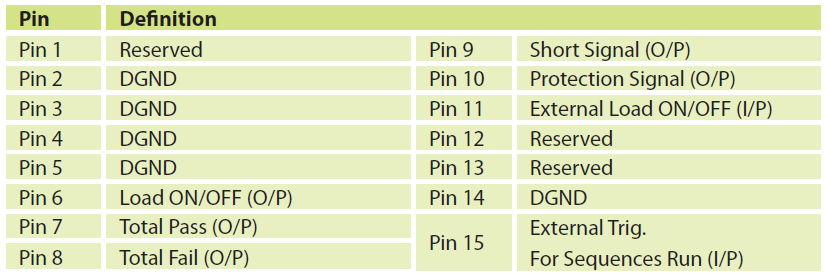

数字I/O控制
数字I/O控制接口在自动测试系统的应用环境中，可藉由I/O信号进行简易操作与判定。例如：透过I/O信号可启动负载、启动OCP测试、启动时序测试、取得负载状态信号等。

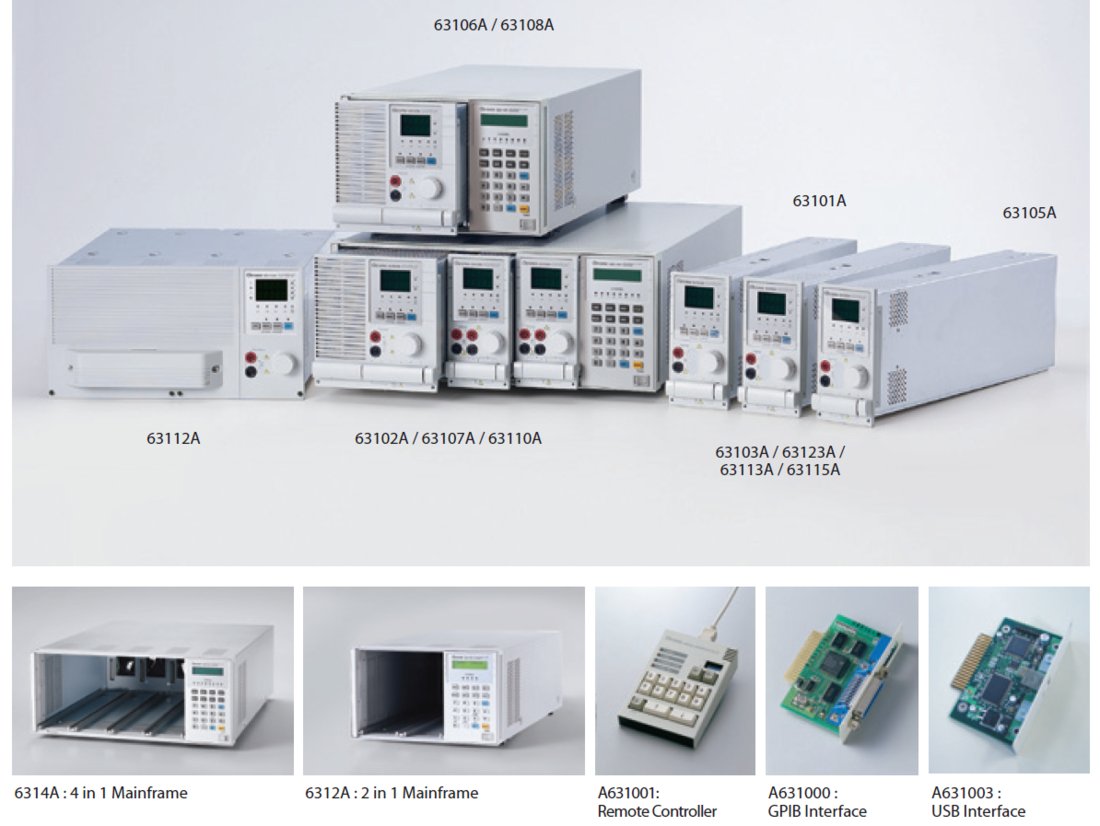

6310A 可编程直流电子负载全系列机种
型号规格
| 型号 | 规格说明 |
|---|---|
| 6310A Series | 可编程直流电子负载 |
| 6312A | 双负载模块机框 |
| 6314A | 四个负载模块机框 |
| 63101A | 电子负载模块 80V/40A/200W |
| 63102A | 电子负载模块 80V/20A/100W x 2 |
| 63103A | 电子负载模块 80V/60A/300W |
| 63105A | 电子负载模块 500V/10A/300W |
| 63106A | 电子负载模块 80V/120A/600W |
| 63107A | 电子负载模块 80V/5A & 40A/30W & 250W |
| 63108A | 电子负载模块 500V/20A/600W |
| 63112A | 电子负载模块 80V/240A/1200W |
| 63123A | 电子负载模块 120V/70A/350W |
| A631000 | 6314A与6312A用GPIB控制适配卡 |
| A631001 | 远程遥控器 |
| A631003 | 6314A与6312A用USB控制适配卡 |
| A631005 | 6310A/6330A系列用电脑图形化操作介面 Softpanel |
| A631006 | Rack Mounting Kit for Model 6312A Mainframe |
| A631007 | Rack Mounting Kit for Model 6314A Mainframe |
| A800042 | 测试治具盒 |
| 63110A | 电子负载模组 |
| 63113A | 电子负载模组 |
| 63115A | 电子负载模组 |
