规格型号价格
规格参数
产品简介
UTL8200+系列电子负载配有2.8英寸液晶显示屏，操作方便简洁，外观时尚大方，运行稳定，支持双通道完全独立测试，拥有较宽的功率测量范围，测试分辨率最高可达1mV/1mA，具备丰富的测试功能与模式，同时标配 RS-232C 通信接口，灵活满足各种现场测试条件，实现与自动化生产线、自动测试系统(ATS)无缝连接。

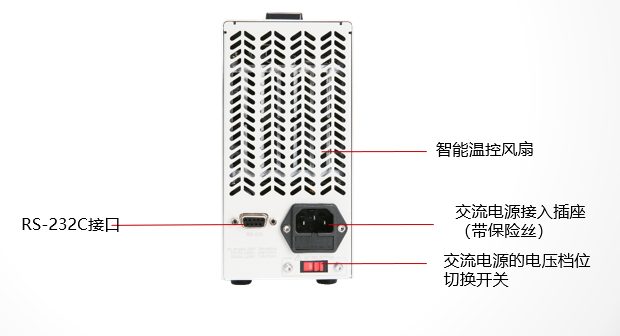

RS-232C通信接口，智能温控风扇，断电记忆功能
-标配RS-232C接口：配套上位机软件，实现远程操作
-智能温控风扇：有效降低噪声有助于防止仪器过热
-断电记忆：再次上电恢复上次保存的设置值

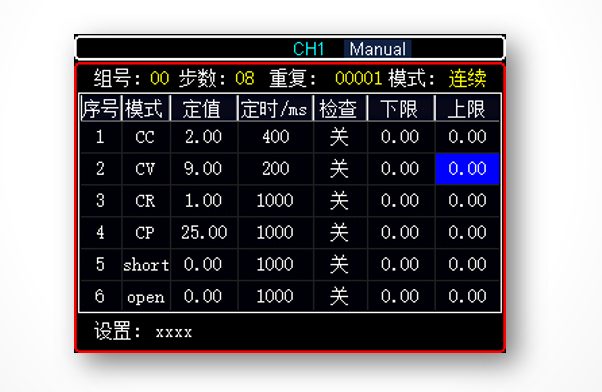

列表模式
支持自动测试（设置自启电压）、快速卸载。

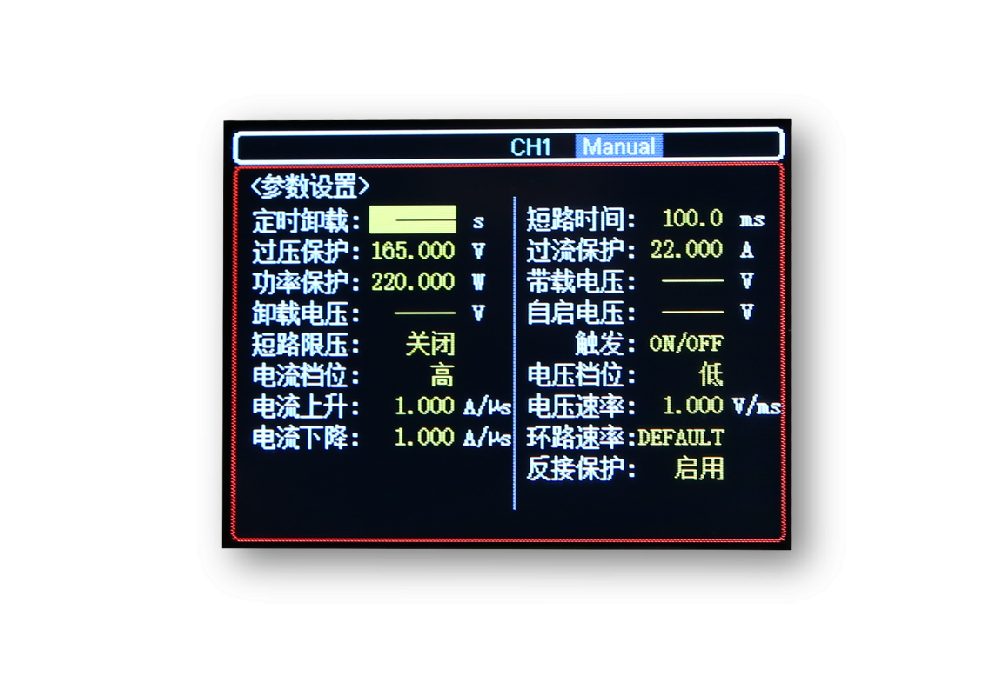

多种保护功能
过电压、低电压、过电流、过功率 、过热、反接报警等多种保护 。

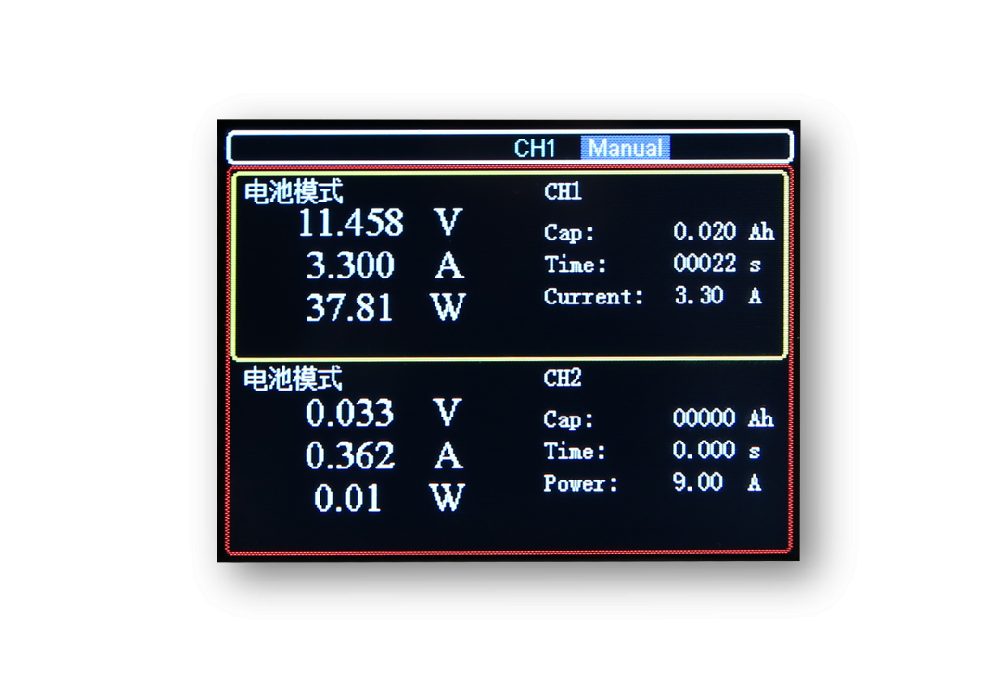

多模式电池放电测试
CC/CR/CP三种电池测试模式
检测电池容量

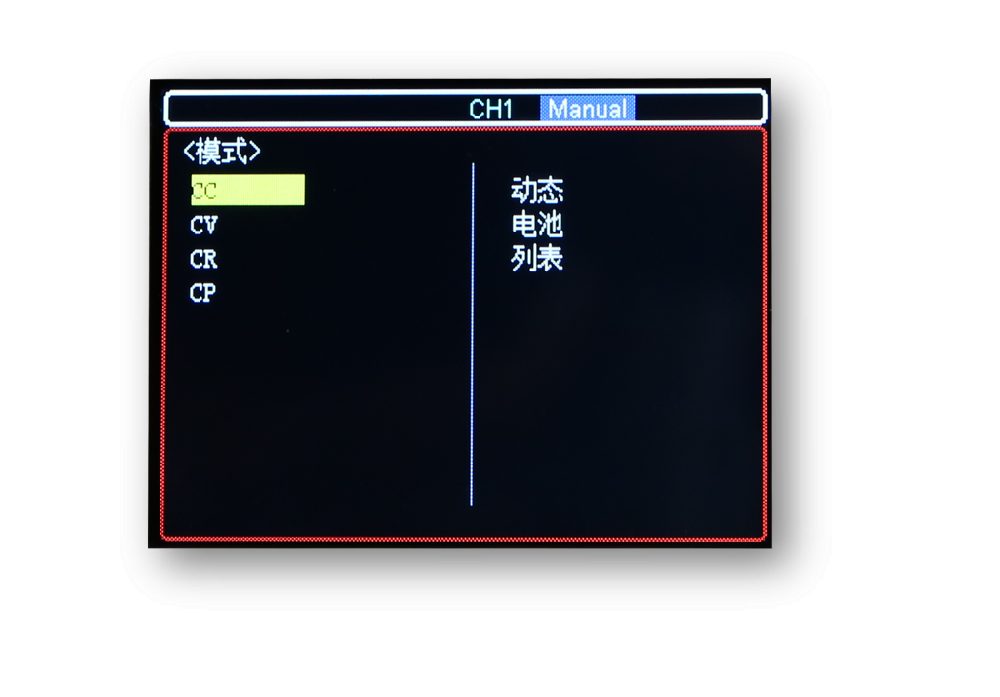

内置7种测试模式
7种工作模式：CC/CV/CR/CP/动态/列表/电池

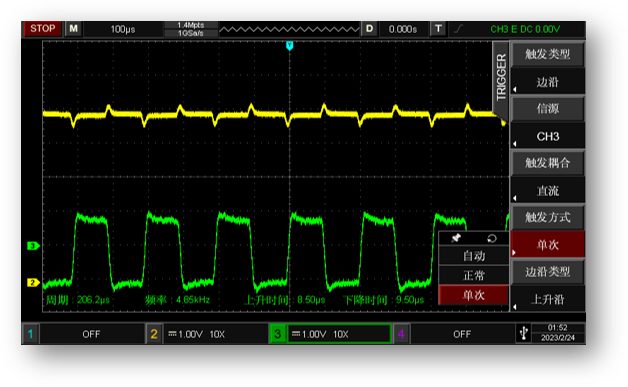

高达5kHz动态电流带载模式
三种动态模式运行方式：
-连续模式：在设定的高/低位值之间自动切换；
-脉冲模式：低位参数带载进行触发会切换到高位，维持设定时间后返回低位；
-翻转模式：每进行一次触发，会在高位值和低位值之间进行一次切换，无需定时。

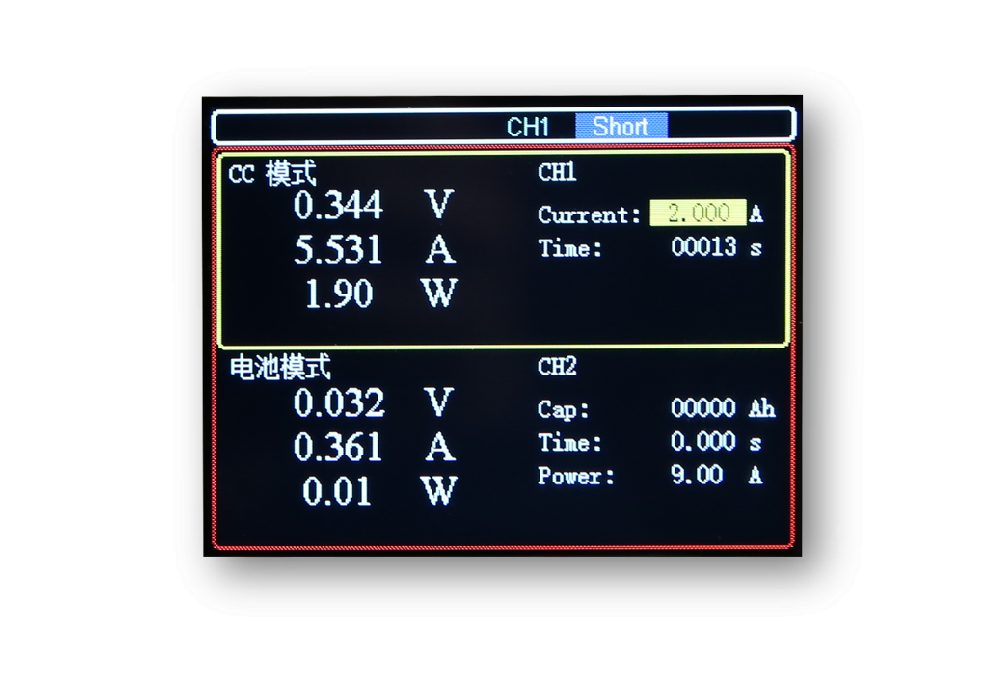

独立的短路测试功能
在CC/CV/CP/CR模式下，至少带压0.5V
按下shift键，再按右方向按键，即可开启短路测试模式

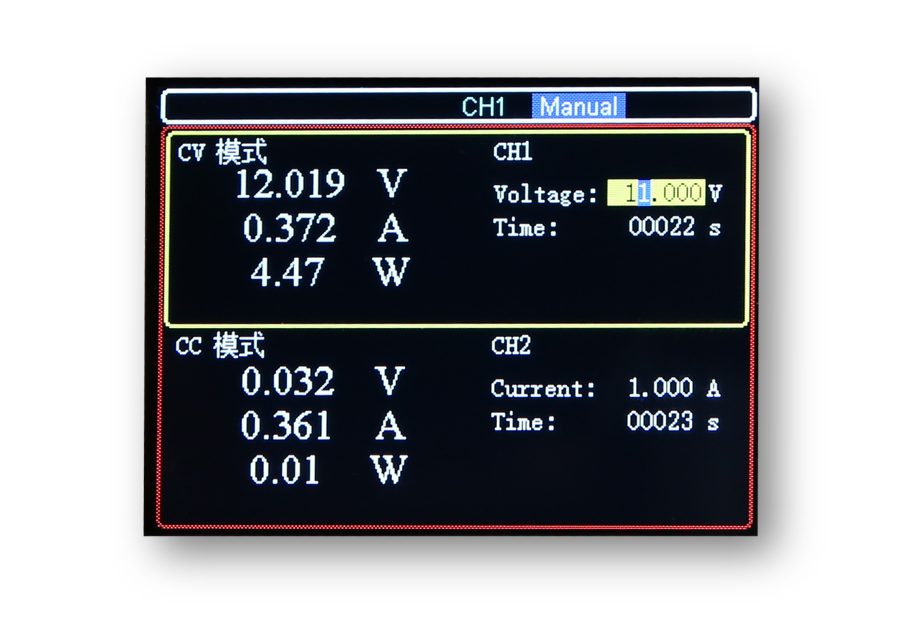

2.8英寸大屏幕LCD显示
测试分辨率：1mV/1mA
电压测试范围：0~150V
电流测试范围：0~40A （UTL8211+），0~20A （UTL8212+）
功率测试范围：0~400W （UTL8211+），0~200W（UTL8212+）
型号与技术参数
| 总功率 | 0~400W |
|---|---|
| 分辨率 | 1mV/1mA |
| 显示 | 2.8'' TFT LCD |
| 电压 | 0~150V |
| 电流 | 0~40A |
| 最高动态频率 | 5kHz |
| 电流斜率 | 0.4A/μs |
型号对比
| 型号 | 总功率 | 分辨率 | 显示 | 电压 | 电流 | 最高动态频率 | 电流斜率 | 纹波测试 | 机柜尺寸 |
|---|---|---|---|---|---|---|---|---|---|
| UTL8212+ | 0-400W | 1mV/1mA | 2.8'' TFT LCD | 0-150V | 0-20A | 5kHz | 0.04A/mS~0.2A/μS | — | — |
| UTL8211+ | 0-400W | 1mV/1mA | 2.8'' TFT LCD | 0-150V | 0-40A | 5kHz | 0.08A/mS~0.4A/μS | — | — |
产品视频
UTL8200+系列产品视频
2CP模式
3CR-LED测试
4CR模式
5CV模式
6OCP模式
7OVP模式
8电池测试模式
9动态模式
10短路测试
11负载效应测试
12列表测试
13时间测量
14自动列表测试
15组合模式
常见问答
为何在官网下载的直流电子负载上位机软件不能连接？
1: 电脑系统蓝牙打开占用通讯串口
2: 上位机驱动没有安装成功
2: 上位机驱动没有安装成功
UTL8211+ 和 UTL 8511A+ 的设计概念是一样的吗？UTL8511A+ 是否会像 UTL8211+ 那样敏感地触发反接保护功能？
UTL8211+ 和 UTL 8511A+ 的设计概念是一样的，但UTL8511A+ 不会像 UTL8211+ 那样敏感地触发反接保护功能。
如何使用UTL8512A可编程直流电子负载输出恒定电压5V和5A进行持续时间10分钟进行带载？
UTL8512A可以尝试在列表模式功能下设定所检查的电压和电流，同时设定600000ms即为10分钟，并选择上下限范围设定进行测试带载，UTL8500+系列可以直接在自动列表模式下进行完成测试
什么是电子负载？
电子负载是模拟各类用电设备的负载特性，对电源、电池、充电器等供电设备的输出性能进行测试与验证，通过内部功率器件（如 MOS 管、晶闸管）主动吸收电能，并可精确控制吸收的电流、电压、功率等参数
电子负载远端补偿作用是什么？
作用是消除测试线缆与接触电阻带来的电压降误差，确保电子负载对被测电源的电压测量与控制精度。如：设置10V/5A，线阻0.05Ω*5A=0.25V 实际输出电压为10-0.25V=9.75V（未开启补偿）若开启补偿则为9.99V误差＜0.1%
电子负载的CC和CV模式用于测量电源的哪个工作模式？
电子负载CC用于测试电源的恒压模式，电子负载CV用于测试电源的恒流模式
