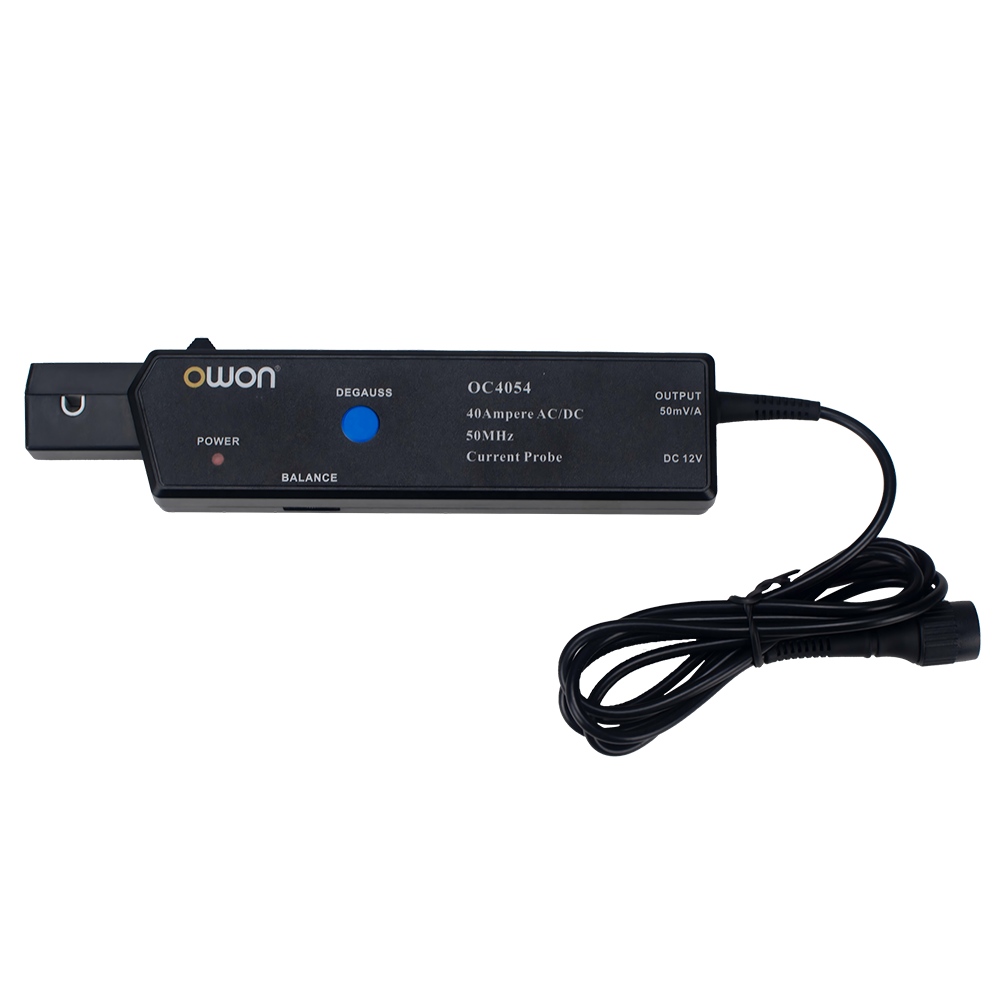

OC4000系列示波器电流探头

Name: OC4000系列示波器电流探头
Brand: owon 利利普
SKU: OC4022 / OC4052 / OC4024 / OC4054
Availability: InStock

型号：OC4022 / OC4052 / OC4024 / OC4054

分类国货精品 > owon > 数字示波器 > 示波器电流探头摘要产品亮点最大测试

🔧 我要报修 🧰 保养申请我要询价

用途场景

研发实验室研发、新产品开发、技术研究

生产生产线检测、工艺控制、制造过程监控

品控质量检验、来料检测、成品测试

合规认证计量检测、仪器校准、精度验证

教学实训教学实验、技能培训、实训演示

维修设备维修、故障诊断、维护保养

规格参数

产品亮点

最大测试峰值电流40A，最高带宽可达50MHz; + 测量精度高达±3%, 满足大部分测试需求 + 最大对地电压：400 V（DC + 峰值 AC） + 噪声：≤ 1 mVrms

技术参数

型号	OC4022	OC4052	OC4024			OC4054
带宽（-3dB）	25MHz	50MHz	25MHz			50MHz
上升时间	14ns	7ns	14ns			7ns
最大测量电流	20A（DC + peak AC）		40A（DC + peak AC）
电流转换比	100mV/A				50mV/A
精度	± 3%
最大测量脉冲电流	30A（Tp ≤10μs）			60A（Tp ≤10μs）
最大测量对地电压	400V（DC + peak AC）
噪声	≤ 1mVrms
线性度	±1%
延迟时间	20ns±1ns
电源适配器输出电压	DC12V，1A
电源适配器输入电源	AC100~240V，50~60Hz

❓ 常见问答 6 查看更多 →

问：如何用数字示波器测量小信号?比如音频放大器小信号，电源杂波等

答：

1.示波器的接地问题，示波器的机壳和探头的参考地线都是连接地线的，因此良好的接地是测量干扰的首要条件。
2.示波器参考地线引入的干扰问题，由于普通探头通常都有一段接地线，会与待测点构成一个类似环形天线的干扰路径，引入比较大的干扰，因此要尽量减少这一干扰，可以采用的方法是将探头帽拿掉，不使用探头上引出的地线，而直接使用探头尖端和探头内的地点接触待测点进行测量
3.使用差分测量的方法，消除共模噪声。

UPO6000N系列数字示波器

查看完整问答（FAQ宝典）→

问：模拟示波器和数字示波器的差异？

答：

模拟示波器主要采用电极板, 电子枪等模拟电路技术；数字示波器主要使用A/D等数字电路技术。
带宽不同: 受电子偏移速度影响，模拟示波器的带宽最高只能到几百兆赫兹，而数字示波带宽目前已经超过100GHz；
功能差异: 数字示波器除了可以稳定观测一些连续周期信号外，因为已经将波形数字化，可以实现波形的自动测量, 波形存储, 波形分析, 多种波形触发及远程控制等多种功能；
稳定性差异: 模拟示波器由于全是模拟器件，指标离散型与温漂影响更严重；
其他，其他如模拟示波器体积相对更大些；模拟示波器可实现实时捕获波形，数字示波器因处理会导致部分波形漏失，但随着ADC速度与处理算法的提升，数字示波器的波形捕获速率已可满足使用需求。
