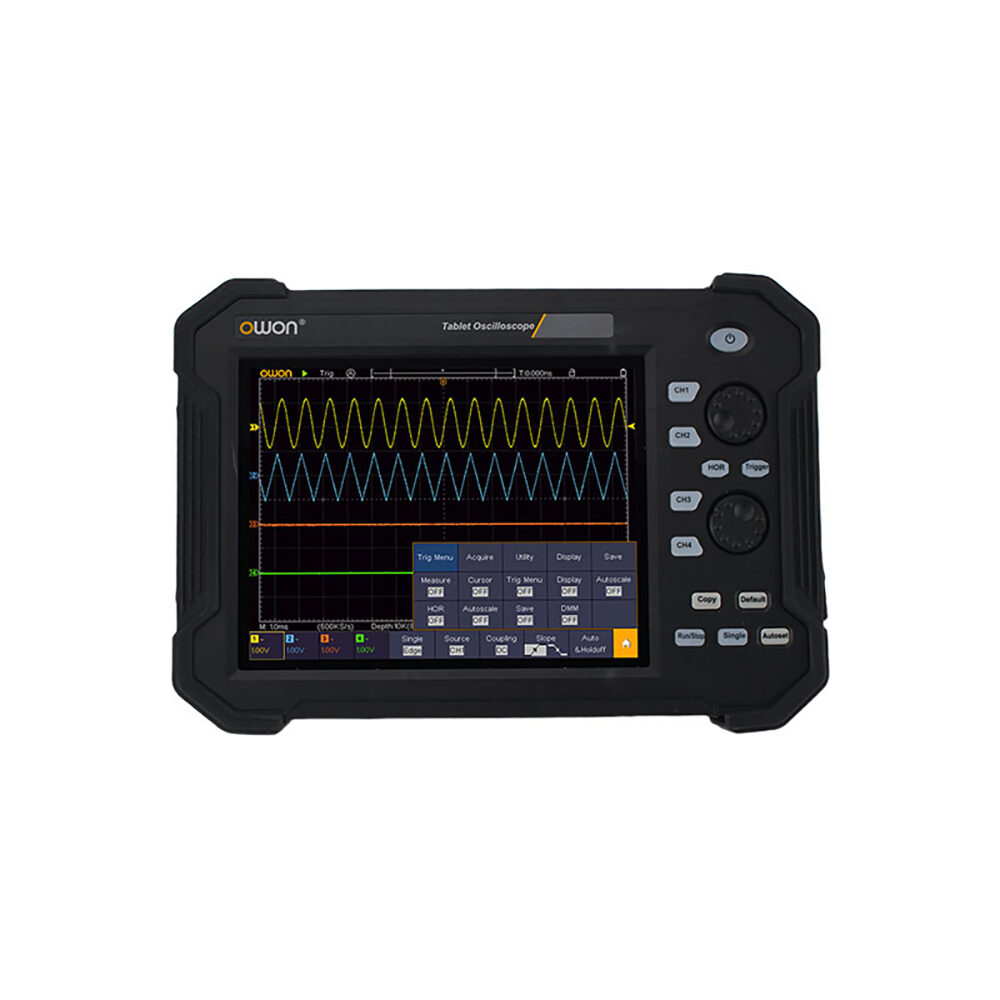

TAO3000系列4通道手持平板示波器

Name: TAO3000系列4通道手持平板示波器
Brand: owon 利利普
SKU: TAO3074 / TAO3104 / TAO3074A / TAO3104A
Availability: InStock

型号：TAO3074 / TAO3104 / TAO3074A / TAO3104A

分类国货精品 > owon > 数字示波器 > 平板示波器摘要小信号测试自动测量

🔧 我要报修 🧰 保养申请我要询价

用途场景

研发实验室研发、新产品开发、技术研究

生产生产线检测、工艺控制、制造过程监控

品控质量检验、来料检测、成品测试

合规认证计量检测、仪器校准、精度验证

教学实训教学实验、技能培训、实训演示

维修设备维修、故障诊断、维护保养

规格参数

产品亮点

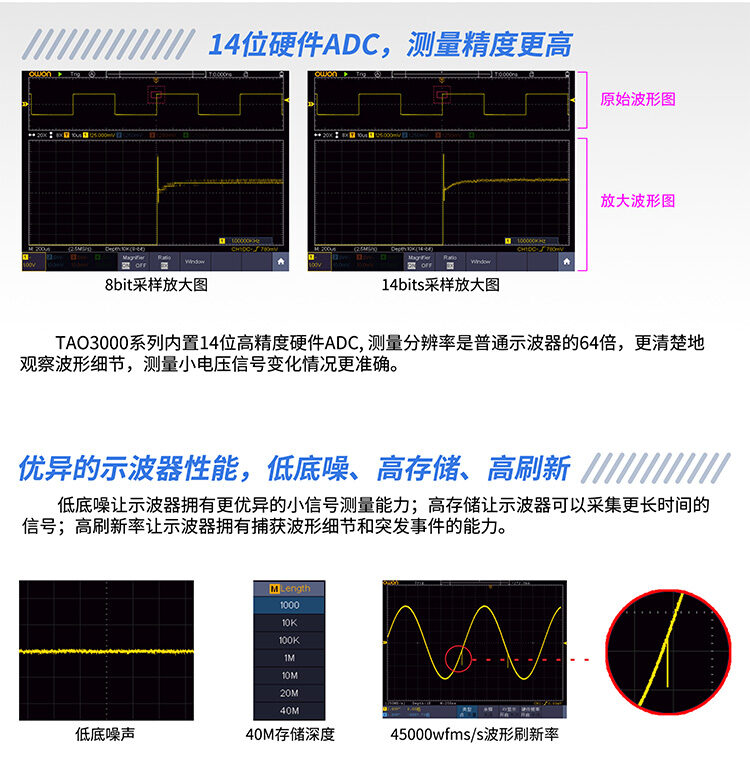

带宽70MHz/100MHz,实时采样率1GS/s + 最高14位高精度垂直分辨率 + 最高 40M 存储深度，45000 wfms/s 波形刷新率 + 低本地噪声，小信号测试更准确 + 8 英寸（800 x 600）多点触控液晶屏 + 支持SCPI、 LabVIEW + 多种高级触发和解码功能 + USB host, USB device,LAN,WIFI(选配)通信接口

产品介绍

TAO3000系列4通道手持平板示波器

技术参数

型号	TAO3074	TAO3104	TAO3074A	TAO3104A
带宽	70MHz	100MHz	70MHz	100MHz
采样率	1GS/s
垂直分辨率(A/D))	8 bits		8bits/12bits/14 bits
存储深度	40M
波形刷新率	45000 wfms/s
时基范围(s/div)	1ns/div - 1000s/div, step by 1 - 2 - 5
通道	4
显示	8英寸(800×600)TFT LCD，多点触控电容屏
输入阻抗	1MΩ±2%，与15pF±5pF并联
最大输入电压	1MΩ ≤ 300Vrms;
探头衰减系数	0.001X - 1000X, step by 1 - 2 - 5
输入耦合	DC, AC, GND
垂直灵敏度	1mV/div - 10V/div (at input)

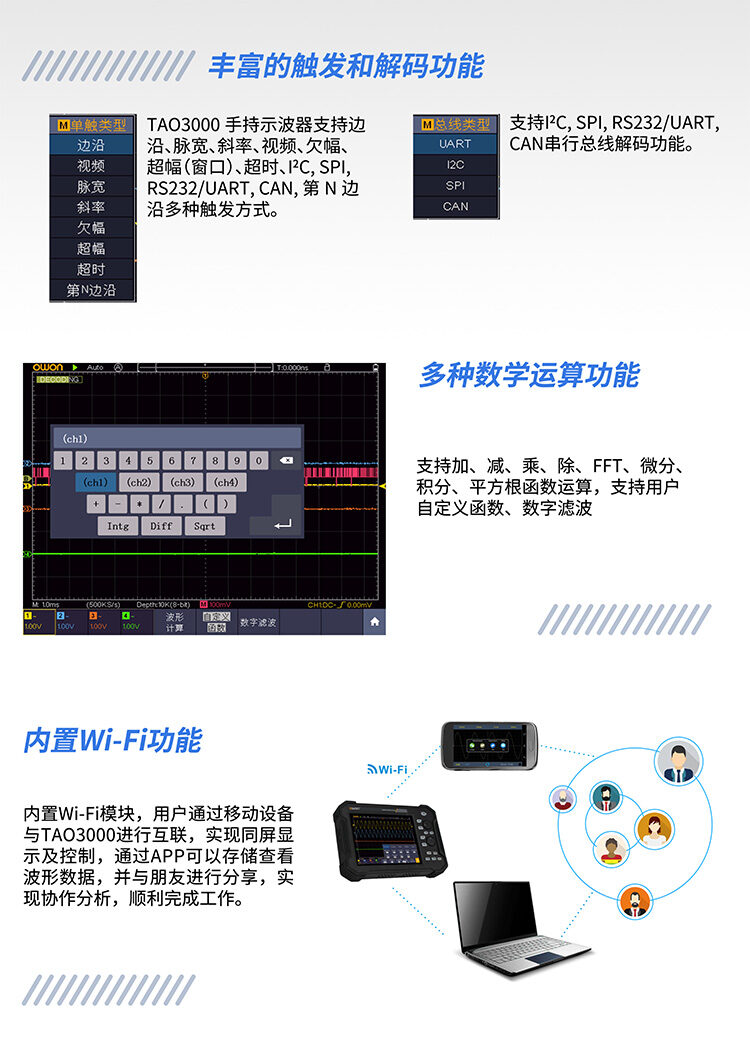

触发类型	边沿, 视频, 脉宽, 斜率, 欠幅（Runt）, 超幅（Windows Trigger）, Timeout, 第N边沿, 逻辑, I2C, SPI,UART(RS232), CAN ( 可选）
解码类型(可选)	I2C, SPI,UART(RS232), CAN
触发方式	自动, 正常, 单次
自动测量	峰-峰值、平均值、均方根值、周期均方根值、游标均方根值、频率、周期、工作周期、最大值、最小值、顶端值、底端值、幅度、过冲、预冲、上升时间、下降时间、相位、正脉冲、负脉宽、正占空比、负占空比、延迟A→B↓ 、延迟A→B↑ 、正脉冲个数、负脉冲个数、上升边沿个数、下降边沿个数
数学操作	＋, －, ×, ÷, FFT，自定义函数运算
存储波形	100组
通信	USB, Pass/Fail, LAN, WIFI（选配）
频率计	支持
电池	7.4V, 8000mAh，5小时操作
尺寸	270x191x48（mm）
重量（仪器不含配件）	约1.7公斤

标配附件

电源线
探极
探笔校正笔
驱动光盘
适配器
便携包( 选配）
BNC-SAM
支架
Micro USB数据线
产品说明书

❓ 常见问答 6 查看更多 →

问：如何用数字示波器测量小信号?比如音频放大器小信号，电源杂波等

答：

1.示波器的接地问题，示波器的机壳和探头的参考地线都是连接地线的，因此良好的接地是测量干扰的首要条件。
2.示波器参考地线引入的干扰问题，由于普通探头通常都有一段接地线，会与待测点构成一个类似环形天线的干扰路径，引入比较大的干扰，因此要尽量减少这一干扰，可以采用的方法是将探头帽拿掉，不使用探头上引出的地线，而直接使用探头尖端和探头内的地点接触待测点进行测量
3.使用差分测量的方法，消除共模噪声。

UPO6000N系列数字示波器

查看完整问答（FAQ宝典）→

问：模拟示波器和数字示波器的差异？

答：

模拟示波器主要采用电极板, 电子枪等模拟电路技术；数字示波器主要使用A/D等数字电路技术。
带宽不同: 受电子偏移速度影响，模拟示波器的带宽最高只能到几百兆赫兹，而数字示波带宽目前已经超过100GHz；
功能差异: 数字示波器除了可以稳定观测一些连续周期信号外，因为已经将波形数字化，可以实现波形的自动测量, 波形存储, 波形分析, 多种波形触发及远程控制等多种功能；
稳定性差异: 模拟示波器由于全是模拟器件，指标离散型与温漂影响更严重；
其他，其他如模拟示波器体积相对更大些；模拟示波器可实现实时捕获波形，数字示波器因处理会导致部分波形漏失，但随着ADC速度与处理算法的提升，数字示波器的波形捕获速率已可满足使用需求。
