产品亮点
- + 20MHz ~ 200MHz带宽
+ 2通道 - + 100MS/s ~ 1GS/s实时采样率

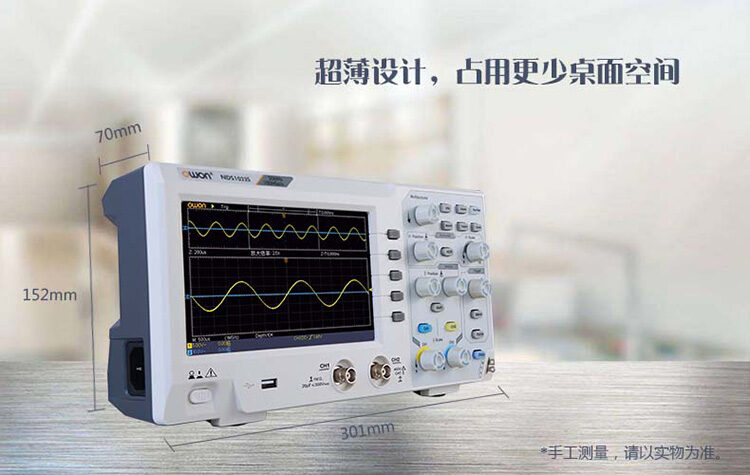

+ 超薄机身，占用更小的操作空间

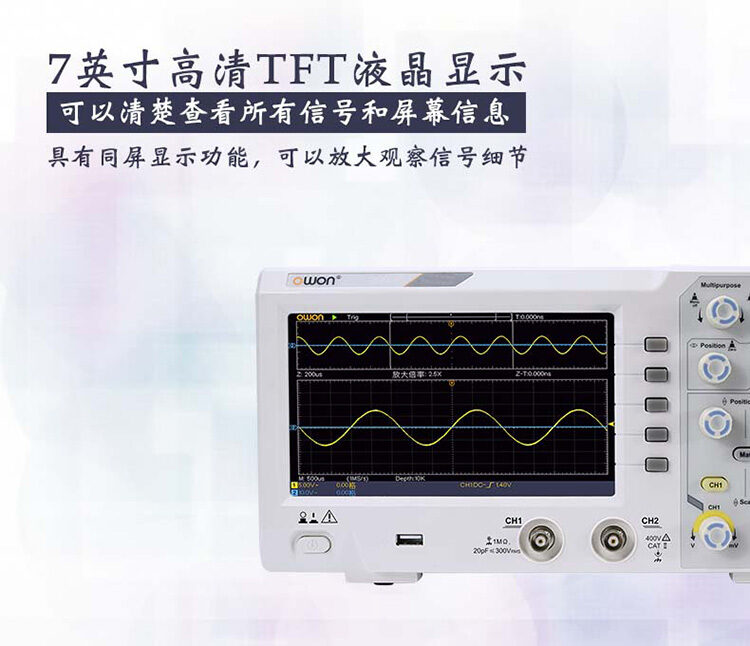

+ 7英寸（800 × 480 像素）高分辨率显示

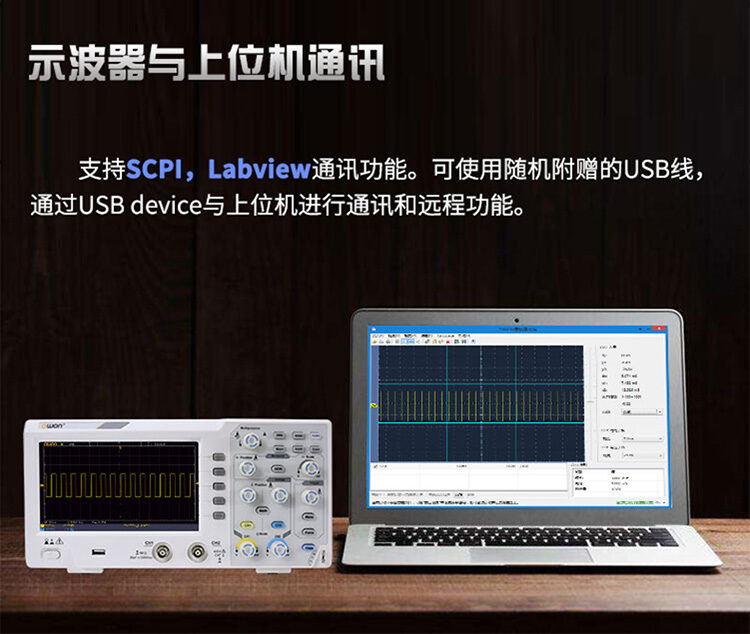

+ 支持SCPI通信功能、labview 通信功能
+ 30种自动测量值，可一键显示
产品介绍

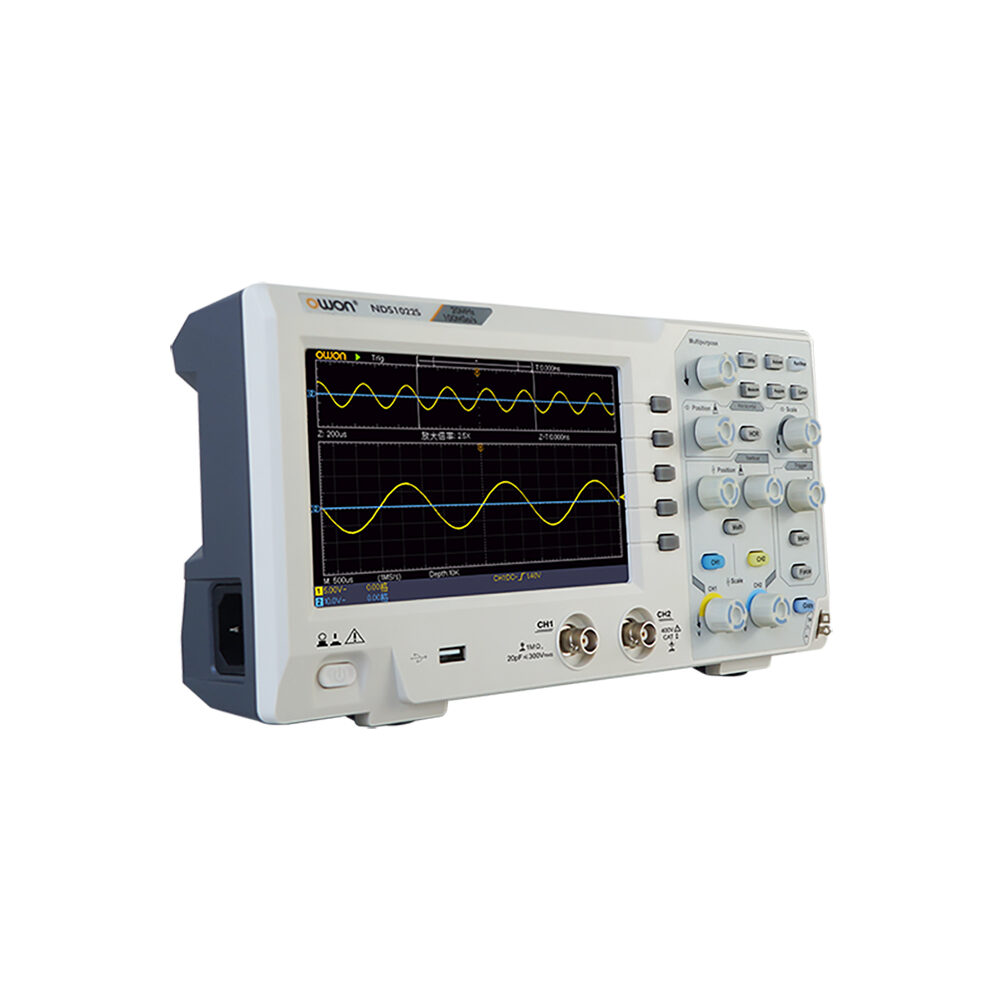

NDS1000双通道系列第三代经济便携示波器
技术参数
| 型号 | NDS1022S | NDS1052S | NDS1102S | NDS1202S | |
|---|---|---|---|---|---|
| 带宽 | 20MHz | 50MHz | 100MHz | 200MHz | |
| 实时采样率 | 100MS/s | 1GS/s | 1GS/s | ||
| 时基范围 (s/div) | 5ns/div - 1000s/div, step by 1 - 2 - 5 | 2ns/div - 1000s/div, step by 1 - 2 - 5 | |||
| 上升时间 (BNC上典型值) | ≤17.5ns | ≤7ns | ≤3.5ns | ≤1.75ns | |
| 通道 | 2 | ||||
| 显示 | 7英寸TFT（真彩色）液晶屏幕，65535色，800 × 480 像素 | ||||
| 输入阻抗 | 1MΩ ± 2%, 与20pF±5pF并联 | ||||
| 通道间的隔离度 | 50Hz : 100 : 1, 10MHz : 40 : 1 | ||||
| 最大输入电压 | 400V (PK - PK) (DC+AC, PK - PK) | ||||
| 直流增益精确度 | ±3% | ||||
| 存储深度 | 10K | ||||
| 直流精度 (平均) | Average≥16：±(3% reading + 0.05 div) for △V | ||||
| 探头衰减系数 | 1X, 10X, 100X, 1000X | ||||
| 低频响应 (交流耦合, -3dB) | ≥10Hz (在BNC处, -3dB) | ||||
| 频率稳定度 | ±100ppm | ||||
| 波形内插 | sin (x) / x | ||||
| 时间间隔(△T) 测量精确度 | 单次 : ±(1 采样间隔 + 100ppm x 读数 + 0.6ns), 平均>16 : ±(1采样 间隔时间 + 100ppm x 读数 + 0.4ns) | ||||
| 输入耦合 | DC, AC , GND | ||||
| 垂直精度 (A/D)) | 8 bits ，两通道同时采样 | ||||
| 垂直灵敏度 | 5mV/div - 5V/div (at input) | ||||
| 触发 | 边沿、视频 | ||||
| 触发方式 | 自动、正常、单次 | ||||
| 触发电平范围 | 距屏幕中心 ±5格 | ||||
| 信号制式和行/场频率 | 支持任何场频或行频的NTSC、PAL和SECAM广播系统 | ||||
| 光标测量 | 光标间电压差（△V），光标间时间差（△T），光标间时间差&电压差（△V），自动光标 | ||||

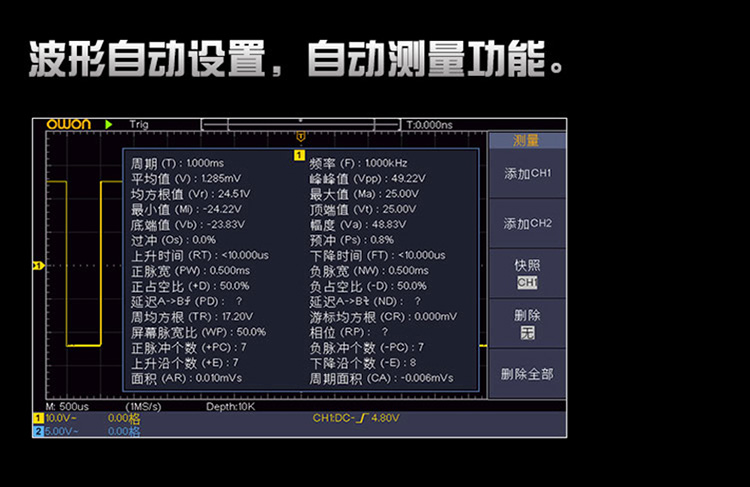

| 自动测量 | 峰-峰值、平均值、均方根值、周期均方根值、游标均方根值、频率、周期、工作周期、最大值、最小值、顶端值、底端值、幅度、过冲、预冲、上升时间、下降时间、相位、正脉冲、负脉宽、正占空比、负占空比、延迟A→B↑、延迟A→B↓、正脉冲个数、负脉冲个数、上升边沿个数、下降边沿个数、面积、周期面积 | ||||

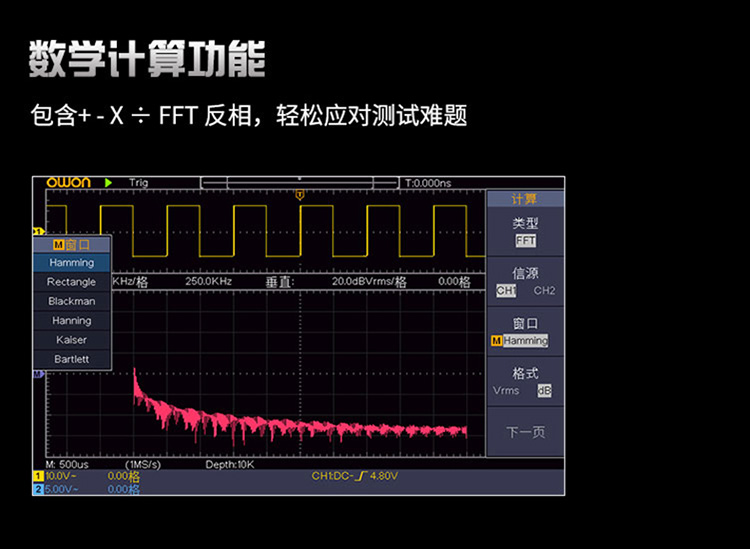

| 波形计算 | ＋, －, x, ÷, 反相, FFT | ||||

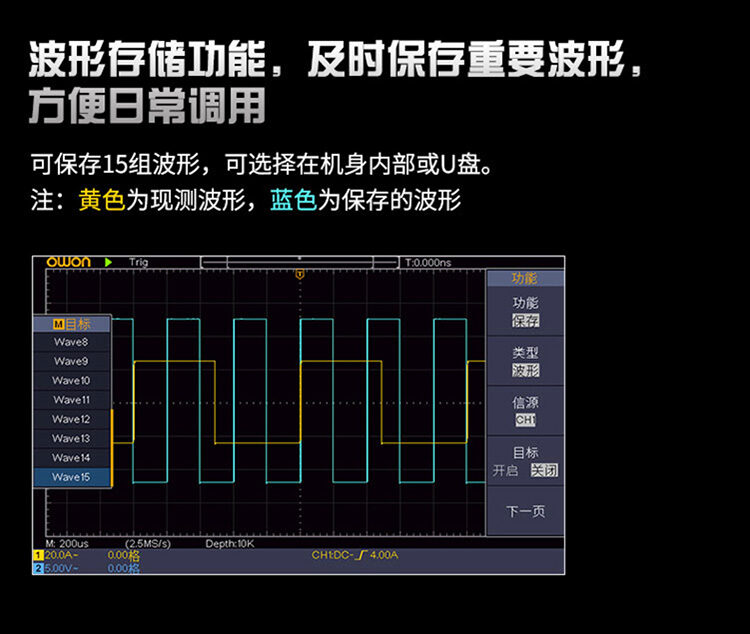

| 波形存储 | 16组波形 | ||||
| 李沙育图形 | 带宽 | 满带宽 | |||
| 相位差 | ±3 degrees | ||||
| 标准接口 | USB host, USB device | ||||
| 频率计 | 支持 | ||||
| 电源 | 100V - 240V AC, 50/60Hz, CAT II | ||||
| 尺寸（长x高x宽） | 301 x 152 x 70 mm | ||||
| 重量 | 1.1公斤 | ||||
标配附件
电源线
探极
探笔校正笔
USB数据线

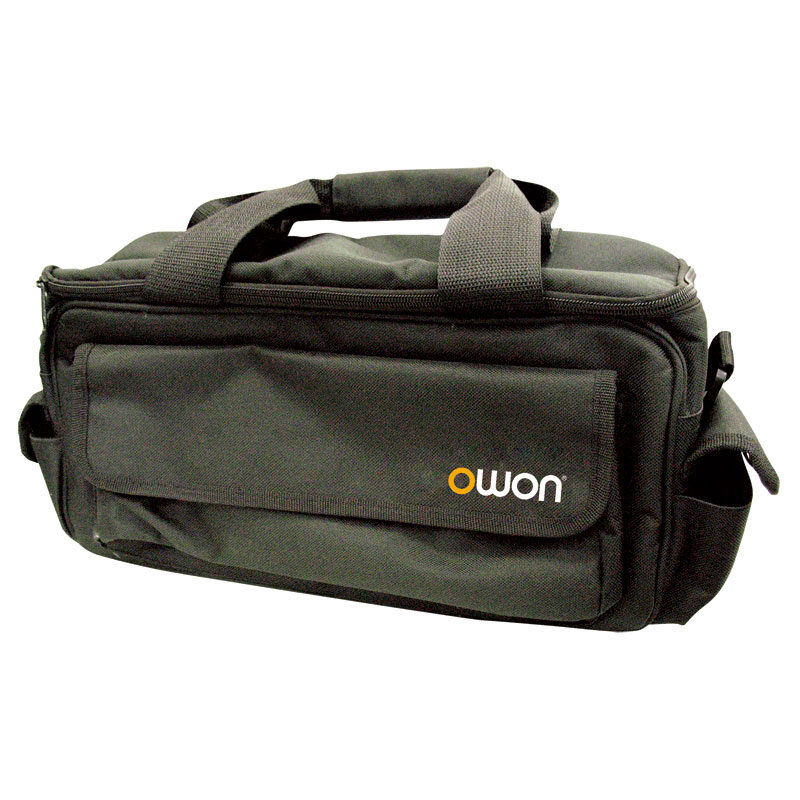

便携包( 选配）
❓ 常见问答 6 查看更多 →
模拟示波器主要采用电极板, 电子枪等模拟电路技术；数字示波器主要使用A/D等数字电路技术。
带宽不同: 受电子偏移速度影响，模拟示波器的带宽最高只能到几百兆赫兹，而数字示波带宽目前已经超过100GHz；
功能差异: 数字示波器除了可以稳定观测一些连续周期信号外，因为已经将波形数字化，可以实现波形的自动测量, 波形存储, 波形分析, 多种波形触发及远程控制等多种功能；
稳定性差异: 模拟示波器由于全是模拟器件，指标离散型与温漂影响更严重；
其他，其他如模拟示波器体积相对更大些；模拟示波器可实现实时捕获波形，数字示波器因处理会导致部分波形漏失，但随着ADC速度与处理算法的提升，数字示波器的波形捕获速率已可满足使用需求。
