产品亮点

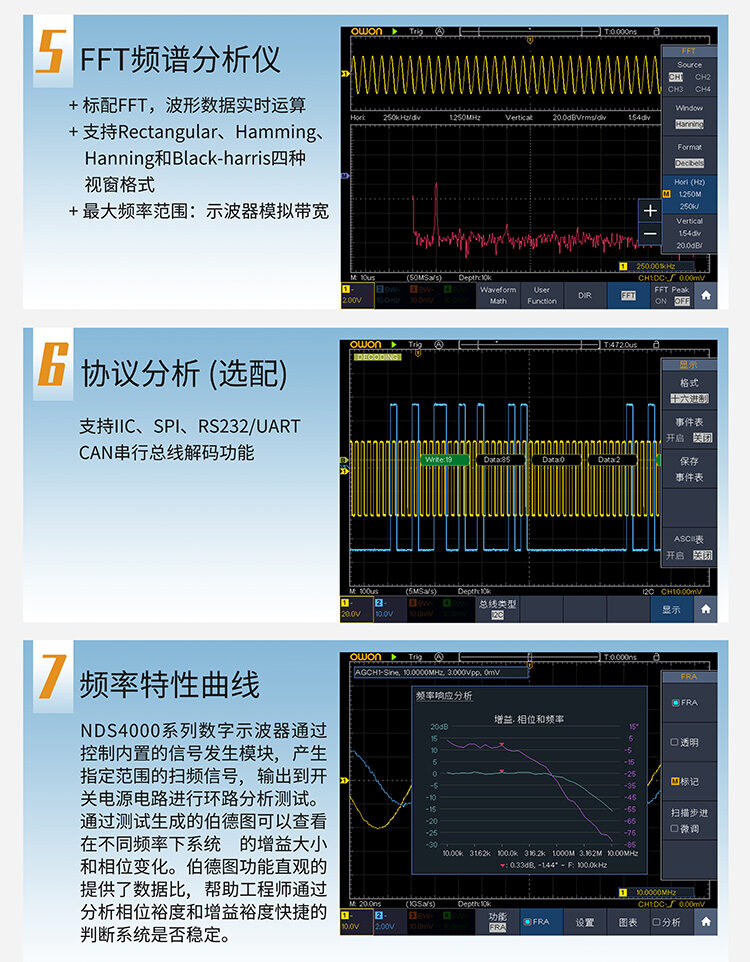

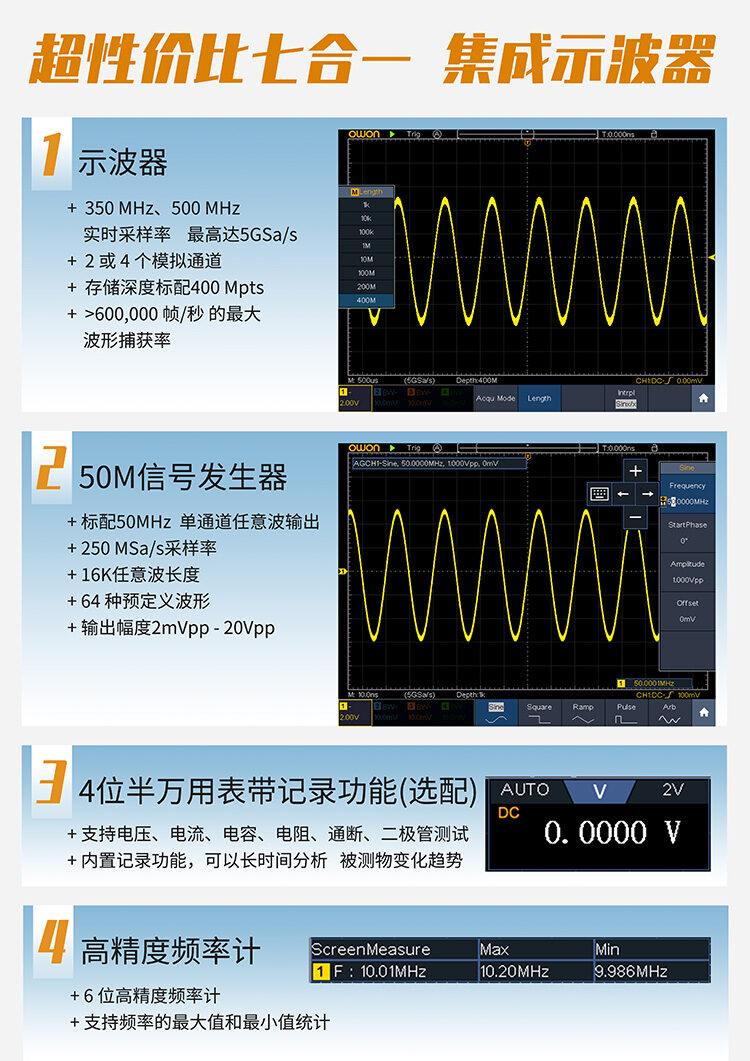

- 包含示波器、信号源、万用表、FFT频谱分析仪、频率计、协议分析、幅频曲线分析7种测量多功能合一
- 示波器带宽350MHz / 500MHz，采样率可达5GSa/s
- 最大400M存储深度
- 业界领先的高达600，000帧/秒的波形刷新率，轻松捕获异常事件，低概率事件
- 高级函数计算功能
- 标配50M单通道任意波信号源
- 示波器即采波形，信号发生器即现波形，帮助工程师进一步分析电路
- 波形克隆功能，快速产生捕获到的波形
- 丰富的触发和总线解码功能
- 选配万用表及万用表记录仪功能
- 多接口设计：USB Host & Device LAN VGA，USB Host支持标准SCPI

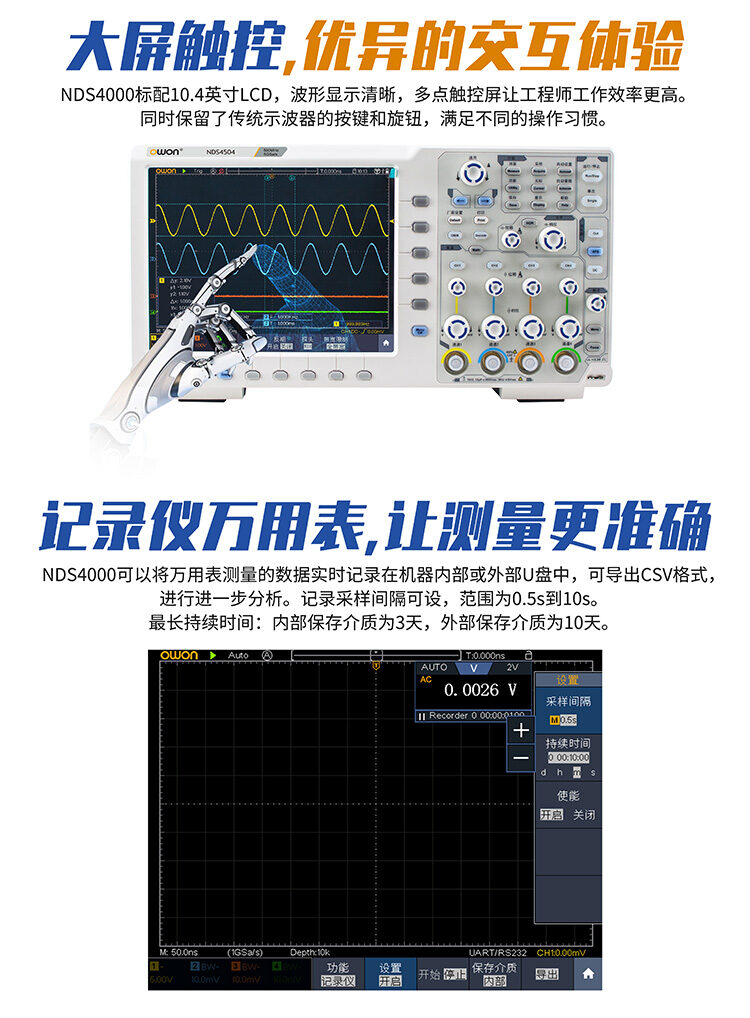

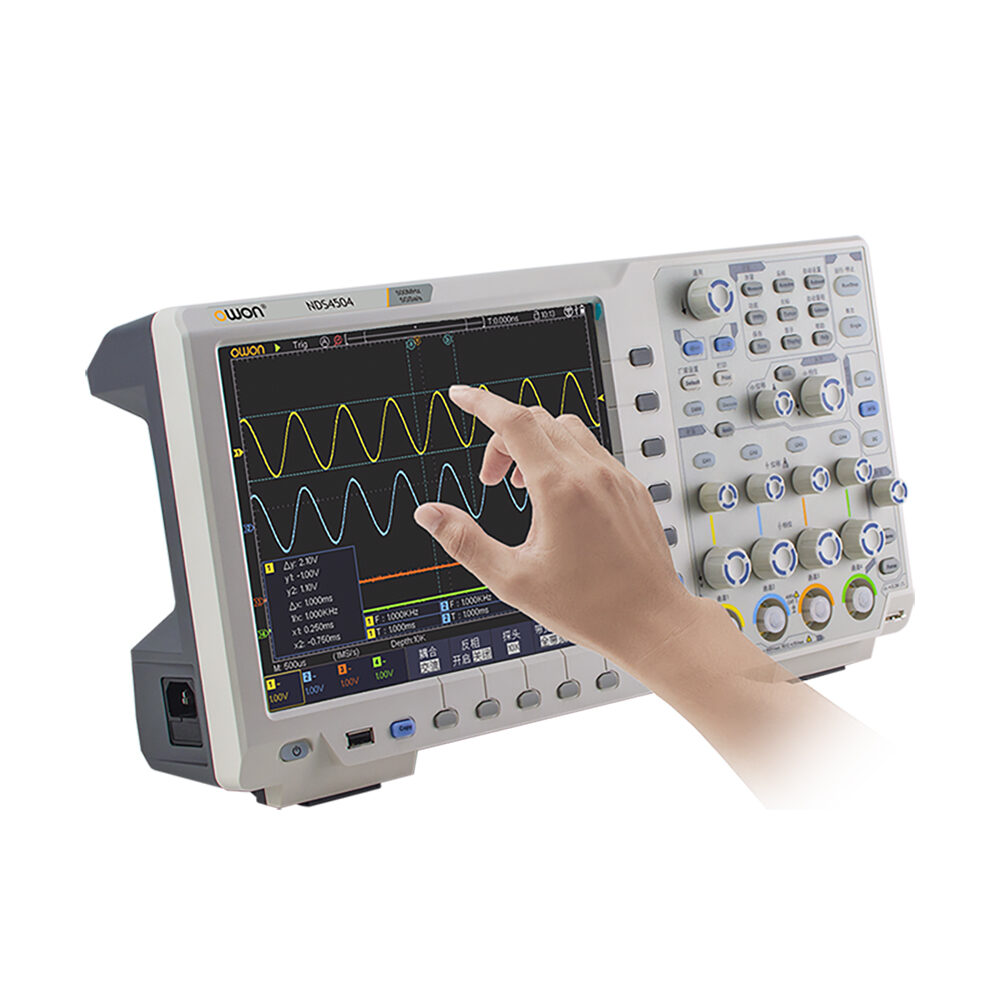

- 10.4 英寸触摸屏，支持多点触控
产品介绍
技术参数
| 型号 | NDS4352 | NDS4502 | NDS4354 | NDS4504 |
|---|---|---|---|---|
|
带宽 |
350MHz |
500MHz |
350MHz |
500MHz |
|
实时采样率 |
5GS/s |
|||
|
时基范围 (s/div) |
500ps/div - 1000s/div, step by 1 - 2 - 5 |
|||
|
通道 |
2模拟通道 |
4模拟通道 |
||
|
显示 |
10.4英寸 多点触控LCD |
|||
|
存储深度 |
400M |
|||
|
波形刷新率 |
600，000 wfms/s |
|||
|
垂直灵敏度 |
1MΩ :1mV/div~ 10V/div；50Ω : 1mV/div ~ 1V/div |
|||
|
垂直分辨率(A/D) |
8bits |
|||
|
输入阻抗 |
1MΩ±2%，与15pF±5pF并联；50Ω ± 2% |
|||
|
探头衰减系数 |
模拟通道：0.001X-1000X 1-2-5 步进 |
|||
|
输入耦合 |
DC, AC, GND |
|||
|
触发 |
边沿，视频，斜率，脉宽，欠幅，窗口，超时，第N边沿，逻辑，并行，码型，I2C、 SPI、 RS232/UART、LIN、CAN |
|||
|
解码类型（选配） |
I2C, SPI, RS232, CAN |
|||
|
自动测量 |
最大值、最小值、峰峰值、顶端值、底端值、幅度、平均值、均方根值、周均方根、游标均方根值、过冲、预冲、周期、频率、上升时间、下降时间、正脉宽、负脉宽、正占空比、负占空比、屏幕脉宽比、FRR、FRF、FFR、FFF、LRR、LRF、LFR、LFF、延迟A→B、延迟A→B、相位A→B、相位A→B、正脉冲个数、负脉冲个数、上升沿个数、下降沿个数、面积、周期面积 |
|||
|
波形计算 |
A+B、A-B、A×B、A÷B、FFT、 数 字 滤 波、 可编辑高级运算、逻辑运算(与、或、非、异或)、数学函数(Intg、Diff、Lg、Ln、Exp、Abs、Square、Sqrt、Sine、Cosine、Tangent) |
|||
|
波形存储 |
100组波形 |
|||
|
标准接口 |
USB host, USB device，LAN，VGA |
|||
|
打印机兼容 |
PictBridge |
|||
|
尺寸 |
422 mm (宽)×226 mm (高)×135 mm (深) |
|||
|
重量 |
大约5KG |
|||
标配附件
电源线
探极
探笔校正笔
USB数据线
Q9线
电容模块（选配）
万用表笔（选配）
产品说明书
❓ 常见问答 6 查看更多 →
问：如何用数字示波器测量小信号?比如音频放大器小信号，电源杂波等
问：模拟示波器和数字示波器的差异？
模拟示波器主要采用电极板, 电子枪等模拟电路技术；数字示波器主要使用A/D等数字电路技术。
带宽不同: 受电子偏移速度影响，模拟示波器的带宽最高只能到几百兆赫兹，而数字示波带宽目前已经超过100GHz；
功能差异: 数字示波器除了可以稳定观测一些连续周期信号外，因为已经将波形数字化，可以实现波形的自动测量, 波形存储, 波形分析, 多种波形触发及远程控制等多种功能；
稳定性差异: 模拟示波器由于全是模拟器件，指标离散型与温漂影响更严重；
其他，其他如模拟示波器体积相对更大些；模拟示波器可实现实时捕获波形，数字示波器因处理会导致部分波形漏失，但随着ADC速度与处理算法的提升，数字示波器的波形捕获速率已可满足使用需求。
问：如何用数字示波器测量小信号?比如音频放大器小信号，电源杂波等
问：模拟示波器和数字示波器的差异？
模拟示波器主要采用电极板, 电子枪等模拟电路技术；数字示波器主要使用A/D等数字电路技术。
带宽不同: 受电子偏移速度影响，模拟示波器的带宽最高只能到几百兆赫兹，而数字示波带宽目前已经超过100GHz；
功能差异: 数字示波器除了可以稳定观测一些连续周期信号外，因为已经将波形数字化，可以实现波形的自动测量, 波形存储, 波形分析, 多种波形触发及远程控制等多种功能；
稳定性差异: 模拟示波器由于全是模拟器件，指标离散型与温漂影响更严重；
其他，其他如模拟示波器体积相对更大些；模拟示波器可实现实时捕获波形，数字示波器因处理会导致部分波形漏失，但随着ADC速度与处理算法的提升，数字示波器的波形捕获速率已可满足使用需求。
问：如何用数字示波器测量小信号?比如音频放大器小信号，电源杂波等
问：模拟示波器和数字示波器的差异？
模拟示波器主要采用电极板, 电子枪等模拟电路技术；数字示波器主要使用A/D等数字电路技术。
带宽不同: 受电子偏移速度影响，模拟示波器的带宽最高只能到几百兆赫兹，而数字示波带宽目前已经超过100GHz；
功能差异: 数字示波器除了可以稳定观测一些连续周期信号外，因为已经将波形数字化，可以实现波形的自动测量, 波形存储, 波形分析, 多种波形触发及远程控制等多种功能；
稳定性差异: 模拟示波器由于全是模拟器件，指标离散型与温漂影响更严重；
其他，其他如模拟示波器体积相对更大些；模拟示波器可实现实时捕获波形，数字示波器因处理会导致部分波形漏失，但随着ADC速度与处理算法的提升，数字示波器的波形捕获速率已可满足使用需求。
